Описание

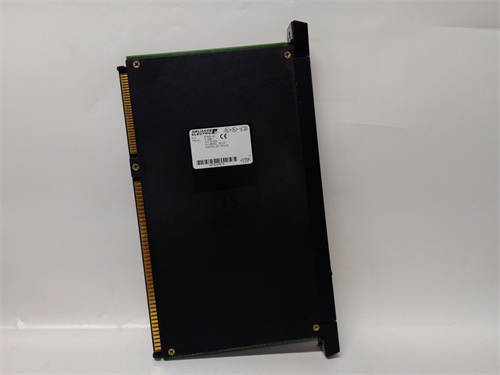

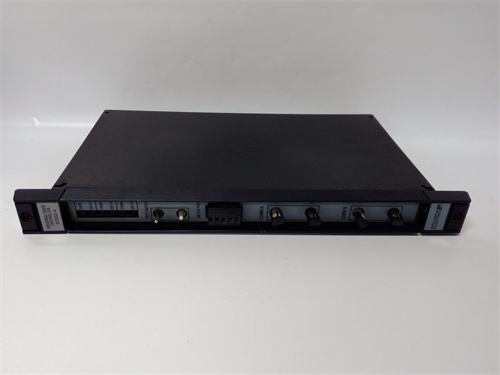

Когда видишь на объекте старую, но рабочую систему AutoMax, которая управляет, скажем, бумагоделательной машиной или прокатным станом, то сердце этой системы — блоки питания. И RELIANCE 0-57210-31 — один из них. Это не просто транформатор с диодным мостом, а полноценный стабилизированный источник для питания всей логики и полевых цепей 24 В. Стоит ему умереть — и встанет весь процесс, потому что контроллеры потеряют питание полей и внутренней шины.
По опыту скажу: у этих блоков есть одна особенность — они не любят долгого хранения без работы. Конденсаторы в них сохнут, и при первом включении после 5 лет на складе может бахнуть. Поэтому мы всегда “прожигаем” такие модули перед отгрузкой. Модель 0-57210-31 выпускалась в двух основных ревизиях, и они отличаются схемой защиты. Если вам нужно заменить вышедший из строя блок в существующем шкафу, убедитесь, что ножки разъема совпадают — бывает, что pinout у разных ревизий менялся.
Как мы проверяем RELIANCE 0-57210-31 перед отгрузкой
Для блоков питания, снятых с производства, наша процедура — это вопрос безопасности и надежности. Плохой БП может сжечь всю стойку.
- Визуальный осмотр и вскрытие: Снимаем кожух (если позволяет конструкция). Проверяем состояние входных и выходных конденсаторов — нет ли вздутий, подтеков электролита. Осматриваем силовые транзисторы и диодный мост на предмет трещин и потемнений. Пахнет гарью? В брак.
- Проверка входного фильтра и варистора: Варистор на входе (защита от перенапряжений) часто стреляет при скачках в сети. Если он пробит (короткое замыкание), блок не включится. Меняем в рамках ремонта.
- Плавный пуск через ЛАТР: Подключаем 0-57210-31 через лабораторный автотрансформатор. Плавно поднимаем напряжение от 0 до 115/230 В. Смотрим, не уходит ли блок в защиту, не трещат ли реле. Измеряем выходное напряжение на холостом ходу — должно быть 24 В ±1%.
- Нагрузочный тест: Цепляем электронную нагрузку (или мощные резисторы). Нагружаем блок на 50% (3 А), потом на 100% (6 А), потом кратковременно на 110% (6.6 А). Смотрим, не проседает ли выходное напряжение ниже 23.5 В, не уходит ли блок в защиту. Ток КЗ проверять не рискуем без внешнего предохранителя.
- Проверка пульсаций: Осциллографом смотрим на выходе величину пульсаций. Для 24 В допустимо до 100-150 мВ пик-пик. Если пульсации больше — конденсаторы высохли, блок на выброс или требует замены электролитов.
- Температурный тест: Работа под нагрузкой в течение часа. Измеряем температуру корпуса тепловизором или пирометром. Если какой-то элемент греется выше 90-100°C — плохой контакт или деградация полупроводника.
Технические подводные камни RELIANCE 0-57210-31
С блоками Reliance нужно быть аккуратным. Вот что я видел на объектах.
- Переключатель 115/230 В: На блоке есть механический переключатель выбора входного напряжения. Если его случайно переключить при включенном питании — блок умрет мгновенно. Если переключатель стоит в положении 115 В, а вы подаете 230 В — внутри будет фейерверк. При получении блока всегда проверяйте положение переключателя перед монтажом.
- Совместимость с нагрузкой: 0-57210-31 выдает 24 В DC, 6 А. Этого хватает для питания 2-3 шасси с модулями ввода-вывода и небольшого количества датчиков. Если у вас висят внешние соленоиды или большие реле, потребление может быть выше. Блок уйдет в защиту или сгорит. Лучше питать полевую нагрузку от отдельного блока.
- Проблемы с “горячей” заменой: Эти блоки не предназначены для горячей замены (Hot Swap) в том виде, как это реализовано в современных системах. Если вы выдернете RELIANCE 0-57210-31 под нагрузкой, на разъеме может проскочить дуга, которая убьет контакты и, возможно, соседние модули. Отключайте питание на вводе перед заменой.
- Выход из строя при КЗ в нагрузке: Если в цепи 24 В произойдет короткое замыкание, блок должен уйти в защиту (отключиться) или ограничить ток. У старых ревизий защита могла быть медленной, и блок сгорал быстрее, чем срабатывала защита. Мы это проверяем при тестировании.
- Полярность выходных клемм: Звучит смешно, но на старых блоках полярность может быть неочевидной. Всегда проверяйте маркировку (обычно V+ и COM). Переполюсовка убьет электронику, подключенную к выходу.
Ключевые технические характеристики
| Параметр | Значение |
|---|---|
| Модель | RELIANCE 0-57210-31 |
| Тип | AC/DC блок питания |
| Входное напряжение | 115 В AC (±10%) или 230 В AC (±10%), переключаемое |
| Входная частота | 47-63 Гц |
| Выходное напряжение | 24 В DC (стабилизированное) |
| Выходной ток | 6 А (длительный режим) |
| Мощность | 144 Вт |
| Защита от перегрузки | Да (hiccup mode или ограничение тока) |
| Защита от КЗ | Да (автовосстановление после устранения КЗ) |
| Пульсации и шум | < 100 мВ (тип.) |
| Индикация | Зеленый светодиод “Power OK” |
| Охлаждение | Пассивное (естественная конвекция) |
| Рабочая температура | 0…+50 °C |
| Монтаж | На монтажную плату в шасси / на DIN-рейку (через адаптер) |
| Подключение | Винтовые клеммы (вход) / Разъем (выход на шасси) |
| Габариты (прим.) | Ширина 150 мм, высота 80 мм, глубина 120 мм |
| Вес | ~1.5 кг |
Ключевые преимущества и прагматичные выводы
- Живучесть для legacy: Если у вас старая система Reliance AutoMax или DCS, найти работающий оригинальный блок питания 0-57210-31 — это счастье. Современные блоки могут не подойти по разъемам и форм-фактору.
- Честные 6 А: Блок выдает заявленный ток длительно, без просадок, в отличие от некоторых дешевых китайских аналогов. Трансформатор там мощный.
- Простота и ремонтопригодность: Схема топология простая (линейный или ШИМ-стабилизатор старого типа). При желании его можно отремонтировать в любой мастерской, в отличие от современных БП с фирменными ШИМ-контроллерами.
- Минус — КПД и нагрев: Старые блоки греются сильнее современных импульсных. Нужно обеспечить хорошую вентиляцию в шкафу, иначе ресурс снижается.
- Не подходит для: Питания современных высокоточных аналоговых цепей (могут быть пульсации выше, чем у новых блоков) и для систем, где требуется сертификация SIL (блок не имеет таких сертификатов).
FAQ: Реальные вопросы покупателей
В: Мне нужно заменить блок 0-57210-31 в стойке AutoMax. Подойдет ли этот модуль к моему шасси?
О: С большой вероятностью да, если у вас стандартное шасси Reliance. Но есть нюанс: блоки отличаются по высоте и креплению. Лучше сверьтесь с документацией на ваше шасси или пришлите фото старого блока и разъема. Мы проверим совместимость по каталогу.
В: На блоке написано 115/230 В. Какой предохранитель ставить на входе?
О: Для 230 В ставьте предохранитель на 2-3 А (медленный, тип T). Для 115 В — на 4-5 А. В самом блоке внутри часто стоит свой предохранитель, но внешний не помешает для защиты проводки.
В: Блок включается, но через 10 минут отключается. В чем дело?
О: Классика тепловой защиты. Скорее всего, высох термоинтерфейс между силовым транзистором и радиатором, либо сдох вентилятор (если есть). Либо перегрузка по току. Проверьте ток нагрузки. Если блок горячий на ощупь — нужна ревизия системы охлаждения или замена блока.
В: Выходное напряжение 26 В. Это нормально?
О: Многовато. Допустимый разброс обычно ±5% (22.8-25.2 В). 26 В говорит о том, что сгорел стабилитрон в цепи обратной связи или блок работает без нагрузки (некоторые старые линейные БП выдают повышенное напряжение на холостом ходу). Подключите нагрузку 1-2 А и измерьте снова. Если не падает — блок неисправен.
В: Есть ли у вас сертификаты или протокол испытаний на этот блок?
О: Для NOS (новых старых запасов) мы даем протокол проверки работоспособности под нагрузкой. Сертификат калибровки не предоставляется, так как это не измерительный прибор. Если вам нужен именно калиброванный источник питания для лаборатории, это не тот продукт.
В: Можно ли заменить 0-57210-31 современным блоком питания Mean Well?
О: Механически — скорее всего нет, не совпадут отверстия для крепления и разъемы. Электрически — да, если подобрать Mean Well с выходом 24 В и током 6-10 А. Но тогда придется колхозить переходные клеммы и решать вопрос с креплением. Лучше искать оригинал.
В: Даете ли вы гарантию на блоки 1980-х годов?
О: Мы даем гарантию 3 месяца на работоспособность после нашей проверки. Мы не можем гарантировать, что конденсаторы прослужат еще 10 лет, так как они имеют свойство стареть. Но если блок сгорел в первые дни по нашей вине (не из-за КЗ в вашей нагрузке), мы меняем.
