Представьте: ротор паровой турбины на 300 МВт вращается со скоростью 3000 об/мин. Зазор между вращающимися лопатками и статором — считанные миллиметры. Температурное расширение корпуса и ротора разное. Если вовремя не отследить разницу — произойдет “задевание” и разрушение лопаток. BENTLY 3500/40M — это тот самый сторож, который круглосуточно следит за осевым положением и расширением ротора. Честно говоря, без этого модуля пуск турбины после останова — игра в русскую рулетку.

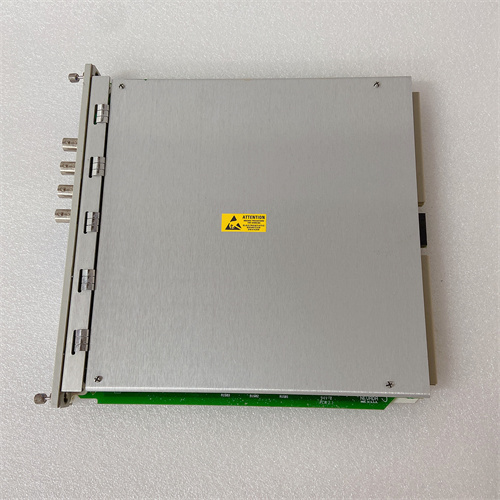

3500/40M — это четырехканальный монитор положения и расширения из легендарной серии Bently Nevada 3500. Он работает с токовихревыми датчиками (proximity probes) типа 3300, 7200, которые измеряют зазор с микронной точностью. Модуль не просто показывает цифры на панели оператора. Он в реальном времени сравнивает текущие значения с уставками и при превышении выдает сигнал на защиту — останов турбины, компрессора, насоса. По опыту скажу: в 90% случаев, когда турбина уходит в аварийный останов по “осевому сдвигу”, проблема не в механике, а в этом модуле — дрейф нуля, отказ канала или сбой в цепях сигнализации.
SOP Quality Transparency (QA Process)
Модуль 3500/40M работает в самом сердце систем защиты. Ошибка в измерениях недопустима. Поэтому наша процедура проверки — одна из самых жестких.
- Идентификация и визуальный контроль: Сверяем артикул 140734-01 с маркировкой. Осматриваем переднюю панель: целостность разъемов (J1-J4), состояние светодиодов, четкость маркировки. Вскрываем (если необходимо) и осматриваем плату на предмет вздутых конденсаторов, следов перегрева, коррозии.
- Проверка цепей питания: Устанавливаем модуль в тестовый крейт 3500 с блоком питания. Проверяем потребляемый ток по шинам +5 В и +24 В. Норма — в пределах спецификации. Пульсации на выходе стабилизаторов модуля — не более 30 мВ.
- Тестирование каналов (самое важное): Это святое. Подключаем к каждому из 4-х каналов прецизионный калибратор зазора (имитатор датчика). Задаем фиксированные зазоры во всем диапазоне измерения (например, 0, 2, 4, 6, 8 мм). Считываем показания через интерфейс крейта (коммуникатор 3500/20). Точность должна быть не хуже 1% от полной шкалы. Проверяем линейность каждого канала.
- Проверка сигнализаций (Alarms): Для каждого канала задаем уставки предупредительной (Alert) и аварийной (Danger) сигнализации. Плавно изменяем зазор. Проверяем срабатывание светодиодов на передней панели и формирование сигналов тревоги на задней панели (релейные выходы через модули 3500/32 или 3500/33).
- Проверка работы в системе защиты: Моделируем аварийную ситуацию на одном из каналов. Проверяем, что сигнал доходит до релейного модуля и происходит отключение оборудования (на тестовом стенде). Важно проверить логику “голосования” (1oo1, 1oo2, 2oo3 и т.д.), если она используется в системе.
- Температурный тест (для критичных поставок): Помещаем модуль в термокамеру. Циклируем от 0°C до +60°C. Контролируем дрейф нуля. Хороший модуль должен “держать” показания в пределах 0.5% во всем диапазоне.
- Проверка коммуникаций: Убеждаемся, что модуль корректно опознается коммуникатором 3500/20, что считываются все каналы и конфигурация.
Technical Pitfalls Guide (Технические подводные камни)
- Дрейф нуля из-за старения компонентов: Классическая болячка старых 3500/40M. Операционные усилители и источники опорного напряжения со временем “плывут”. Модуль может показывать 0.5 мм при реальном нулевом зазоре. Это критично для защиты. При покупке б/у модуля обязательна проверка и калибровка. Мы все модули калибруем на стенде.
- Несовместимость с датчиками разных типов: Модуль 3500/40M может работать с разными моделями токовихревых датчиков (3300, 7200, 3300 XL). Но для каждого типа требуется своя калибровка и, возможно, настройка входных цепей. Если поставить модуль, настроенный под 3300, на датчики 3300 XL, показания будут с большой ошибкой. Всегда указывайте тип датчиков при заказе.
- Проблемы с конфигурацией (программированием): Для настройки модуля требуется софт (обычно 3500 Configuration Software) и коммуникатор 3500/20. Часто бывает, что купленный модуль “не видит” конфигурацию, загруженную в крейт, или требует пароль. Мы при продаже проверяем, сбрасываем модуль в заводские настройки или, при наличии конфигурации заказчика, загружаем её.
- Ошибки монтажа в крейт: Модуль 3500/40M должен стоять в правильном слоте крейта 3500, и на задней панели должны быть установлены соответствующие перемычки (если требуется). Неправильная установка может привести к отсутствию связи или неправильному адресу. Всегда сверяйтесь с документацией на вашу систему.
- Путаница с ревизиями (M): Буква “M” в названии (3500/40M) означает определенную функциональность и совместимость. Существуют более старые версии без “M”. Они могут не поддерживать некоторые функции или иметь другие разъемы. Всегда проверяйте совместимость с вашим крейтом и коммуникатором.
Key Technical Specifications
| Параметр | Значение |
|---|---|
| Модель / Артикул | 3500/40M / 140734-01 |
| Тип | Четырехканальный монитор положения и расширения |
| Назначение | Измерение осевого сдвига, дифференциального расширения, положения вала |
| Количество каналов | 4 независимых |
| Тип датчиков | Токовихревые (eddy current) Bently Nevada 3300, 3300 XL, 7200 (совместимые) |
| Входной сигнал | -24 В … -0.5 В (от датчика) |
| Диапазон измерения | Программируемый (до 40 мм, в зависимости от датчика) |
| Точность | ±0.5% от полной шкалы (после калибровки) |
| Разрешение | 16 бит |
| Сигнализации | 2 программируемые уставки на канал (Alert / Danger), с гистерезисом и задержкой |
| Выходы | Сигналы тревоги на задней панели (через релейные модули), аналоговые выходы (опционально) |
| Коммуникация | Внутренняя шина крейта 3500, связь с коммуникатором 3500/20 |
| Индикация | OK, TX/RX, Alert, Danger (светодиоды на передней панели) |
| Конфигурация | Программируется через ПО 3500 Configuration Software |
| Напряжение питания | +5 В, +24 В (от блока питания крейта 3500) |
| Потребляемая мощность | < 10 Вт |
| Рабочая температура | 0°C … +55°C |
| Форм-фактор | Модуль для крейта 3500 (полноразмерный, 6U) |
| Применение | Турбины (паровые, газовые), компрессоры, насосы, гидроагрегаты |
Key Selling Points
- Критически важный элемент защиты: Модуль 3500/40M непосредственно участвует в цепях аварийной остановки. Мы гарантируем, что после нашей калибровки и проверки он отработает точно и без ложных срабатываний.
- Калибровка под ваш тип датчика: При заказе укажите модель ваших токовихревых датчиков (например, 3300 XL 8 мм). Мы откалибруем модуль именно под них. Вы получите прибор “встань и работай”, без необходимости возиться с настройками.
- Полная проверка функционала: Каждый модуль проходит тестирование в реальном крейте 3500 с проверкой всех каналов, уставок и выходов на реле. Вы получаете протокол испытаний.
- Не подходит для: Измерения вибрации (для этого есть 3500/42M). Не пытайтесь использовать его для тряски — он для статических и квазистатических измерений (положение, расширение).
- Наличие в РФ: Поддерживаем складской запас модулей 3500/40M различных ревизий. Возможен срочный выкуп вашего неисправного модуля с доплатой до рабочего.
FAQ
Вопрос: В чем разница между 3500/40 и 3500/40M?
Ответ: Модификация “M” (Enhanced) имеет расширенные функции диагностики и, как правило, поддерживает более широкий спектр датчиков и улучшенную точность по сравнению с ранними версиями. В большинстве современных систем используются именно /40M. Они обратно совместимы по разъемам, но могут потребовать обновления конфигурации крейта.
Вопрос: Можно ли использовать 3500/40M для измерения осевого сдвига на компрессоре?
Ответ: Да, это прямое назначение модуля. Он отлично подходит для измерения осевого положения ротора (осевого сдвига) на любом вращающемся оборудовании: турбины, компрессоры, насосы, гидрогенераторы.
Вопрос: Что делать, если на модуле горит красный светодиод “Alert”, но показания в норме?
Ответ: Причины:
- Действительно сработала уставка (возможно, она настроена слишком близко к рабочему диапазону).
- Неисправен сам канал (дрейф, обрыв датчика).
- Проблемы с питанием датчика (напряжение -24 В).
- Конфликт в конфигурации (например, неправильно задан тип датчика). Первым делом подключитесь к системе через коммуникатор и посмотрите реальные значения и статус канала.
Вопрос: Как проверить работоспособность модуля без установки в крейт?
Ответ: Полноценно — никак. Модуль 3500/40M работает только в составе крейта 3500, который обеспечивает ему питание и связь. Можно проверить наличие напряжений на контактах разъема (осторожно!) и визуально осмотреть плату на предмет дефектов. Но функциональное тестирование возможно только в системе.
Вопрос: Какая длина кабеля допустима между модулем и датчиком?
Ответ: Для стандартных токовихревых датчиков Bently Nevada с предусилителями (например, 3300 XL) длина кабеля строго регламентирована и обычно составляет от 1 до 10 метров (в зависимости от типа кабеля и наличия удлинителей). Использование кабелей другой длины или типа приведет к искажению сигнала и ошибкам измерения. Рекомендуется использовать только оригинальные кабели Bently указанной длины.
Вопрос: Модуль перестал определяться системой. Что могло случиться?
Ответ: Возможные причины:
- Плохой контакт в разъеме задней панели (бэкплейн). Вытащите и вставьте модуль заново (при выключенном питании крейта!).
- Вышел из строя коммуникатор 3500/20 или его связь с модулями.
- Сбой в программном обеспечении (перезагрузите крейт).
- Аппаратная неисправность модуля (вышел из строя интерфейсный контроллер). Требуется ремонт или замена.
Вопрос: Подойдет ли 3500/40M 140734-01 для замены 3500/40 125680-01?
Ответ: В большинстве случаев — да, как более новая и функциональная версия. Но есть нюансы:
- Проверьте совместимость с версией вашего коммуникатора (3500/20) и ПО конфигурации.
- Возможно, потребуется обновить конфигурацию крейта.
- Убедитесь, что разъемы на задней панели совместимы (обычно да, так как стандарт крейта един). Мы рекомендуем прислать нам спецификацию вашей системы для проверки.
