Описание
Product Introduction
Знаете, что объединяет цементные заводы, нефтехимические комплексы и системы водоподготовки, построенные в 90-е и начале 2000-х? Правильно — оранжевые шкафы Advant Controller 450 с процессорами PM511V16. Это была рабочая лошадка ABB на постсоветском пространстве. Честно говоря, даже сейчас, спустя 20-30 лет, эти системы продолжают молотить в круглосуточном режиме, и замена им — это не просто покупка нового ПЛК, а перепроектирование всего техпроцесса, переобучение персонала и многомиллионные бюджеты.

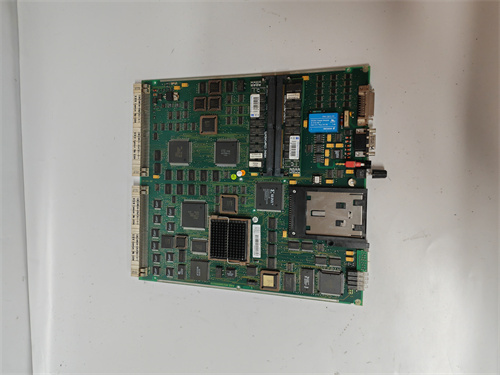

PM511V16 — это не просто “процессор”, это мозг целой распределенной системы. Он живет в корзине (Rack), общается с модулями ввода-вывода по быстрой шине, хранит в себе всю конфигурацию и управляет технологическим процессом в реальном времени. По опыту скажу: чаще всего эти модули выходят из строя не из-за процессора, а из-за “убитых” блоков питания или конденсаторов на самой плате, которые просто высохли за десятилетия эксплуатации. Спрос на них стабилен, потому что менять систему в целом — дорого и долго, а найти живой PM511V16 и просто переставить его — вопрос часов.
SOP Quality Transparency (QA Process)
PM511V16 приходит к нам чаще всего либо “снят с хранения”, либо “с объекта после модернизации”. В любом случае, это старая техника, требующая глубокой диагностики. Просто включить и проверить “зеленый глаз” — преступление.
- Визуальный осмотр и “ревизия конденсаторов”: Снимаем крышку (если есть) или осматриваем плату. Ищем вздутые или подтекающие электролитические конденсаторы в цепях питания процессора и памяти. Это первая причина смерти. Если есть следы ремонта (“косяки” пайки) — модуль в брак, либо требуется перепайка всего блока питания.
- Проверка напряжений на стабилизаторах: Подключаем модуль к тестовому блоку питания (через бэкплейн). Меряем все ключевые напряжения: +5 В, +12 В, -12 В. Допуск по +5 В — строго ±5%. Если просадка, меняем стабилизаторы или конденсаторы фильтров.
- Тестирование памяти (SRAM): Загружаем диагностическую прошивку (обычно через последовательный порт). Запускаем циклический тест оперативной памяти (Address/Data bus test) на 24 часа. Ошибки на “горячей” памяти проявляются только после прогрева.
- Проверка коммуникационных портов:
- ARCNET: Подключаем к другому живому PM511 или к тестовому хабу. Проверяем прохождение пакетов, отсутствие коллизий.
- MasterBus 300 (RS-485): Тест в режиме “loopback” через специальный переходник или с реальным модулем.
- Интерфейс S800 I/O: Подключаем к тестовой стойке с модулями S800. Проверяем чтение входов и запись выходов.
- Проверка часов реального времени (RTC): Смотрим, держит ли время батарейка. Если при отключении питания время сбрасывается, батарейку (обычно это паяемый элемент или таблетка) меняем.
Technical Pitfalls Guide (Технические подводные камни)
- Конфликт версий прошивки (Firmware) при замене: Ставите “новый” PM511V16 вместо старого, а система не грузится или выдает ошибку “CPU Mismatch”. Причина: разные версии системного ПО (Monitor/Startup). Более новый модуль может не понимать старую конфигурацию, загружаемую с MasterBus. Лечится либо обновлением прошивки нового модуля до версии старого (через сервисный порт), либо перезаливкой конфигурации с инженерной станции.
- Проблема с батарейкой SRAM: На PM511V16 стоит батарейка для сохранения оперативной памяти (SRAM) при выключении. Если она села, а модуль долго лежал без питания, вся программа и настройки (лицензии) теряются. При включении модуль будет “пустой”. Нужно иметь архив конфигурации. Мы при продаже проверяем батарейку и, если надо, меняем, а также фиксируем версию ПО.
- Сложности с ARCNET (терминаторы): При замене процессора в работающей сети ARCNET очень важно правильно настроить терминаторы на кабеле. Если новый модуль имеет немного другие внутренние нагрузки, может пропасть связь со всей станцией. Симптом: связь то есть, то нет. Решение: проверить сопротивление на концах сегмента и, возможно, поставить внешние терминаторы.
- Путаница с ревизиями (V16): “V16” в названии — это ревизия. Есть более старые PM511V15, V16 и более новые V16 с улучшенной памятью. Если поставить V15 в систему, где все модули рассчитаны на V16 и используются функции расширенной памяти, контроллер уйдет в “стоп”. Всегда сверяйте ревизию с документацией на конкретный проект.
Key Technical Specifications
| Параметр | Значение |
|---|---|
| Артикул | 3BSE011181R1 |
| Тип | Процессорный модуль (CPU) для Advant Controller 410/450 |
| Процессор | Motorola MC68EC040 (или аналоги) @ 25 МГц |
| Оперативная память (SRAM) | 2 МБ (с батарейным питанием для сохранения) |
| Флэш-память (Flash EPROM) | 2 МБ (для хранения прошивки и прикладных программ) |
| Энергонезависимая память (NVRAM) | 256 КБ (для сохранения параметров) |
| Локальная шина | Backplane (собственный разъем для корзины Advant) |
| Коммуникационные порты | 1 x ARCNET (коаксиал), 1 x MasterBus 300 (RS-485), 1 x интерфейс S800 I/O (оптика/медь), 1 x сервисный (RS-232) |
| Поддержка удаленной периферии | S800 I/O (до 12 станций по оптике или меди) |
| Часы реального времени | Есть, с автономным питанием от батареи (литиевая) |
| Индикация | RUN, ERROR, STATUS, ARCNET, MB300 (светодиоды) |
| Напряжение питания (от корзины) | +5 В, +24 В (через бэкплейн) |
| Потребляемая мощность | ~ 10 Вт (без учета нагрузки на шины) |
| Рабочая температура | +5°C … +55°C |
| Форм-фактор | Eurocard (плата для крейта Advant) |
Key Selling Points
- Прямая замена “drop-in” для AC 410/450: Не нужно менять корзину, блоки питания, перекладывать провода. Просто вынули старый модуль, вставили наш проверенный PM511V16, загрузили конфигурацию (если не сохранена в памяти). Система оживает за час, а не за полгода.
- Глубокая диагностика с протоколом: Каждый модуль проходит 24-часовой тест памяти, проверку всех портов и калибровку часов. Вы получаете не “кота в мешке” с неизвестной историей, а устройство с подтвержденной работоспособностью.
- Сохранение лицензий и конфигурации (опция): Можем перепрошить модуль под вашу версию ПО и даже, при наличии файла конфигурации, залить его в энергонезависимую память. Приехал, вставил — и оно работает.
- Не подходит для: Новых проектов, требующих высокой кибербезопасности или интеграции с современными IT-системами по OPC UA (без дополнительных шлюзов). Это решение для поддержания жизни существующего производства.
- Поддержка старых протоколов: Нативная поддержка MasterBus 300 и ARCNET — то, за что “бьются” владельцы старых ABB-шных DCS. Современные контроллеры (AC800M) с этим уже не работают напрямую.
FAQ
Вопрос: Можно ли использовать PM511V16 в системе Advant Controller 410?
Ответ: Да, PM511V16 разработан для семейства AC 410 и AC 450. Он устанавливается в соответствующие корзины (крепления). Для AC 410 обычно используется одна корзина, для AC 450 — расширенная. Главное, чтобы версия прошивки соответствовала конфигурации вашей станции.
Вопрос: Как проверить, живой ли процессор, без установки в шкаф?
Ответ: Можно запитать модуль в тестовом крейте (бэкплейн). При подаче питания должен загореться зеленый светодиод RUN (после самодиагностики). Если сразу горит красный ERROR — либо нет прошивки, либо умерла память, либо не проходит тест. Также можно подключиться через сервисный порт (RS-232) и войти в монитор (Boot Monitor). Если есть приглашение — мозги работают.
Вопрос: Что делать, если потерялась конфигурация (программа) в процессоре?
Ответ: Нужно загрузить её заново с инженерной станции через MasterBus 300 или ARCNET. Для этого необходимо иметь архив проекта в ПО типа ABB 800xA (для старых систем — Advant Engineering Station). Если архива нет — это большая проблема. Придется восстанавливать программу “с листа” или снимать с работающего контроллера (если он есть) специальными утилитами. Мы рекомендуем при покупке процессора сразу заказывать услугу по снятию резервной копии с вашего старого модуля.
Вопрос: В чем разница между PM511V16 и PM511V08?
Ответ: Главное отличие в объеме памяти и, возможно, в версии процессора. PM511V16 (3BSE011181R1) — более поздняя и производительная версия с увеличенным объемом ОЗУ и флэш-памяти по сравнению с V08. V08 уже давно снят и имеет меньшие ресурсы для сложных проектов. V16 обратно совместим по большинству функций, но может потребовать обновления проекта, если использовались специфические возможности старого железа.
Вопрос: Как долго работает батарейка на плате и как часто её менять?
Ответ: Заводская батарейка рассчитана на 5-10 лет в зависимости от условий хранения и работы. На практике, если модуль постоянно включен, батарейка почти не расходуется. Если модуль часто обесточивается, ресурс падает. Мы рекомендуем менять батарейку при каждом плановом останове (раз в 5 лет) или при покупке модуля с неизвестной историей. На PM511V16 она обычно либо припаяна, либо вставлена в держатель. Замена требует аккуратности и отключения питания.
Вопрос: Поддерживает ли PM511V16 связь с современными панелями оператора?
Ответ: Напрямую — нет. Современные панели (CP600, TP и др.) говорят на Profinet или Modbus TCP. PM511V16 “понимает” только ARCNET и MasterBus 300. Для связи нужен шлюз-преобразователь протоколов или использование старой операторской станции на базе PC с соответствующими картами расширения.
