Описание

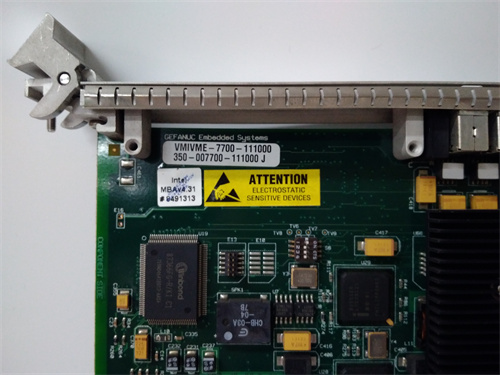

Как мы проверяем GE VMIVME-7700 перед отгрузкой
VME-модули — это вам не офисная материнка. Тут подход жестче, так как цена ошибки — потеря данных и простой дорогого оборудования.
- Внешний осмотр под микроскопом: Проверяем состояние VME-разъема P1/P2. Контакты не должны быть погнуты. Осматриваем электролитические конденсаторы вокруг процессора и чипсета — если вздуты или есть подтеки, модуль в ремонт (меняем кондеры).
- Проверка батарейки: На GE VMIVME-7700 есть батарейка для часов реального времени и сохранения CMOS Setup. Если она села, плата будет терять конфигурацию при выключении. Замеряем напряжение — если ниже 2.8 В, предлагаем замену.
- Тестовая загрузка: Устанавливаем модуль в тестовый VME-крейт с блоком питания. Подключаем монитор к VGA, клавиатуру. Пытаемся войти в BIOS. Проверяем, видит ли BIOS установленную память (ОЗУ) и загрузочные устройства (CompactFlash или IDE).
- Проверка периферии: Тестируем Ethernet-порты (подключаем к сети, пингуем), COM-порты (через нуль-модемный кабель), USB (если есть). Убеждаемся, что встроенный видеочип выдает изображение без артефактов.
- Нагрузочный тест: Запускаем стресс-тест процессора (например, прогрев под Linux или Windows). Смотрим на температуру через BIOS или утилиты. Если температура поднимается выше 75-80°C за 10 минут — плохой контакт радиатора или термопаста превратилась в камень.
- VME-интерфейс: Проверяем, что плата корректно определяется как VME-мастер. Через специальный сниффер или простой тест с пересылкой данных в память другого модуля убеждаемся, что обмен по VME-шине работает без ошибок.
Технические подводные камни GE VMIVME-7700
С этой платой нужно держать ухо востро. Нюансов хватает.
- BIOS и загрузка с CF-карты: Многие используют VMIVME-7700 с CompactFlash вместо жесткого диска. Но BIOS этих плат староват и не всегда поддерживает загрузку с CF напрямую. Нужно либо эмулировать IDE, либо использовать специальные адаптеры и правильно выставлять параметры в CMOS (CHS, LBA). Если этого не сделать, плата не загрузится.
- Питание по VME: Модуль потребляет прилично по +5 В (до 8-10 А в пике). Если ваш старый крейт имеет блок питания на 20 А, и там уже висит 3 таких платы и пару модулей ввода-вывода, блок уйдет в перегруз. Считайте суммарное потребление. Я видел, как просаживалось питание до 4.5 В, и платы начинали виснуть.
- Конфликт адресов VME: При установке VMIVME-7700 в крейт с другими модулями (особенно старыми, с ручной настройкой адресов) нужно правильно настроить VME-адрес платы через перемычки или BIOS. Если адрес пересечется с памятью другого модуля, шина встанет колом.
- Ревизия под авиацию: Бывают версии GE VMIVME-7700 с расширенным температурным диапазоном (-40..+85°C) и с влагозащитой. Они выглядят так же, но маркировка другая. Если вы купите обычную коммерческую версию и поставите в неотапливаемый ангар зимой, она может не запуститься при -20°C.
- Северный мост (чипсет): Это слабое место. Чипсет 855/6300ESB греется сильно. Если радиатор стоит криво или отвалился (а такое бывает от вибрации), модуль будет жить недолго. При замене термопасты используйте качественную, не КПТ-8, а что-то типа Arctic Silver.
Ключевые технические характеристики
| Параметр | Значение |
|---|---|
| Модель | GE VMIVME-7700 |
| Тип | Одноплатный компьютер (SBC), VMEbus, 6U |
| Процессор | Intel Pentium M (755/745/735), частота до 1.8 ГГц |
| Чипсет | Intel 855 + 6300ESB |
| Оперативная память | До 1 ГБ DDR SDRAM (2 слота SODIMM) |
| VME-интерфейс | VME64 (Master/Slave), A32/A24/A16, D64/D32/D16/D8 |
| Ethernet | 2 порта 10/100/1000BaseT (Intel 82546) |
| Видео | Встроенный VGA (ATI Rage XL, 8 МБ) |
| Дисковые интерфейсы | 1x IDE (Ultra ATA/100), поддержка CompactFlash через адаптер |
| Последовательные порты | 2x RS-232 (COM1, COM2) |
| USB | 2 порта USB 2.0 |
| PS/2 | Клавиатура, мышь |
| Flash-диск | На плате разъем для DiskOnChip (или пайка) |
| Питание | +5 В (±5%), +12 В (для некоторых версий) |
| Потребляемый ток | ~8 А (+5 В) для 1.8 ГГц версии |
| Рабочая температура | 0…+55 °C (коммерческая), -40…+85 °C (расширенная) |
| Батарея | CR2032 или паяемая для CMOS |
| Размеры | 6U x 160 мм (глубина) |
Ключевые преимущества и прагматичные выводы
- Совместимость с x86 софтом: Можно запускать Windows (NT/2000/XP Embedded), Linux, QNX, VxWorks. Это колоссальное преимущество перед RISC-процессорами, если у вас нет команды для перекомпиляции софта.
- Производительность для legacy: Для систем 2000-х годов — это топ. До сих пор тянет задачи управления и несложной обработки данных.
- Наличие периферии на борту: Два гигабитных Ethernet, видео, COM, USB — все в одном модуле. Не нужны дополнительные платы расширения.
- Минус — тепловыделение: Пассивное охлаждение возможно только при мощном продуве крейта. В маленьких герметичных корпусах плата перегревается.
- Не подходит для: Современных высоконагруженных вычислений (машинное зрение, глубокое обучение) и для работы без активного охлаждения в жарких условиях.
FAQ: Реальные вопросы покупателей
В: Могу ли я заменить VMIVME-7690 на VMIVME-7700 без переделки ПО?
О: Возможно, но не всегда. VMIVME-7700 имеет другой чипсет и другой Ethernet-контроллер. Если ваше ПО завязано на аппаратные адреса старой сетевой карты (например, жестко прописан MAC или IRQ), драйверы могут не встать. Также нужно проверить совместимость по VME-адресам и прерываниям. Часто требует правки BSP (Board Support Package) для VxWorks.
В: Плата не загружается, черный экран. Что делать?
О: Шаг 1: Попробуйте сбросить CMOS (перемычка на плате). Шаг 2: Выньте всю память, послушайте писки BIOS (если спикер подключен). Если писков нет — умер процессор или чипсет. Шаг 3: Проверьте напряжение на разъеме питания VME (контакты +5 В). Если все мертво, скорее всего, плата в утиль.
В: Какой максимальный объем памяти поддерживает VMIVME-7700?
О: Официально — 1 ГБ (два модуля по 512 МБ). Неофициально бывает, что работает и 2 ГБ, но это не гарантируется и зависит от ревизии BIOS. Лучше использовать проверенные модули памяти (обычно Samsung или Hynix PC2700).
В: Можно ли использовать эту плату без VME-крейта, как обычный компьютер?
О: Технически — да, если подать питание на соответствующие контакты разъема P1 (+5 В, +12 В) и подключить монитор, клавиатуру. Но это извращение. Плата не имеет стандартного ATX-разъема, и без крейта она просто лежит на столе.
В: Есть ли на плате место для установки M.2 SSD?
О: Нет, в те годы M.2 не существовало. Для хранения данных используется либо IDE-диск (2.5″), либо CompactFlash через переходник, либо DiskOnChip в специальный разъем. О SSD даже не мечтайте.
В: Плата греется, кулер шумит. Можно ли отключить кулер и поставить пассивный радиатор?
О: Можно, если у вас есть мощный обдув в крейте. Просто снять кулер и оставить маленький радиатор нельзя — Pentium M сгорит за 5 минут под нагрузкой. Нужен либо большой радиатор на весь чипсет, либо принудительный обдув.
В: Даете ли вы гарантию на восстановленные платы VMIVME-7700?
О: Да, 6 месяцев. Мы меняем все конденсаторы, которые могут высохнуть, и проводим полный тест под нагрузкой. Однако мы не несем ответственность за несовместимость с вашим ПО, если вы не уточнили ревизию BIOS и тип процессора перед покупкой.
