Описание
Введение

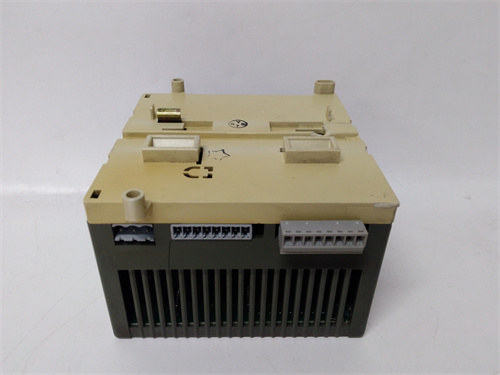

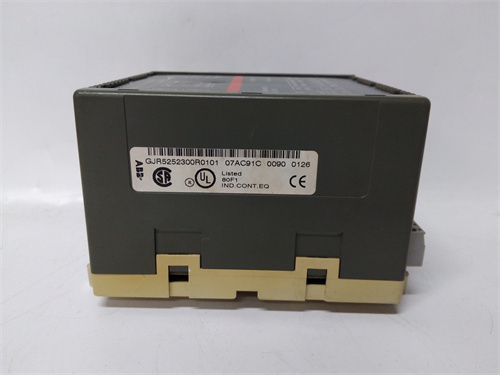

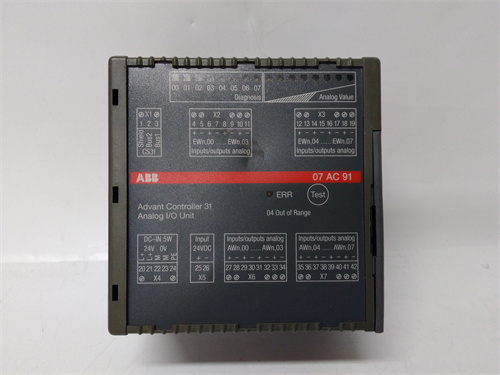

ABB 07AI91 — это классический модуль аналогового ввода из системы S800 I/O, который ставился на тысячах объектов по всему СНГ — от химических заводов до нефтеперекачивающих станций. Если по-простому: это «уши» вашей автоматики, которые слушают токовые сигналы 4-20 мА от датчиков и перекладывают их в цифру для контроллера AC800M. Честно говоря, модель 07AI91 — одна из самых массовых в линейке S800. Вот в чём её фишка: 8 каналов с групповой гальванической развязкой, что защищает дорогой контроллер от пробоев со стороны датчиков. На одном газоперерабатывающем заводе в Оренбурге такой модуль проработал в агрессивной среде 15 лет — его сняли только потому, что пришла пора менять всю систему. Проверено временем: надёжно и просто.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | ABB 07AI91 |
| Тип | Модуль аналогового ввода |
| Количество каналов | 8 |
| Входной сигнал | 4–20 мА (стандартный токовый контур) |
| Входное сопротивление | 250 Ом |
| Разрешение АЦП | 12 бит |
| Погрешность | ±0.1% от полной шкалы (25 °C) |
| Гальваническая изоляция | Групповая (по 4 канала) |
| Диагностика | Обрыв линии (опционально) |
| Время обновления | < 50 мс (на все каналы) |
| Потребление от шины | 5 В DC, 200 мА |
| Рабочая температура | от 0 до +55 °C |
| Монтаж | В шасси S800 I/O (на терминальный блок) |
| Вес | ~0.2 кг |
Руководство по замене (4 фазы)
Фаза 1 — Подготовка (~5 мин)
Отключите питание шасси S800. Определите, какой терминальный блок (TU) соответствует модулю 07AI91 (обычно TU810, TU830 и т.д.). Сфотографируйте на телефон все провода, подключенные к клеммным колодкам терминального блока. Сделайте бэкап конфигурации контроллера (из Control Builder). Наденьте антистатический браслет.
Фаза 2 — Демонтаж (~3 мин)
Отожмите фиксаторы по бокам модуля. Аккуратно извлеките старый 07AI91 из терминального блока, потянув на себя строго горизонтально. Не шатайте вверх-вниз — можно погнуть контакты.
Фаза 3 — Установка (~3 мин)
Достаньте новый модуль из антистатической упаковки. Осмотрите задний разъём — нет ли мусора. Совместите модуль с направляющими терминального блока и плавно дожмите до щелчка — фиксаторы должны защёлкнуться. ⚠️ Важно: не применяйте силу, если не идёт — проверьте, нет ли перекоса.
Фаза 4 — Включение и тест (~10 мин)
Включите питание шасси. Наблюдайте за LED на модуле: зелёный «RUN» должен загореться или мигать. Если горит красный «ERR» — проблема. Зайдите в Control Builder, проверьте, что модуль опознан. Подайте на несколько каналов сигнал от калибратора (4-20 мА) и проверьте значения в программе. Погоняйте систему 15-20 минут — смотрите на стабильность показаний.
Типичные ошибки при замене
- Несовместимость версий прошивки. У 07AI91 есть ревизии (например, R1, R2), и они могут требовать разной версии прошивки контроллера. Реальный случай: поставили модуль ревизии R2 в старый проект под R1 — он не определялся. Записывайте ревизию.
- Ошибки подключения клеммного блока. Разные терминальные блоки (TU810, TU830) имеют разную распиновку. Убедитесь, что ваш 07AI91 ставится именно на ваш TU.
- Неправильная полярность подключения датчика. Хотя входы защищены, перепутать +24 В и сигнал 4-20 мА можно. Датчик просто не будет работать.
- Проблемы с заземлением экранов. Для точных измерений экран кабеля должен быть заземлён с одной стороны. Иначе наводки могут исказить сигнал.
- Пробой статическим электричеством. Модуль чувствителен к статике. Браслет обязателен.
Качество и прозрачность
Каждый ABB 07AI91 перед отправкой мы проверяем на стенде с AC800M.
- Входной контроль: Проверяем серийный номер, внешний вид — нет ли царапин, сколов. Осматриваем разъёмы — контакты не погнуты.
- Функциональный тест: Устанавливаем модуль в тестовое шасси. Подаём питание, проверяем самотестирование. Через калибратор подаём на каналы эталонные токи (4, 8, 12, 16, 20 мА). Сравниваем показания в Control Builder с эталоном. Проверяем линейность. Оставляем под нагрузкой на 2 часа — смотрим на стабильность.
- Итог: По итогам тестов модуль функционирует корректно. Предоставляем тест-протокол.
Новый оригинал vs восстановленный
Поясню разницу простыми словами.
- Новый оригинал — это коробка с пломбами ABB. АЦП не деградировал, конденсаторы свежие. У нас такой.
- Восстановленный — часто это модуль, снятый с объекта, протёртый спиртом. АЦП может «плавать», точность ниже.
Цена у нас ориентировочная, финальная — по запросу. Наш новый оригинал ненамного дороже восстановленного, но гарантирует заявленную точность. С нами вы получаете накладную, фото этикетки и серийник.
Часто задаваемые вопросы (FAQ)
Вопрос: Подходит ли 07AI91 к терминальному блоку TU810?
Ответ: Да, 07AI91 совместим с TU810 (винтовые клеммы) и TU830 (пружинные клеммы). Но распиновка у них разная, смотрите документацию.
Вопрос: Можно ли использовать этот модуль для подключения термопар?
Ответ: Нет, 07AI91 только для сигналов 4-20 мА. Для термопар есть другие модули (например, 07KT92).
Вопрос: Снят ли с производства ABB 07AI91?
Ответ: Официально снят, заменён более новыми моделями (например, AI810). Но у нас в наличии есть новая оригинальная партия.
Вопрос: Сбросятся ли настройки каналов при замене модуля?
Ответ: Настройки хранятся в контроллере. При замене на новый модуль (той же модели) контроллер загрузит конфигурацию автоматически.
Вопрос: Какая максимальная длина кабеля до датчика?
Ответ: Для токовой петли 4-20 мА — до нескольких сотен метров. Рекомендуется не более 500 м.
Вопрос: Какая гарантия?
Ответ: 12 месяцев с даты отгрузки. Гарантия распространяется на скрытые заводские дефекты. На модули со следами вскрытия, залития или механических повреждений — не действует. Акт тестирования прилагается.
