086407-502 ABB | Источник питания, входной контроль, склад

Описание

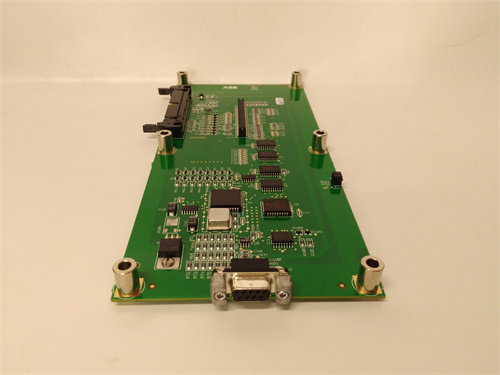

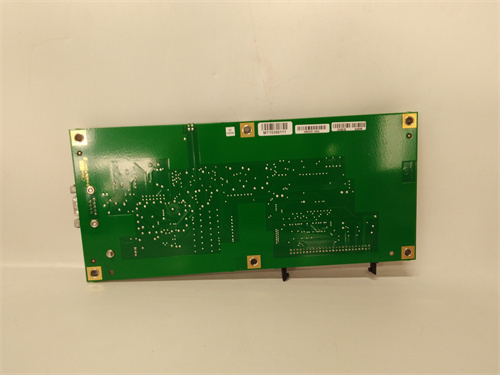

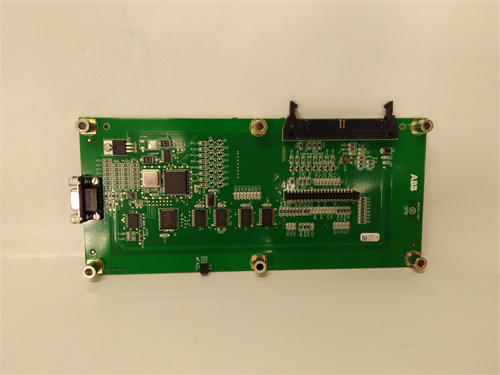

Product Introduction (Описание)

Перед вами промышленный блок питания ABB 086407-502 — это мощный и надежный источник питания для ответственных узлов автоматизации. Он разработан для обеспечения стабильным напряжением 24 В контроллеров (например, AC800M), плотно набитых шасси с модулями ввода-вывода, а также для питания внешних датчиков и исполнительных механизмов.

Честно говоря, такие блоки ставят, когда обычных “блоков на 5 А” уже не хватает. Это “тяжелая артиллерия” для шкафов управления. Модель 086407-502 выдает 20 А при 24 В — мощности хватает на большую стойку с запасом. Главная фишка — автовыбор входного напряжения (от 85 до 264 В) и высокий КПД. Он имеет принудительное охлаждение (встроенный вентилятор), поэтому его нельзя глушить в герметичном шкафу без вентиляции — перегреется. По опыту скажу, эти блоки живут долго, но вентиляторы со временем начинают шуметь или клинить. Замена на новый, проверенный блок — самая надежная стратегия при модернизации щита.

SOP Quality Transparency (QA Process)

Блоки питания мощностью 480 Вт требуют особого подхода к проверке. Вот как я проверяю ABB 086407-502 перед отправкой клиенту:

1. Входной контроль (Визуальный осмотр): Проверяем корпус на наличие трещин, вмятин и следов перегрева (пожелтевший пластик). Осматриваем клеммные колодки — не подгорели ли контакты. Открываем крышку (если позволяет) и смотрим на состояние электролитических конденсаторов — не вздуты ли, нет ли подтеков. Особое внимание — вентилятор: лопасти должны быть чистыми, без люфта.
2. Нагрузочное тестирование (Live Test): Подключаем блок к ЛАТРу через ваттметр. Плавно поднимаем напряжение от 0 до 260 В, смотрим на потребляемый ток на холостом ходу. Затем вешаем электронную нагрузку (или набор мощных резисторов) на выход. Нагружаем на 80% от номинала (16 А) минимум на 2 часа. Контролируем выходное напряжение — оно не должно просаживаться более чем на 1-2%.
3. Электрические тесты (Insulation): Осциллографом проверяем уровень пульсаций (ripple) под нагрузкой — они не должны превышать 100-150 мВ, иначе будут сбои в электронике. Мегаомметром проверяем сопротивление изоляции между входом 220 В и корпусом.
4. Проверка защит: Устраиваем короткое замыкание на выходе. Блок должен мгновенно уйти в защиту (отключиться). После снятия КЗ — автоматически восстановить выходное напряжение (самовосстановление).
5. Проверка вентилятора: В процессе теста слушаем вентилятор. Он должен работать ровно, без скрежета и свиста. Измеряем температуру корпуса тепловизором — критических точек быть не должно.
6. Упаковка: Блок оборачивается пупырчатой пленкой в несколько слоев, фиксируется в коробке с демпферами. Вентилятор дополнительно фиксируется от проворота при транспортировке. Клеммы закрываются колпачками.

Technical Pitfalls Guide (Технические подводные камни)

Мощные блоки питания требуют уважения. Ошибки при подключении могут стоить дорого.

1. Недостаточная вентиляция: Самая частая проблема. Реальный случай: Модуль 086407-502 с принудительным охлаждением засунули в герметичный шкаф без продуха. Вентилятор гонял горячий воздух по кругу, и через полгода блок сгорел от перегрева. Совет: Обеспечьте приток свежего воздуха. В шкафу должны быть вентиляционные решетки или вытяжной вентилятор.
2. Засорение вентилятора: В цехах с пылью (цемент, мука, уголь) вентилятор быстро забивается. Совет: Регулярно (раз в 3-6 месяцев) продувайте блок сжатым воздухом. Если вентилятор зашумел или остановился — меняйте блок или вентилятор, пока не сгорели силовые ключи.
3. Перегрузка по току: Блок выдает 20 А. Но если повесить на него обогреватель шкафа, который жрет еще 10 А, суммарный ток может превысить номинал. Совет: Рассчитывайте нагрузку с запасом. Для обогрева лучше ставить отдельный блок питания.
4. Провалы сети и скачки: Блок имеет защиту, но от мощных длительных перенапряжений (например, при обрыве нуля) он не спасет. Совет: На входе блока ставьте качественный сетевой фильтр или стабилизатор. Для критичных применений — используйте источник бесперебойного питания (UPS) на 220 В.
5. Заземление и помехи: Плохое заземление может привести к тому, что корпус блока “фонит”. Совет: Подключайте клемму PE (земля) обязательно и надежно. Экран кабеля питания тоже должен быть заземлен.

Application Scenarios & Pain Points

Представьте себе современный цементный завод. Везде пыль, вибрация, жара. В главном шкафу управления стоят контроллеры AC800M, куча модулей ввода-вывода, частотники. Все это питается от нескольких блоков 086407-502, разнесенных по секциям. Вдруг — запах гари и остановка линии. Один из блоков не выдержал жары и пыли.

Где применяется 086407-502 чаще всего:

• Тяжелая промышленность (металлургия, горнодобыча): Питание мощных стоек контроллеров ABB AC800M, управляющих конвейерами, дробилками, мельницами.
• Нефтегаз и химия: Обеспечение питания для систем противоаварийной защиты (ESD) и распределенных систем управления (РСУ).
• Энергетика: Питание шкафов автоматизации турбин и котлов на ТЭЦ.
• Целлюлозно-бумажная промышленность: Питание систем управления на линиях варки и отбелки целлюлозы.

Кейс из практики:
На обогатительной фабрике в Сибири произошло короткое замыкание в шкафу управления. Один из блоков питания 086407-502 вышел из строя, остановилась секция флотации. На складе такого блока не было. Мы нашли в наличии проверенный блок в Москве, отправили авиа. Инженер заменил блок за час, запустили секцию. Простой фабрики обошелся бы в 500 000 рублей в день, а тут обошлись стоимостью блока и доставки.

Key Technical Specifications

FAQ (Часто задаваемые вопросы)

В: Можно ли использовать этот блок для питания двигателей постоянного тока или мощных соленоидов?
О: Технически да, но есть нюанс. Блок рассчитан на питание электроники, у него есть защита от перегрузки. Если вы подключите мощный соленоид с большим пусковым током, блок может уйти в защиту. Для питания двигателей и соленоидов лучше использовать специализированные источники или трансформаторы.

В: Чем отличается 086407-502 от 086407-001?
О: Скорее всего, последние цифры обозначают модификацию или выходной ток. 502 — это, вероятно, версия на 20 А. 001 могла быть на меньший ток (например, 10 А или 5 А). Нужно точно сверять параметры на шильдике.

В: Можно ли заменить вентилятор в этом блоке?
О: Можно, если есть опыт. Внутри стоит стандартный вентилятор 24 В (или 12 В). Но при замене нужно отключить блок от сети, снять крышку, отпаять/открутить старый и поставить новый, соблюдая полярность. Если не уверены в своих силах — лучше купить новый блок или доверить ремонт нам.
