Описание
Product Introduction

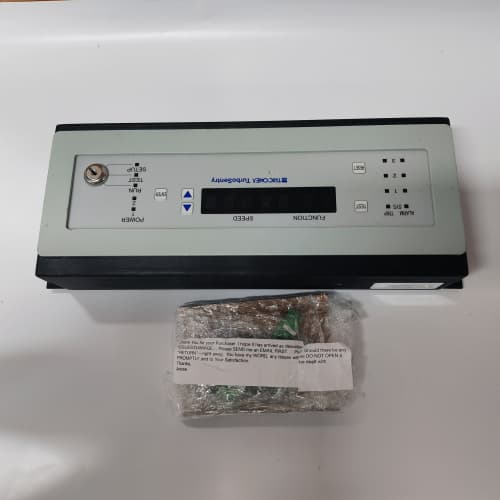

Модуль TRICONEX 1600071-001 — это специализированный модуль дискретного ввода для систем безопасности Tricon, которые являются стандартом де-факто на нефтегазовых объектах, химических производствах и в энергетике, где требуется высочайший уровень отказоустойчивости. Если коротко, эта плата слушает сигналы от кнопок аварийного останова, концевиков задвижек, датчиков давления и температуры с дискретным выходом.
Честно говоря, главная фишка здесь не в количестве каналов, а в архитектуре TMR. Внутри модуля три независимых канала обработки сигнала. Каждый входной сигнал обрабатывается тремя параллельными цепями, а специальная схема голосования “два из трех” на процессорной плате принимает решение. Это значит, что отказ любого элемента внутри модуля не приведет к ложному срабатыванию или пропуску реальной аварии. Модуль 1600071-001 рассчитан на стандартные промышленные сигналы 24 В и имеет полную гальваническую развязку.
SOP Quality Transparency (QA Process)
Модули Triconex — это сердце систем безопасности. К ним отношение особое, цена ошибки — миллионы и жизни людей. Наш протокол проверки:
- Входной контроль: Сверяем серийный номер, ревизию и полный каталожный номер 1600071-001. Осматриваем переднюю панель, разъемы, состояние платы под микроскопом. Ищем следы перегрева, коррозии, “колхозного” ремонта.
- Электрические тесты: Мегомметром проверяем изоляцию между цепями входов и шиной. Сопротивление должно быть более 20 МОм. Прозваниваем цепи питания на короткое замыкание.
- Функциональное тестирование на стенде Tricon:
- Модуль устанавливаем в тестовую корзину Tricon с процессором и блоком питания.
- Через диагностическое ПО TriStation проверяем инициализацию и самодиагностику модуля.
- Тест всех 16 каналов: На каждый вход подаем напряжение 24 В от прецизионного источника. Проверяем, что во всех трех подканалах сигнал проходит корректно и голосование работает.
- Тест диагностики: Искусственно создаем обрыв линии, короткое замыкание. Проверяем, что модуль выдает соответствующую аварию.
- Проверка прошивки: Считываем версию встроенного ПО. Записываем в протокол.
- Прогон: Модуль работает под нагрузкой 4 часа в циклическом режиме. Контролируем температуру и стабильность.
- Упаковка: Антистатический пакет, коробка с демпфером, пломба “Контроль ОТК”.
Technical Pitfalls Guide
Модули TMR — штука сложная. Ошибки при замене могут дорого стоить. Вот четыре реальных риска:
- Несовпадение версий прошивки.
- Реальный случай: На объекте заменили модуль 1600071-001 на точно такой же, но с более старой прошивкой. Процессорная плата отказалась его принимать, система выдала ошибку несовместимости. Простой длился 4 часа, пока искали другой модуль.
- Совет: Перед заменой проверьте версию прошивки старого модуля через TriStation. Новый модуль должен иметь ту же версию или более новую, совместимую с вашей системой.
- Ошибки в конфигурации адресов.
- Реальный случай: Монтажник перепутал перемычки адресации на клеммной панели. Модуль встал, но опрашивал не те сигналы. Задвижка закрылась аварийно, процесс встал.
- Совет: Всегда фотографируйте старый модуль со всеми перемычками и положением DIP-переключателей. Переносите настройки один в один.
- Несовместимость клеммных панелей.
- Реальный случай: Купили новый модуль, а старый клеммник от предыдущей модели (например, 1600071-002) не подошел по ключу. Провода уже заведены, а вставить модуль нельзя.
- Совет: Уточняйте тип клеммной панели. Для 1600071-001 нужна соответствующая панель (обычно 9000-й серии). Они не универсальны.
- Пробой статическим электричеством.
- Реальный случай: Инженер достал модуль из пакета, походил по синтетическому ковру и воткнул в шасси. Через месяц входной канал “поплыл”, стал нестабильно срабатывать.
- Совет: ⚠️ Только в антистатическом браслете! Входные цепи очень чувствительны. Не касайтесь разъемов руками.
Application Scenarios & Pain Points
Представьте: нефтехимический комбинат, ночь, производство работает на полную мощность. Вдруг приходит сигнал о загазованности на установке пиролиза. Система безопасности должна мгновенно перекрыть подачу сырья и остановить процесс. Если модуль ввода, принимающий сигналы от газоанализаторов, даст сбой — последствия могут быть катастрофическими.
Где применяется 1600071-001:
- Нефтегазодобыча: Сигналы от датчиков давления на устье скважины, системы противоаварийной защиты (ESD) на платформах.
- Нефтехимия: Прием сигналов от кнопок аварийного останова, концевиков задвижек, дискретных датчиков уровня и давления в системах ПАЗ.
- Энергетика: Сигнализация положения отсечных клапанов турбин, состояние автоматов защиты генераторов.
- Транспортировка газа: Контроль состояния запорной арматуры на газопроводах.
Реальный случай из практики:
На газоперерабатывающем заводе в Сибири отказал модуль ввода сигналов от системы пожаротушения. Объект был под угрозой остановки, так как по регламенту без работающей системы ПАЗ эксплуатация запрещена. Мы срочно доставили 1600071-001 со склада. Замена заняла 15 минут, система прошла тестирование и была готова к работе. Простоя удалось избежать.
Key Technical Specifications
| Параметр | Значение |
|---|---|
| Модель производителя | 1600071-001 |
| Бренд / Серия | Triconex / Tricon |
| Тип продукта | Модуль дискретного ввода (Digital Input) |
| Количество каналов | 16 |
| Архитектура | TMR (Triple Modular Redundancy) |
| Входное напряжение | 24 В пост. тока (номинал) |
| Диапазон напряжений | 0–30 В пост. тока |
| Порог переключения (логика) | < 5 В = “0”, > 15 В = “1” |
| Входной ток | Тип. 6 мА (при 24 В) |
| Гальваническая развязка | 1500 В перем. тока (каналы/шина) |
| Время сканирования | Тип. 5 мс |
| Индикация | LED статуса канала, диагностики |
| Диагностика | Обрыв, короткое замыкание, несовпадение каналов TMR |
| Питание модуля | +5 В от объединительной платы |
FAQ
В: Что означает TMR и зачем это нужно?
О: TMR — Triple Modular Redundancy (тройное резервирование). Внутри одного модуля три независимых канала обработки сигнала. Сигнал с датчика идет во все три канала, а процессор голосует “два из трех”. Это позволяет модулю оставаться работоспособным при отказе любого одного из трех внутренних каналов. Для систем безопасности это критично.
В: Поддерживает ли этот модуль горячую замену?
О: Нет. Модули дискретного ввода Tricon не поддерживают горячую замену. Замена должна производиться при отключенном питании секции или с полным выводом модуля из работы. Выдергивание под напряжением может повредить объединительную плату.
В: Модель снята с производства?
О: Triconex активно поддерживает свои системы, но старые модели могут быть сняты с производства как новые. Однако 1600071-001 еще встречается как запасная часть (spare) для действующих объектов. Мы поддерживаем складской запас.
В: Чем отличается 1600071-001 от 1600071-002?
О: Обычно разные ревизии или версии для разных напряжений. Нужно смотреть документацию. Они могут отличаться входным напряжением (например, 48 В) или типом разъема. Взаимозаменяемость нужно проверять по руководству.
В: Сбросится ли программа при замене модуля?
О: Нет. Программа (логика безопасности) хранится в процессорном модуле, а не в модулях ввода/вывода. При замене 1600071-001 программа не сбрасывается. Но если конфигурация “зашита” под конкретную ревизию модуля, процессор может выдать ошибку несовместимости.
