Описание
Введение

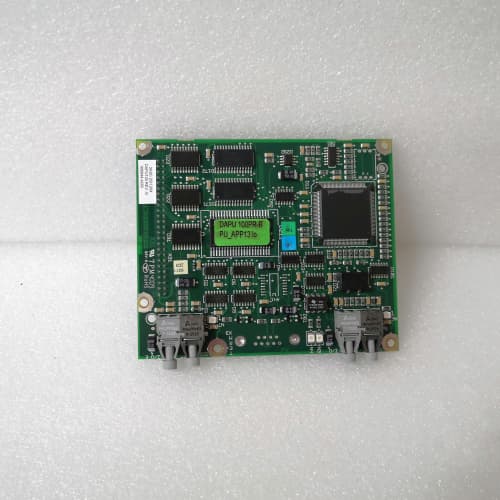

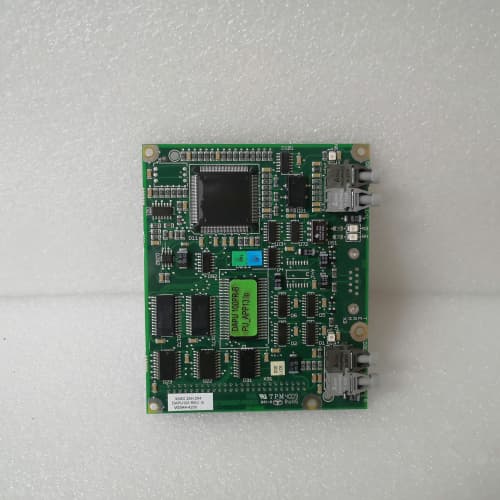

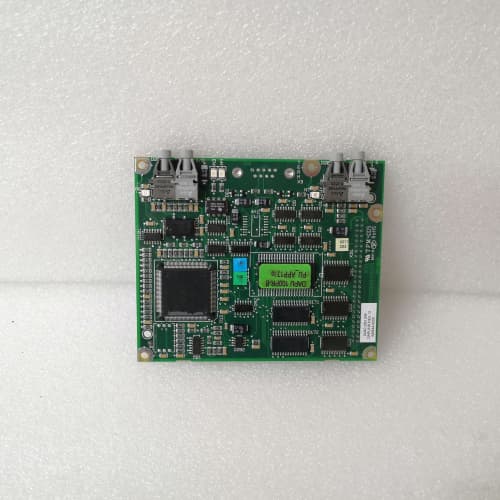

ABB 3ASC25H204, более известная как DSQC 236T, — это сердце контроллеров роботов ABB серии S4C+ и самых первых IRC5. Без неё робот — просто груда металлолома. Честно говоря, это одна из тех плат, которые меняли чаще всего при модернизации старых сварочных комплексов и линий паллетирования. Вот в чём её фишка: она объединяет в себе и процессор, и память, и интерфейсы для драйверов осей. На заводе в Челябинске один такой модуль пережил пять лет работы в три смены на разгрузке мешков с удобрениями — пыль, вибрация, жара, а он пахал как проклятый. Проверено временем: старые роботы ABB на S4C+ до сих пор в строю, и запчасти к ним на вес золота.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | ABB 3ASC25H204 (DSQC 236T) |
| Тип | Плата управления роботом (Main Computer) |
| Совместимость | Контроллеры S4C+, ранние версии IRC5 |
| Процессор | Motorola 68040 (или аналог) |
| Память | DRAM, Flash (для хранения программы) |
| Интерфейсы | Для сервоусилителей (SMB), для панели (Teach Pendant), Ethernet (опционально) |
| Порты | RS-232, RS-485, разъёмы для приводов |
| Диагностика | Светодиоды (Power, Run, Error) на плате |
| Питание | 5 В DC, ±15 В DC (от блока питания контроллера) |
| Охлаждение | Пассивное (радиатор) |
| Рабочая температура | от 0 до +50 °C |
| Монтаж | В стойку контроллера (на DIN-рейку или в крейт) |
| Вес | ~0.8 кг |
Руководство по замене (4 фазы)
Фаза 1 — Подготовка (~15 мин)
Обесточьте контроллер робота полностью — вырубите автомат и отключите питание от сети. Подождите 10 минут, чтобы разрядились конденсаторы в блоках питания. Сделайте бэкап программы робота (на флешку или через софт RobotStudio). Сфотографируйте на телефон все провода, шлейфы и разъёмы, подключенные к 3ASC25H204 (особенно шлейфы к драйверам и пульту). Наденьте антистатический браслет и прицепитесь к корпусу шкафа.
Фаза 2 — Демонтаж (~10 мин)
Аккуратно отсоедините все шлейфы и разъёмы. Запомните, какие разъёмы какого цвета и куда шли — это важно! Открутите крепёжные винты, которые держат плату. Извлеките старую плату из направляющих, поддерживая её снизу (она тяжёлая). Положите в антистатический пакет.
Фаза 3 — Установка (~10 мин)
Достаньте новый ABB 3ASC25H204 из антистатической упаковки. Осмотрите разъёмы — нет ли погнутых контактов. Установите плату в направляющие и закрепите винтами. Подключите все шлейфы и разъёмы строго по фотографиям. ⚠️ Важно: не перепутайте шлейфы драйверов — если перепутать, при включении может сгореть усилитель. Дважды сверьтесь с фото.
Фаза 4 — Включение и тест (~20 мин)
Включите питание контроллера. Сначала проверьте, есть ли 5 В на контрольных точках платы (если знаете где). Посмотрите на светодиоды на плате — должен загореться зелёный «Power», потом через несколько секунд «Run» (или мигать). Если горит красный «Error» — ищите проблему. Запустите робот в режиме T1 (ручном). Проверьте движение всех осей по очереди. Загрузите бэкап программы. Погоняйте робота в тестовом цикле хотя бы 30 минут.
Типичные ошибки при замене
- Несовпадение версий прошивки (Firmware). На 3ASC25H204 может быть разная версия загрузчика, и она должна соответствовать версии контроллера. *Реальный случай: поставили плату с прошивкой от S4C+ в контроллер раннего IRC5 — робот выдавал ошибку «System mismatch».* Записывайте версию со старого модуля.
- Ошибки при подключении шлейфов приводов. Перепутали местами разъёмы на оси 1 и оси 2 — робот поедет не туда. Был случай на покраске: включили, а он рукой в стену. Маркируйте разъёмы перед снятием.
- Несовместимость с типом контроллера. S4C+ и ранний IRC5 — близнецы-братья, но разные ревизии плат могут не подойти. Уточните по документации, подходит ли ваш 3ASC25H204 к вашему контроллеру.
- Нехватка мощности блока питания. Новая плата может потреблять чуть больше старой, особенно если на ней больше памяти. Проверьте, тянет ли ваш БП.
- Пробой статическим электричеством. Процессор Motorola очень нежный. Один раз наладчик без браслета потёр разъём — и плата отправилась в утиль. Браслет обязателен.
Качество и прозрачность
Каждый ABB 3ASC25H204 перед отправкой мы проверяем на тестовом стенде S4C+.
- Входной контроль: Сверяем серийный номер с заводской этикеткой, осматриваем плату — нет ли вздутых конденсаторов, потемневших дорожек, следов пайки. Проверяем разъёмы на целостность.
- Функциональный тест: Устанавливаем плату в рабочий контроллер S4C+. Подаём питание, проверяем POST (самотестирование) — все LED должны моргнуть и погаснуть. Подключаем пульт Teach Pendant — проверяем загрузку системы. Грузим тестовую программу, проверяем связь с драйверами осей (через имитацию). Гоняем в цикле 24 часа, контролируя температуру процессора и стабильность работы.
- Итог: По итогам тестов модуль функционирует корректно. Предоставляем тест-протокол и фото/видео по запросу.
Новый оригинал vs восстановленный
Объясню как бывалый: платы DSQC 236T — товар штучный, и на рынке много «паленки».
- Новый оригинал — это коробка с пломбами ABB. Никто не лазил, не перепаивал, не снимал чипы. Ресурс конденсаторов — полный, процессор не гретый. У нас такой.
- Восстановленный — это плата, которую «подняли» со списанного робота. Часто на ней меняют только явно сгоревшие детали, а рядом стоящие «уставшие» электролиты оставляют. Скрытые дефекты (микротрещины BGA, деградация флеш-памяти) — лотерея. Отказы в 3-5 раз выше.
Цена у нас ориентировочная, финальная — по запросу. Наш новый оригинал дороже восстановленного на 40-50%, но это стоимость спокойствия. С нами вы получаете накладную, фото этикетки, серийник для проверки у ABB и гарантию, а не проблему на производстве.
Часто задаваемые вопросы (FAQ)
Вопрос: Можно ли заменить 3ASC25H204 на плату от более нового робота (например, DSQC 639)?
Ответ: Нет, они несовместимы. У них разные разъёмы, процессоры и протоколы обмена с драйверами.
Вопрос: Снята ли с производства эта плата?
Ответ: Официально — да, для старых серий. Но у нас есть новая оригинальная партия на складе в РФ.
Вопрос: Чем отличается 3ASC25H204 от 3ASC25H203?
Ответ: Буква в конце (3,4) может означать ревизию платы или объём памяти. H204 обычно имеет больше памяти для программ. Сверяйтесь с документацией.
Вопрос: Сбросится ли программа при замене платы?
Ответ: Да, если новая плата чистая. Программа хранится на Compact Flash (в S4C+) или во внутренней памяти. Бэкап нужно загружать заново.
Вопрос: Можно ли установить эту плату в робот IRC5 (не ранний)?
Ответ: Нет, она только для S4C+ и самых первых IRC5 (с зелеными приводами). Для обычных IRC5 нужны другие платы.
Вопрос: Какая гарантия?
Ответ: 12 месяцев с даты отгрузки. Гарантия распространяется на скрытые заводские дефекты. На платы со следами ремонта, перегрева или механических повреждений (трещины на текстолите) гарантия не действует. Акт тестирования прилагается.
