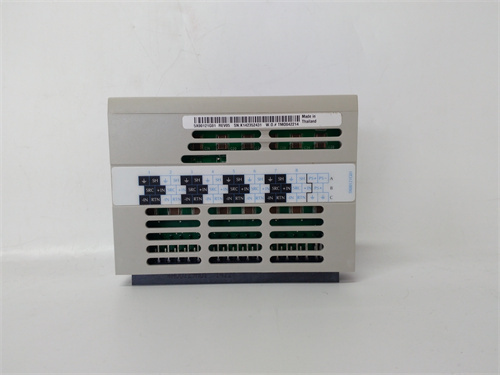

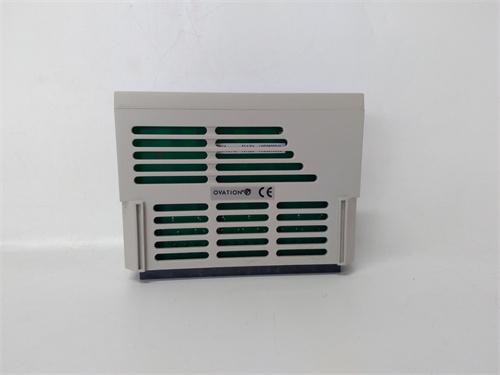

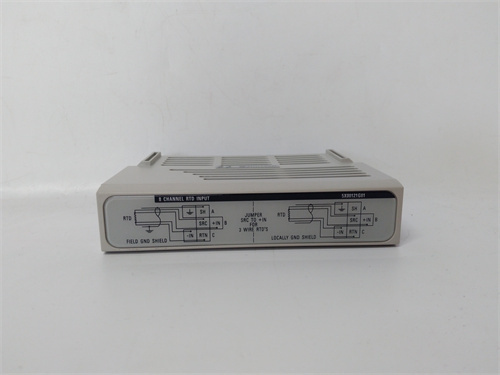

5X00121G01 Westinghouse | Плата дискретного ввода 24 В DC, склад в РФ

Описание

Введение

WESTINGHOUSE 5X00121G01 — это «рабочая лошадка» для сбора дискретных сигналов в старых, но надёжных системах Westinghouse Ovation и WDPF, которые до сих пор управляют процессами на половине российских ТЭЦ. Если по-простому: он следит за положением задвижек (открыто/закрыто), состоянием насосов (вкл/выкл) и сигналами от кнопок в операторской. Вот в чём фишка этой платы — у неё 32 канала на один модуль, что позволяет собирать сигналы с целого блока компактно, экономя место в плотно набитых шкафах. Входное сопротивление 3,3 кОм защищает цепь от коротких замыканий, а групповая изоляция спасает остальные каналы, если на одном из датчиков пробой фазы. По опыту скажу: на угольных станциях, где пыль и вибрация, эти модули живут десятилетиями.

Технические характеристики

Руководство по замене (4 фазы)

Фаза 1 — Подготовка (~10 мин)
Обесточьте крейт — вырубите автомат питания. Убедитесь, что напряжение пропало (тыкаем мультиметром Fluke 115 в контакты). Сфотографируйте на телефон все провода на клеммнике — маркировка часто стёрта, и без фото потом не разберётесь. Обязательно наденьте антистатический браслет и прицепите его к корпусу шкафа. Снимите программу с контроллера (сделайте бэкап в инженерной станции), если замена идёт не «на горячую».

Фаза 2 — Демонтаж (~10 мин)
Промаркируйте каждый провод (хоть бумажными бирками, хоть маркером на изоленте). Открутите винты клеммных колодок — иногда они прикипают, не сорвите шлицы. Потяните модуль на себя за фиксаторы, но строго вертикально, не шатайте влево-вправо. Посмотрите на разъём на задней стенке: нет ли погнутых контактов или окислов.

Фаза 3 — Установка (~10 мин)
Достаньте новый 5X00121G01 из антистатической упаковки. Сверьте маркировку — он должен быть именно G01, а не G02 (они могут отличаться прошивкой). Установите перемычки (DIP) в точности как на старом модуле — для этого и нужно было фото. Вставьте плату в направляющие и дожмите до щелчка. Подключите клеммные колодки строго по своей же маркировке. ⚠️ Важно: если колодка входит туго — не бейте по ней молотком, проверьте, не перекосило ли контакты.

Фаза 4 — Включение и тест (~15 мин)
Включите автомат питания. Сначала проверьте мультиметром напряжение на шине 24 В — должно быть в допуске ±10%. Наблюдайте за LED: зелёный «PWR» должен гореть постоянно, а «RUN» — мигать или гореть ровно (зависит от прошивки). Если загорелся красный «ERR» — ищите проблему. Зайдите в инженерную станцию Ovation, проверьте опрос модуля. Пощёлкайте вручную входы (подайте +24 В на пару каналов) — должны увидеть изменение на АРМ. Погоняйте систему в тестовом режиме минимум 30 минут — смотрите, не вылетают ли ошибки.

Типичные ошибки при замене

1. Несовпадение версий прошивки. Старая ревизия G01 и более новая G02 могут по-разному обрабатывать фильтр входных сигналов. Реальный случай: на ТЭЦ поставили G02 вместо G01, и станция ловила ложные срабатывания от дребезга контактов — пришлось менять фильтр в конфигурации. Совет: всегда записывайте версию со старого модуля.
2. Неверные DIP-переключатели. На 5X00121G01 есть перемычки, задающие тип входа (с общим плюсом или минусом). Бывало, что забывали их переставить, и все 32 канала «молчали». Фотографируйте старый модуль трижды — перед снятием, снятый, и положение каждой перемычки.
3. Несовместимость клеммника. В разных крейтах Ovation могут стоять разные модели клеммных колодок. Сверьте схему до монтажа — переходник с 5X00121G01 должен точно подходить к вашему разъёму.
4. Нехватка мощности блока питания. Модуль жрёт 0,5 А по 5 В. Если в крейте и так висит десяток модулей, старый БП может просесть. Посчитайте суммарное потребление с запасом 20%.
5. Статическое электричество. Полевые транзисторы на входе очень нежные. Один раз монтёр в синтетической куртке потёр контакты — и модуль отправился в брак. Браслет и коврик — обязательно.

Качество и прозрачность

Каждый модуль WESTINGHOUSE 5X00121G01 перед отправкой проходит через наши руки.

• Входной контроль: Сверяем серийный номер по базе, осматриваем корпус — нет ли царапин, сколов, следов коррозии. Глазами проверяем конденсаторы (не вздуты) и дорожки (не потемнели от перегрева).
• Функциональный тест: Загоняем плату в тестовый крейт Ovation с родным блоком питания. При включении смотрим самотестирование (POST) — все LED должны моргнуть и погаснуть. Подключаемся по инженерной станции, проверяем связь Modbus. Подаём на все 32 канала сигнал с лабораторного блока (переключаем тумблеры) — каждый вход должен чётко переключиться в «1». Оставляем под нагрузкой на 24 часа — смотрим, не появляются ли сбои.
• Итог: По итогам тестов модуль функционирует корректно. Предоставляем тест-протокол и фото/видео по запросу. Никакой отсебятины — только факты.

Новый оригинал vs восстановленный

Поставлю вас в известность как снабженец снабженца: 5X00121G01 снят с производства, но на складах ещё встречаются новые оригиналы.

• Новый оригинал — это коробка, в которую ни разу не лазили. Пломбы целы, упаковка заводская, контакты не юзаные. Ресурс конденсаторов — полный, реле (если есть) — свежие. У нас такой лежит.
• Восстановленный — это плата, которую кто-то уже паял. Часто меняют только то, что явно сгорело, а рядом стоящие электролиты с высохшим электролитом оставляют. Отказы на таких в 3-5 раз выше. Мы восстановленное не берём принципиально.

Цена у нас ориентировочная, финальная — по запросу (рынок скачет). Но наш новый оригинал дешевле, чем у официальных дистрибьюторов (там ценник задрат), и дороже «колхозного» восстановленного на 30-50%. С нами вы получаете накладную, фото этикетки и серийник для проверки у производителя.

Часто задаваемые вопросы (FAQ)

Вопрос: Поддерживает ли 5X00121G01 горячую замену (Hot Swap)?
Ответ: Нет. В крейтах Ovation горячая замена для модулей ввода-вывода не поддерживается. Если выдернете его под напряжением — может коротнуть по шине 5 В и убить соседние платы. Только полное обесточивание.

Вопрос: Снят ли с производства WESTINGHOUSE 5X00121G01?
Ответ: Официально — да, снят. Но у нас на складе в Москве есть партия новых оригиналов (New Surplus). Запас ограничен.

Вопрос: Чем отличается 5X00121G01 от 5X00121G02?
Ответ: В G02, начиная с определённой ревизии, переделали схему входного фильтра — он стал лучше подавлять дребезг, но требует более новой версии прошивки контроллера. Если у вас старый проект, лучше ставить G01.

Вопрос: Сбросится ли программа при замене на новый модуль?
Ответ: Нет, программа и конфигурация хранятся в процессорном модуле. После замены и подачи питания контроллер сам опознает новую плату.

Вопрос: Какая гарантия?
Ответ: 12 месяцев с даты отгрузки. Если модуль выйдет из строя по нашей вине (что при новых оригиналах редкость), меняем за свой счёт. Не распространяется на механические повреждения и следы самостоятельного ремонта.

Вопрос: Можно ли использовать этот модуль с контроллерами Ovation 3.5?
Ответ: Да, он совместим с большинством версий Ovation и даже с древними WDPF. Но для версии 3.5 убедитесь, что у вас правильный тип объединительной платы.
