Описание
Product Introduction

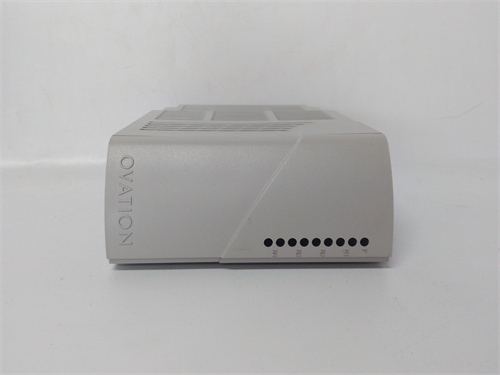

Модуль EMERSON 5X00481G04 — это штатный восьмиканальный аналоговый выход для систем управления Ovation, которые стоят на большинстве электростанций (ТЭС, ГЭС, АЭС) и крупных промышленных объектах по всему миру. Если нужно открыть клапан, изменить обороты насоса или задать уставку частотному преобразователю — это делает именно такая плата.
По опыту скажу: главная фишка этого модуля — гальваническая развязка каждого канала. Если в полевой линии случится пробой 220 В на кабель управления, сгорит только один канал, а не весь модуль и уж точно не контроллер. Модель с индексом G04 — одна из последних ревизий, там поправлены схемотехнические решения по защите от короткого замыкания на выходе. Модуль работает в паре с клеммной панелью-адаптером, где формируется токовая петля. Без внешнего питания 24 В на клеммной панели выходы “мертвые”, даже если индикатор на модуле горит.
SOP Quality Transparency (QA Process)
Модули Ovation — штука дорогая и ответственная. К нам они приходят либо новые, либо с вывода крупных объектов. Мы не продаем “как есть”. Вот что делаем:
- Входной контроль: Проверяем серийный номер и ревизию. Осматриваем плату под микроскопом — нет ли “колхозного” ремонта, вздутых конденсаторов, следов гари на разъемах.
- Электрические тесты: Мегомметром Fluke 1507 прозваниваем изоляцию между полевыми цепями и шиной. Сопротивление должно быть не менее 20 МОм. Проверяем цепи питания на короткое замыкание.
- Нагрузочное тестирование: Модуль ставим в рабочее шасси Ovation с контроллером. На каждый из 8 каналов вешаем прецизионную нагрузку 250 Ом или 500 Ом. С АРМ подаем уставки 4 мА, 12 мА, 20 мА. Ток замеряем эталонным мультиметром Keysight. Отклонения выше ±0,2 % — модуль в ремонт.
- Проверка прошивки: Считываем версию встроенного ПО через диагностику Ovation. Фиксируем в паспорте.
- Упаковка: Модуль помещаем в антистатический пакет, фиксируем в коробке с демпфирующей прокладкой. Ставим пломбу “Контроль ОТК”.
Technical Pitfalls Guide
При работе с 5X00481G04 основные проблемы возникают из-за путаницы в “земле” и режимах работы. Вот четыре реальных риска:
- Режим Source vs Sink.
- Реальный случай: Монтажник подключил клапан с пассивным входом (ему нужен внешний источник питания), а модуль стоял в режиме Sink по умолчанию. Тока нет, клапан не открывается, технолог в панике ищет засор в трубе.
- Совет: Посмотрите конфигурацию в проекте Ovation. Для двухпроводных пассивных устройств нужен режим Source (+24 В идет с модуля). Для активных — Sink. Если не уверены, ставьте Source.
- Перепутали полярность нагрузки.
- Реальный случай: “Плюс” и “минус” перепутали при подключении частотника. Модуль не показывает обрыв, но ток не идет. Частотник молчит, станция теряет производительность.
- Совет: Хотя защита от переполюсовки там есть, лучше сразу ставить по маркировке на клеммнике. И прозванивайте цепь до подключения.
- Короткое замыкание выхода на землю.
- Реальный случай: При монтаже повредили изоляцию, и минус коснулся заземленной оплетки кабеля. Модуль ушел в защиту, а операторы грешили на “скачок напряжения”.
- Совет: Модуль сам диагностирует утечку на землю. Если замигал красный LED по конкретному каналу — ищите повреждение изоляции, а не меняйте модуль.
- Нехватка питания 24 В.
- Реальный случай: На один блок питания повесили 4 модуля AO и кучу реле. При выдаче 20 мА на всех каналах просадка до 18 В. Клапана не доезжают до конца, качество регулирования плывет.
- Совет: Считайте нагрузку: один канал 20 мА, 8 каналов — 160 мА, плюс потери. Ставьте отдельный качественный блок питания (Phoenix Contact или Mean Well) именно на модули вывода.
Application Scenarios & Pain Points
Представьте ситуацию: на электростанции среди ночи “встает” регулирующий клапан питательной воды. Операторы вручную пытаются держать уровень в барабане, но это почти нереально. Причина — сгорел канал на модуле 5X00481G04. Знакомо?
Где чаще всего применяется:
- Теплоэнергетика (ТЭС): Управление клапанами регулирования давления и расхода пара, позиционерами горелок котлов, направляющими аппаратами дымососов.
- Гидроэнергетика (ГЭС): Задание оборотов турбины, управление сервоприводами направляющего аппарата.
- Нефтехимия: Точное дозирование реагентов, управление регулирующими клапанами на трубопроводах.
- Целлюлозно-бумажная промышленность: Управление скоростью приводов насосов и мешалок.
Реальный случай из практики:
На одной ТЭЦ в Казахстане отказал модуль управления двумя критичными клапанами подачи газа в котел. Станция была на грани останова. Замена на новый 5X00481G04 с нашего склада заняла 20 минут (с учетом переконфигурации). Останов не потребовался благодаря резервированию каналов и правильному байпасу. Технологи выдохнули, диспетчеры получили устойчивое регулирование.
Key Technical Specifications
| Параметр | Значение |
|---|---|
| Модель производителя | 5X00481G04 |
| Бренд / Система | Emerson / Ovation |
| Тип продукта | Аналоговый выход (AO), 8 каналов |
| Выходной сигнал | 4–20 мА (постоянный ток) |
| Тип выхода | Программируемый: источник (Source) или приемник (Sink) |
| Разрешение ЦАП | 14 бит |
| Максимальная нагрузка | 750 Ом (при 24 В) |
| Погрешность | ±0,1 % от полной шкалы (при 25 °C) |
| Изоляция | 1500 В перем. тока (канал-канал и канал-логика) |
| Диагностика | Обрыв линии, короткое замыкание, выход за диапазон |
| Напряжение питания | +24 В пост. тока (внешнее полевое) |
| Индикация | LED статуса каналов и модуля |
FAQ
В: Чем отличается 5X00481G04 от более старой версии 5X00481G03?
О: G04 — более новая ревизия. В ней доработана защита выходных каскадов от короткого замыкания и улучшена точность ЦАП. С точки зрения подключения и конфигурации они взаимозаменяемы, но для работы в одной корзине с другими модулями желательно ставить одну ревизию.
В: Поддерживает ли этот модуль горячую замену (Hot Swap)?
О: В большинстве систем Ovation (версии 3.x и выше) с соответствующими шасси модули аналогового вывода поддерживают горячую замену. Но я бы не рекомендовал выдергивать модуль под нагрузкой, особенно если на нем висят критичные клапаны. Лучше вывести каналы из работы (Disable) через софт.
В: У меня сгорел один канал. Можно ли использовать остальные?
О: Да. В конфигурации Ovation можно “замаскировать” (mask) неисправный канал, чтобы он не вызывал аварий системы. Остальные 7 будут работать. Но если вам нужны именно 8 каналов, модуль придется менять.
В: Можно ли подключать к этому модулю нагрузку с общим плюсом (PNP)?
О: Да, если перевести модуль в режим Sink. В этом случае плюс питания 24 В подается напрямую на нагрузку, а минус нагрузки идет на выход модуля. Главное — не перепутать при настройке.
В: Как часто нужно калибровать этот модуль?
О: Производитель рекомендует раз в 1-2 года. Но по практике, если модуль не перегревается и питание стабильное, параметры не “уплывают” годами. Периодическую проверку можно делать без демонтажа, задавая ток с АРМ и меряя его на клеммнике.
