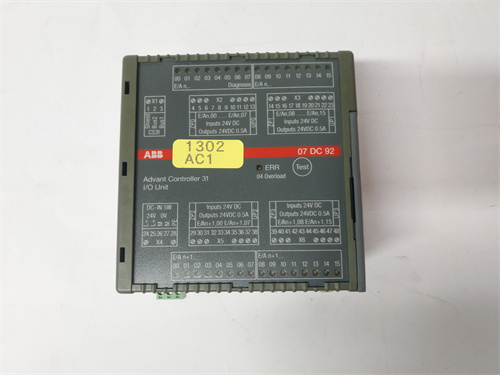

ABB 07DC92D GJR5252200R0101 — изображение 2

ABB 07DC92D GJR5252200R0101

Технические параметры ABB 07DC92D GJR5252200R0101

Технические характеристики ABB 07DC92D GJR5252200R0101 соответствуют стандартам IEC 61000-6-2 (электромагнитная совместимость), IEC 60529 (класс защиты) и EN 61131-2 (интерфейсы промышленной автоматики):

Параметр	Значение/Характеристика
Тип устройства	Цифровой выходной модуль (8 каналов), серии ABB Advant Controller 400 I/O Modules
Параметры выходов	• Количество каналов: 8 дискретных цифровых выходов • Тип сигнала: 24 В DC (высокий уровень), 0 В DC (низкий уровень) • Номинальный ток на канал: 2 А • Максимальный кратковременный ток: 3 А (в течение 10 с) • Время коммутации: ≤10 мс
Изоляция и защита	• Электрическая изоляция: 500 В АС между каналами, 1000 В АС между выходами и шасси (на 1 мин) • Защита от коротких замыканий: Ток ограничение ≤0.5 А, автоматическая блокировка канала • Защита от ЭМП: EN 61000-6-2 (импульсная помеха: 4 кВ, электростатика: 8 кВ)
Коммуникация	• Интерфейс с контроллером: Шина данных ABB Advant I/O (совместима с Advant Controller 410) • Скорость передачи: 1 Мбит/с • Протокол: Проприетарный ABB Advant Protocol (поддерживает передачу диагностических данных)
Эксплуатационные параметры	• Рабочая температура: -10 °C – +55 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Питание: 24 В DC (±15%), потребление ≤80 мА • Устойчивость к вибрации: 5–50 Гц (амплитуда 0.15 мм)
Конструкция и сертификации	• Тип монтажа: На рейку DIN 35 мм (в шкафах ABB Advant Cabinet) • Габариты (Ш×В×Г): 38 × 130 × 90 мм • Вес: ~0.25 кг • Индикаторы: 8 LED “статус канала” (зеленый/красный), 1 LED “питание” (зеленый) • Сертификации: CE, UL 508, RoHS

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: ABB 07DC92D GJR5252200R0101

Первым делом рассмотрим промышленный цифровой выходной модуль для систем автоматизации ABB — ABB 07DC92D GJR5252200R0101, относящийся к серии ABB Advant Controller 400 I/O Modules (специализирующейся на решениях для управления исполнительными механизмами — электромагнитными клапанами, реле, контакторами — в энергетике, нефтегазовой и химической промышленности, где требуется высокая надежность коммутации и защита от электроаварий). Это устройство имеет 8 дискретных цифровых выходов с номинальным током 2 А на каждый канал, поддерживает режимы “высокий уровень” (24 В DC) и “низкий уровень” (0 В DC) для управления нагрузками, а также обеспечивает электрическую изоляцию между каналами и шасси — 500 В АС на 1 минуту. ABB 07DC92D GJR5252200R0101 выделяется устойчивостью к перегрузкам (до 3 А на канал в течение 10 с), конструкцией с защитой от коротких замыканий и совместимостью с ключевым оборудованием ABB — контроллерами ABB Advant Controller 410 (AC410), модулями питания ABB HL000986P0006 и системами мониторинга ABB MicroSCADA Pro, становясь критическим элементом для перевода сигналов контроллера в физические действия исполнительных механизмов (например, открытие/закрытие клапанов в нефтепроводах или включение/выключение нагревателей в химических реакторах).

ABB 07DC92D GJR5252200R0101 гарантирует надежную коммутацию нагрузок даже в условиях сильных электромагнитных помех и перепадов напряжения: например, на нефтегазовой площадке ABB 07DC92D GJR5252200R0101 управляет 6 электромагнитными клапанами (по 1.5 А каждый) в трубопроводе для распределения нефти. При получении команды от контроллера ABB Advant Controller 410 “открыть клапан №3” ABB 07DC92D GJR5252200R0101 подает на 3-й канал напряжение 24 В DC, активируя клапан — время коммутации не превышает 10 мс, что критично для быстрого регулирования расхода нефти. При кратковременной перегрузке на канале (например, заедание клапана, ток возрастает до 2.8 А) ABB 07DC92D GJR5252200R0101 не отключается, а плавно ограничивает ток, защищая внутренние компоненты модуля и обмотки клапана — через 5 с, после устранения причины заедания, ток возвращается к номинальному значению 1.5 А, и клапан продолжает работать. При коротком замыкании на 5-м канале (повреждение кабеля) ABB 07DC92D GJR5252200R0101 моментально блокирует канал, ограничивает ток до 0.5 А (время реакции ≤1 мс) и отправляет сигнал “авария” в контроллер — оператор через ABB MicroSCADA Pro получает уведомление с указанием номера неработающего канала и устраняет повреждение за 20 минут, не допуская остановки всего трубопровода. Благодаря электрической изоляции между каналами ABB 07DC92D GJR5252200R0101 предотвращает распространение нештатов от одного канала к другим — например, короткое замыкание на 5-м канале не влияет на работу остальных 7 каналов, и клапаны №1–4, 6 продолжают регулировать расход нефти.

Особенно стоит отметить, что ABB 07DC92D GJR5252200R0101 поддерживает диагностику состояния каналов в реальном времени — через контроллер или систему мониторинга можно отслеживать для каждого выхода: текущий ток, состояние канала (норма/перегрузка/короткое замыкание), напряжение на нагрузке. Это позволяет инженерам своевременно выявлять деградацию исполнительных механизмов (например, постепенное увеличение тока клапана, сигнал о износе обмоток) и планировать профилактику до полного выхода устройства из строя. Также ABB 07DC92D GJR5252200R0101 имеет индикаторы LED для каждого канала: зеленый LED горит при активном состоянии канала (напряжение 24 В DC), красный — при ошибке (перегрузка или короткое замыкание), что позволяет обслуживающему персоналу быстро локализовать неисправность без подключения к диагностическому ПО. Полную информацию о ABB 07DC92D GJR5252200R0101, включая схемы подключения, кривые перегрузок и руководство по обслуживанию, можно найти по ссылке: [ссылка на продукт ABB 07DC92D GJR5252200R0101] (при получении окончательной ссылки она будет вставлена).

Технические параметры ABB 07DC92D GJR5252200R0101

Параметр	Значение/Характеристика
Тип устройства	Цифровой выходной модуль (8 каналов), серии ABB Advant Controller 400 I/O Modules
Параметры выходов	• Количество каналов: 8 дискретных цифровых выходов • Тип сигнала: 24 В DC (высокий уровень), 0 В DC (низкий уровень) • Номинальный ток на канал: 2 А • Максимальный кратковременный ток: 3 А (в течение 10 с) • Время коммутации: ≤10 мс
Изоляция и защита	• Электрическая изоляция: 500 В АС между каналами, 1000 В АС между выходами и шасси (на 1 мин) • Защита от коротких замыканий: Ток ограничение ≤0.5 А, автоматическая блокировка канала • Защита от ЭМП: EN 61000-6-2 (импульсная помеха: 4 кВ, электростатика: 8 кВ)
Коммуникация	• Интерфейс с контроллером: Шина данных ABB Advant I/O (совместима с Advant Controller 410) • Скорость передачи: 1 Мбит/с • Протокол: Проприетарный ABB Advant Protocol (поддерживает передачу диагностических данных)
Эксплуатационные параметры	• Рабочая температура: -10 °C – +55 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Питание: 24 В DC (±15%), потребление ≤80 мА • Устойчивость к вибрации: 5–50 Гц (амплитуда 0.15 мм)
Конструкция и сертификации	• Тип монтажа: На рейку DIN 35 мм (в шкафах ABB Advant Cabinet) • Габариты (Ш×В×Г): 38 × 130 × 90 мм • Вес: ~0.25 кг • Индикаторы: 8 LED “статус канала” (зеленый/красный), 1 LED “питание” (зеленый) • Сертификации: CE, UL 508, RoHS

Преимущества и особенности ABB 07DC92D GJR5252200R0101

Надежность коммутации и защита от перегрузок

Номинальный ток 2 А на канал и поддержка кратковременных перегрузок до 3 А делают ABB 07DC92D GJR5252200R0101 подходящим для управления большинством промышленных нагрузок (электромагнитные клапаны, реле, небольшие нагреватели). Автоматическая защита от коротких замыканий (ток ≤0.5 А) и блокировка неисправных каналов предотвращает повреждение модуля и подключенных устройств, снижая количество аварий и время простоя.
Электрическая изоляция и устойчивость к помехам

Электрическая изоляция между каналами (500 В АС) и защита от ЭМП (EN 61000-6-2) гарантируют, что ABB 07DC92D GJR5252200R0101 работает стабильно в условиях сильных электромагнитных помех (например, вблизи электродвигателей насосов или трансформаторов). Изоляция также предотвращает распространение нештатов между каналами — сбой на одном канале не влияет на работу остальных, что критично для систем с высокой требованием к непрерывности (например, нефтепроводы или химические реакторы).
Детальная диагностика и удобство обслуживания

Диагностика состояния каналов в реальном времени (мониторинг тока, напряжения, состояния) и LED-индикаторы упрощают обслуживание: операторы могут быстро определить причину сбоя (например, красный LED на 2-м канале — перегрузка клапана) без использования сложного ПО. Это сокращает время поиска неисправностей с часов до минут, особенно на крупных объектах с множеством исполнительных механизмов.
Совместимость с системами ABB и гибкость

Полная совместимость с контроллерами ABB Advant Controller 410 и модулями питания ABB HL000986P0006 означает, что ABB 07DC92D GJR5252200R0101 легко интегрируется в существующие системы автоматизации ABB — не требуется перепрограммирование контроллера или изменение схем подключения. Возможность управления различными типами нагрузок (от 0.1 А до 2 А) делает модуль универсальным, что снижает затраты на покупку специализированных выходных модулей.

Примеры применения ABB 07DC92D GJR5252200R0101

Нефтегазовая промышленность: Управление электромагнитными клапанами

На нефтегазовой площадке ABB 07DC92D GJR5252200R0101 управляет 8 электромагнитными клапанами (по 1.2 А каждый) в трубопроводе для распределения нефти по резервуарам. При получении команды от контроллера ABB Advant Controller 410 “закрыть клапан №5” (чтобы остановить подачу нефти в заполненный резервуар) ABB 07DC92D GJR5252200R0101 отключает напряжение на 5-й канал, закрывая клапан за 8 мс. Если клапан заедет (ток возрастает до 2.5 А), модуль плавно ограничивает ток и отправляет сигнал об ошибке в ABB MicroSCADA Pro — оператор отправляет бригаду на устранение заедания, а остальные клапаны продолжают работать, не прерывая распределение нефти.
Химическая промышленность: Контроль нагревателей реакторов

На химическом заводе ABB 07DC92D GJR5252200R0101 управляет 6 нагревателей (по 1.8 А каждый) в реакторах для синтеза пластика. Целевая температура реакции — 180 °C, поддерживаемая циклическим включением/выключением нагревателей. Когда температура падает до 178 °C, контроллер ABB Advant Controller 410 отправляет команду “включить нагреватель №3” — ABB 07DC92D GJR5252200R0101 подает напряжение на 3-й канал, активируя нагреватель. При достижении температуры 182 °C модуль отключает нагреватель. Благодаря точной коммутации (время ≤10 мс) температура поддерживается в диапазоне ±2 °C, что гарантирует качество синтезированного пластика.
Энергетика: Управление вентиляторами охлаждения трансформаторов

На ТЭЦ ABB 07DC92D GJR5252200R0101 управляет 4 вентиляторами охлаждения трансформатора (по 1.6 А каждый). При увеличении температуры трансформатора выше 80 °C контроллер ABB Advant Controller 410 отправляет команду “включить вентиляторы №1 и №2” — ABB 07DC92D GJR5252200R0101 подает напряжение на 1-й и 2-й каналы, активируя вентиляторы. Если температура продолжает расти до 85 °C, модуль включает дополнительно вентиляторы №3 и №4. При возникновении короткого замыкания на 4-м канале модуль блокирует его и сигнализирует об ошибке — вентиляторы №1–3 продолжают охлаждать трансформатор, предотвращая его перегрев.

Сравнение с конкурентами

Сравним ABB 07DC92D GJR5252200R0101 с цифровыми выходными модулями аналогичного класса: Siemens Simatic S7-400 SM 422 (6ES7422-1BL00-0AA0) и Rockwell Allen-Bradley 1756-OB8.

Параметр	ABB 07DC92D GJR5252200R0101	Siemens Simatic S7-400 SM 422	Rockwell Allen-Bradley 1756-OB8
Количество каналов	8	8	8
Номинальный ток/канал	2 А	2 А	2 А
Максимальный кратковременный ток	3 А (10 с)	2.5 А (5 с)	2.8 А (8 с)
Электрическая изоляция	500 В АС (между каналами)	250 В АС (между каналами)	500 В АС (между каналами)
Время коммутации	≤10 мс	≤15 мс	≤12 мс
Совместимость	ABB Advant Controller 410	Siemens S7-400	Rockwell ControlLogix
Рабочая температура	-10 °C – +55 °C	0 °C – +60 °C	0 °C – +60 °C
