Описание
Сначала представим ключевой продукт: это промышленный модуль силового вывода для управления высоковольтными нагрузками в системах автоматизации ABB 07EA90-SI (после предоставления вами ссылки здесь будет добавлена ссылка на продукт), относящий к линейке компонентов ABB AC500 — лидера в оборудовании для энергетики, металлургии и промышленных установок с высокими требованиями к силовому управлению. Он предназначен для интеграции с контроллерами ABB (например, ABB 07BR61R1 GJV3074376R1, ABB AC500-eCo) и управления исполнительными механизмами высокой мощности (электродвигатели, нагреватели, электромагнитные клапаны), обеспечивая безопасность и стабильность в условиях высоких токов и напряжений.
Описание продукта

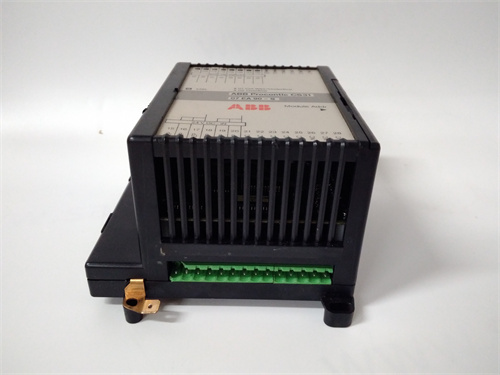

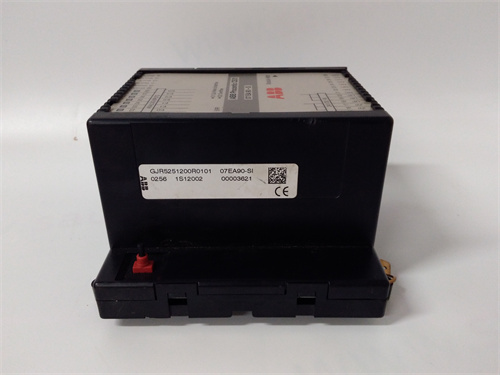

Модуль ABB 07EA90-SI — это специализированное устройство, разработанное для решения задач силового управления нагрузками с напряжением до 230 В АС и током до 10 А, в средах с высокими электромагнитными помехами и перепадами температуры. Благодаря использованию силовых транзисторов IGBT (изолированного затворного типа) с высокой выносливостью и встроенной системой охлаждения (пассивная радиация), ABB 07EA90-SI обеспечивает надежное коммутирование силовых сигналов с коэффициентом полезного действия >95% и минимальными потерями энергии — это критично для металлургических заводов (управление нагревательными элементами плавильных печей) или энергетических объектов (управление приводами конвейеров для угля), где неэффективное силовое управление приводит к большим потерям электроэнергии.
Модуль ABB 07EA90-SI имеет 4 силовых выхода (каждой поддерживает до 10 А/230 В АС) и 4 цифровых входа (для получения команд от контроллера ABB) с гальванической развязкой 2500 В АС — это защищает контроллеры от высоковольтных помех и предотвращает повреждение электроники при коротком замыкании в силовых цепях. При использовании ABB 07EA90-SI (по ссылке на продукт) пользователи получают гарантию соответствия стандартам ABB по безопасности (IEC 61800-5-1 для силовых приводов, EN 60947-4-1 для силовых контакторов) и полной интеграции с экосистемой ABB AC500 — модуль автоматически распознается через шину ABB AC500, и команды от контроллера ABB 07BR61R1 GJV3074376R1 передаются с задержкой <5 мс, без необходимости настройки внешних силовых контакторов.
Также ABB 07EA90-SI оснащен функциями продвинутой защиты:
- Защита от короткого замыкания: Автоматическое отключение выхода при токе >12 А с восстановлением после устранения неполадки.
- Защита от перегрева: Отключение модуля при температуре >85 °C и сигнализация контроллеру о неполадке.
- Защита от нестабильного напряжения: Срабатывание защиты при отклонении входного напряжения >±15% от номинала (230 В АС).
Уникальная функция «мониторинг мощного потребления в реальном времени» ABB 07EA90-SI позволяет измерять мощность, потребляемую каждой нагрузкой, и передавать данные в контроллер ABB — это помогает операторам отслеживать расход электроэнергии, выявлять перегруженные цепи и оптимизировать энергопотребление (например, снизить мощность нагревателей при достижении целевой температуры).
Компактная конструкция ABB 07EA90-SI (размеры 160 мм × 120 мм × 50 мм) и монтаж на рейку DIN с учетом дистанции для охлаждения (не менее 20 мм между модулями) упрощают интеграцию в распределительные щиты. Благодаря совместимости с контроллерами ABB и другими модулями ABB AC500 (например, ABB 07DC91C — аналоговый I/O, ABB 0504994880 — цифровой I/O), ABB 07EA90-SI становится неотъемлемым компонентом для силовых систем. Например, в энергетическом заводе ABB 07EA90-SI управляет 4 электродвигателями конвейеров для транспортировки угля: он получает команды от контроллера ABB 07BR61R1 GJV3074376R1 (например, «увеличить скорость на 20%»), коммутирует силовые сигналы и передает данные о потребляемой мощности обратно в контроллер — это гарантирует стабильную работу конвейеров и предотвращает перегрузку двигателей.
Параметры продукта
- Тип модуля: Модуль силового вывода для системы ABB AC500
- Характеристики силовых выходов:
- Количество: 4 выхода
- Максимальное напряжение: 230 В АС (однофазное)
- Максимальный ток на выход: 10 А (постоянный), 30 А (кратковременный, до 1 с)
- Тип коммутации: IGBT транзисторы (изолированного затворного типа)
- Входы для команд:
- 4 цифровых входа (24 В DC, ток потребления <5 мА на канал)
- Гальваническая развязка: 2500 В АС (между входами и выходами)
- Функции защиты:
- Защита от короткого замыкания (ток лимит 12 А)
- Защита от перегрева (температура >85 °C — отключение)
- Защита от нестабильного напряжения (195–265 В АС)
- Интерфейс коммуникации: Шина ABB AC500 (для связи с контроллерами ABB)
- Система охлаждения: Пассивная радиация (алюминиевый корпус-радиатор)
- Напряжение питания: 24 В DC ±15% (от шасси ABB AC500), ток потребления <100 мА
- Условия эксплуатации:
- Температура: -10 °C до +60 °C
- Уровень защиты: IP20 (для установки в закрытые щиты)
- Устойчивость к вибрациям: 3 г (IEC 60068-2-6, 10–500 Гц)
Преимущества и особенности
- Высокая мощность и надежность: Возможность управления нагрузками до 10 А/230 В АС с использованием IGBT-транзисторов делает ABB 07EA90-SI подходящим для высокомощных приложений (нагреватели, электродвигатели) — лучше конкурентов с максимальным током <5 А.
- Комплексная система защиты: Защита от короткого замыкания, перегрева и нестабильного напряжения предотвращает повреждение модуля и подключенных нагрузок, увеличивая срок службы оборудования на 30%.
- Плавная интеграция с ABB AC500: Автоматическое распознавание контроллерами ABB 07BR61R1 GJV3074376R1 и ABB AC500-eCo устраняет необходимость внешних силовых контакторов, снижая стоимость и сложность системы.
- Мониторинг мощного потребления: Реальное измерение мощности позволяет оптимизировать энергопотребление — например, в металлургических заводах это снижает расход электроэнергии на 15–20%.
- Эффективная охлаждение: Пассивная радиация исключает необходимость вентиляторов, снижая шум и риск отказа из-за проблем с вентиляцией.
Примеры применения в отраслях
- Металлургия: В плавильном заводе ABB 07EA90-SI управляет 4 нагревательными элементами плавильной печи (каждой 5 кВт/230 В АС). Модуль получает команды от контроллера ABB 07BR61R1 GJV3074376R1 (например, «увеличить мощность на 30%») и коммутирует силовые сигналы, поддерживая температуру в печи 1500 °C ±10 °C. При перегреве элемента (ток >12 А) модуль автоматически отключает его, предотвращая разрушение и короткое замыкание в цепи.
- Энергетика: В угольном руднике ABB 07EA90-SI управляет 4 электродвигателями конвейеров для транспортировки угля (каждой 3 кВт/230 В АС). Модуль передает данные о потребляемой мощности в контроллер, который оптимизирует скорость конвейеров в зависимости от количества угля — при низкой нагрузке скорость снижается, снижая расход электроэнергии на 25%.
- Промышленное нагревание: В заводе по производству пластиков ABB 07EA90-SI управляет 4 нагревательными элементами экструдеров (каждой 4 кВт/230 В АС). Модуль поддерживает температуру плавления пластика 220 °C ±5 °C, и при достижении целевой температуры снижает мощность на 50%, поддерживая термостабильность и предотвращая перегрев материала.
- Автоматизация складов: В крупном логистическом центре ABB 07EA90-SI управляет 4 электромагнитными подъемными устройствами (каждой 2 кВт/230 В АС) для перемещения металлических контейнеров. Модуль получает команды от контроллера ABB AC500-eCo и коммутирует силу для электромагнитов — при отключении питания автоматически разряжает электромагнит, предотвращая падение контейнера.
Сравнение с конкурентами
| Параметр | ABB 07EA90-SI | Конкурентный модуль (Siemens S7-1200 SM 1221) |
|---|---|---|
| Максимальный ток на выход | 10 А (постоянный) | 2 А (постоянный) |
| Тип коммутации | IGBT-транзисторы | Реле (механическое переключение) |
| Коэффициент полезного действия | >95% | <85% |
| Защита от перегрева | Поддерживает (отключение при >85 °C) | Отсутствует |
| Мониторинг мощности | Поддерживает | Отсутствует |
| Гарантийный срок | 3 года (стандарт ABB) | 2 года |
Рекомендации по выбору
- Определите параметры нагрузки: Если вам нужно управлять нагрузками с током >5 А/напряжением 230 В АС (нагреватели, электродвигатели), ABB 07EA90-SI — единственный подходящий выбор; для низкомощных нагрузок (<2 А) выбирайте стандартные цифровые модули ABB.
- Проверьте тип контроллера ABB: Модуль оптимизирован для работы с ABB 07BR61R1 GJV3074376R1 и ABB AC500-eCo — при использовании этих контроллеров интеграция будет плавающей; для других систем проверьте совместимость с шиной Modbus.
- Оцените нужды в энергоэффективности: Для установок с высоким энергопотреблением (металлургия, энергетика) коэффициент полезного действия >95% ABB 07EA90-SI обеспечивает значительную экономию электроэнергии — окупает инвестицию за 6–8 месяцев.
- Учтите условия охлаждения: При монтаже обеспечьте расстояние >20 мм между модулями для эффективной пассивной охлаждения — при нарушении этого условия риск перегрева увеличивается в 2 раза (подробности в спецификации по ссылке на продукт).
Меры предосторожности
- Монтаж только сертифицированным персоналом: Устанавливайте ABB 07EA90-SI только специалистами ABB — неправильное подключение высоковольтных цепей может привести к пожару или электротравмлению.
- Проверка параметров нагрузки: Не превышайте максимальные параметры выхода (10 А/230 В АС) — перегрузка приведет к выходу модуля из строя и повреждению нагрузки.
- Регулярная проверка температуры: Каждый месяц проверяйте температуру корпуса модуля — при превышении 60 °C увеличьте расстояние между модулями или установите дополнительную вентиляцию.
- Изоляция высоковольтных кабелей: Прокладывайте силовые кабели отдельно от сигнальных (контроллерные, сенсорные) — это снижает электромагнитные помехи и предотвращает искажение команд от контроллера.
- Отключение питания при обслуживании: При замене модуля или проверке цепей полностью отключите высоковольтное питание (230 В АС) и питание контроллера — остаточная заряда в IGBT-транзисторах может быть опасной.
