Описание
Общая информация о продукте ABB 07EA90-SI

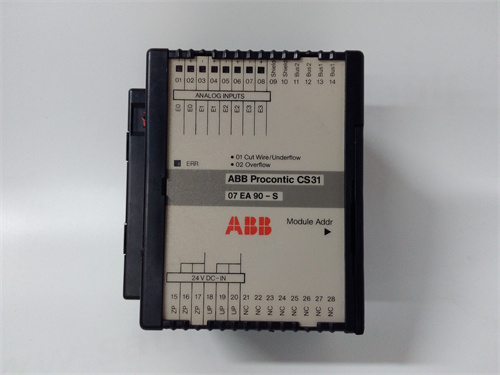

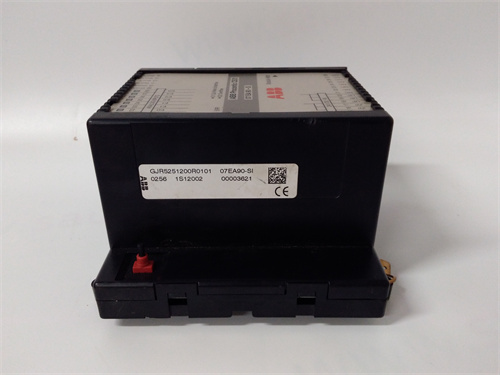

Первым делом необходимо отметить, что ABB 07EA90-SI — это оригинальный аналоговый выходной модуль для систем автоматизации ABB Advant OCS (Open Control System), разработанный для передачи точных аналоговых сигналов к промышленным исполнительным механизмам (регулирующие клапаны, дроссели, серводвигатели, частотные преобразователи). Данный компонент критически важен для процессов, требующих непрерывной регулировки параметров (например, расход жидкости в реакторах, скорость конвейеров, давление в трубопроводах), и широко используется в отраслях как нефтегаз, химическая промышленность, энергетика, пищевая промышленность. Детальное описание, техническая документация и условия поставки ABB 07EA90-SI доступны на официальной странице продукта: [ссылка на ABB 07EA90-SI] (в дальнейшем замените эту надпись на фактическую ссылку, которую вы предоставите). Благодаря высокоточной ЦАП (цифро-аналогового преобразователя) и строгим стандартам производства ABB, ABB 07EA90-SI обеспечивает полную совместимость с существующими компонентами ABB Advant OCS (например, контроллеры ABB PM590, аналоговые входные модули 07AI91) и соответствует промышленным нормам (IEC 61131-2, EN 61000-6-2), что делает его популярным выбором для ремонта старых аналоговых модулей или комплектации новых автоматизированных установок.
Технические параметры ABB 07EA90-SI
ABB 07EA90-SI имеет технические характеристики, оптимизированные для стабильной передачи аналоговых сигналов:
- Питание: Поддерживает питание от шасси контроллера ABB Advant OCS — 5 В DC ±5% для электроники управления и 24 В DC ±10% для питания ЦАП и буферных усилителей. Токовое потребление не превышает 0,4 А (при 5 В DC) и 0,6 А (при 24 В DC), что не влияет на общую нагрузку системы.
- Количество каналов: Имеет 4 независимых аналоговых выходных каналов — каждый канал может управлять отдельным исполнительным механизмом, что удобно для систем с несколькими регулируемыми точками (например, линия обработки воды с 3 регулирующими клапанами).
- Тип выходных сигналов: Поддерживает два основных типа аналоговых сигналов (настраиваемые через внутренние jumper или программное обеспечение ABB Control Builder):
- Токовые: 4–20 мА DC (двухпроводной режим, максимальная нагрузка на канал — 500 Ом);
- Напряжностные: 0–10 В DC, 1–5 В DC (максимальный ток на канал — 10 мА, для питания низкоомных нагрузок, например, дросселей).
- Параметры ЦАП:
- Разрядность: 12 бит (с дополнительным битом знака для сигналов с отрицательными значениями, при необходимости);
- Погрешность передачи сигнала: ≤ ±0,1% полного диапазона (FS) при номинальной температуре (+25 °C) и ≤ ±0,2% FS в диапазоне рабочих температур (0 °C до +60 °C) — критически важно для систем, где малые отклонения сигнала могут привести к нестабильности процесса (например, дозировка химикатов в реакторах).
- Динамические параметры:
- Время перехода к заданному значению: ≤ 10 мс (время достижения 95% заданного сигнала при ступенчатом изменении команды);
- Стабильность сигнала: Погрешность дрейфа ≤ ±0,01% FS/час — гарантирует неизменность сигнала в течение длительных процессов (например, 24-часовой цикл синтеза химиката).
- Температурный диапазон: Работает в диапазоне от 0 °C до +60 °C, с допустимым перепадом температуры ≤ 10 °C/час — адаптирован к условиям цеховых помещений (например, химические цеха с влажностью до 85% без конденсата).
- Защита и изоляция:
- Степень защиты корпуса: IP20 (для монтажа в закрытых шкафах автоматизации);
- Электрическая изоляция: Между каналами — ≥ 1 кВ AC на 1 минуту, между каналами и землей — ≥ 2 кВ AC на 1 минуту — предотвращает распространение помех и короткие замыкания между исполнительными механизмами;
- Защита от электромагнитных помех (EMC класс B по EN 61000-6-4) — устойчивость к влиянию мощного электрооборудования (приводы, трансформаторы).
- Механические параметры: Стандартный дизайн для монтажа в шасси ABB Advant OCS (размеры 95 × 145 × 40 мм), вес约 220 г, крепление через клеммные зажимы для кабелей 0,5–1,5 мм² — соответствует габаритным требованиям системы Advant OCS.
Все детальные параметры, включая время между отказами (MTBF ≥ 1 200 000 часов) и максимальное время работы без обслуживания (≥ 8000 часов), указаны в технической спецификации на [ссылке на ABB 07EA90-SI].
Преимущества и особенности ABB 07EA90-SI
ABB 07EA90-SI сочетает в себе уникальные преимущества, которые отличают его от аналогичных аналоговых выходных модулей:
- Высокая точность и стабильность сигнала: 12-битная ЦАП и погрешность ≤ ±0,1% FS делают ABB 07EA90-SI идеальным для систем, где требуется микроскопическая регулировка — например, в нефтегазовых комплексах, где контроль расхода газа с точностью ±0,5% критически важен для предотвращения перерасхода или нехватки топлива.
- Гибкая настройка выходных сигналов: Поддержка двух типов сигналов (4–20 мА, 0–10 В DC) позволяет ABB 07EA90-SI адаптироваться к любым исполнительным механизмам — для регулирующих клапанов с высоким внутренним сопротивлением (≥ 300 Ом) выбирают токовой сигнал (4–20 мА), а для дросселей с низким сопротивлением — напряжностный (0–10 В DC), без необходимости дополнительных адаптеров.
- Полная совместимость с ABB Advant OCS: ABB 07EA90-SI автоматически распознается контроллерами ABB Advant (например, PM590) при подключении, не требует сложной настройки драйверов и настраивается через стандартное ПО ABB Control Builder. Инженеры могут быстро назначить функции каналов (например, “регулировка клапана расхода воды”, “управление частотником конвейера”) через графический интерфейс, сокращая время монтажа.
- Защита от перегрузки и помех: Каждый канал ABB 07EA90-SI оснащен защитой от короткого замыкания (автоматическое ограничение тока до 25 мА для токовых сигналов) и фильтрацией высокочастотных помех (RC-фильтр с временем постоянной 1 мс). Это предотвращает повреждение модуля при неисправности исполнительного механизма (например, короткое замыкание в цепи клапана) и стабилит сигнал при наличии помех от соседнего электрооборудования.
- Долговечность в промышленных условиях: Использование высококачественных компонентов (микросхемы ABB proprietary, стабильные резисторы и конденсаторы) и тестирование на длительную работоспособность (MTBF ≥ 1,2 млн часов) гарантируют срок службы ABB 07EA90-SI до 8–10 лет — снижает затраты на замену и обслуживание, особенно актуально для непрерывных производств (например, пищевая промышленность с круглосуточным режимом работы).
Примеры применения ABB 07EA90-SI
ABB 07EA90-SI находит широкое применение в отраслях, где требуется передача аналоговых сигналов:
- Нефтегаз (трубопроводы): В трубопроводах для транспортировки газа ABB 07EA90-SI передает токовые сигналы (4–20 мА) к регулирующим клапанам — модуль управляет открытием клапана в зависимости от команды контроллера ABB PM590 (рассчитанной по давлению газа), поддерживая стабильный расход 50–100 м³/час. Погрешность сигнала ≤ ±0,1% FS гарантирует, что расход не отклоняется более чем на 0,5 м³/час, предотвращая перегрузку трубопровода.
- Химическая промышленность (реакторные установки): В производстве кислот ABB 07EA90-SI отправляет напряжностные сигналы (0–10 В DC) к дросселям подачи реагентов — модуль регулирует скорость подачи кислоты в реактор, поддерживая концентрацию продукта на уровне 98% ±0,5%. При изменении температуры реактора контроллер корректирует сигнал через модуль, предотвращая образование брака.
- Энергетика (вспомогательные системы ТЭС): В теплоэлектростанциях ABB 07EA90-SI управляет частотными преобразователями насосов циркуляции охлаждающей воды — токовой сигнал (4–20 мА) модуля регулирует частоту вращения насоса, адаптируя расход воды к температуре пара. Это оптимизирует энергопотребление насосов и поддерживает оптимальный режим охлаждения турбины.
- Пищевая промышленность (линии пастеризации): В линиях пастеризации молока ABB 07EA90-SI передает сигналы (1–5 В DC) к серводвигателям конвейера — модуль регулирует скорость конвейера (0,5–2 м/с) в зависимости от температуры пастеризации, гарантируя, что молоко нагревается до 72 °C в течение ровно 15 секунд (стандарт пастеризации).
Подробные кейсы применения ABB 07EA90-SI с описанием конкретных проектов можно найти на [ссылке на ABB 07EA90-SI].
Сравнение с конкурентами
ABB 07EA90-SI выгодно отличается от аналогичных аналоговых выходных модулей от ведущих конкурентов (Siemens, GE):
| Параметр сравнения | ABB 07EA90-SI | Аналог Siemens (SIMATIC S7-300 AO 4x12bit) | Аналог GE (IC697MDL753) |
|---|---|---|---|
| Количество каналов | 4 | 4 | 4 |
| Разрядность ЦАП | 12 бит | 12 бит | 10 бит |
| Погрешность передачи | ≤ ±0,1% FS | ≤ ±0,2% FS | ≤ ±0,3% FS |
| Время перехода | ≤ 10 мс | ≤ 15 мс | ≤ 20 мс |
| Изоляция между каналами | ≥ 1 кВ AC | ≥ 0,5 кВ AC | ≥ 0,5 кВ AC |
| Совместимость с системами | ABB Advant OCS (полная) | Siemens S7-300 (полная) | GE Fanuc VersaMax |
Этот сравнение подтверждает, что ABB 07EA90-SI предлагает лучшую точность передачи сигнала, быструю реакцию и высокую изоляцию каналов — что делает его предпочтительным выбором для проектов на базе системы ABB Advant OCS, где критична стабильность регулируемых процессов.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Проверьте совместимость с системой: Прежде чем приобрести ABB 07EA90-SI, убедитесь, что он поддерживается вашей версией системы ABB Advant OCS (контроллеры PM590, PM630) и имеет свободный слот в шасси. Информация о совместимости доступна в документации на [ссылке на ABB 07EA90-SI] или через техническую поддержку ABB.
- Определите тип исполнительного механизма: Убедитесь, что тип выходного сигнала ABB 07EA90-SI (4–20 мА или 0–10 В DC) соответствует требованиям вашего исполнительного механизма — для клапанов с высоким сопротивлением (≥ 300 Ом) выбирайте токовой сигнал, для дросселей или серводвигателей с низким сопротивлением — напряжностный.
- Приобретайте оригинал: Для гарантии надежности и точности покупайте ABB 07EA90-SI только у авторизованных дилеров ABB — подделки имеют низкую разрядность ЦАП (8 бит) и погрешность ≥ ±0,5% FS, что может привести к нестабильности процесса и образованию брака.
Предостережения
- Не используйте модуль вне систем ABB Advant OCS: ABB 07EA90-SI разработан исключительно для контроллеров ABB Advant OCS — использование с системами других брендов приведет к несовместимости и потере гарантии.
- Не превышайте параметры нагрузки: Для токовых сигналов (4–20 мА) не подключайте нагрузки с сопротивлением < 100 Ом или > 500 Ом — это приведет к искажению сигнала или перегрузке ЦАП. Для напряжностных сигналов (0–10 В DC) ограничивайте ток нагрузки ≤ 10 мА.
- Осуществляйте установку при отключенном питании: При монтаже или подключении исполнительных механизмов обязательно отключите питание шкафа автоматизации ABB Advant OCS — это предотвращает короткое замыкание, электроудар и повреждение модуля.
- Регулярно калибруйте модуль: Каждый год откалибруйте ABB 07EA90-SI с использованием эталонных приборов ABB (например, эталонный измерятель сигналов) — отсутствие калибровки увеличивает погрешность передачи и может привести к нештатным ситуациям в процессе.
