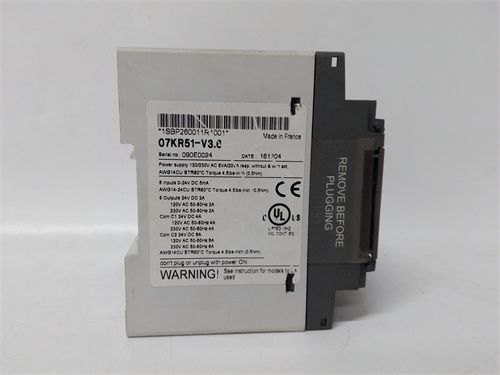

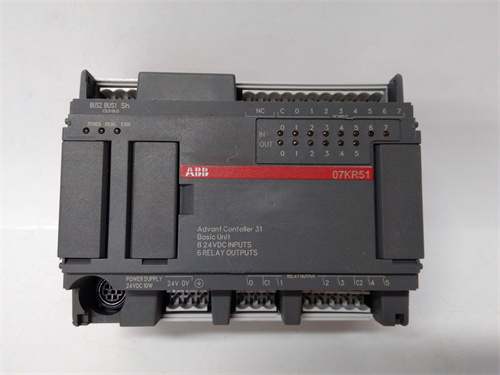

1. Общее описание продукта ABB 07KR51 220VDC
Продукт ABB 07KR51 220VDC (доступен по ссылке: [Ссылка на ABB 07KR51 220VDC]) — это специализированный модуль релейной защиты для среднеи высоковольтных энергетических систем, разработанный брендом ABB, лидером в оборудовании для электростанций, распределительных подстанций и крупных промышленных энергосистем. ABB 07KR51 220VDC относится к категории селективных релейных защит и предназначен для защиты силовых трансформаторов, кабельных линий (до 35 кВ) и генераторов от критических нештатных режимов: короткое замыкание, перегрузка, несимметричный ток и потеря фазы. Особенностью модуля является питание от постоянного тока (220 ВДК) — стандарт для энергетических объектов, где требуется высокая надежность питания даже при сбое переменного тока. Благодаря высокой скорости реакции и селективности (способность отключать только поврежденный участок сети), ABB 07KR51 220VDC предотвращает развитие аварий, минимизируя простои и потери электроэнергии. Это делает его неотъемлемым элементом в безопасной эксплуатации среднеи высоковольтных сетей на энергетических объектах и крупных промышленных предприятиях (металлургия, нефтегаз).
2. Параметры продукта ABB 07KR51 220VDC
Основные технические параметры ABB 07KR51 220VDC определяют его эффективность в защите энергетических систем:
- Тип модуля: селективный релейный защитный модуль для среднеи высоковольтных сетей (до 35 кВ);
- Питание: 220 ВДК (диапазон допустимых напряжений: 198–242 ВДК) — стандарт для энергетических объектов, обеспечивает работоспособность при сбое переменного тока;
- Основные функции защиты:
- Защита от короткого замыкания:
- Настройка порога тока: 5–500 А (через ТТН с коэффициентом трансформации 5–2000/5 А);
- Время задержки: 0,01–10 с (селективная задержка для исключения ложных срабатываний);
- Защита от перегрузки:
- Порог тока: 1–100 А;
- Время задержки: 1–300 с (с тепловым запоминанием для учета накопленного перегрева);
- Защита от несимметричного тока (поперечное замыкание):
- Коэффициент несимметрии: 0,1–0,9;
- Время задержки: 0,1–5 с;
- Защита от потери фазы: автоматическое срабатывание при отключении одной из фаз в трехфазной сети;
- Защита от короткого замыкания:
- Параметры измерения:
- Измерение тока: диапазон 0–500 А (через ТТН), точность ±0,5%;
- Измерение напряжения: 0–35 кВ (через ТН), точность ±0,2%;
- Коммуникационные интерфейсы:
- Порт Modbus RTU (RS485, дистанция передачи до 1500 м) — для связи с системами SCADA ABB (например, ABB Ability™ System 800xA);
- Порт Ethernet (RJ45, опционально) — для дистанционного мониторинга и настройки через веб-интерфейс;
- Выходные сигналы: 4 релейные выходы (нормально разомкнутые/замкнутые) — для управления выключателями, сигнализации аварий;
- Рабочая температура: от -30 °C до +70 °C;
- Класс защиты: IP40 (защита от пыли, для монтажа в закрытых шкафах управления подстанций);
- Селективность: соответствует стандарту IEC 60255-3 — гарантирует отключение только поврежденного участка сети.
3. Преимущества и особенности ABB 07KR51 220VDC
ABB 07KR51 220VDC имеет уникальные преимущества, отличающие его от стандартных защитных модулей:
- Питание от постоянного тока (220 ВДК): ABB 07KR51 220VDC сохраняет работоспособность даже при полном сбое переменного тока (например, при аварии в основной сети) — критично для энергетических объектов, где прерывание защиты недопустимо;
- Высокая селективность: Селективные времена задержки и точные настройки порогов позволяют ABB 07KR51 220VDC отключать только поврежденный участок сети, не затрагивая работоспособные линии — минимизирует площадь остановок и потери электроэнергии;
- Тепловое запоминание перегрузок: Модуль учитывает накопленный тепловой износ оборудования при кратковременных перегрузках — не срабатывает при временном превышении тока, но защищает от длительных перегревов, что увеличивает срок службы силовых устройств;
- Совместимость с ABB экосистемой: ABB 07KR51 220VDC полностью интегрируется с системами SCADA ABB Ability™ System 800xA — позволяет централизовать мониторинг всех защитных модулей, анализировать историю аварий и планировать техническое обслуживание.
4. Примеры применения ABB 07KR51 220VDC в отраслях
ABB 07KR51 220VDC востребован в отраслях с среднеи высоковольтными энергетическими сетями:
- Энергетика: на средневолтных подстанциях (10–35 кВ) — ABB 07KR51 220VDC защищает силовые трансформаторы от короткого замыкания и перегрузки, а также контролирует состояние распределительных линий, передавая данные в систем SCADA ABB Ability™;
- Металлургическая промышленность: на заводах по прокату стали — модуль защищает силовые кабели, питающие прокатные станки, от несимметричного тока (часто возникающего при неравномерной нагрузке на приводы) и предотвращает остановку производственной линии;
- Нефтегазовая отрасль: на добывающих платформах — ABB 07KR51 220VDC защищает генераторы и трансформаторы вспомогательных энергетических систем, где питание от 220 ВДК гарантирует работоспособность защиты даже при сбое основной сети;
- Жилищно-коммерческие комплексы: на крупных ТЭЦ для частного пользования — модуль защищает трансформаторы, питающие здания, от перегрузки (особенно в периоды пикового потребления) и потери фаз, обеспечивая стабильность электроснабжения.
5. Сравнение ABB 07KR51 220VDC с конкурентами
Для наглядности ниже представлено сравнение ABB 07KR51 220VDC с двумя аналогичными защитными модулями (модель AAA — Siemens 7SJ80, модель BBB — Schneider Electric Sepam 40):
| Параметр | ABB 07KR51 220VDC | Конкурент AAA (Siemens) | Конкурент BBB (Schneider) |
|---|---|---|---|
| Тип питания | 220 ВДК (198–242 ВДК) | 110/220 ВА/ВДК | 110/220 ВА |
| Максимальное напряжение защиты | 35 кВ | 35 кВ | 20 кВ |
| Время реакции на короткое замыкание | <0,01 с | <0,02 с | <0,03 с |
| Тепловое запоминание | Да (для перегрузок) | Да | Нет |
| Поддерживаемые интерфейсы | Modbus RTU, Ethernet (опц.) | Profinet, Modbus RTU | Modbus RTU |
| Рабочая температура | -30 °C до +70 °C | -25 °C до +65 °C | -20 °C до +60 °C |
Ключевое преимущество ABB 07KR51 220VDC: специализированное питание от 220 ВДК и более широкий диапазон рабочих температур — это делает его более надежным для энергетических объектов с критическими требованиями к питанию защиты и эксплуатации в суровых условиях (например, северные подстанции). Кроме того, быстрая реакция на короткое замыкание и тепловое запоминание обеспечивают более эффективную защиту дорогостоящего силового оборудования, чем у конкурентов.
6. Советы по подбору и меры предосторожности для ABB 07KR51 220VDC
Советы по подбору
- Определите класс напряжения сети: ABB 07KR51 220VDC защищает сети до 35 кВ — для сетей выше 35 кВ рассмотрите более мощные модели ABB (например, ABB 07KR61);
- Проверьте тип питания: Модуль требует питания 220 ВДК — убедитесь, что на объекте есть резервная система постоянного тока (стандарт для энергетических подстанций);
- Настройте селективность: Перед эксплуатацией настройте времена задержки под конкретную структуру вашей сети — это предотвратит ложные срабатывания и обеспечит отключение только поврежденного участка.
Меры предосторожности
- Регулярная калибровка: Раз в год калибруйте параметры измерения (ток, напряжение) с использованием эталонных устройств — поддерживает точность защиты и предотвращает нештатные срабатывания;
- Тестирование релейных выходов: Каждые 6 месяцев проведите тест реакции релейных выходов — убедитесь, что модуль корректно управляет выключателями и сигнализирует об авариях;
- Защита от электромагнитных помех: Устанавливайте ABB 07KR51 220VDC не ближе 2 м от мощных трансформаторов, силовых кабелей или электродвигателей — помех могут искажать измерения и вызвать ложные срабатывания.
