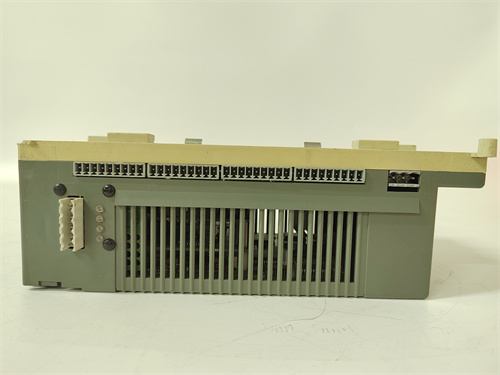

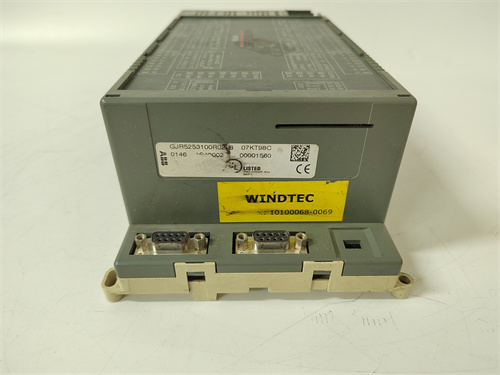

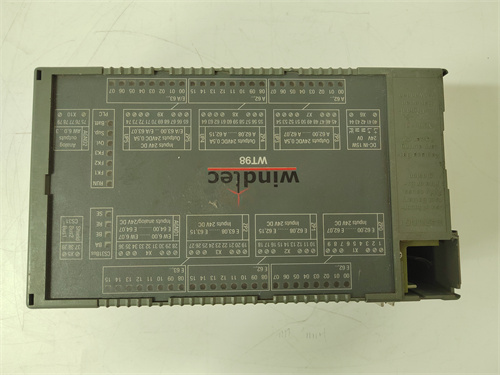

ABB 07KT94-98

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики входов и поддерживаемых датчиков:
  • Количество каналов: 8 независимых;
  • Типы поддерживаемых датчиков:
    • Pt100 (–200 °C до +850 °C);
    • Pt1000 (–50 °C до +300 °C);
    • Ni1000 (–60 °C до +180 °C);
    • Термисторы (NTC/PTC, конфигурируемые);
  • Тип подключения: 2-, 3- или 4-х проводное (для повышения точности Pt100);
  • Точность измерения:
    • Для Pt100: ±0.1 °C (в диапазоне 0–100 °C);
    • Для Pt1000: ±0.2 °C (в диапазоне 0–100 °C);
  • Линейность: ≤0.05% от полного диапазона.
• Характеристики передачи данных и фильтрации:
  • Связь с контроллером: Шина ABB Advant MasterBus;
  • Скорость обновления данных: 100 мс на канал (настраиваемая);
  • Тип фильтрации: Цифровая ФНЧ (константа времени 0.1–10 с);
  • Изоляция: Межканальная — 250 В АС, от шину — 500 В АС (1 минута).
• Защитные функции и эксплуатационные характеристики:
  • Типы защиты: Against обрыва датчика, короткого замыкания, перегрева модуля;
  • Класс электромагнитной совместимости (EMC): 3 (EN 61000-6-2/4);
  • Класс защиты (IP): IP20 (шкафный монтаж);
  • Температурный диапазон работы: -25 °C до +60 °C;
  • Влажность: ≤90% (без конденсации);
  • Тип монтажа: На шасси ABB Advant;
  • Потребляемая мощность: ≤10 Вт;
  • Срок службы (MTBF): ≥400 000 часов.

Преимущества и особенности

• Высокая Точность и Гибкость Подключения: Точность ±0.1 °C для Pt100 и поддержка 2–4-х проводного подключения делают ABB 07KT94-98 идеальным для критических температурных контролей. В металлургии, при нагреве сталеплавильной печи до 1600 °C, модуль обеспечивает стабильное измерение с погрешностью <1 °C, что гарантирует качество стали. Возможность подключения разных типов датчиков (Pt100, Ni1000) позволяет использовать один модуль для контроля разных зон печи, упрощая схему и снижая стоимость.
• Повышенная Изоляция и Иммунитет к Помехам: Изоляция 500 В АС от шину защищает ABB 07KT94-98 от сильных электромагнитных помех, характерных для энергетики. На гидростанциях, где модуль работает рядом с генераторами мощностью 100 МВт, он стабильно измеряет температуру охлаждающей воды, не подвергаясь искажениям сигнала. Это критично для предотвращения перегрева турбин и аварийных остановок.
• Быстрая Обновление Данных и Самодиагностика: Скорость обновления 100 мс и функция самодиагностики позволяют операторам быстро реагировать на изменения температуры. В химической промышленности, при контроле реакции с экзотермическим эффектом, модуль мгновенно фиксирует подъем температуры на 5 °C и сигнализирует в контроллер, который снижает подачу реагента — это предотвращает взрыв реактора. При обрыве Pt100 датчика модуль отправляет ошибку в SCADA за 1 секунду, что сокращает время поиска неисправности.
• Интеграция с Системами ABB и Надежность: Полная совместимость с контроллерами ABB Advant OCS упрощает внедрение ABB 07KT94-98 в существующие системы. При модернизации электростанции не требуется изменений в ПО — модуль автоматически идентифицируется и принимает настройки. Высокий MTBF (≥400 000 часов) гарантирует работу без обслуживания до 45 лет, что снижает затраты на замену.

Примеры применения в отраслях

• Энергетика (Турбинная установка электростанции): Мониторинг температуры масла и обмоток — ABB 07KT94-98 подключен к 8 Pt100 датчикам: 4 для температуры масла в турбине (0–150 °C) и 4 для обмоток генератора (0–180 °C). Модуль передаёт данные в контроллер ABB Advant с обновлением 100 мс, что позволяет операторам отслеживать перегревы в реальном времени. При превышении температуры масла >80 °C контроллер активирует дополнительное охлаждение, предотвращая повреждение турбины. Изоляция 500 В АС защищает от помех от генератора.
• Металлургия (Сталеплавильная печь): Контроль температуры расплава — ABB 07KT94-98 подключен к 6 Pt1000 датчикам (вставленным в стенки печи) и 2 термисторам (для охлаждающей системы). Модуль измеряет температуру расплава (1500–1600 °C) с точностью ±1 °C, что гарантирует правильное содержание углерода в стали. Фильтрация с константой 1 с сглаживает кратковременные всплески температуры от пламени, предотвращая ложные сигналы. При обрыве датчика модуль сразу сигнализирует в SCADA, чтобы оператор мог заменить его без остановки печи.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для систем ABB Advant OCS — выбирайте ABB 07KT94-98 за счёт полной совместимости, в отличие от модулей других производителей, требующих адаптеров.
  2. Для критических температурных контролей (металлургия, энергетика) — высокая точность ±0.1 °C и быстрая обновление данных делают его лучшим выбором.
  3. Для условий с сильными помехами — изоляция 500 В АС ABB 07KT94-98 обеспечивает стабильность, в отличие от модулей с низкой изоляцией.
  Детали по выбору доступны по ссылке: [ссылка на продукт ABB 07KT94-98].
• Предостережения:
  1. Используйте 4-х проводное подключение для Pt100: Это снижает погрешность от сопротивления кабеля, особенно при длине >10 м. Для коротких кабелей (≤5 м) допустимо 3-х проводное подключение.
  2. Не превышайте температурные пределы датчиков: Подключение Pt100 к зонам >850 °C приведет к его разрушению и искажению данных ABB 07KT94-98. Выберите датчики с диапазоном, соответствующим рабочей температуре.
  3. Регулярно калибруйте модуль: Каждые 2 года проверяйте точность с помощью эталонных датчиков — это особенно важно для систем с требованиями к точности (например, фармацевтика).
  4. Монтируйте с соблюдением зазоров: Оставляйте ≥10 мм между ABB 07KT94-98 и другими модулями для эффективного охлаждения, предотвращая перегрев при длительной работе.
