Описание

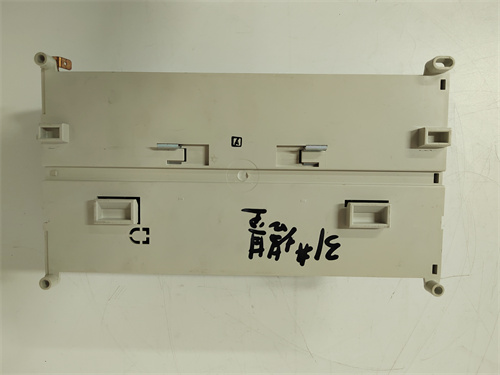

ABB 07KT97 GJR5253000R4270 (ссылка на продукт: [вставьте ссылку]) — это высокоточный промышленный температурный модуль контроллера от компании ABB, разработанный для интеграции в распределенные системы управления процессами (DCS) ABB Advant OCS и Symphony Plus. ABB 07KT97 GJR5253000R4270 специализируется на измерении, обработке и регулировке температурных параметров в критических промышленных процессах (например, в нефтеперерабатывающих заводах, химических реакторах, плавильных печах металлургических предприятий), где требуется максимальная надежность и точность с защитой от аварийных ситуаций.
Описание продукта
ABB 07KT97 GJR5253000R4270 поддерживает подключение до 8 независимых температурных сенсоров различных типов: термопары (J, K, T, E, R, S, B — для измерения высоких температур до 1800 °C) и термистеры ПТ100/ПТ1000 (для точных измерений в диапазоне -200 °C … +850 °C). Это делает модуль универсальным для различных сценариев — например, в плавильной печи стали ABB 07KT97 GJR5253000R4270 может одновременно считывать данные от 4 термопар S (измеряют температуру расплавленной стали ~1600 °C) и 4 термистеров ПТ100 (контролируют температуру корпуса печи ~200 °C), объединяя все данные в единый поток для передачи в DCS.
Основной достоинством ABB 07KT97 GJR5253000R4270 является высокая точность обработки сигналов: абсолютная ошибка измерения не превышает ±0.1 °C для ПТ100/ПТ1000 и ±0.25 °C для термопар (при номинальной температуре), а разрешение составляет 24 бит. Модуль также включает встроенную функцию компенсации холодного спая термопар — автоматически корректирует измерения в зависимости от температуры соединения сенсора с модулем, что устраняет искажения данных, типичные для систем без такой компенсации.
ABB 07KT97 GJR5253000R4270 оснащен многоуровневой защитой и функциями безопасности, критическими для промышленных условий:
- Защита от перегрева и короткого замыкания: Каждый вход для сенсора имеет защиту от короткого замыкания (ограничение тока ≤10 мА) и перегрева (отключение канала при температуре компонентов >105 °C), предотвращая повреждение модуля и сенсоров.
- Галваническая изоляция: Каждый канал имеет galvanic изоляцию 2500 В от других каналов и шкафа DCS, что защищает сигналы от электромагнитных помех (например, от трансформаторов или мощных электродвигателей) и перетоков тока между различными частями системы.
- Функция аварийного отключения: При превышении температуры выше критического порога (задаваемого через DCS) модуль может напрямую отправить сигнал на исполнительные устройства (например, клапаны охлаждения) даже при потере связи с DCS — это предотвращает катастрофические аварии.
Для диагностики ABB 07KT97 GJR5253000R4270 передает детальную информацию о состоянии каждого канала (норма, короткое замыкание, отключение сенсора, превышение температуры) и температуре корпуса модуля в DCS. Это позволяет инженерам быстро локализовать проблемы (например, разрыв кабеля к термопаре или выход сенсора из строя) и устранить их без остановки процесса. Модуль также поддерживает «горячую замену» (hot-swap) в шкафе DCS — его можно извлечь и установить обратно без отключения контроллера, что снижает время простоя производства.
Параметры продукта
- Тип устройства: температурный модуль для DCS ABB Advant OCS/Symphony Plus
- Количество каналов: 8 независимых (настраиваемых под сенсоры)
- Поддерживаемые сенсоры:
- Термопары: J (-210…1250 °C), K (-270…1372 °C), T (-270…400 °C), E (-270…1000 °C), R (0…1768 °C), S (0…1768 °C), B (600…1820 °C)
- Термистеры: ПТ100 (-200…850 °C), ПТ1000 (-200…850 °C)
- Точность:
- Для ПТ100/ПТ1000: ±0.1 °C (при 0 °C)
- Для термопар: ±0.25 °C (при 0…1000 °C)
- Разрешение: 24 бит
- Изоляция: galvanic 2500 В (каждой канал от других и шкафа)
- Защитные функции: защита от короткого замыкания, перегрева, электромагнитных помех; компенсация холодного спая
- Коммуникация: интеграция с шиной DCS ABB Advant OCS/Symphony Plus (PROFIBUS DP)
- Питание: 24 В ПЭ (диапазон 18–30 В ПЭ), ток потребления ≤250 мА
- Тип монтажа: в шкаф DCS ABB Advant OCS/Symphony Plus (стандартная рама)
- Габариты: 160 × 100 × 35 мм (ширина × высота × глубина)
- Класс защиты: IP20 (для монтажа в закрытые шкафы)
- Температурный диапазон эксплуатации: 0…60 °C
- Влажность: 5…95% (неконденсирующаяся)
Преимущества и особенности
- Универсальность сенсоров: Поддержка термопар (для высоких температур) и термистеров (для точных измерений) делает модуль подходящим для разных процессов.
- Высокая точность: Абсолютная ошибка ±0.1 °C и 24-битное разрешение гарантируют надежные данные о температуре.
- Многоуровневая защита: Защита от аварий, galvanic изоляция и функция аварийного отключения повышают безопасность процессов.
- Детальная диагностика: Передача данных о состоянии каналов в DCS упрощает поиск неисправностей.
- Горячая замена: Возможность замены без остановки DCS снижает время простоя производства.
Примеры применения в отраслях
-
Нефтепереработка — Перегонные колонны:
ABB 07KT97 GJR5253000R4270 интегрирован в DCS ABB Symphony Plus, управляющий перегонкой нефти. Модуль подключен к 6 термопар R (измеряют температуру внутри колонны — 200…400 °C) и 2 термистерам ПТ100 (контролируют температуру внешнего обогрева — 150…250 °C). При превышении температуры в верхней части колонны выше 350 °C модуль сигнализирует в DCS, который снижает подачу теплоносителя. Галваническая изоляция каналов защищает сигналы от помех от насосов перекачивания нефти, предотвращая ложные аварийные сигналы. -
Металлургия — Плавильные печи:
Модуль управляет температурой расплавленной стали в электродной печи. ABB 07KT97 GJR5253000R4270 подключен к 4 термопар S (измеряют температуру стали — 1500…1600 °C) и 4 термистерам ПТ100 (контролируют температуру электродов — 800…900 °C). При достижении целевой температуры 1550 °C модуль передает сигнал в DCS, который останавливает нагрев. Функция аварийного отключения гарантирует, что при потере связи с DCS модуль будет снижать мощность нагрева, если температура превысит 1650 °C. -
Химическая промышленность — Реакторы синтеза:
ABB 07KT97 GJR5253000R4270 считывает температуру в реакторе для производства полипропилена. Модуль подключен к 5 термистеров ПТ1000 (точные измерения — 50…80 °C) и 3 термопар K (контроль температуры нагревательных элементов — 100…300 °C). Компенсация холодного спая термопар устраняет искажения данных, что гарантирует стабильность реакции. При отключении одного термистера модуль автоматически переключается на резервный сенсор, не прерывая мониторинг. -
Энергетика — Тепловые электростанции (ТЭС):
Модуль контролирует температуру пара в котлах ТЭС. ABB 07KT97 GJR5253000R4270 подключен к 8 термопар B (измеряют температуру пара — 400…550 °C). При превышении температуры выше 560 °C модуль отправляет сигнал на клапаны охлаждения даже при потере связи с DCS, предотвращая повреждение котла. Детальная диагностика позволяет операторам своевременно заменять изношенные термопары, не останавливая работу котла.
Сравнение с конкурентами
| Параметр сравнения | ABB 07KT97 GJR5253000R4270 | Siemens TM31 (для S7-1200) | Honeywell TC-IAH08 (для Experion) |
|---|---|---|---|
| Количество каналов | 8 | 4 | 8 |
| Поддерживаемые сенсоры | Термопары (7 типов), ПТ100/ПТ1000 | Термопары (4 типов), ПТ100 | Термопары (5 типов), ПТ100/ПТ1000 |
| Точность (ПТ100) | ±0.1 °C | ±0.3 °C | ±0.2 °C |
| Изоляция каналов | 2500 В | 500 В | 2500 В |
| Аварийное отключение | Да | Нет | Да |
| Совместимость | ABB Advant OCS/Symphony Plus | Siemens S7-1200/1500 | Honeywell Experion |
| Преимущество | Широкий выбор сенсоров + высокая точность + аварийная защита | Компактность + низкая стоимость | Стабильность + интеграция с Experion |
ABB 07KT97 GJR5253000R4270 выделяется широким выбором поддерживаемых сенсоров (включая термопары для высоких температур), наивысшей точностью и функцией аварийного отключения — что делает его лучшим выбором для критических процессов (нефтепереработка, металлургия). В отличие от Siemens TM31, он имеет больше каналов и более надежную изоляцию, что гарантирует устойчивость в суровых промышленных условиях.
Рекомендации по выбору
ABB 07KT97 GJR5253000R4270 рекомендуется для:
- Критических промышленных процессов: Нефтепереработка, металлургия, химия — где ошибка в измерении температуры может привести к авариям или браку продукции.
- Систем ABB Advant OCS/Symphony Plus: Для максимальной интеграции и совместимости с защитными функциями DCS.
- Процессов с разными диапазонами температуры: Если нужно одновременно измерять высокие (≥1000 °C) и низкие (≤100 °C) температуры — поддержка термопар и термистеров решает эту задачу.
- Проекты с требованиями к безопасности: Где нужна функция аварийного отключения при потере связи с DCS — например, в плавильных печах или реакторах с горючими веществами.
Если требуется меньше каналов (≤4) или используется DCS другого производителя (Siemens, Honeywell), следует выбирать специализированные модули для этих систем. Для не критических процессов (например, холодильные камеры) можно рассмотреть более простые модели ABB с меньшим набором функций (например, ABB 07KT80).
Меры предосторожности
- Проверка совместимости сенсора: Убедитесь, что тип сенсора (термопара/термистер) и его диапазон температур соответствуют настройкам канала ABB 07KT97 GJR5253000R4270 — использование несоответствующего сенсора приведет к искажению данных или повреждению модуля.
- Правильная подключение термопар: При подключении термопар соблюдайте полярность (красный провод — положительный вывод, черный — отрицательный) — неправильная подключение отключит компенсацию холодного спая и снизит точность.
- Ограничение температуры канала: Не используйте канал за пределами максимального диапазона сенсора (например, термопару J выше 1250 °C) — это повреждает сенсор и модуль.
- Регулярная калибровка: Каждые 12 месяцев калибруйте модуль с использованием эталонных сенсоров — это поддерживает точность измерений на уровне ±0.1 °C.
- Защита кабелей: Используйте экранированные кабели для подключения сенсоров, особенно в зонах с высокими электромагнитными помехами — это предотвращает искажения сигналов и ложные аварийные сигналы.
