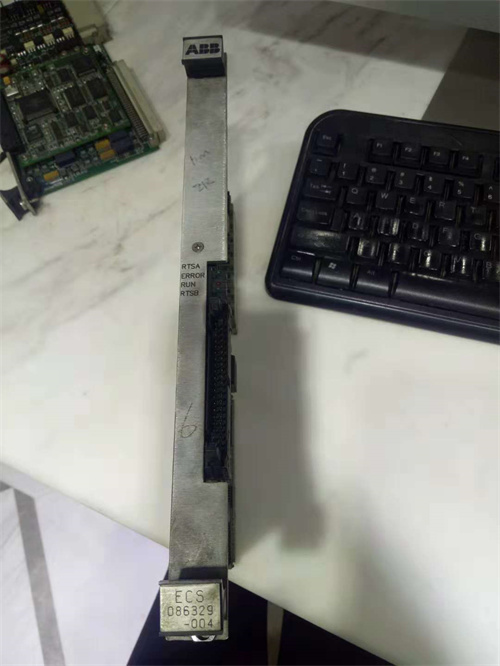

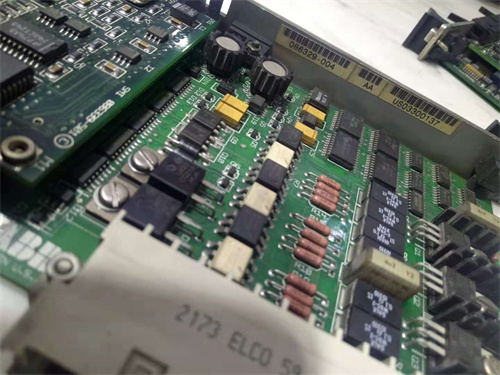

1. Общее описание продукта ABB 086329-004
Продукт ABB 086329-004 (доступен по ссылке: [Ссылка на ABB 086329-004]) — это компактный модуль усиления сигнала для промышленных сетей связи, разработанный брендом ABB, лидером в оборудовании для автоматизации процессов, энергетических систем и промышленных комплексов. ABB 086329-004 относится к категории активных сигнальных усилителей и предназначен для усиления слабых цифровых сигналов в сетях Modbus RTU (RS485) — критически важных для связи междуmicromachines, модулями ввода/вывода и контроллерами ПЛК на крупных промышленных объектах (например, заводы, логистические центры, электростанции). Благодаря высокой усилительной способности и устойчивости к электромагнитным помехам, ABB 086329-004 расширяет максимальную дистанцию передачи данных (до 3000 м) и устраняет искажения сигнала, возникающие из-за длины кабеля или помех от силового оборудования. Это делает его неотъемлемым элементом в построении надежных сетей связи для автоматизационных систем, где стабильная передача данных влияет на безопасность и эффективность производственных процессов.
2. Параметры продукта ABB 086329-004
Основные технические параметры ABB 086329-004 определяют его эффективность в усилении сигналов:
- Тип модуля: активный усилитель сигнала для сетей RS485 (Modbus RTU);
- Основная функция: усиление слабых цифровых сигналов, подавление помех и расширение дистанции передачи данных;
- Параметры усиления:
- Усиление сигнала: регулируемое от 10 дБ до 30 дБ (для адаптации к разной длине кабеля);
- Коэффициент помехоустойчивости (CMRR): ≥60 дБ (при частоте 50/60 Гц) — подавляет перекрестные помехи от силовых кабелей;
- Параметры связи:
- Поддерживаемый протокол: Modbus RTU (стандарт для промышленных сетей);
- Скорость передачи данных: 1200–115200 бод (автоматическое определение скорости или ручная настройка);
- Максимальная дистанция передачи: до 3000 м (при использовании витая пара категории Cat5e/Cat6);
- Количество подключаемых устройств: до 32 узла в сети (стандарт RS485, расширяемый через дополнительные повторяющие устройства);
- Защита и изолированность:
- Электрическая изолировка входа/выхода: 250 В ПН — предотвращает повреждение модуля иmicromachines при нештатных напряжениях;
- Защита от короткого замыкания: автоматическое отключение канала при коротке, восстановление после устранения неисправности;
- Защита от статического электричества: до ±15 кВ (по стандарту IEC 61000-4-2);
- Питание: 24 В ПН (стандарт для промышленных шкафов), потребляемый ток <0,1 А (низкое энергопотребление);
- Рабочая температура: от -20 °C до +60 °C;
- Класс защиты: IP20 (для монтажа в закрытых шкафах управления);
- Габариты: 45 × 75 × 25 мм (компактная конструкция для монтажа на DIN-рейку в шкафу);
- Совместимость: полная совместимость с модулями ABB (например, ABB 07DC92D GJR5252200R0101), контроллерами ПЛК ABB AC 800M и оборудованием других брендов с интерфейсом RS485.
3. Преимущества и особенности ABB 086329-004
ABB 086329-004 имеет уникальные преимущества, отличающие его от стандартных усилителей сигнала:
- Регулируемое усиление: ABB 086329-004 позволяет настроить усиление сигнала от 10 дБ до 30 дБ — это адаптирует модуль к разной длине кабеля (например, 10 дБ для 1000 м, 30 дБ для 3000 м) и предотвращает перегрузку сигнала при коротких дистанциях;
- Высокая помехоустойчивость: Коэффициент CMRR ≥60 дБ гарантирует устойчивость ABB 086329-004 к электромагнитным помехам от мощных двигателей, трансформаторов или силовых кабелей — критично для работы в агрессивных промышленных средах;
- Легкая интеграция: Модуль монтируется на стандартную DIN-рейку и не требует сложной настройки — достаточно подключить входной/выходной кабель RS485 и питание 24 В ПН, после чего он автоматически начинает работать (при использовании автоподбора скорости передачи);
- Низкое энергопотребление: Потребляемый ток <0,1 А делает ABB 086329-004 экономичным решением — его можно подключать к общим блокам питания шкафа без риска перегрузки.
4. Примеры применения ABB 086329-004 в отраслях
ABB 086329-004 востребован в отраслях с крупными промышленными объектами и длинными сетями связи:
- Логистическая промышленность: в крупных распределительных центрах — ABB 086329-004 усиляет сигналы между датчиками уровня товаров в складах (расположенных на расстоянии 2500 м от шкафа управления) и контроллером ПЛК ABB, гарантируя точную передачу данных о наличии продукции;
- Энергетика: на гидроэлектростанциях — модуль усиляет сигналы отmicromachines давления в трубопроводах (расположенных на дистанции 3000 м от центрального контроллера) и передает их в систему SCADA ABB, обеспечивая стабильный мониторинг параметров;
- Химическая промышленность: в заводах по производству химикатов — ABB 086329-004 устраняет искажения сигнала между модулями ввода/вывода (например, ABB 07KT97F1) и контроллером ПЛК, расположенными на расстоянии 1500 м друг от друга, предотвращая ошибки в регулировании реакционных процессов;
- Металлургия: на прокатных станках — модуль усиляет сигналы от датчиков положения металлического листа (расположенных на длине 2000 м) и передает их в контроллер, обеспечивая точную синхронизацию работы приводов.
5. Сравнение ABB 086329-004 с конкурентами
Для наглядности ниже представлено сравнение ABB 086329-004 с двумя аналогичными усилителями сигнала (модель III — Siemens SCALANCE RS485 Repeater, модель JJJ — Schneider Electric Modbus Repeater):
| Параметр | ABB 086329-004 | Конкурент III (Siemens) | Конкурент JJJ (Schneider) |
|---|---|---|---|
| Усиление сигнала | Регулируемое (10–30 дБ) | Фиксированное (20 дБ) | Регулируемое (15–25 дБ) |
| Максимальная дистанция | До 3000 м | До 2000 м | До 2500 м |
| Коэффициент CMRR | ≥60 дБ | ≥50 дБ | ≥55 дБ |
| Поддержка скоростей | 1200–115200 бод (авто/ручной) | 9600–115200 бод (ручной) | 2400–115200 бод (авто) |
| Габариты (Ш×Г×В) | 45×75×25 мм | 50×80×30 мм | 48×78×28 мм |
| Рабочая температура | -20 °C до +60 °C | -10 °C до +55 °C | -15 °C до +55 °C |
Ключевое преимущество ABB 086329-004: сочетание регулируемого усиления (10–30 дБ), максимальной дистанции передачи (3000 м) и высокой помехоустойчивости (CMRR ≥60 дБ) — это делает его более универсальным для разных условий эксплуатации, чем конкуренты с фиксированным усилением или более короткой дистанцией. Кроме того, более широкий диапазон рабочих температур позволяет использовать модуль в условиях, где другие усилители могут выходить из строя.
6. Советы по подбору и меры предосторожности для ABB 086329-004
Советы по подбору
- Определите длину кабеля и уровень помех: Если дистанция между устройствами >2000 м или на объекте сильные электромагнитные помехи — ABB 086329-004 с максимальным усилением 30 дБ и CMRR ≥60 дБ подходит идеально; для дистанций <1000 м используйте усиление 10–15 дБ, чтобы избежать перегрузки сигнала;
- Проверьте тип кабеля: Для достижения максимальной дистанции (3000 м) используйте витую пару категории Cat5e/Cat6 с экранированием — это снижает потерю сигнала и помех;
- Учтите количество устройств: ABB 086329-004 поддерживает до 32 узла в сети — если нужно больше, подключите несколько модулей последовательно (с шагом не более 3000 м).
Меры предосторожности
- Правильное заземление экрана кабеля: При подключении кабеля RS485 заземлите экран на обеих концах — это повышает помехоустойчивость ABB 086329-004 и предотвращает повреждение модуля статическим током;
- Отключите питание при подключении: Не подключайте/отключайте кабели к модулю при включенном питании — это предотвращает короткое замыкание и выход из строя входных/выходных цепей;
- Регулярная проверка сигнала: Периодически измеряйте уровень сигнала с помощью тестеров RS485 — если наблюдается искажение, скорректируйте усиление ABB 086329-004 или проверьте кабель на повреждения.
