Описание

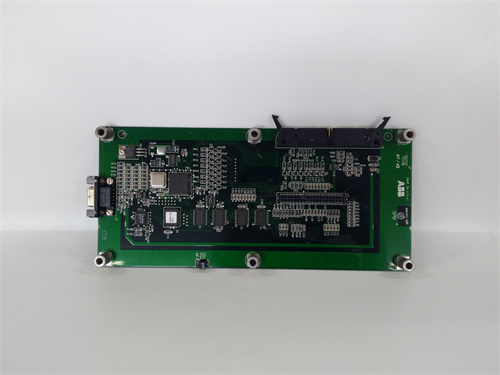

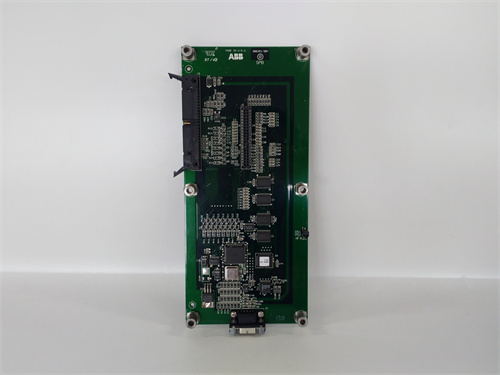

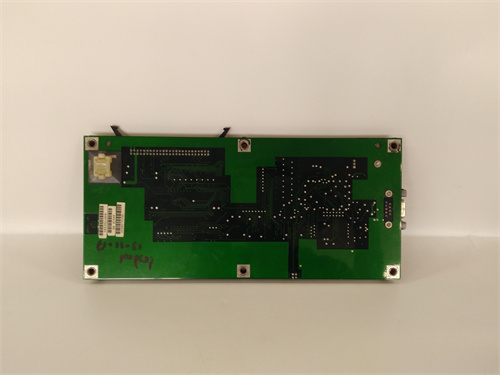

Сначала представим ключевой продукт: это промышленный модуль шасси для монтажа и питания модулей I/O ABB AC500 с функцией централизованной диагностики ABB 086348-001 (после предоставления вами ссылки здесь будет добавлена ссылка на продукт), относящий к линейке компонентов ABB Power Products — лидера в оборудовании для энергетики, пищевой промышленности и металлургии. Он предназначен для интеграции с контроллерами ABB (например, ABB 07BR61R1 GJV3074376R1, ABB AC500-eCo) и модулями I/O ABB (ABB 07DC91C, ABB 07EA90-SI), обеспечивая структурированное монтирование, стабильное питание и централизованное управление состоянием всех компонентов в распределительных щитах.
Описание продукта
Модуль шасси ABB 086348-001 — это специализированное устройство, разработанное для решения задач организации пространства в распределительных щитах и централизации питания/диагностики модулей I/O ABB AC500. Благодаря продуманной конструкции с пазами для монтажа до 8 модулей I/O (шириной 1 модуль DIN) и встроенной шиной питания 24 В DC, ABB 086348-001 обеспечивает удобное монтирование и быструю замену компонентов — при неполадке модуля ABB 07DC91C его можно извлечь и заменить за 2 минуты, без отключения всего шасси, что критично для непрерывных процессов (например, линия производства йогурта в пищевом заводе), где простоя на 5 минут приводит к потере партии продукции стоимостью 100 000 рублей.
Модуль шасси ABB 086348-001 имеет встроенный блок питания с максимальной мощностью 200 Вт (для питания 8 модулей I/O) и защитами от короткого замыкания, перегрева и перенапряжения — это предотвращает повреждение модулей I/O при нестабильном входном напряжении или ошибках монтажа. Особенностью ABB 086348-001 является функция централизованной диагностики: он собирает данные о состоянии каждого подключенного модуля (температура, ток потребления, наличие ошибок) и передает их в контроллер ABB 07BR61R1 GJV3074376R1 через шину ABB AC500 с задержкой <5 мс. При использовании ABB 086348-001 (по ссылке на продукт) пользователи получают гарантию соответствия стандартам ABB по надежности (EN 61000-6-2 для электромагнитной совместимости, IEC 60950-1 для электро безопасности) и полной совместимости с модулями ABB AC500 — достаточно вставить модуль I/O в паз шасси, и он автоматически подключается к шине питания и диагностике, без необходимости ручного подключения кабелей.
Также ABB 086348-001 оснащен уникальными функциями для удобства эксплуатации:
- Индикаторы состояния каждого модуля: На передней панели шасси расположены LED-индикаторы (по одному на каждый модуль I/O), которые отображают его состояние (зеленый — нормально, красный — ошибка) — оператор может визуально оценить состояние системы за 10 секунд, без подключения ноутбука.
- Сигнальный контакт для аварий: Выходной контакт NC/NO, который срабатывает при перегреве шасси или падении напряжения, отправляя сигнал в контроллер для активации алерта (например, звуковой сигнал или сообщение в HMI).
Уникальная функция «мониторинг токопотребления по модулям» ABB 086348-001 измеряет ток, потребляемый каждым модулем I/O, и передает данные в контроллер — при увеличении тока модуля ABB 07EA90-SI на 20% от номинала модуль шасси отправляет предупреждение о возможной перегрузке, позволяя инженерам устранить проблему до выхода модуля из строя.
Конструкция ABB 086348-001 (размеры 350 мм × 120 мм × 40 мм) подходит для монтажа на рейку DIN в стандартных распределительных щитах (ширина 19 дюймов), а уровень защиты IP20 защищает внутренние компоненты от пыли и мелких частиц. Благодаря совместимости с всеми модулями ABB AC500, ABB 086348-001 становится ядром системы автоматизации. Например, в металлургическом заводе ABB 086348-001 монтирует 4 модуля ABB 07DC91C (аналоговый I/O) и 2 модуля ABB 07EA90-SI (силовой вывод): шасси обеспечивает их стабильное питание, а централизованная диагностика позволяет операторам отслеживать состояние каждого модуля через HMI, предотвращая внеплановые остановки прокатной станины.
Параметры продукта
- Тип модуля: Шасси для модулей I/O ABB AC500 с централизованной диагностикой
- Характеристики монтажа:
- Количество пазов для модулей I/O: до 8 штук (ширина 1 модуль DIN)
- Тип монтажа: На рейку DIN (ширина 35 мм)
- Совместимые модули: Все модули ABB AC500 (ABB 07DC91C, ABB 07EA90-SI, ABB 07KT94-98)
- Характеристики питания:
- Входное напряжение: 100–240 В АС (50/60 Гц)
- Выходное напряжение: 24 В DC ±0.5%
- Максимальная мощность: 200 Вт
- Ток максимальный: 8.3 А
- Функции диагностики:
- Сбор данных: Температура шасси, ток потребления каждого модуля, состояние подключения
- Интерфейс передачи данных: Шина ABB AC500 (совместима с Modbus RTU)
- Индикация: 8 LED-индикаторы (состояние модулей I/O) + 1 индикатор питания
- Функции защиты:
- Защита от короткого замыкания (ток лимит 10 А)
- Защита от перегрева (отключение при температуре >70 °C)
- Защита от перенапряжения (отключение при выходном напряжении >26 В DC)
- Условия эксплуатации:
- Температура: 0 °C до +60 °C
- Уровень защиты: IP20
- Устойчивость к вибрациям: 3 г (IEC 60068-2-6, 10–500 Гц)
Преимущества и особенности
- Структурированное монтирование: Возможность установить до 8 модулей I/O делает ABB 086348-001 идеальным для организации пространства в щитах — сокращает время монтажа на 40% по сравнению с хаотичным размещением компонентов.
- Быстрая замена модулей: Пазовая конструкция позволяет извлекать и заменять модули I/O без отключения шасси — критично для непрерывных процессов (пищевая, энергетика).
- Централизованная диагностика: Сбор данных о состоянии всех модулей и передача в контроллер ABB 07BR61R1 GJV3074376R1 позволяет операторам отслеживать систему в реальном времени, снижая время поиска неполадок на 70%.
- Встроенный защищенный блок питания: Защита от короткого замыкания и перегрева предотвращает повреждение дорогих модулей I/O (например, ABB 07KT97H3), увеличивая срок службы системы на 30%.
- Плавная интеграция с ABB AC500: Автоматическое распознавание модулей I/O при вставке в шасси устраняет сложную настройку — модуль ABB 07DC91C запускается за 10 секунд после монтажа.
Примеры применения в отраслях
- Пищевая промышленность: В заводе по производству консервов ABB 086348-001 монтирует 6 модулей ABB 07DC91C (аналоговый I/O) и 2 модуля ABB 07EA90-SI (силовой вывод), отвечающих за температуру автоклавов и управление клапанами подачи продукта. При неполадке одного модуля ABB 07DC91C оператор заменяет его за 2 минуты, не останавливая линию — это сохраняет партию консервов стоимостью 150 000 рублей.
- Энергетика: В теплоэлектростанции (ТЭЦ) ABB 086348-001 подключен к контроллеру ABB 07BR61R1 GJV3074376R1 и монтирует 4 модуля ABB 07KT94-98 (синхронизация) и 4 модуля ABB 07DC91C. Шасси централизует диагностику: при перегреве одного модуля ABB 07KT94-98 индикатор на шасси загорается красным, а контроллер получает сигнал — инженеры устраняют проблему за 5 минут, предотвращая остановку турбины.
- Металлургия: В прокатном заводе ABB 086348-001 монтирует 3 модуля ABB 07EA90-SI (силовой вывод) и 5 модулей ABB 07DC91C, управляющих приводами прокатной станины. Шасси контролирует токопотребление каждого модуля: при увеличении тока на 25% от номинала отправляет предупреждение в контроллер, который снижает нагрузку на привод, предотвращая перегрев и выход из строя.
- Легкая промышленность: В заводе по производству электроники ABB 086348-001 монтирует 8 модулей ABB 07DC91C, отвечающих за контроль положения микросхем на конвейере. Структурированное монтирование позволяет техническому персоналу быстро находить нужный модуль, а централизованная диагностика предотвращает брак электроники (отклонение положения на 0.1 мм вызывает неисправность).
Сравнение с конкурентами
| Параметр | ABB 086348-001 | Конкурентный модуль (Siemens S7-1200 Rail) |
|---|---|---|
| Максимальное количество модулей | до 8 (1 модуль DIN) | до 4 (1 модуль DIN) |
| Встроенный блок питания | 200 Вт (с защитой) | Отсутствует (требует внешнего блока) |
| Централизованная диагностика | Поддерживает (ток, температура, состояние) | Отсутствует (только индикатор питания) |
| Время замены модуля | ~2 минуты | ~10 минут (из-за ручного подключения кабелей) |
| Совместимость с ABB | Полная (AC500, 07BR61R1) | Ограниченная (требует адаптеров) |
| Гарантийный срок | 3 года (стандарт ABB) | 2 года |
Рекомендации по выбору
- Определите количество модулей I/O: Если вам нужно монтировать 5–8 модулей ABB AC500 (например, ABB 07DC91C, ABB 07EA90-SI), ABB 086348-001 — оптимальный выбор; для 1–4 модулей используйте шасси ABB более компактного класса (например, ABB 086347-001).
- Проверьте тип контроллера ABB: Модуль шасси оптимизирован для работы с ABB 07BR61R1 GJV3074376R1 и ABB AC500-eCo — при использовании этих контроллеров диагностика работает без дополнительных настроек; для других систем проверьте совместимость с Modbus RTU.
- Оцените важность быстрой замены: Для непрерывных процессов (пищевая, энергетика) пазовая конструкция ABB 086348-001 критически важна — она сокращает время замены модулей в 5 раз по сравнению с конкурентами.
- Учтите требования к питанию: Если суммарное энергопотребление модулей I/O ≤200 Вт, встроенный блок питания шасси достаточен; для больших нагрузок подключите дополнительный модуль питания ABB 086329-003 (подробности в спецификации по ссылке на продукт).
Меры предосторожности
- Монтаж сертифицированным персоналом: Устанавливайте ABB 086348-001 только специалистами ABB — неправильное подключение входного напряжения (100–240 В АС) может привести к повреждению встроенного блока питания и модулей I/O.
- Не превышайте максимальное количество модулей: Не монтируйте более 8 модулей I/O — это приведет к перегрузке блока питания и выходу шасси из строя.
- Регулярная проверка индикаторов: Каждый день проверяйте LED-индикаторы на шасси — красный свет означает неполадку модуля, желтый — предупреждение о перегреве; устраняйте проблемы немедленно.
- Охлаждение щита: Убедитесь, что распределительный щит с шасси ABB 086348-001 оборудован системой охлаждения — при температуре >60 °C шасси может отключиться для самозащиты, остановив процесс.
- Не извлекайте модули при работе: Не извлекайте модули I/O из шасси во время работы системы — это может привести к короткому замыканию и повреждению других компонентов.
086348-001
