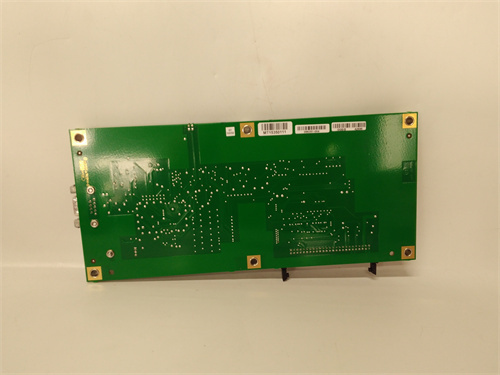

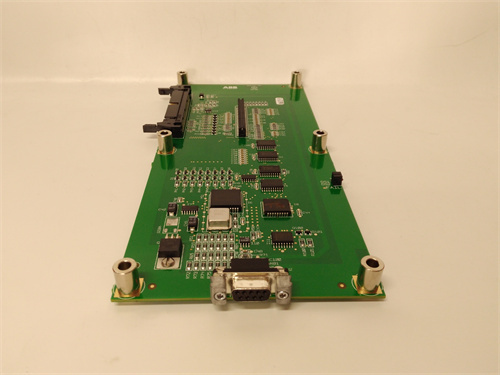

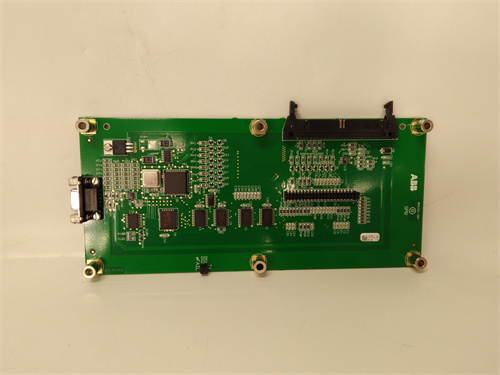

ABB 086348-001

Описание

Общая информация о продукте ABB 086348-001

Технические параметры ABB 086348-001

• Параметры входного питания:
  • Тип входа: Альтернативное напряжение (AC) или постоянное напряжение (DC) — универсальный вход (85–264 В AC / 120–370 В DC);
  • Частота входного AC: 47–63 Гц — адаптивна к сетевым условиям в разных регионах;
  • Максимальный входной ток: ≤ 2 А (при 85 В AC) / ≤ 1 А (при 264 В AC) — снижает нагрузку на входную сеть.
• Параметры выходного питания:
  • Тип выхода: Постоянное напряжение (DC) — 24 В DC ±2% (нормальный режим);
  • Максимальная выходная мощность: 100 Вт — достаточна для питания до 10 модулей S800 I/O (включая контроллер и модули коммуникации);
  • Максимальный выходной ток: 4,2 А (при 24 В DC) — стабильно поддерживается даже при пиковых нагрузках (например, одновременное включение нескольких модулей);
  • Рipple (пulsations) выходного напряжения: ≤ 50 мВpp — минимальные пульсации гарантируют без помехную работу чувствительных модулей (аналоговые I/O, модули синхронизации).
• Защита и надежность:
  • Комплексная защита:
    • От перегрузки: Автоматическое ограничение тока (до 4,5 А) — предотвращает перегрев при подключении лишних модулей;
    • От короткого замыкания: Заземляющий контактор с реакцией ≤ 1 мс — разрывает цепь при коротком замыкании на землю;
    • От переvoltaжа: Защитный диод и предохранитель — блокируют превышение входного напряжения > 370 В DC / 264 В AC;
    • От перегрева: Термисторная защита — отключает модуль при температуре корпуса > 75 °C;
  • Степень защиты корпуса: IP20 (для монтажа в закрытых шкафах S800 I/O);
  • Время между отказами (MTBF): ≥ 5 000 000 часов (при номинальных условиях, согласно данным ABB).
• Температурный диапазон:
  • Рабочий диапазон: -25 °C до +70 °C — адаптирован к экстремальным условиям (холодные склады, жаркие химические цеха);
  • Диапазон хранения: -40 °C до +85 °C — безопасное хранение в условиях без питания.
• Механические параметры:
  • Габариты: 100 × 160 × 40 мм (ширина × высота × глубина) — соответствует габаритам модулей S800 I/O;
  • Вес: 约 350 г;
  • Тип монтажа: Встроенный в слоты шасси S800 I/O — совместим с шассими 19″ и DIN-рейками через адаптер.

Преимущества и особенности ABB 086348-001

1. Универсальный вход питания (AC/DC): Поддержка входного диапазона 85–264 В AC / 120–370 В DC делает ABB 086348-001 гибким для использования в любых регионах и типах сетей — например, в странах с нестабильным AC-питанием (85–110 В AC) или в промышленных установках с DC-системами (240 В DC), модуль стабильно преобразует входное напряжение в 24 В DC, не требуя дополнительных адаптеров.
2. Высокая надежность и защита: Двойная схема защиты (от перегрузки, короткого замыкания, переvoltaжа и перегрева) гарантирует, что ABB 086348-001 не выходит из строя при критических ситуациях. Например, в нефтегазовом комплексе при кратковременном превышении входного напряжения до 300 В AC модуль блокирует опасный ток, защищая подключенные модули I/O и контроллер от повреждения.
3. Полная интеграция с ABB S800 I/O: ABB 086348-001 автоматически синхронизируется с шасси S800 I/O и контроллером AC800M — при подключении он распознается системой, и через ПО ABB Control Builder M можно отслеживать параметры питания (выходное напряжение, ток, температура модуля) в реальном времени. Это позволяет операторам своевременно выявить деградацию модуля (например, снижение выходного напряжения до 23 В DC) и заменить его до полного отказа.
4. Компактность и высокая мощность: При габаритах, равных стандартным модулям S800 I/O, ABB 086348-001 обеспечивает мощность 100 Вт — это позволяет размещать его в шасси вместе с модулями I/O, не занимая дополнительного пространства. Например, в компактном шкафу с 5 модулями I/O и 1 контроллером, один ABB 086348-001 полностью обеспечивает питание всех компонентов.
5. Минимальные пульсации выходного напряжения: Ripple ≤ 50 мВpp критически важно для чувствительных модулей, таких как аналоговые входы ABB AI801 или модули синхронизации — низкие пульсации предотвращают искажения аналоговых сигналов (например, измерения температуры или давления) и гарантируют стабильную коммуникацию между модулями.

Примеры применения ABB 086348-001

• Нефтегаз (компрессорная станция): В газовой компрессорной станции ABB 086348-001 обеспечивает питание шасси S800 I/O, включающего 6 модулей: ABB DSBC176 3BSE019216R1 (цифровые входы), ABB AI801 3BSE008510R1 (аналоговые входы) и контроллер ABB 3BSE013232R1 AC800M. При колебаниях входного питания от 90 В AC до 240 В AC модуль стабильно поддерживает выходное напряжение 24 В DC ±1%, предотвращая остановку контроллера и сброс параметров компрессора.
• Химическая промышленность (реакторная установка): В производстве химических реактивов ABB 086348-001 питает шасси S800 I/O с 8 модулями I/O (для контроля температуры, давления и уровня реактора). При коротком замыкании в одном из модулей аналоговых выходов модуль активирует защиту за 0,8 мс, разрывая цепь и предотвращая перегрев других компонентов. После устранения неисправности он автоматически восстанавливает питание.
• Энергетика (ТЭС с паровой турбиной): В теплоэлектростанции ABB 086348-001 используется в шасси S800 I/O, отвечающем за мониторинг параметров турбины (температура подшипников, давление пара). Модуль работает в условиях температуры окружающей среды +65 °C и поддерживает стабильное питание 4 модулей I/O — термисторная защита предотвращает перегрев, даже при длительной работе в максимальном режиме.
• Металлургия (линия прокатки стали): В сталелитейном заводе ABB 086348-001 питает шасси S800 I/O с модулями коммуникации и цифровыми выходами (для управления приводами валиков). Универсальный вход питания позволяет использовать модуль как с сетью 220 В AC, так и с резервным DC-источником 240 В DC — при отключении AC-питания система автоматически переключается на DC, не останавливая прокатку.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Рассчитайте общую мощность нагрузки: Прежде чем приобрести ABB 086348-001, суммируйте мощность всех модулей S800 I/O и контроллера (например, 10 модулей по 8 Вт = 80 Вт) — убедитесь, что общая нагрузка не превышает 100 Вт (максимальная мощность модуля). Для нагрузок > 100 Вт используйте два ABB 086348-001 в режиме резервирования.
• Проверьте условия входного питания: Если ваша установка использует DC-питание (например, 240 В DC) или работает в регионах с нестабильным AC (85–110 В AC), ABB 086348-001 — оптимальный выбор; для систем с стабильным AC 220–240 В можно также рассмотреть более экономичные модели с односторонним входом.
• Приобретайте оригинал: Для гарантии совместимости с ABB S800 I/O и надежности покупайте ABB 086348-001 только у авторизованных дилеров ABB — подделки имеют слабую защиту (реакция на КЗ ≥ 10 мс) и нестабильное выходное напряжение, что может привести к повреждению модулей I/O.

Предостережения

• Не превышайте максимальную нагрузку: Не подключайте к ABB 086348-001 модули с общей мощностью > 100 Вт — перегрузка приведет к перегреву и выходу модуля из строя, а также к остановке всей системы S800 I/O.
• Монтируйте только в шасси ABB S800 I/O: ABB 086348-001 разработан для монтажа в шасси S800 I/O — использование в других системах (например, Siemens S7) приведет к несовместимости габаритов и контактов, а также к потере функции интеграции с контроллером AC800M.
• Осуществляйте монтаж при отключенном питании: При установке или замене ABB 086348-001 обязательно отключите входное питание (AC/DC) и отсоедините все модули I/O — это предотвращает электроудар и короткое замыкание между контактами модуля.
• Регулярно проверяйте параметры питания: Каждый месяц через ABB Control Builder M отслеживайте выходное напряжение и температуру ABB 086348-001 — снижение напряжения < 23,5 В DC или рост температуры > 70 °C свидетельствует о деградации модуля, который нужно заменить до полного отказа.
