ABB 086349-002

Описание

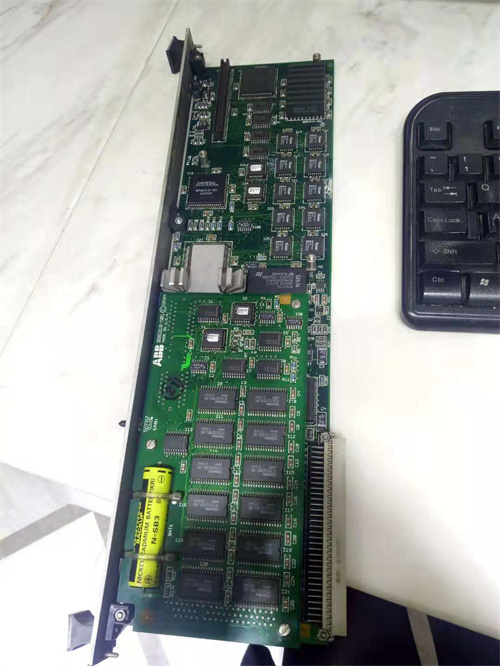

Общая характеристика продукта: ABB 086349-002

Технические параметры ABB 086349-002

Преимущества и особенности ABB 086349-002

1. Легкая интеграция в старые системы Advant OCS
   ABB 086349-002 разработан специально для контроллеров ABB Advant OCS — автоматически распознается контроллером при подключении, без необходимости в обновлении прошивки или настройке дополнительных драйверов. Это критично для объектов, где остановка контроллера для модернизации невозможна (например, котельные ТЭЦ, работающие 24/7). Модуль использует стандартную шину MasterBus 300 Advant OCS, что исключает необходимость изменения существующей проводки или шкафной инфраструктуры.
2. Надежная защита от помех и высокая стабильность
   Galvanic изоляция 500 В АЦП между ABB 086349-002 и шиной Advant OCS защищает контроллер от электромагнитных помех и шунтирующих токов, которые часто возникают в промышленных средах (например, от инверторов, трансформаторов). Изоляция между каналами (250 В АЦП) гарантирует, что неисправность в одном канале (например, короткое замыкание сигнала) не влияет на работу других каналов, повышая общую надежность системы. Время реакции ≤2 мс позволяет использовать модуль для сбора сигналов от систем защиты (например, аварийные кнопки, датчики перегрева), где задержки могут привести к серьезным последствиям.
3. Гибкая настройка каналов и удобство диагностики
   Каждый из 16 каналов ABB 086349-002 можно настроить как нормально открытое (NO) или нормально закрытое (NC) соединение — это позволяет адаптировать модуль к различным типам датчиков (например, NO-датчики положения, NC-датчики аварийной остановки). LED-индикаторы состояния каждого канала позволяют оператору быстро диагностировать неисправности: если индикатор не горит при наличии сигнала, это указывает на проблему с датчиком или кабелем, а не с модулем. Это сокращает время поиска неисправностей и снижает простоя системы.
4. Компактность и долговечность
   С габаритами 80 × 150 × 190 мм ABB 086349-002 имеет компактный дизайн, что позволяет установить несколько модулей в одном шкафу Advant OCS (например, для расширения входов на 32 или 48 каналов). Корпус из алюминия обеспечивает механическую прочность и защиту от коррозии, что важно для использования в условиях с высокой влажностью (например, котельные зоны ТЭЦ). Средний наработанный ресурс (MTBF) ABB 086349-002 превышает 150 000 часов, что соответствует более чем 15 годам непрерывной эксплуатации — это соответствует долговечности самой системы Advant OCS.

Примеры применения ABB 086349-002

1. Энергетика: Модернизация системы контроля котла ТЭЦ
   На ТЭЦ с контроллером ABB Advant OCS ABB 086349-002 расширяет количество цифровых входов для сбора сигналов от 16 датчиков уровня воды и давления в котле:

• 10 каналов ABB 086349-002 подключены к NO-датчикам уровня воды (сигнализируют о достижении верхнего/нижнего уровня), 6 каналов — к NC-датчикам давления (сигнализируют о превышении безопасного порога);
• Модуль передаёт данные в контроллер Advant OCS через шину MasterBus 300 с скоростью 1 Мбит/с — контроллер мгновенно реагирует на изменение параметров (например, открывает клапан подачи воды при низком уровне);
• При возникновении помех от вентиляторов котла изоляция ABB 086349-002 предотвращает искажения сигналов — нет ложных срабатываний датчиков;
• Модуль был установлен за 2 часа, без остановки котла (благодаря горячей замене шинных компонентов), что не повлияло на производство электроэнергии.

2. Нефтегаз: Расширение системы защиты трубопровода
   На нефтепроводном объекте ABB 086349-002 используется для расширения системы защиты от утечек, добавляя 16 входов для подключения датчиков наличия нефти (干 контакты):

• Каждый датчик установлен на участке трубопровода — при утечке нефти контакт замыкается, и ABB 086349-002 передает сигнал в контроллер Advant OCS;
• Время реакции модуля ≤2 мс гарантирует, что контроллер быстро активирует систему аварийного закрытия клапанов и сигнализацию, минимизируя утечку нефти;
• Изоляция между каналами позволяет подключать датчики, расположенные на разных участках трубопровода (расстояние до 1 км), без риска перекрестных помех;
• Диагностические LED-индикаторы ABB 086349-002 позволяют операторам отслеживать состояние каждого датчика через видеокамеры, без необходимости выхода на участок.

3. Электроснабжение: Контроль подстанции с использованием старого контроллера
   На подстанции электроснабжения ABB 086349-002 расширяет входы контроллера Advant OCS для сбора сигналов от 16 кнопок операторской панели (старт/стоп оборудования, аварийная остановка):

• Каналы модуля настроены как NC (нормально закрытое) — при нажатии кнопки контакт размыкается, и модуль передает сигнал в контроллер;
• Это обеспечивает безопасность: если кабель к кнопке разорвётся, контроллер получит сигнал об аварии (так как контакт остался разорванным), а не о нормальном состоянии;
• ABB 086349-002 работает в условиях температуры +50 °C (в шкафу подстанции) без снижения производительности — соответствует требованиям промышленной эксплуатации;
• Модуль не требует дополнительного питания (питается от шины Advant OCS), что упростило монтаж и снизило затраты на модернизацию.

Сравнение с конкурентами

Рекомендации по выбору и эксплуатации

• Выбор: Используйте ABB 086349-002 исключительно для расширения цифровых входов контроллеров ABB Advant OCS. При выборе учитывайте:
  • Тип датчиков: Если используются NO/NC-датчики с сигналом 24 В DC, ABB 086349-002 подходит идеально — каналы легко настраиваются через контроллер;
  • Требования к надежности: При работе в условиях сильных помех (электромагнитные поля, влажность) изоляция ABB 086349-002 гарантирует стабильность, в то время как модули с групповой изоляцией могут вызывать сбои;
  • Срок эксплуатации: Если планируется использовать систему Advant OCS ещё 5–10 лет, ABB 086349-002 с MTBF >150 000 часов обеспечит долговечность без замены.
