Описание
Общее описание продукта

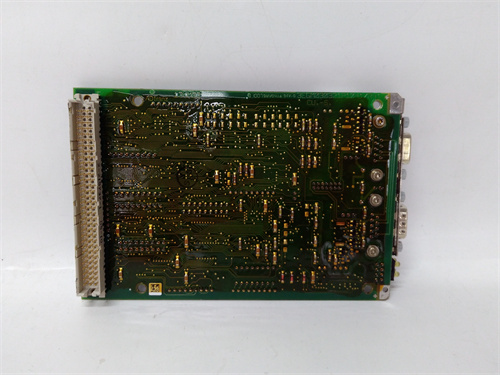

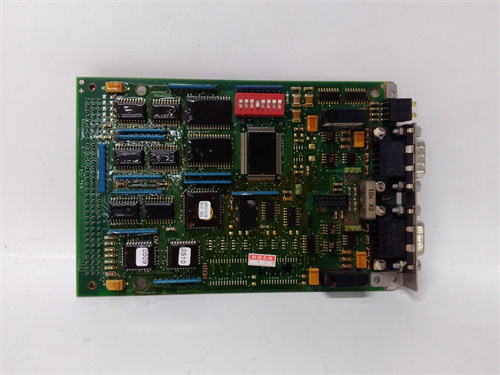

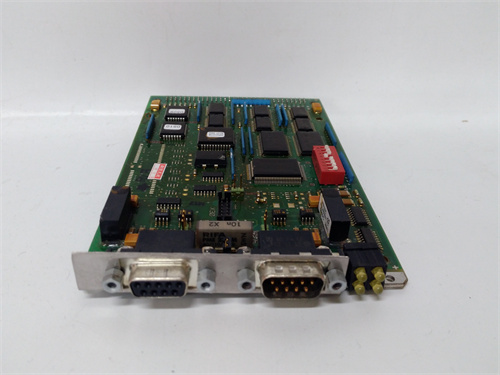

Основным объектом рассмотрения — ABB 12KM02E-V0002 (ссылка на продукт: [вставить ссылку]). Это промышленный модуль силового коммутации компании ABB, разработанный для интеграции с системами автоматизации высоковольтных энергетических объектов (трансформаторные подстанции, линии электропередач, газовые и паровые электростанции) и тяжелой промышленности. ABB 12KM02E-V0002 специализируется на управлении высоковольтными выключателями, контакторами и реле защиты, обеспечивая надежную коммутацию силовых цепей и передачу данных о состоянии оборудования в контроллеры ABB AC800M и DCS ABB 800xA. Благодаря высокой нагрузочной способности, устойчивости к суровым условиям и сертификации по международным стандартам энергетики, ABB 12KM02E-V0002 стал ключевым компонентом в проектах с критическими требованиями к безопасности и стабильности работы силовых сетей. Особенно ценной является его глубокая интеграция с экосистемой ABB и возможность масштабирования, что делает модуль идеальным для модернизации существующих установок и строительства новых энергетических объектов.
Технические параметры продукта
- Тип устройства: Модуль силового коммутации с релейными выходами для высоковольтного оборудования
- Управляемые нагрузки: Высоковольтные выключатели (до 24 кВ), силовые контакторы (до 800 А), реле защиты — через силовые релейные выходы
- Количество каналов:
- Силовые выходы: 8 независимых каналов (релейные контакты, 400 В AC / 110 В DC, максимальный ток 10 А на канал)
- Мониторные входы: 8 дискретных входов (24 В DC) — для регистрации состояния выключателей (открыт/закрыт)
- Электрические характеристики:
- Питание: 24 В DC ±10% (от шейна контроллера ABB AC800M), потребляемая мощность ≤ 15 Вт
- Изоляция: Галваническая изоляция 5000 В AC между силовыми и сигнальными цепями, 2500 В AC между каналами
- Класс безопасности: Согласно IEC 61508 SIL 2 (для систем с средними требованиями к безопасности), IEC 60947-4-1 (стандарты силового электрооборудования)
- Операционные условия:
- Рабочая температура: от -25 °C до +75 °C
- Влажность: До 95% (без конденсации)
- Устойчивость к вибрациям: 15 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к электромагнитным помехам: Согласно IEC 61000-4-2/3/5 (для энергетических сетей)
- Габаритные размеры: 150 мм × 200 мм × 50 мм (компактный дизайн для монтажа в распределительных щитах силового оборудования)
- Класс защиты: IP21 (защита от пыли и вертикальных струй воды — для монтажа в закрытых щитах электростанций)
- Монтаж: DIN-рейковое крепление (совместимо с 35 мм стандартными рейками) или фланцевое крепление к шкафам ABB
- Коммуникационные интерфейсы: RS485 (Modbus RTU), Ethernet (Modbus TCP/IP, PROFINET IO) — для интеграции с контроллерами ABB AC800M и DCS 800xA
- Дополнительные функции: LED-индикаторы состояния каждого канала (включение/ошибка/состояние нагрузки), защита от перегрева (термостат с автоматическим отключением), защита от короткого замыкания (встроенные предохранители), логирование ошибок (последние 100 записей), сертификации CE, IEC 61010-1 и ISO 9001
Преимущества и особенности
- Высокая нагрузочная способность для высоковольтных систем: С максимальным током 10 А на канал и поддержкой нагрузок до 800 А через контакторы ABB 12KM02E-V0002 эффективно управляет мощными силовыми компонентами — например, на трансформаторной подстанции 24 кВ он контролирует выключатели и контакторы, а на электростанции — силовые приводы турбин. Галваническая изоляция 5000 В AC защищает модуль от высоковольтных помехов, характерных для энергетических объектов.
- Комплаентность с стандартами безопасности SIL 2: Сертификация по IEC 61508 SIL 2 подтверждает соответствие ABB 12KM02E-V0002 требованиям к системам с средними рисками — например, в газовых электростанциях он управляет аварийными клапанами сброса, а в трансформаторных подстанциях — реле защиты от коротких замыканий, обеспечивая безопасность персонала и оборудования.
- Глубокая интеграция с системами ABB: ABB 12KM02E-V0002 автоматически распознается контроллерами ABB AC800M и DCS 800xA, и его конфигурация осуществляется через стандартное ПО ABB Control Builder M. Не требуется дополнительная настройка протоколов или адаптеров, что упрощает коммиссиюрование и минимизирует риск ошибок. Протоколы PROFINET IO и Modbus TCP/IP обеспечивают быструю передачу данных о состоянии нагрузок в реальном времени.
- Устойчивость в суровых энергетических условиях: Работа в диапазоне температур -25 °C до +75 °C и устойчивость к вибрациям 15 g делают ABB 12KM02E-V0002 подходящим для эксплуатации в открытых трансформаторных подстанциях (низкие зимние температуры), котельных ТЭЦ (высокие температуры и вибрации) и атомных электростанциях (строгие требования к электромагнитной совместимости).
- Простота диагностики и обслуживания: LED-индикаторы на каждом канале позволяют операторам быстро определить состояние (нормальная работа/ошибка/перегрузка) без дополнительного оборудования. Встроенная защита от перегрева и короткого замыкания автоматически изолирует проблемные каналы, предотвращая повреждение модуля и силового оборудования.
Случаи применения в отраслях
- Энергетика (трансформаторные подстанции 24 кВ): ABB 12KM02E-V0002 управляет 8 высоковольтными выключателями и мониторит их состояние через входные каналы. Модуль передаёт данные о положении выключателей в DCS ABB 800xA через PROFINET IO, позволяя операторам дистанционно управлять коммутацией силовых цепей. При нештатном состоянии выключателя (например, частичное закрытие) модуль активирует аварийный сигнал и отключает соответствующий канал, предотвращая перегрев и повреждение трансформатора.
- Газовые электростанции: Модуль управляет силовыми контакторами подачи топлива в газовые турбины и мониторит состояние реле защиты. ABB 12KM02E-V0002 интегрируется с контроллером ABB AC800M, который регулирует подачу топлива в зависимости от нагрузки на электростанцию. Устойчивость к электромагнитным помехам гарантирует работу вблизи мощных электродвигателей турбин.
- Тяжелая промышленность (металлургические заводы): Модуль управляет силовыми контакторами электродвигателей плавильных печей и мониторит их состояние через дискретные входы. ABB 12KM02E-V0002 работает в условиях высокой температуры (+70 °C) и вибраций, а защита от короткого замыкания предотвращает повреждение модуля при сбое электродвигателя.
- Линии электропередач: Модуль управляет автоматическими релезами на линиях электропередач, мониторя состояние выключателей и передавая данные в систему управления сетями. ABB 12KM02E-V0002 активирует аварийное отключение линии при обнаружении короткого замыкания, предотвращая распространение аварии на другие части сети.
Сравнение с конкурентами
В таблице ниже представлено сравнение ABB 12KM02E-V0002 с аналогичными модулями силового коммутации:
| Параметр | ABB 12KM02E-V0002 | Siemens 3RF2340-1AA04 | Alstom VOOB8-B 12004-106-04 |
|---|---|---|---|
| Количество силовых выходов | 8 (10 А на канал) | 8 (8 А на канал) | 8 (10 А на канал) |
| Максимальное напряжение выходов | 400 В AC / 110 В DC | 400 В AC / 120 В DC | 400 В AC / 110 В DC |
| Мониторные входы | 8 (24 В DC) | 6 (24 В DC) | 8 (24 В DC) |
| Совместимость с системами | ABB AC800M/800xA | Siemens S7-1500/PCS 7 | Alstom Harmony/MaxDNA |
| Цена (примерная) | Высокая | Средняя–Высокая | Высокая |
Ключевые различия: ABB 12KM02E-V0002 выделяется более высокой совместимостью с системами ABB, полным набором мониторных входов (8 каналов) и сертификацией по стандартам энергетики по сравнению с аналогами. Siemens 3RF2340-1AA04 имеет меньше мониторных входов и токовой способности, а Alstom VOOB8-B — ограниченную совместимость с не-Alstom системами. Для проектов с оборудованием ABB и требованиями к управлению высоковольтными нагрузками ABB 12KM02E-V0002 является оптимальным выбором.
Советы по выбору
- Проверьте совместимость с контроллерами: ABB 12KM02E-V0002 идеально совместим с контроллерами ABB AC800M и DCS 800xA. Для систем других брендов (Siemens PCS 7, Alstom MaxDNA) лучше выбрать брендовые модули для обеспечения полной интеграции.
- Оцените параметры управляемых нагрузок: 8 каналов с током 10 А достаточно для управления до 8 силовых компонентов (выключателей, контакторов) с током ≤ 10 А. Для нагрузок > 10 А используйте промежуточные силовые контакторы в сочетании с модулем.
- Учтите условия эксплуатации: В энергетических объектах с температурой < -20 °C или > 70 °C модуль с диапазоном -25 °C до +75 °C гарантирует стабильность. Для открытых подстанций рекомендуется дополнительная защита от атмосферных воздействий.
- Определите потребность в мониторинге: Если требуется контролировать состояние управляемых устройств (открыт/закрыт), 8 мониторных входов ABB 12KM02E-V0002 являются критическим фактором. Для проектов без мониторинга можно выбрать модули без входных каналов.
Меры предосторожности
- Соблюдайте параметры нагрузок: Не превышайте номинальные параметры выходов (400 В AC / 110 В DC, 10 А) — это предотвращает выгорание релейных контактов ABB 12KM02E-V0002. Перед подключением проверяйте параметры управляемого устройства (ток, напряжение) и используйте силовые контакторы для нагрузок > 10 А.
- Отключите питание при монтаже: Перед подключением модуля к шине контроллера или заменой кабелей отключите источник питания (24 В DC) — это предотвращает риск короткого замыкания и электротравмы.
- Регулярно проверяйте индикаторы и диагностику: Каждый месяц проверяйте LED-индикаторы (зеленый свет — нормальная работа, красный — ошибка) и анализируйте логи через ПО ABB Control Builder M. Устраняйте проблемы (перегрузка, обрыв кабеля) своевременно — задержки могут привести к повреждению силового оборудования.
- Используйте сертифицированные кабели: Для подключения силовых нагрузок используйте кабели с сечением не менее 2,5 мм² (для тока до 10 А) и экранированные кабели для сигнальных цепей. Нестандартные кабели могут снизить уровень изоляции и привести к сбоям.
- Используйте только оригинальные запчасти: При ремонте или замене компонентов (например, предохранителей) используйте только оригинальные запчасти ABB — неоригинальные аналоги не соответствуют требованиям к нагрузочной способности и безопасности, что увеличивает риск аварий на энергетических объектах.
