ABB 1MRK000614-ABR00

Описание

Введение в продукт

ABB 1MRK000614-ABR00 — это коммуникационный модуль (Communication Module), разработанный компанией ABB для своих устройств релейной защиты и автоматики серии Relion. Этот специализированный компонент ABB 1MRK000614-ABR00 (замените на предоставленную вами ссылку) обеспечивает расширенные возможности связи для терминалов защиты, поддерживая современные стандарты цифровых подстанций.

Описание продукта

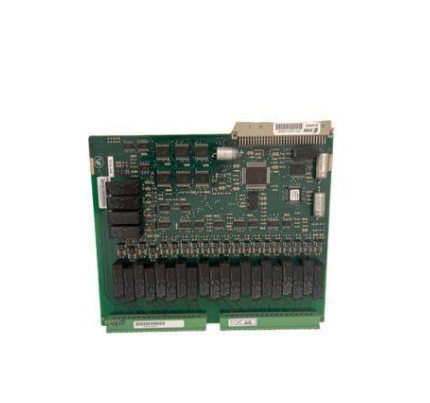

Модуль ABB 1MRK000614-ABR00 представляет собой усовершенствованный коммуникационный интерфейс, предназначенный для установки в корпус основных устройств защиты ABB Relion. Основная функция этого модуля — организация высокоскоростного обмена данными между терминалом защиты и внешними системами по стандарту МЭК 61850. Конструкция модуля 1MRK000614-ABR00 включает мощный процессор связи, схемы гальванической развязки и оптимизированную прошивку для обработки GOOSE-сообщений и MMS-сервисов. Использование модуля ABB 1MRK000614-ABR00 позволяет реализовать полную функциональность цифровой подстанции, обеспечивая быстрый и надежный обмен данными в реальном времени. Модификация -ABR00 указывает на специализированную версию этого коммуникационного модуля с поддержкой конкретных функций стандарта МЭК 61850 и определенных вариантов подключения.

Технические параметры

• Тип устройства: Коммуникационный модуль (Communication Module)
• Модель: 1MRK000614-ABR00
• Основной протокол: IEC 61850
• Интерфейсы связи: 2 x Ethernet 10/100/1000Base-T (RJ-45)
• Поддерживаемые сервисы: GOOSE, MMS, SNTP
• Время передачи GOOSE: < 3 мс
• Поддержка HSR/PRP: Да
• Совместимость: Терминалы защиты серий RED615, REF615, REG615, RET615
• Питание: От основного устройства защиты
• Сертификация: Прошел тестирование на совместимость по стандарту МЭК 61850

Преимущества и особенности

• Высокая производительность: Модуль ABB 1MRK000614-ABR00 обеспечивает минимальное время задержки при передаче GOOSE-сообщений, что критически важно для реализаций быстродействующих защит и автоматик.
• Надежность связи: Поддержка протоколов redundancy HSR/PRP обеспечивает бесперебойную работу даже при отказе одного из сетевых каналов.
• Совместимость с цифровыми подстанциями: Модуль 1MRK000614-ABR00 полностью соответствует требованиям современных цифровых подстанций и поддерживает все необходимые сервисы МЭК 61850.
• Простота интеграции: Использование стандартизированных инструментов конфигурации на основе SCL (Substation Configuration Language) значительно ускоряет процесс ввода в эксплуатацию.
• Расширенный мониторинг: Встроенные функции диагностики и мониторинга качества связи позволяют оперативно выявлять и устранять проблемы в коммуникационной инфраструктуре.

Примеры применения в различных областях

Коммуникационный модуль ABB 1MRK000614-ABR00 применяется в современных энергетических системах:

• Цифровые подстанции: Организация связи между устройствами РЗА и системой управления подстанцией по стандарту МЭК 61850.
• Распределительные сети: Создание защитных схем с обменом GOOSE-сообщениями между устройствами защиты для реализации быстродействующих алгоритмов АПВ, АВР.
• Промышленные энергосистемы: Интеграция устройств защиты главных понижающих трансформаторов и секционных выключателей в единую систему управления предприятием.
• Объекты генерации: Организация связи между устройствами защиты и системой управления на электростанциях различного типа.

Сравнение с аналогами

Прямыми аналогами модуля ABB 1MRK000614-ABR00 являются коммуникационные модули других производителей с поддержкой МЭК 61850, такие как Siemens 7SJ86, Schneider Electric Sepam, GE Multilin. Ключевым преимуществом модуля 1MRK000614-ABR00 является его глубокая интеграция с платформой ABB Relion, обеспечивающая оптимизированную работу всех функций защиты и автоматики. Высокая производительность и надежность делают этот модуль конкурентоспособным решением для проектов цифровизации подстанций.

Рекомендации по выбору и меры предосторожности

• Планирование сетевой инфраструктуры: Перед выбором модуля ABB 1MRK000614-ABR00 разработайте детальную схему сети с учетом требований к пропускной способности и резервированию.
• Проверка совместимости: Убедитесь, что версия firmware основного терминала защиты совместима с модулем 1MRK000614-ABR00 и поддерживает все заявленные функции МЭК 61850.
• Проектирование конфигурации: Разработку SCL-файлов должны проводить инженеры, прошедшие специализированное обучение по стандарту МЭК 61850.
• Организация синхронизации времени: Обеспечьте точную временную синхронизацию всех устройств в системе.
• Тестирование связи: Проведите comprehensive тестирование обмена GOOSE-сообщениями между всеми устройствами системы перед вводом в эксплуатацию.
• Кибербезопасность: Реализуйте меры защиты сетевой инфраструктуры в соответствии с требованиями к кибербезопасности объекта.
• Документирование: Ведите подробную документацию по конфигурации МЭК 61850 и сетевой топологии.
