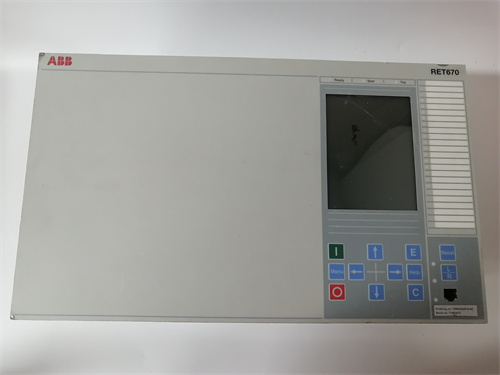

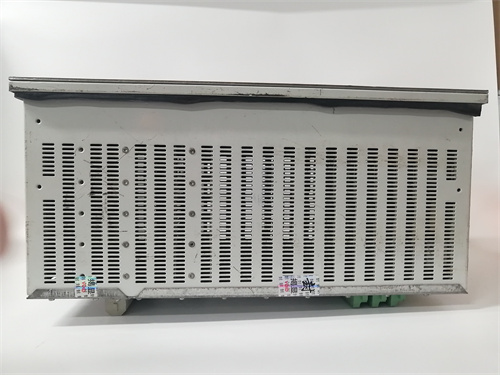

ABB 1MRK002133-ABr02

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики защиты и измерения:
  • Тип реле: Защита трехфазных электродвигателей/си силовых цепей;
  • Диапазон измерения тока: 0.1–630 А (с трансформаторами тока 5 А/1 А);
  • Типы защиты:
    • Перегрузка (класс 5–30, задержка 1–600 с);
    • Короткое замыкание (многоуровневая, задержка 0.01–10 с);
    • Потеря фазы (отключение за 0.1–10 с);
    • Неравномерный ток (20–80% разницы между фазами);
    • Задвижка ротора (для асинхронных двигателей, задержка 1–60 с);
  • Точность измерения тока: ±1% от номинального значения.
• Характеристики коммуникации и интерфейса:
  • Протокол коммуникации: Modbus RTU (RS-485 интерфейс);
  • Скорость передачи данных: 9600–115200 бод;
  • Бит паритета: Нет/Четный/Нечетный;
  • Интерфейс для настройки: USB (подключение к ПК с ПО ABB PowerSuite);
  • Индикаторы: 7 светодиодов (состояние питания, фазы, аварии, коммуникация).
• Эксплуатационные характеристики и защита:
  • Напряжение питания: 24 В DC ±20% (19.2–28.8 В DC);
  • Потребляемая мощность: ≤5 Вт;
  • Класс электромагнитной совместимости (EMC): 3 (EN 61000-6-2/4);
  • Класс защиты (IP): IP20 (для шкафного монтажа);
  • Температурный диапазон работы: -25 °C до +70 °C;
  • Влажность: ≤95% (без конденсации);
  • Тип монтажа: На рельсы DIN (ширина 45 мм);
  • Срок службы (MTBF): ≥500 000 часов.

Преимущества и особенности

• Многоуровневая Защита и Точность: Поддержка 5 типов защиты (перегрузка, короткое замыкание, потеря фазы и др.) и точность измерения ±1% делают ABB 1MRK002133-ABr02 универсальным для защиты различных электродвигателей. В металлургических цехах, при защите приводов конвейеров с мощностью 100 кВт, релей быстро выявляет неравномерный ток (например, 30% разница между фазами) и отключает цепь за 0.5 с — это предотвращает перегрев обмоток двигателя и его выход из строя. Точность измерения позволяет операторам отслеживать фактический ток двигателя и своевременно выявлять неисправности (например, износ подшипников).
• Удаленное Мониторинг и Конфигурация: Протокол Modbus RTU и USB-интерфейс упрощают управление ABB 1MRK002133-ABr02 как локально, так и удаленно. В системах водоснабжения, где насосы расположены на дистанции до 1 км от центра управления, операторы через SCADA-систему отслеживают текущий ток насосов в реальном времени и изменяют параметры защиты (например, увеличивают задержку перегрузки при пиковом потреблении воды) без посещения объекта. ПО ABB PowerSuite позволяет создавать шаблоны настроек для нескольких релей, что сокращает время конфигурации при массовом монтаже.
• Логирование Аварий и Легкая Диагностика: Встроенная память для 50 аварийных событий (время, тип ошибки, значение тока) облегчает анализ причин отказов. При остановке насоса на водопроводе ABB 1MRK002133-ABr02 логирует событие “короткое замыкание” с указанием времени (14:35) и тока (500 А) — оператор может быстро определить причину (например, повреждение кабеля) и устранить ее за 1 час, в отличие от релей без логирования, где поиск занимает до 4 часов. Светодиодные индикаторы позволяют визуально определить состояние реле (например, красный свет — авария, зеленый — нормальный режим) без дополнительного оборудования.
• Надежность и Широкий Диапазон Работы: Температурный диапазон -25 °C до +70 °C и MTBF ≥500 000 часов делают ABB 1MRK002133-ABr02 надежным в экстремальных условиях. В холодных регионах, где насосы работают при температуре -20 °C, релей стабильно выполняет функции защиты, не подвергаясь сбоям из-за низких температур. Защита against электромагнитных помех (класс EMC 3) гарантирует работу вблизи высоковольтных линий (например, на электростанциях), где другие реле могут выдавать ложные сигналы.
• Компактность и Интеграция с Системами ABB: Ширина 45 мм для монтажа на рельсы DIN экономит пространство в шкафах электроники. В системах с множеством двигателей (например, на производственных линиях) можно установить до 8 релей на одном рельсе DIN, что упрощает монтаж и обслуживание. Полная совместимость с ПО ABB PowerSuite и контроллерами ABB AC 800M позволяет интегрировать ABB 1MRK002133-ABr02 в существующие системы автоматизации без дополнительных адаптеров — это снижает затраты на модернизацию.

Примеры применения в отраслях

• Энергетика (Гидростанция, насосные станции): Защита электродвигателей насосов — ABB 1MRK002133-ABr02 подключен к трехфазному двигателю насоса с мощностью 150 кВт (трансформатор тока 500 А/5 А). Релей настроен на защиту от перегрузки (класс 20, задержка 30 с), короткого замыкания (задержка 0.1 с) и потеря фазы (задержка 1 с). При блокировке ротора насоса (из-за засорения) ток двигателя возрастает до 400 А — релей обнаруживает перегрузку и отключает цепь за 25 с, предотвращая перегрев обмоток. Данные о токе и состоянии реле передаются через Modbus RTU в SCADA-систему, где операторы отслеживают работу насоса в реальном времени.
• Промышленность (Металлургический цех, конвейеры): Защита приводов конвейеров — ABB 1MRK002133-ABr02 защищает конвейер для транспортировки стали (двигатель 75 кВт). При перепаде напряжения в сети и потере одной фазы релей отключает конвейер за 0.5 с, предотвращая повреждение двигателя из-за однопфазного режима. Логирование событий позволяет операторам позже проанализировать причину потери фазы (например, повреждение линии электропередач) и принять меры для предотвращения повторения. ПО ABB PowerSuite используется для настройки параметров защиты под конкретные условия работы конвейера (например, увеличение задержки перегрузки при холодной стали).
• Инфраструктура (Водоснабжение, насосные станции): Защита насосов для подачи воды — ABB 1MRK002133-ABr02 установлен в шкафу электроники насосной станции (двигатель 50 кВт). В период пикового потребления воды (утро/вечер) релей автоматически адаптирует параметры перегрузки (увеличивает задержку до 60 с) через Modbus RTU — это позволяет насосу работать с повышенным током без отключения, обеспечивая стабильную подачу воды. При коротком замыкании в кабеле насоса релей отключает цепь за 0.05 с, предотвращая пожар или повреждение распределительного щита.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для защиты трехфазных электродвигателей с требованием многоуровневой защиты (например, насосы, конвейеры) — выбирайте ABB 1MRK002133-ABr02, так как он поддерживает 5 типов защиты, в отличие от аналогов с ограниченным набором функций.
  2. Для систем с удаленным мониторингом (например, насосные станции на дистанции) — протокол Modbus RTU ABB 1MRK002133-ABr02 позволяет интегрировать релей в SCADA, что удобно для удаленного управления.
  3. Для экстремальных температур (–25 °C до +70 °C) — широкий температурный диапазон делает ABB 1MRK002133-ABr02 подходящим для холодных складов, жарких цехах или открытых установок.
  Детали по выбору доступны по ссылке: [ссылка на продукт ABB 1MRK002133-ABr02].
• Предостережения:
  1. Корректно выбирайте трансформатор тока: Трансформатор тока должен соответствовать диапазону измерения реле (0.1–630 А). Использование трансформатора с номинальным током >630 А приведет к потере точности измерения и неисправной работе защиты.
  2. Не превышайте напряжение питания: Работа с напряжением >28.8 В DC повреждает электронику ABB 1MRK002133-ABr02. Перед подключением проверяйте напряжение источника питания и используйте стабилитрон, если необходимо.
  3. Регулярно обновляйте ПО: Используйте актуальную версию ПО ABB PowerSuite (≥6.0) для конфигурации реле — устаревшие версии могут не поддерживать все функции или иметь ошибки в работе с Modbus RTU.
  4. Монтируйте с соблюдением правил коммутации: RS-485 интерфейс для Modbus RTU требует использования экранированного кабеля с длиной не более 1200 м. Неэкранированные кабели или превышение длины приведут к искажениям сигнала и потере коммуникации.
