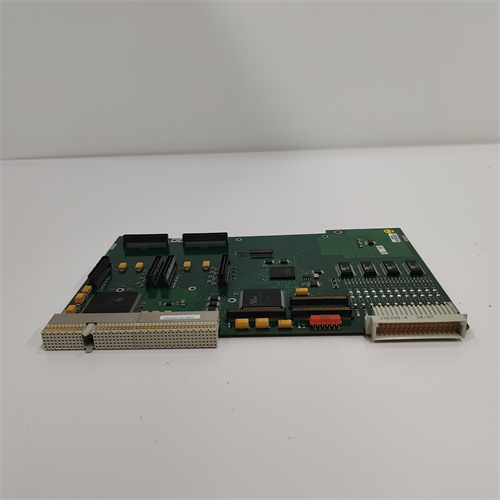

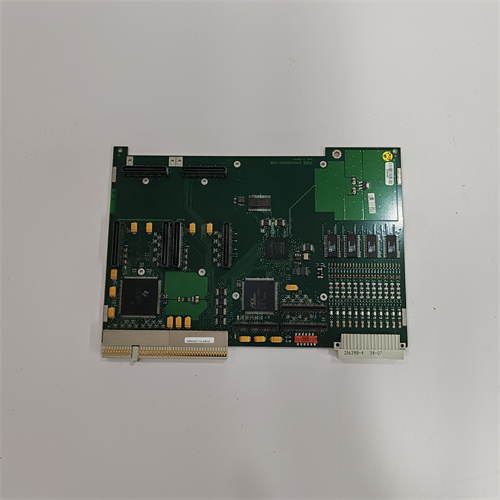

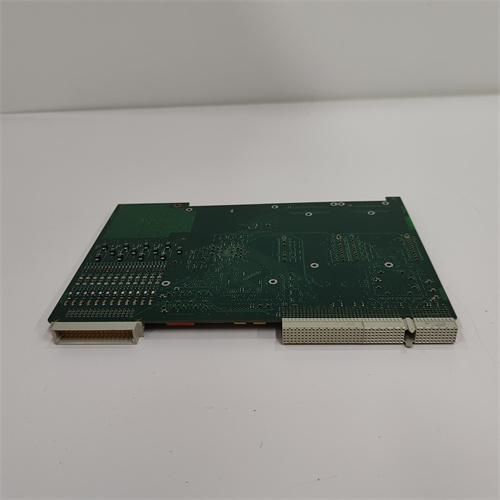

ABB 1MRK002133-AC

Описание

Описание продукта

Технические параметры

• Производитель: ABB
• Модель: ABB 1MRK002133-AC
• Тип модуля: Модуль защиты и контроля электроустановок / релей защиты
• Область применения: Защита распределительных трансформаторов, кабельных линий, моторов и распределительных устройств
• Поддерживаемые режимы защиты:
  • Перегрузка (длиннопериодная и короткопериодная)
  • Короткое замыкание (фазное, фазо-земное, междуфазное)
  • Несимметричные режимы (неравные фазные токи)
  • Потеря фазы
  • Защита от термического перегрева (опционально)
• Параметры измерения:
  • Ток: 0–5 А (напряжение на токоизмерительных трансформаторах 1 А/5 А)
  • Напряжение: 0–100 В (напряжение на напряжениемерных трансформаторах)
  • Частота: 50/60 Гц (автоматическое определение)
  • Мощность: Активная (P), реактивная (Q), полная (S)
  • Энергия: Потребленная/выпущенная активная и реактивная энергия
• Точность измерения:
  • Ток/напряжение: ±0,2% полного диапазона
  • Мощность: ±0,5% полного диапазона
  • Частота: ±0,01 Гц
• Входные сигналы:
  • Токовые входы: 3 фазы + нейтраль (дифференциальные)
  • Напряжностные входы: 3 фазы (3Ф/4Л, 1Ф/2Л)
• Выходные сигналы:
  • Цифровые выходы (DO): 4 релейные канала (НО/НР, настраиваемые)
  • Сигналы аварии/состояния: 2 релейные канала
• Интерфейсы связи:
  • Стандартные: Modbus RTU/TCP, Profibus DP/V1
  • Опциональные: IEC 61850 (SV/GOOSE), DNP3.0
• Работающий диапазон напряжения: 110–240 ВАС / 24 ВДЦ (толерантность ±15%)
• Потребляемая мощность: Максимально 20 Вт
• Температурный диапазон эксплуатации: -25 °C до +70 °C
• Степень защиты: IP40 (панельная установка / монтаж в шкафах)
• Совместимость с системами АСУ:
  • ABB: Symphony Plus, AC 800M
  • Сторонние: Siemens S7-400/1500, Rockwell ControlLogix, Schneider Modicon M580
• Тип клемм: Разъемные антикоррозийные блоки с винтовым креплением (для проводов до 2,5 мм²)
• Вес модуля: ≈ 1,2 кг
• Гарантийный срок: 2 года
• Дополнительные функции:
  • Встроенный логический контроллер (PLC) для настройки пользовательских алгоритмов
  • Датчик событий (SOE) с разрешением до 1 мс
  • Веб-интерфейс для дистанционной настройки и мониторинга
  • Защита от электромагнитных помех (IEC 61000-4-2/-4/-5)
  • Хранилище событий (до 1000 записей)
  • Индикация статуса: LED-индикаторы для режимов работы, аварий и связи

Преимущества и особенности

• Многофункциональность защиты: Комбинация различных режимов защиты (перегрузка, короткое замыкание, несимметрия) позволяет использовать ABB 1MRK002133-AC для защиты различных типов электрооборудования, устраняя необходимость в нескольких специализированных реле.
• Высокоточность измерения: Точность ±0,2% для токов и напряжений и ±0,5% для мощности обеспечивает надежное определение аварийных режимов и точный мониторинг электроэнергопотребления, критические для эффективного управления энергосистемами.
• Универсальная интеграция: Поддержка протоколов Modbus, Profibus и IEC 61850 позволяет интегрировать модуль в существующие системы АСУ и цифровые подстанции, обеспечивая бесперебойную передачу данных о состоянии электроустановок.
• Надежность в суровых условиях: Широкий температурный диапазон (-25 °C до +70 °C), усиленная защита от ЭМП и герметичный корпус (IP40) делают модуль устойчивым к перепадам напряжения, влаге и пыли, что актуально для промышленных и энергетических объектов.
• Простота настройки и эксплуатации: Веб-интерфейс и логический контроллер позволяют дистанционно настраивать алгоритмы защиты и создавать пользовательские сценарии, а хранилище событий и датчик SOE упрощают диагностику причин аварий.
• Соответствие стандартам: Соответствие требованиям IEC 60255 и ANSI/IEEE гарантирует безопасность и компатibilidad модуля с международными стандартами защиты электроустановок, что важно для объектов с международным сертифицированием.

Области применения и примеры использования

• Энергетика (распределительные подстанции): Защита распределительных трансформаторов и кабельных линий от коротких замыканий и перегрузок — ABB 1MRK002133-AC быстро выявляет аварийные режимы и выключает поврежденный участок, предотвращая распространение неисправности и минимизируя время простоя.
• Промышленность (заводы, заводы): Защита электродвигателей, распределительных щитов и технологического оборудования — модуль защищает оборудование от перегрузок при интенсивной работе и мониторит энергопотребление, оптимизируя использование электроэнергии.
• Инфраструктура (торговые центры, офисные здания): Защита внутренних электросетей и распределительных устройств — ABB 1MRK002133-AC обеспечивает безопасность электроснабжения и предотвращает пожары и повреждения оборудования из-за коротких замыканий.
• Транспортная инфраструктура (железные дороги, аэропорты): Защита электросетей станций, терминалов и сигнальных устройств — модуль работает в условиях переменного климата и высоких электромагнитных помех, гарантируя непрерывность электроснабжения критической инфраструктуры.
• Водоканалы и очистные сооружения: Защита насосов, компрессоров и других электроприводов — ABB 1MRK002133-AC защищает оборудование от перегрузок при изменении нагрузки и мониторит состояние электроприводов, предотвращая дорогостоящие ремонты.

Сравнение с конкурентами

• По сравнению с аналогами других брендов (Siemens 7SJ61, Schneider Sepam 80, GE Multilin 369)：
  • Более высокая точность измерения: Точность ±0,2% для токов/напряжений (против ±0,5% у большинства конкурентов) обеспечивает более надежное выявление аварийных режимов и точный мониторинг энергопотребления.
  • Расширенная функциональность логического контроллера: Встроенный PLC позволяет создавать пользовательские алгоритмы защиты, что более гибко, чем у конкурентов с фиксированными режимами.
  • Удобный веб-интерфейс: Дистанционная настройка через браузер упрощает эксплуатацию, в то время как у многих конкурентов требуется установка специализированного программного обеспечения.
• В отличие от бюджетных модулей защиты (Schneider Easergy P3, ABB Tmax XT):
  • Многофункциональность: Комбинация различных режимов защиты и точного измерения параметров делает ABB 1MRK002133-AC подходящим для сложных электроустановок, в то время как бюджетные модули ограничены базовыми функциями защиты.
  • Надежность и отказоустойчивость: Использование высококачественных компонентов и усиленная защита от ЭМП гарантируют длительную работу в суровых условиях, в то время как бюджетные модули предназначены для малозагруженных сетей.

Советы по выбору и предостережению

• Убедитесь в совместимости ABB 1MRK002133-AC с типами токоизмерительных (ТТ) и напряжениемерных (НТ) трансформаторов на объекте (номинальные значения 1 А/5 А для ТТ и 100 В для НТ) — техническая документация содержит детальные требования к входным сигналам.
• При монтаже модуля обеспечьте соблюдение расстояния не менее 10 см от мощных источников электромагнитных помех (трансформаторы, силовые шины) и надежное заземление (сопротивление заземления не более 4 Ом) — это повышает устойчивость к помехам и гарантирует правильную работу алгоритмов защиты.
• Используйте только оригинальные кабели и крепежные элементы ABB для подключения входных/выходных сигналов и связи — некачественные компоненты могут привести к искажению сигналов, потере точности и нестабильной работе модуля.
• Перед запуском произведите калибровку модуля с использованием стандартных измерительных средств и настройте алгоритмы защиты в соответствии с требованиями к конкретному типу электрооборудования (например, разные настройки для трансформаторов и моторов).
• Регулярно обновляйте прошивку модуля через официальный портал ABB и архивируйте записи событий — это поддерживает актуальность функциональности, исправляет ошибки и упрощает диагностику при авариях.
• Избегайте монтажа модуля в зонах с температурой за пределами указанного диапазона (-25 °C до +70 °C), высокой влажностью (более 85% с конденсатом) или агрессивными химикатами — это может привести к повреждению компонентов и потере гарантии.
