Описание

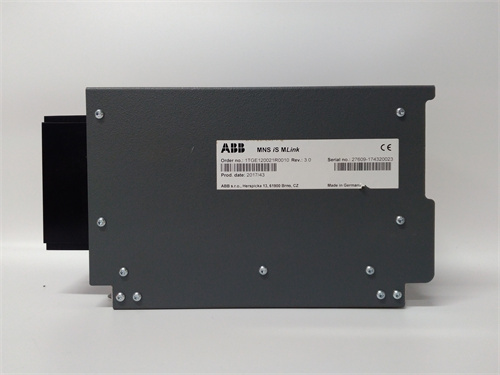

Общая характеристика продукта: ABB 1TGE120021R0010
Первым делом рассмотрим промышленный контактор средней мощности — ABB 1TGE120021R0010, относящийся к серии ABB Tmax T2 Contactors (специализирующейся на коммутации электродвигателей, нагревательных устройств и других промышленных нагрузок в сетях переменного тока). Это устройство предназначено для управления мощными нагрузками (до 45 кВт при 400 В AC) через сигналы от контроллеров или автоматических систем, обеспечивая надежную коммутацию, защиту от перегрузки и совместимость с современными автоматизированными комплексами. ABB 1TGE120021R0010 выделяется компактным дизайном, высокой механической долговечностью (до 1 млн операций коммутации), низким энергопотреблением катушки и поддержкой широкого диапазона напряжений катушки, становясь ключевым элементом для пищевых производств, металлургических заводов, насосных станций и систем вентиляции — где требуется безопасное и эффективное управление мощными электроприводами.
ABB 1TGE120021R0010 гарантирует стабильную работу даже при частых циклах включения/выключения: например, в насосной станции контактор управляет электродвигателем насоса мощностью 37 кВт (400 В AC), получая команды от контроллера ABB PM820-1 через цифровой выходной модуль ABB HIES308461R. При сигнале “включить” катушка ABB 1TGE120021R0010 создает магнитное поле, замыкая основные контакты и подавая питание на двигатель; при сигнале “выключить” контакты размыкаются, останавливая насос. Благодаря низкому энергопотреблению катушки (≤10 ВА) ABB 1TGE120021R0010 минимизирует энергопотребление всей системы, а высокая температура устойчивости (до +60 °C) позволяет использовать его в жарких производственных цехах. Поддержка напряжения катушки 24 В DC также делает ABB 1TGE120021R0010 совместимым с модулями питания ABB (например, ABB IEPAS02), что упрощает интеграцию в существующие автоматизированные системы.
Особенно стоит отметить, что ABB 1TGE120021R0010 оснащен защитными элементами: антидуговые экраны для уменьшения арcing при размыкании контактов (продлевая их срок службы) и индикатором состояния (механический флажок), который визуально сигнализирует о замыкании контактов. Контактор также легко монтируется на DIN-рейл или панель, что ускоряет установку и обслуживание. Полную информацию о ABB 1TGE120021R0010, включая технические спецификации, схемы подключения и таблицы совместимости с нагрузками, можно найти по ссылке: [ссылка на продукт ABB 1TGE120021R0010] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB 1TGE120021R0010
Технические характеристики ABB 1TGE120021R0010 соответствуют стандартам IEC 60947-4-1 (контакторы для коммутации нагрузок), EN 61000-6-2 (ЭМС-устойчивость) и UL 508 (промышленное электрооборудование):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный контактор (AC-3), серия ABB Tmax T2 Contactors |
| Основные параметры коммутации | • Тип нагрузки: AC-3 (электродвигатели с замоткой ротора, запуск и остановка) • Номинальное напряжение (основные контакты): 400 В AC (50/60 Гц) • Номинальный ток (основные контакты): 40 А • Максимальная мощность нагрузки: 45 кВт (при 400 В AC, 50 Гц) • Количество контактов: 3 основные ( normally open, NO) + 1 вспомогательный (NO/NC — настраиваемый) • Температурный коэффициент тока: -1%/°C (при температуре >40 °C) |
| Параметры катушки управления | • Тип катушки: DC • Номинальное напряжение катушки: 24 В DC ±10% • Энергопотребление катушки: ≤10 ВА (номинальное) • Ток катушки: ≤0.4 А (номинальный) • Время срабатывания: ≤100 мс • Время отключения: ≤50 мс |
| Механические и эксплуатационные характеристики | • Механическая долговечность: До 1 млн операций • Электрическая долговечность (AC-3, 40 А, 400 В): До 100 тысяч операций • Класс защиты (IP): IP20 (защита от пальцев и крупных предметов) • Рабочая температура: -25 °C – +60 °C • Хранителистая температура: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) |
| Защитные и вспомогательные элементы | • Антидуговые экраны: Встроенные (для уменьшения арcing контактов) • Индикатор состояния: Механический флажок (визуальное подтверждение замыкания контактов) • Защита от перегрева: Совместим с термреле ABB TA25DU (для защиты двигателей от перегрузки) • ЭМС-устойчивость: EN 61000-6-2 (класс A) — иммунитет к помехам |
| Конструктивные параметры | • Тип монтажа: DIN-рейл (EN 50022, 35 мм) или панельное (через крепежные отверстия) • Габариты (Ш×В×Г): 55 мм × 105 мм × 80 мм (ширина × высота × глубина) • Вес: ~0.6 кг • Материал корпуса: Пластик UL 94 V-0 (негорючее) • Разъемы: Сcrew terminals (для основных контактов: 16 мм²; для катушки: 2.5 мм²) |
| Сертификации | CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие IEC 60947-4-1, EN 61000-6-2. |
Преимущества и особенности ABB 1TGE120021R0010
-
Универсальность для различных нагрузок и совместимость с автоматикой ABB
Поддержка режима AC-3 (управление электродвигателями) и совместимость с контроллерами ABB PM820-1/PM803F, модулями питания ABB IEPAS02 и цифровыми выходами ABB HIES308461R делают ABB 1TGE120021R0010 универсальным для систем на базе оборудования ABB. В отличие от контакторов Siemens 3RT2036 (требуют дополнительных адаптеров для подключения к ABB контроллерам) или Schneider Electric LC1D40 (нижняя механическая долговечность — 500 тысяч операций), ABB 1TGE120021R0010 обеспечивает прямую интеграцию и длительную работу в интенсивных режимах. -
Низкое энергопотребление и высокая долговечность
Энергопотребление катушки ≤10 ВА снижает общую нагрузку на систему питания, а механическая долговечность до 1 млн операций позволяет использовать ABB 1TGE120021R0010 в приложениях с частыми циклами включения/выключения (например, насосные станции, конвейеры). Антидуговые экраны продлевают срок службы контактов, уменьшая необходимость в ремонтах и заменах — по сравнению с контакторами без антидуговых защит, срок службы увеличивается на 30–50%. -
Компактный дизайн и простота монтажа
Габариты 55 мм × 105 мм × 80 мм позволяют монтировать ABB 1TGE120021R0010 в небольших щитах или плотно размещать несколько контакторов в одном шасси. Легкий монтаж на DIN-рейл сокращает время установки до 5–10 минут, а четко маркированные разъемы упрощают подключение проводов (не требуется поиск схемы при обслуживании). -
Визуальный индикатор и совместимость с защитными устройствами
Механический индикатор состояния позволяет операторам быстро проверять замыкание контактов без снятия крышки щита — это сокращает время диагностики при неполадках. Совместимость с термреле ABB TA25DU также обеспечивает дополнительную защиту электродвигателей от перегрузки: при превышении тока термреле размыкает цепь катушки ABB 1TGE120021R0010, останавливая двигатель и предотвращая его повреждение.
Примеры применения ABB 1TGE120021R0010
- Насосная станция: Управление электродвигателем насоса
В городской насосной станции ABB 1TGE120021R0010 управляет электродвигателем насоса мощностью 37 кВт (400 В AC), обеспечивающим подачу воды в жилые районы:
- Контроллер ABB PM820-1 отправляет команду “включить” через модуль ABB HIES308461R — катушка ABB 1TGE120021R0010 замыкает основные контакты, подавая питание на двигатель;
- При падении давления в трубопроводах контроллер увеличивает скорость насоса (через частотный преобразователь), а ABB 1TGE120021R0010 поддерживает стабильную коммутацию питания;
- Термреле ABB TA25DU, подключенное в цепь катушки, отключает контактор при перегрузке двигателя (например, при засорении труб), предотвращая сгорание обмоток.
- Пищевое производство: Управление конвейером упаковки
В пищевом заводе ABB 1TGE120021R0010 управляет электродвигателем конвейера упаковки мощностью 7.5 кВт (400 В AC):
- Контроллер ABB PM803F синхронизирует работу конвейера с другими механизмами (пusherы, сальники) — ABB 1TGE120021R0010 коммутирует питание двигателя по сигналам контроллера;
- Компактный дизайн контактора позволяет монтировать его в щите рядом с модулем питания ABB IEPAS02, экономя место в производственном цехе;
- Визуальный индикатор состояния позволяет операторам быстро проверять работу контактора — при неполадке (например, разрыв катушки) флажок остается в положении “отключено”, и ремонт начинается сразу.
- Металлургический завод: Управление нагревательным устройством
В металлургическом заводе ABB 1TGE120021R0010 коммутирует питание нагревательного элемента мощностью 40 кВт (400 В AC), используемого для подогрева металлических заготовок:
- Контроллер ABB PM820-1 регулирует температуру через термокуплю — при достижении заданной температуры контроллер отключает ABB 1TGE120021R0010, останавливая нагрев;
- Высокая температура устойчивости (+60 °C) позволяет контактору работать в жарких условиях цеха (температура до 55 °C) без перегрева;
- Антидуговые экраны предотвращают образование искр при размыкании контактов, что критично для безопасного работы в цехах с горячими металлами.
Сравнение с конкурентами
Сравним ABB 1TGE120021R0010 с контакторами Siemens 3RT2036-1AP00 и Schneider Electric LC1D40M7:
| Параметр | ABB 1TGE120021R0010 | Siemens 3RT2036-1AP00 | Schneider Electric LC1D40M7 |
|---|---|---|---|
| Номинальный ток | 40 А | 40 А | 40 А |
| Максимальная мощность (400 В AC) | 45 кВт | 45 кВт | 45 кВт |
| Напряжение катушки | 24 В DC | 24 В DC | 230 В AC |
| Механическая долговечность | 1 млн операций | 800 тысяч операций | 500 тысяч операций |
| Энергопотребление катушки | ≤10 ВА | ≤12 ВА | ≤15 ВА (AC) |
| Совместимость с ABB | Полная (PM820-1, IEPAS02) | Ограниченная (требует адаптера) | Ограниченная (требует модуля DC/AC) |
| Стоимость (примерная) | Средняя | Высокая | Средняя |
Вывод: ABB 1TGE120021R0010 превосходит конкурентов по механической долговечности, низкому энергопотреблению катушки и совместимости с оборудованием ABB. По сравнению с Siemens 3RT2036-1AP00 он предлагает более длительную работу и экономичность; по сравнению с Schneider Electric LC1D40M7 — поддержку постоянного тока катушки (удобно для интеграции с модулями ABB) и лучшую стабильность в жарких условиях. Это делает его оптимальным выбором для систем на базе оборудования ABB, особенно в приложениях с частыми циклами коммутации.
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB 1TGE120021R0010 если:
- Требуется контактор для управления электродвигателями (AC-3) или мощными нагрузками (до 45 кВт при 400 В AC) в системах на базе оборудования ABB.
- Работаете в условиях с частыми циклами включения/выключения (например, насосные станции, конвейеры) — высокая механическая долговечность обеспечит длительную работу.
- Нуждаетесь в компактном устройстве с низким энергопотреблением для монтажа в небольших щитах.
1TGE120021R0010
