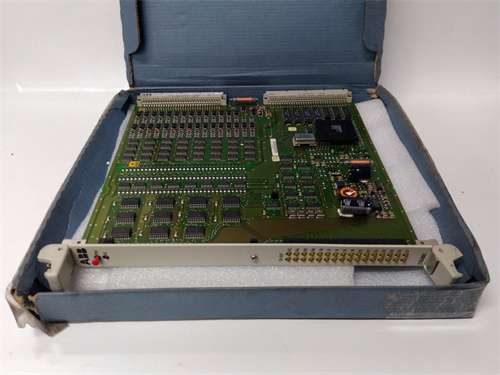

ABB 216AB61

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики релейных контактов:
  • Тип модуля: Многорелейный (4 независимых реле);
  • Тип контактов: Нормально разомкнутые (NO) — по 1 контакту на каждое реле;
  • Максимальный ток коммутации: 5 А (при 250 В AC, cosφ=0.8);
  • Максимальное напряжение коммутации: 250 В AC / 30 В DC;
  • Срок службы контактов: ≥100 000 операций (при номинальных нагрузках);
  • Изоляция между контактами: 1 кВ АС (в течение 1 минуты).
• Характеристики катушек управления:
  • Номинальное напряжение катушек: 24 В DC ±10%;
  • Потребляемая мощность на катушку: ≤1.5 Вт;
  • Время срабатывания: ≤20 мс (закрытие контактов);
  • Время отключения: ≤15 мс (разрыв контактов);
  • Устойчивость к перепаду напряжения: Выдерживает кратковременные перепады до 30 В DC (не более 1 секунды).
• Конструктивные и эксплуатационные характеристики:
  • Тип монтажа: На рельс DIN (ширина 35 мм);
  • Габариты: 45 × 100 × 75 мм (ширина × высота × глубина);
  • Класс защиты (IP): IP20 (для шкафного монтажа, защита against пыли);
  • Температурный диапазон работы: -20 °C до +60 °C;
  • Влажность: ≤90% (без конденсации);
  • Индикаторы: LED для каждого реле (зеленый — реле включено, отсутствие света — выключено);
  • Срок службы (MTBF): ≥200 000 часов.

Преимущества и особенности

• Компактность и Экономия Места: Модуль ABB 216AB61 с 4 реле имеет ширину только 45 мм, что позволяет монтировать его в плотных шкафах автоматизации — например, в控制柜 для станка с ЧПУ можно разместить 2 модуля ABB 216AB61 (общая ширина 90 мм) для управления 8 исполнительных механизмов (реле, лампы). В отличие от отдельных реле (ширина 17 мм каждое, 4 реле — 68 мм), ABB 216AB61 экономит пространство на 30–40%.
• Надежность Коммутации и Долговечность: Контакты из серебро-никелевого сплава у ABB 216AB61 гарантируют стабильную коммутацию и долгий срок службы (≥100 000 операций). Например, в линии упаковки с частотой переключений 1 раз/секунда модуль работает без замены контактов около 3 лет (100 000 операций / 3600 секунд/час / 24 часа/день / 365 дней/год ≈ 3 лет), в отличие от реле с медными контактами (срок службы 50 000 операций — 1.5 года).
• Простота Диагностики: LED-индикаторы для каждого реле у ABB 216AB61 позволяют операторам быстро определить состояние контактов — например, при неработе лампы сигнализации зеленый LED на соответствующем реле указывает на проблему в цепи нагрузки (а не в реле), а отсутствие света — на неисправность катушки или отключение питания. Это сокращает время диагностики до 5–10 минут.
• Совместимость с Контроллерами PLC: Поддержка питания 24 В DC у ABB 216AB61 делает его универсальным для подключения к большинству промышленных контроллеров (ABB AC 500, Siemens S7-1200, Rockwell Allen-Bradley Micro800). Не требуется дополнительные трансформаторы — сигналы управления из PLC напрямую подаются на катушки реле, что упрощает схему подключения и снижает стоимость системы.
• Устойчивость к Перепадам Напряжения: Возможность выдерживать кратковременные перепады напряжения до 30 В DC у ABB 216AB61 предотвращает неожиданное отключение реле при нестабильном питании — например, в сельских районах с перепадами напряжения в сети 24 В DC модуль продолжает работать, не прерывая процесс автоматизации теплицы (управление системами полива).

Примеры применения в отраслях

• Легкая промышленность (автоматизация станка с ЧПУ для обработки пластиков): Управление исполнительными механизмами — Один ABB 216AB61 подключен к контроллеру ABB AC 500: 4 реле модуля управляют, соответственно, приводом подачи материала (реле 1), лампой сигнализации “готовность” (реле 2), системой охлаждения (реле 3) и реле аварийного останова (реле 4). При запуске станка PLC подает сигнал на катушку реле 1 — контакты замыкаются, и привод начинает подавать пластиковую заготовку. При перегрузке станка PLC активирует реле 4 — контакты замыкаются, и подается сигнал на аварийное отключение. LED-индикаторы позволяют оператору видеть состояние каждого механизма.
• Строительство (управление системами вентиляции офисного здания): Контроль вентиляторов и фильтров — Два ABB 216AB61 установлены в техническом подвале: первый модуль управляет 4 вентиляторами (по одному на этаж), второй — 4 клапанами для замены фильтров. При превышении уровня CO₂ в офисе датчик отправляет сигнал в PLC, который активирует соответствующее реле в ABB 216AB61 — вентилятор включается, и воздух обновляется. При необходимости замены фильтра PLC включает реле клапана — фильтр автоматически переключается на резервный, не прерывая вентиляцию.
• Сельское хозяйство (автоматизация теплицы для выращивания рассады): Управление системами полива и нагрева — ABB 216AB61 подключен к контроллеру, который получает сигналы от датчиков влажности почвы и температуры. При снижении влажности <60% PLC подает сигнал на катушку реле 1 — контакты замыкаются, и система полива включается. При температуре <18 °C активируется реле 2 — нагреватель включается. При аварии (например, отключение датчика) PLC активирует реле 3 — контакты замыкаются, и подается звуковая сигнализация. Устойчивость модуля к перепадам напряжения гарантирует работу в условиях нестабильного питания.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для систем с 3–4 исполнительными механизмами — выбирайте ABB 216AB61 с 4 реле, так как он экономит пространство и стоимость по сравнению с покупкой отдельных реле или модулей с меньшим количеством релей (Siemens SIRIUS 3RT1017 — 3 реле).
  2. Для нагрузок с током до 5 А (реле, лампы, маломощные приводы) — ABB 216AB61 с максимальным током 5 А подходит лучше, чем модули с lower током (Siemens 3RT1017 — 4 А), так как он не требует дополнительных промежуточных реле.
  3. Для условий с перепадами напряжения (сельские районы, нестабильные сети) — устойчивость ABB 216AB61 к перепадам до 30 В DC делает его предпочтительным, в отличие от модулей с lower устойчивостью (Rockwell 700-HA32Z).
  Детали по выбору доступны по ссылке: [ссылка на продукт ABB 216AB61].
• Предостережения:
  1. Не превышайте параметры контактов: Коммутация нагрузок с током >5 А или напряжением >250 В AC/30 В DC приведет к перегреву контактов ABB 216AB61 и их быстрому износу. При необходимости коммутации более мощных нагрузок (например, двигателей 1 кВт) используйте промежуточные силовые реле.
  2. Соблюдайте полярность катушек: Катушки управления ABB 216AB61 работают с питанием 24 В DC — неправильная полярность (плюс на минус) не приведет к срабатыванию реле, но может повредить электронику при длительном подключении. Перед включением проверяйте схему подключения и маркировку модуля.
  3. Регулярно проверяйте индикаторы и контакты: Каждый 3 месяца проверяйте LED-индикаторы ABB 216AB61 — отсутствие света при подаче сигнала на катушку указывает на неисправность реле. Раз в год осматривайте контакты на следы коррозии или износа — при появлении чернения заменяйте модуль, чтобы избежать короткого замыкания.
  4. Избегайте попадания влаги: 尽管 модуль имеет класс IP20, монтируйте ABB 216AB61 только в закрытые шкафы с контрольной влажностью (<90%). Влага может вызвать коррозию контактов и выход модуля из строя.
