Описание

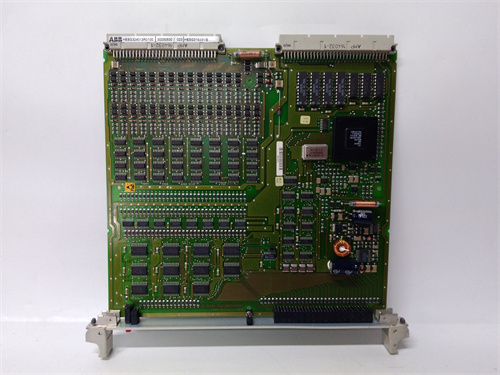

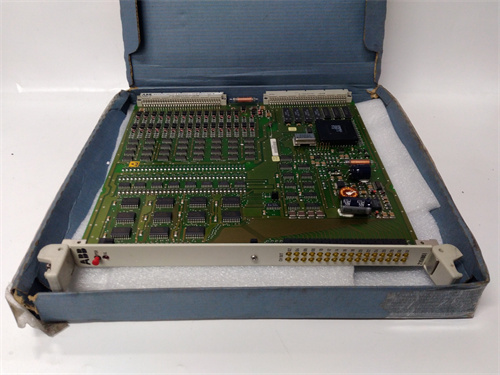

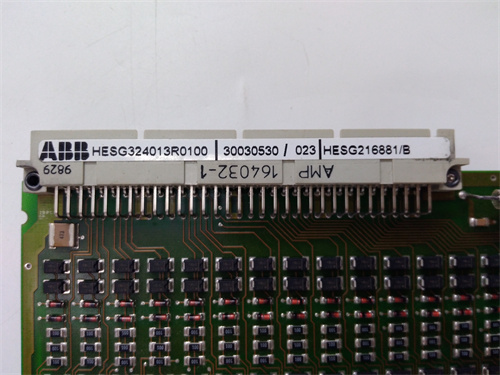

Общая характеристика продукта: ABB 216AB61
Первым делом рассмотрим промышленный модуль аналогового ввода (AI) для систем автоматизации ABB — ABB 216AB61, относящийся к серии ABB AC500-eCo (специализирующейся на компактных, экономичных и надежных решениях для малых и средних промышленных объектов: насосные станции, вентиляционные системы, небольшие производственные линии). Это устройство предназначено для точного сбора аналоговых сигналов от датчиков (температуры, давления, расхода, уровня) и передачи обработанных данных в контроллер (например, ABB PM556-TP-ETH или другие PLC серии AC500), обеспечивая связь между физическими параметрами технологического процесса и системой управления. ABB 216AB61 сочетает в себе высокую точность измерений, широкую поддержку типов сигналов и компактный дизайн, становясь идеальным выбором для объектов, где требуется экономичное решение без потери качества сбора данных (например, пищевые мини-заводы, бытовые вода-подготовительные станции, климатические системы промышленных помещений).
ABB 216AB61 гарантирует стабильный сбор сигналов даже в условиях умеренных электромагнитных помех: например, в климатической системе промышленного склада ABB 216AB61 собирает сигналы от 8 датчиков температуры (PT100) и 4 датчиков влажности (4–20 мА), передавая данные в контроллер ABB PM556-TP-ETH с погрешностью ≤±0.1% полного диапазона (FSR). Благодаря galvanic изоляции 500 В АЦП между каналами и контроллерной шиной ABB 216AB61 защищает контроллер от шунтирующих токов и небольших перепадов напряжения, возникающих от соседнего электроприбора (например, вентилятора). Также ABB 216AB61 поддерживает функцию самодиагностики: при обрыве кабеля к датчику или неисправности канала модуль отправляет сигнал предупреждения в контроллер, позволяя операторам быстро локализовать проблему и избежать искажения данных о процессе.
Особенно стоит отметить, что ABB 216AB61 легко интегрируется в существующие системы ABB AC500 — достаточно подключить модуль к шине контроллера и настроить параметры каналов через программное обеспечение ABB Automation Builder. Не требуется дополнительное питание (мощность берется из шины AC500), что упрощает монтаж и снижает затраты на оборудование. Полную информацию о ABB 216AB61, включая технические спецификации, схемы подключения и руководства по эксплуатации, можно найти по ссылке: [ссылка на продукт ABB 216AB61] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB 216AB61
Технические характеристики ABB 216AB61 соответствуют стандартам IEC 61131-2 (для модулей I/O) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный модуль аналогового ввода (AI) для системы ABB AC500-eCo |
| Каналы и тип сигналов | • Количество каналов: 12 (независимых, настраиваемых по группам по 4 канала) • Поддерживаемые типы сигналов: – Токовые: 4–20 мА DC, 0–20 мА DC (полярные/неполярные) – Напряжностные: 0–10 В DC, ±10 В DC, 0–5 В DC – Резистивные: PT100, PT1000 (RTD), Ni100 (2-, 3-, 4-проводное подключение) – Термопары: J, K, T, E, R, S, B (с компенсацией холодного стыка) |
| Производительность | • Разрешение: 16 бит (для токовых/напряжностных), 24 бит (для RTD/термопар) • Погрешность: ≤±0.1% FSR (при 25 °C для токовых/напряжностных), ≤±0.2% FSR (для RTD/термопар) • Время обновления данных: 10 мс/канал (настраиваемое: 1–1000 мс) • Коэффициент температурной 드рифта: ≤±50 ppm/°C (от 0 до 60 °C) |
| Защитные функции | • Galvanic изоляция: 500 В АЦП (между канальными группами, между группой и шиной AC500) • Защита от перегрузки: ±30 В DC (напряжностные каналы), ±50 мА DC (токовые каналы) • Защита от короткого замыкания: Токовые каналы — до 50 мА (кратковременно) • ЭМС-защита: Класс A (по EN 61000-6-2) |
| Питание и коммуникация | • Источник питания: Из шины ABB AC500 (24 В DC, максимальный ток потребления — 100 мА) • Тип коммуникации с контроллером: AC500 Local Bus (скорость передачи — 10 Мбит/с) • Поддержка диагностики: Самодиагностика каналов (обрыв, короткое замыкание, перегрузка), передача статусов в контроллер |
| Конструктивные параметры | • Тип монтажа: DIN-рейли (35 мм, согласно EN 50022) • Класс защиты (IP): IP20 (для монтажа в шкафу) • Габариты (Ш×В×Г): 45 × 100 × 120 мм (ширина × высота × глубина) • Вес: ~0.3 кг • Индикаторы: LED «Power» (зеленый — питание включено), LED «Channel Status» (желтый — сигнал в диапазоне, красный — авария по каналу) |
| Экологические параметры | • Температурный диапазон работы: 0 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) |
| Сертификации | CE, UL 508, CSA C22.2 No. 142, IECEx (для зон с повышенным риском взрыва — optional) |
Преимущества и особенности ABB 216AB61
-
Гибкость в поддержке сигналов и высокая точность
ABB 216AB61 поддерживает практически все типы аналоговых сигналов, используемых в промышленности — от токовых (4–20 мА) и напряжностных (0–10 В) до резистивных датчиков (PT100) и термопар (K, J-тип). Это позволяет использовать один модуль для сбора данных от разных датчиков (например, температуры и давления в насосной станции), снижая количество оборудования и затраты. Высокое разрешение (24 бит для RTD/термопар) и погрешность ≤±0.1% FSR гарантируют надежность данных, критически важную для процессов с жесткими требованиями к контролю (например, пастеризация пищевых продуктов). -
Компактность и простота интеграции
Малые габариты (45 мм в ширине) и отсутствие необходимости в дополнительном питании делают ABB 216AB61 идеальным для шкафов с ограниченным пространством. Модуль автоматически определяется контроллером ABB AC500 при подключении, и настройка каналов через ABB Automation Builder занимает не более 10 минут — даже для персонала с базовыми знаниями в автоматизации. -
Защита и диагностика
Galvanic изоляция 500 В АЦП предотвращает передачу шунтирующих токов от модуля к контроллеру, защищая дорогое оборудование от повреждения. Функция самодиагностики помогает операторам быстро выявлять неисправности (например, обрыв кабеля к датчику температуры), избегая простоев и искажения данных о процессе. LED-индикаторы по каналам также упрощают визуальный контроль состояния модуля. -
Экономичность и надежность
Как часть серии AC500-eCo, ABB 216AB61 сочетает низкую стоимость с высокой надежностью — средний срок службы модуля составляет более 10 лет при соблюдении условий эксплуатации. Также модуль соответствует требованиям промышленных стандартов (IEC 61131-2), что гарантирует совместимость с оборудованием других производителей и долговечность работы в суровых условиях.
Примеры применения ABB 216AB61
- Водоподготовка: Сбор данных в насосной станции
В небольшой насосной станции (для жилого комплекса) ABB 216AB61 работает в паре с контроллером ABB PM556-TP-ETH, собирая следующие сигналы:
- 4 канала: Токовые сигналы от датчиков давления в водных линиях (4–20 мА);
- 3 канала: Резистивные сигналы от датчиков уровня воды в резервуаре (PT100);
- 2 канала: Сигналы от термопар K-тип для контроля температуры воды (предотвращение замерзания в зимний период);
- 3 канала: Напряжностные сигналы от датчиков расхода воды (0–10 В).
Данные передаются в контроллер с обновлением каждые 50 мс, и операторы могут отслеживать параметры станции через локальную панель или дистанционно через Ethernet. При падении уровня воды ниже критического контроллер активирует аварийный насос, опираясь на данные из ABB 216AB61.
- Пищевая промышленность: Контроль температуры в печи для выпечки
На мини-заводе по производству хлеба ABB 216AB61 собирает сигналы от 8 термопар K-тип, установленных в разной части печи:
- Каналы настроены на измерение температуры в диапазоне 0–300 °C (оптимальный диапазон для выпечки);
- Погрешность измерений ≤±0.3 °C гарантирует равномерность запекания хлеба;
- При отклонении температуры от заданного диапазона (±5 °C) модуль отправляет сигнал предупреждения в контроллер, который корректирует мощность нагревателей;
- Логи температуры сохраняются в контроллере для последующего анализа и подтверждения соответствия продукции стандартам.
- Климатическое оборудование: Мониторинг в промышленном складе
В складе для хранения овощей ABB 216AB61 собирает сигналы от 6 датчиков температуры (PT1000) и 6 датчиков влажности (4–20 мА):
- Температура контролируется в диапазоне 0–10 °C (оптимальный для овощей), влажность — 60–80%;
- Galvanic изоляция защищает модуль от помех от вентиляторов, работающих в складе;
- Данные передаются в контроллер ABB PM556-TP-ETH, который автоматически регулирует скорость вентиляторов и работу систем увлажнения;
- При превышении влажности выше 85% контроллер активирует систему обезвоживания, предотвращая плесень на овощах.
Сравнение с конкурентами
Сравним ABB 216AB61 с модулем аналогового ввода Siemens SIMATIC S7-1200 SM 1231 AI 8x13bit (6ES7231-4HA32-0XB0) — аналогом для системы S7-1200:
| Параметр | ABB 216AB61 | Siemens SIMATIC S7-1200 SM 1231 |
|---|---|---|
| Количество каналов | 12 (настраиваемые) | 8 (настраиваемые) |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, PT100/1000, термопары (J/K/T/E/R/S/B) | 4–20 мА, 0–10 В, PT100 (только K/J-тип термопар) |
| Разрешение | 16 бит (ток/напряжение), 24 бит (RTD/термопар) | 13 бит (все сигналы) |
| Погрешность | ≤±0.1% FSR (ток/напряжение), ≤±0.2% FSR (RTD/термопар) | ≤±0.5% FSR (все сигналы) |
| Galvanic изоляция | 500 В АЦП (между группами) | Отсутствует |
| Время обновления | 10 мс/канал (настраиваемое) | 25 мс/канал |
| Питание | Из шины контроллера (24 В DC) | Отдельное питание (24 В DC) |
Вывод: ABB 216AB61 превосходит аналог Siemens по количеству каналов (12 против 8), диапазону поддерживаемых сигналов (включая PT1000 и расширенный набор термопар), разрешением (24 бит против 13 бит) и точностью (≤±0.1% FSR против ≤±0.5% FSR). Дополнительным преимуществом является galvanic изоляция (отсутствует у Siemens) и возможность питания из шины контроллера (у Siemens требуется отдельное питание), что упрощает монтаж и снижает затраты. Для малых и средних объектов, где важна гибкость и точность сбора аналоговых данных, ABB 216AB61 является более предпочтительным выбором.
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB 216AB61 если:
- Требуется модуль аналогового ввода для системы ABB AC500 (особенно AC500-eCo) с поддержкой разных типов сигналов (ток, напряжение, RTD, термопары).
- Важна высокая точность сбора данных (≤±0.1% FSR) и защита контроллера от помех (galvanic изоляция).
- Необходимо экономичное и компактное решение для малых и средних объектов (насосные станции, пищевые мини-заводы, климатические системы).
-
Эксплуатация:
- При подключении датчиков соблюдайте правильность полярности (для токовых/напряжностных сигналов) и количество проводов (для RTD/термопар) — неправильное подключение приведет к искажению данных или повреждению канала.
- Для снижения помех располагайте кабели от ABB 216AB61 к датчикам удаленно от силовых кабелей (минимум 30 см) — это особенно важно для сигналов с низким уровнем (например, от термопар).
