Описание
Общая характеристика продукта

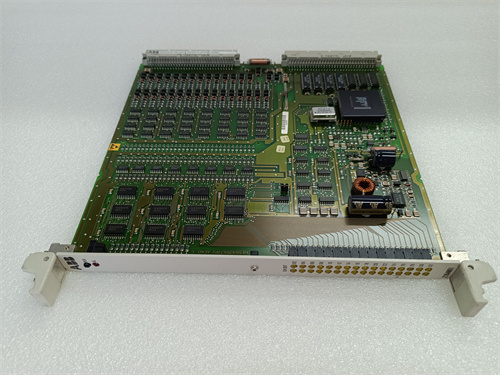

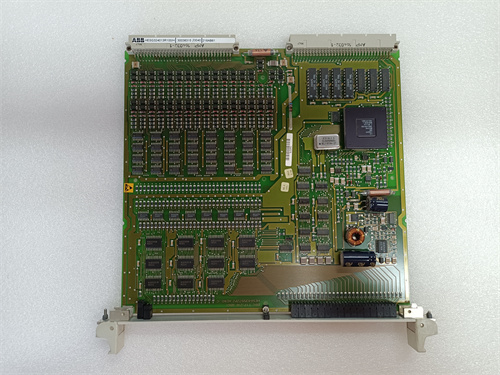

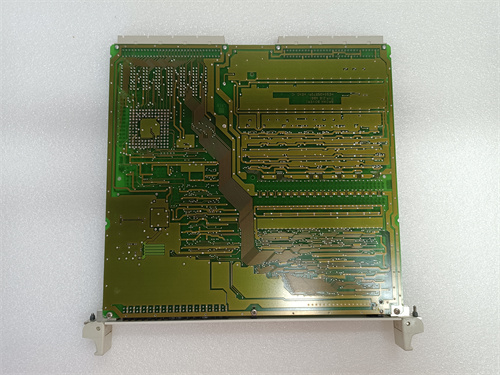

Первым делом рассмотрим промышленный модуль безопасности от бренда ABB — модель 216AB61 HESG324013R101, предназначенный для контроля и защиты критических технологических процессов в энергетике, нефтегазовой промышленности и крупных производственных комплексах. Это устройство относится к серии защитных модулей ABB, специализированных на выявлении аномалий и предотвращении аварий за счет быстрого отключения оборудования в опасных ситуациях.
ABB 216AB61 HESG324013R101 интегрируется с датчиками и контроллерами, анализируя в реальном времени параметры (температуру, давление, ток) и сравнивая их с безопасными значениями. При превышении порогов он мгновенно отправляет сигналы на отключение соответствующих узлов, что критично для турбинных установок, реакторов или высоковольтных систем, где задержка в мс может привести к катастрофным последствиям.
Особенно стоит отметить, что ABB 216AB61 HESG324013R101 соответствует международным стандартам безопасности (например, IEC 61508 SIL 3), подтверждающим его надежность в критических приложениях. Также модуль поддерживает самодиагностику, постоянно проверяя свою работоспособность и сигнализируя о неисправностях. Полную информацию о ABB 216AB61 HESG324013R101, включая сертификаты и алгоритмы защиты, можно найти по ссылке: [ссылка на продукт ABB 216AB61 HESG324013R101] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры ABB 216AB61 HESG324013R101 (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB 216AB61 HESG324013R101]):
-
Характеристики защиты:
- Тип устройства — промышленный модуль безопасности SIL 3;
- Количество входов для сигналов аварий — 16 дискретных (24 В DC);
- Количество выходов для управления защитой — 8 реле (Normally Open/Closed);
- Время реакции на аномалию — ≤10 мс;
- Поддерживаемые типы сигналов: NO (нормально открыто), NC (нормально закрыто), аналоговые 4–20 мА (опционально).
-
Электротехнические характеристики:
- Питание — DC 24 В (20–28 В);
- Потребляемый ток — ≤300 мА;
- Изоляция между входами/выходами — 2500 В АС;
- Защита от перегрузки и короткого замыкания — встроенная (на всех входах/выходах).
-
Диагностика и сертификаты:
- Уровень безопасности — SIL 3 (IEC 61508);
- Тип самодиагностики — непрерывная (с проверкой цепей, реле и процессора);
- Сигналы состояния — световые индикаторы (зеленый — нормально, красный — авария, желтый — предупреждение).
-
Эксплуатационные характеристики:
- Тип монтажа — на рельс DIN или в шкаф контроллера ABB;
- Габариты — 120 × 160 × 100 мм (ширина × высота × глубина);
- Вес — 约 500 г;
- Температурный диапазон эксплуатации — -10 °C до +60 °C;
- Класс защиты — IP20 (для монтажа в закрытом шкафу);
- Среднее время между отказами (MTBF) — ≥3 000 000 часов.
Преимущества и особенности
- Соблюдение стандартов SIL 3: ABB 216AB61 HESG324013R101 соответствует одному из самых строгих международных стандартов безопасности IEC 61508 SIL 3, что гарантирует его надежность в системах, где вероятность отказа должна быть ниже 10⁻⁹ на час — критично для атомных электростанций или нефтегазовых платформ.
- Быстрая реакция и точность: Время реакции ≤10 мс позволяет модулю мгновенно реагировать на аномалии, например, при внезапном повышении температуры в турбинной камере или перегрузке генератора, предотвращая разрушение оборудования.
- Надежная самодиагностика: Непрерывная проверка состояния входов, выходов и процессора ABB 216AB61 HESG324013R101 исключает скрытые неисправности, сигнализируя о проблемах через световые индикаторы или внешние системы (например, SCADA), что упрощает обслуживание.
- Гибкость конфигурации: Возможность настройки порогов сигналов, типа реле (NO/NC) и логики защиты через специализированное ПО ABB позволяет адаптировать модуль под специфику процессов — от простого отключения двигателя до сложной защиты многоступенчатых реакторов.
- Совместимость с системами ABB: Оптимизирован для работы с контроллерами AC800M, модулями ввода-вывода AI845 и защитными реле ABB, обеспечивая единый цикл защиты и снижая риск несовместимости. Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB 216AB61 HESG324013R101].
Примеры применения в отраслях
Модуль безопасности ABB 216AB61 HESG324013R101 широко используется в критических системах:
- Атомные электростанции: Контролирует параметры реакторных камер (температура, давление, уровень воды), отключая систему при превышении безопасных значений и предотвращая радиационные аварии.
- Газотурбинные комплексы: Защищает турбины от перегрева в камерах сгорания, анализируя сигналы от температурных датчиков и останавливая процесс при обнаружении горячих пятен.
- Высоковольтные подстанции: Отключает секции сети при коротких замыканиях или аномалиях в токовом режиме, предотвращая повреждение трансформаторов и линии электропередач. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB 216AB61 HESG324013R101].
Сравнение с конкурентами
Сравним ABB 216AB61 HESG324013R101 с аналогичными модулями безопасности (Siemens S7-1500F, Rockwell GuardLogix 5580, Schneider Electric Modicon M340 F):
| Параметр | ABB 216AB61 HESG324013R101 | Siemens S7-1500F | Rockwell GuardLogix 5580 |
|---|---|---|---|
| Уровень SIL | SIL 3 | SIL 3 | SIL 3 |
| Время реакции | ≤10 мс | ≤20 мс | ≤15 мс |
| Количество входов | 16 | 16 (расширяемо) | 32 (расширяемо) |
| MTBF | ≥3 000 000 ч | ≥2 500 000 ч | ≥2 800 000 ч |
ABB 216AB61 HESG324013R101 выделяется более быстрым временем реакции и высоким показателем MTBF, что делает его предпочтительным для систем, где каждая миллисекунда и надежность критически важны. Дополнительное сравнение по ссылке: [ссылка на продукт ABB 216AB61 HESG324013R101].
Советы по выбору и предостережения
-
Советы по выбору:
- Для систем с требованиями SIL 3 (атомные электростанции, турбинные установки) — ABB 216AB61 HESG324013R101 идеально подходит, обеспечивая соответствие международным стандартам и быструю реакцию.
- При необходимости защиты до 16 сигналов аварий — его компактность и готовая конфигурация сокращают время наладки.
- В установках с оборудованием ABB — его полная совместимость с контроллерами и реле упрощает интеграцию и снижает риск несовместимости. Детали по совместимости доступны по ссылке: [ссылка на продукт ABB 216AB61 HESG324013R101].
-
Предостережения:
- Конфигурацию логики защиты выполняйте только через официальное ПО ABB: Несовместимые настройки могут привести к ложным срабатываниям или нереагированию ABB 216AB61 HESG324013R101.
- Регулярно проводите проверку на соответствие SIL 3 (рекомендуется раз в год): Это требуется стандартами и гарантирует сохранение надежности.
- Используйте только экранированные кабели для сигналов аварий: Отсутствие экранирования может вызвать ложные срабатывания из-за электромагнитных помех.
- Монтируйте модульисточников вибраций: Вибрации могут повредить реле и снизить срок службы.
