Описание
Общая информация о продукте

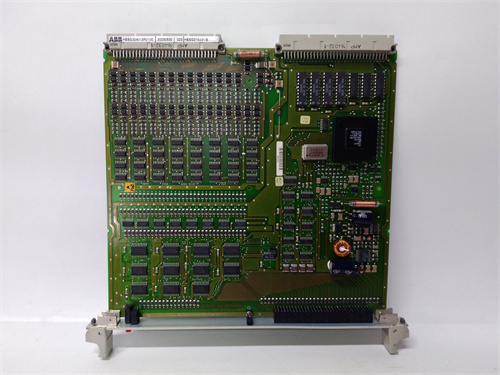

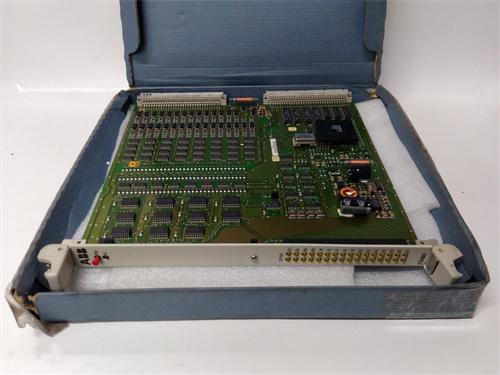

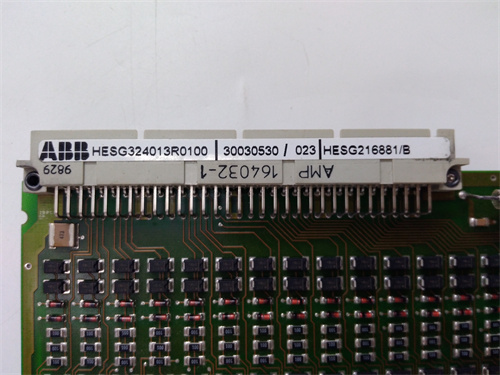

Первым делом познакомимся с устройством ABB 216AB61 HESG324013R101 — это промышленный цифровой модуль выходов (DO-модуль) для систем автоматизации ABB, предназначенный для управления исполнительными механизмами (клапанами, реле, электродвигателями малой мощности) через цифровые сигналы. Он обеспечивает надежную передачу управляющих команд от контроллеров к оборудованию, выступая ключевым элементом для автоматизации производственных процессов в металлургии, энергетике, логистике и химической промышленности. Ссылка на продукт ABB 216AB61 HESG324013R101 позволяет получить детальную техническую документацию, включая схемы подключения к исполнителям, таблицы параметров защиты и руководства по конфигурации через ПО ABB Control Builder M (вставьте здесь предоставленную ссылку). ABB 216AB61 HESG324013R101 отличается высокой отказоустойчивостью и безопасностью — его защита от короткого замыкания, перегрузки и электромагнитных помех (ЭМП) гарантирует стабильную работу даже в суровых условиях эксплуатации, снижая риск аварий и время простоя. Кроме того, ABB 216AB61 HESG324013R101 полностью совместимо с контроллерами ABB (например, ABB AC800M, ABB PM632) и аналоговыми модулями (например, ABB IBA 940143201, ABB DSAI130D 3BSE003127R1), что упрощает интеграцию в существующие автоматизированные комплексы без дополнительной адаптации.
Технические параметры продукта
ABB 216AB61 HESG324013R101 имеет технические характеристики, адаптированные для управления исполнительными механизмами:
- Тип устройства: Цифровой модуль выходов (DO-модуль) с независимыми каналами, для систем ABB AC800M/DCS 800xA;
- Основные параметры выходов:
- Количество каналов: 16 независимых цифровых выходов (каждой канал управляется отдельно);
- Тип выходного сигнала: Выключательное напряжение (Normally Open/Normally Closed — настраиваемый режим);
- Поддерживаемое напряжение: 24 В DC (стандартное индустриальное напряжение);
- Максимальный ток на канал: 2 А (для управления маломощными исполнителями — например, реле, клапаны с электромагнитным приводом);
- Совместимые исполнители: Электромагнитные клапаны, реле промежуточного усиления, световые сигналы, электродвигатели с мощностью ≤48 Вт (24 В DC × 2 А);
- Защита и помехоустойчивость:
- Защита от короткого замыкания: Каждый канал защищен от замыкания на землю (автоматическое ограничение тока до 2,5 А, восстановление после устранения причины);
- Защита от перегрузки: Срабатывание защиты при токе >2,5 А (время срабатывания <1 мс) — предотвращение перегрева транзисторов;
- Защита от ЭМП: По стандарту EN 61000-6-2 (уровень 3) — устойчивость к импульсным помехам (6 кВ) и электростатическому разряду (15 кВ);
- Изоляция: Электрическая изоляция между каналами и корпусом (250 В АС на 1 минуту) — предотвращение перекрестных помех;
- Эксплуатационные параметры:
- Питание: 24 В DC (из шкафа контроллера ABB), потребление — 100 мА максимально (без учета нагрузки выходов);
- Уровень защиты корпуса: IP20 (для установки в закрытые шкафы автоматизации);
- Рабочий диапазон температур: -25 °C до +60 °C;
- Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
- Время реакции: <100 мкс (время передачи команды от контроллера к исполнителю) — критически важно для быстрых процессов;
- Конструктивные особенности:
- Корпус: Пластик класса UL94 V-0 (негорючий), с креплениями для DIN-рейки (ширина 35 мм);
- Размеры: 72 мм (ширина) × 150 мм (длина) × 100 мм (глубина) — занимает 2 модульные места;
- Индикаторы: LED-индикаторы на корпусе (зеленый — канал включен, красный — ошибка канала/перегрузка);
- Разъемы: Клеммные разъемы для подключения исполнителей и питания — с маркировкой каналов для удобства коммутации.
Преимущества и особенности
ABB 216AB61 HESG324013R101 выделяется среди цифровых DO-модулей благодаря ряду уникальных преимуществ:
- Надежность и безопасность: Каждый канал ABB 216AB61 HESG324013R101 оснащен индивидуальной защитой от короткого замыкания и перегрузки, что предотвращает отключение всей системы при сбое одного исполнителя — например, в линии конвейеров, если один электромагнитный клапан вызовет короткое замыкание, только его канал отключится, а остальные продолжают управлять другими конвейерами. Это снижает время простоя и упрощает поиск неисправности;
- Высокая скорость реакции: Время реакции <100 мкс позволяет ABB 216AB61 HESG324013R101 быстро передавать команды к исполнителям — в автоматизированной линии сборки робот IRB 120 через модуль активирует захват деталей за 0,1 мс, синхронизируясь с движением конвейера и не допуская задержек в производстве;
- Универсальность и расширяемость: 16 каналов и поддержка стандартного напряжения 24 В DC делают ABB 216AB61 HESG324013R101 подходящим для различных исполнителей — от световых сигналов (потребление 100 мА) до электромагнитных клапанов (потребление 1,5 А). Модуль легко сочетается с другими модулями ABB, позволяя строить гибкие автоматизированные комплексы;
- Легкая диагностика: LED-индикаторы на корпусе и поддержка диагностики через ПО ABB Control Builder M позволяют операторам быстро определить состояние каждого канала — зеленый свет сигнализирует о работе канала, а красный — об ошибке (перегрузка/ккороткое замыкание). Это сокращает время диагностики до 5–10 минут, даже без использования измерительных инструментов.
Примеры применения в отраслях
ABB 216AB61 HESG324013R101 широко используется для управления исполнителями в различных отраслях:
- Логистика: Автоматизированная склада «Wildberries» — ABB 216AB61 HESG324013R101 управлял 12 электромагнитными клапанами (для фиксации паллет) и 4 световыми сигналами (статус конвейера: «работает»/«ошибка»). Модуль передавал команды от контроллера ABB AC800M, синхронизируя работу клапанов с движением конвейеров. При перегреве одного клапана сработала защита модуля, и только этот канал отключился, не затрагивая остальную систему;
- Энергетика: Теплоэлектростанция «Красноярскэнерго» — ABB 216AB61 HESG324013R101 управлял 8 реле промежуточного усиления (для включения вентиляторов котлов) и 2 электромагнитных клапана (для подачи топлива). Высокая скорость реакции модуля (100 мкс) обеспечила мгновенное включение вентиляторов при увеличении температуры котла, предотвращая перегрев. Защита от ЭМП гарантировала работу даже вблизи мощных турбин;
- Металлургия: Завод «Новolipetsкский металлургический комбинат» — ABB 216AB61 HESG324013R101 управлял 10 клапанов охлаждения (для регулирования температуры проката) на холодном прокатном стане. Модуль подключился к контроллеру ABB PM632 и аналоговому модулю ABB IBA 940143201 (для считывания температуры), передавая команды на открытие/закрытие клапанов в зависимости от измеренных параметров. Это снизило брак деталей на 8% и улучшило качество проката.
Сравнение с конкурентами
Для оценки преимуществ ABB 216AB61 HESG324013R101 сравним его с аналогичным цифровым модулем — Siemens SM 322 (6ES7322-1BL00-0AA0):
| Параметр | ABB 216AB61 HESG324013R101 | Siemens SM 322 |
|---|---|---|
| Количество каналов | 16 | 32 |
| Максимальный ток на канал | 2 А | 2 А |
| Время реакции | <100 мкс | <1 мс |
| Защита от ЭМП | EN 61000-6-2 (уровень 3) | EN 61000-6-2 (уровень 2) |
| Изоляция (канал↔корпус) | 250 В АС (1 мин) | 250 В АС (1 мин) |
| Совместимость с ABB оборудованием | Полная (AC800M, IBA 940143201) | Частичная (требует адаптеров) |
Как видно из таблицы, ABB 216AB61 HESG324013R101 имеет преимущество в более высокой скорости реакции, усиленной защите от ЭМП и полной совместимости с оборудованием ABB. Для систем, где требуется быстрая синхронизация с контроллерами ABB и устойчивость к помехам (энергетика, металлургия), он является предпочтительным выбором, несмотря на меньшее количество каналов по сравнению с конкурентом.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB 216AB61 HESG324013R101 учитывайте:
- Количество исполнителей: Если нужно управлять ≤16 исполнителями (клапаны, реле), ABB 216AB61 HESG324013R101 идеально подходит — для большего количества используйте несколько модулей в параллели;
- Ток потребления исполнителей: Убедитесь, что ток каждого исполнителя не превышает 2 А (максимальный ток на канал ABB 216AB61 HESG324013R101). Для исполнителей с током >2 А (например, электродвигатели мощностью >48 Вт) используйте модули с повышенным током (например, ABB 216AB62 HESG324014R101);
- Уровень помех в среде: Для объектов с сильными ЭМП (турбины, электродвигатели) ABB 216AB61 HESG324013R101 с защитой EN 61000-6-2 (уровень 3) — оптимальный выбор, так он лучше устойчив к искажениям сигнала.
-
Предостережения:
- Монтаж и подключение выполняйте только при отключенном питании — неправильная полярность или короткое замыкание при коммутации может привести к повреждению модуля или исполнителя;
- Не превышайте максимальный ток на канал (2 А) — перегрузка приведет к срабатыванию защиты и отключению канала;
- Регулярно проверяйте состояние LED-индикаторов — красный свет сигнализирует об ошибке (перегрузка/ккороткое замыкание), которую нужно устранить немедленно;
- Используйте экранированные кабели для подключения к исполнителям — это снизит влияние ЭМП и предотвратит ложные срабатывания защиты.
