Описание
Общая характеристика продукта

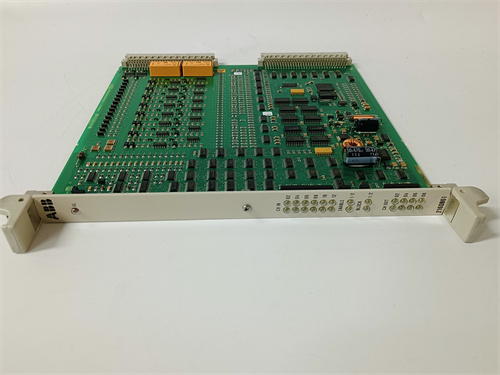

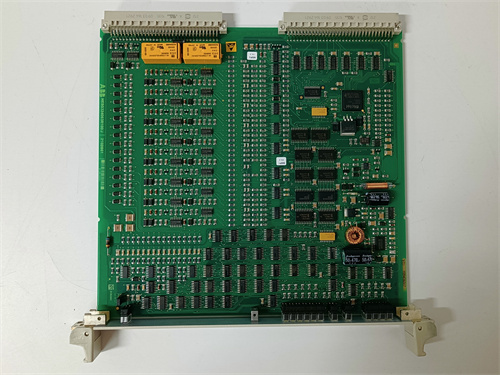

Первым делом рассмотрим промышленный дискретный модуль ввода от бренда ABB — модель 216DB61, предназначенный для считывания дискретных сигналов от датчиков (контакторов, кнопок, предохранителей) в автоматизированных системах управления. Это устройство относится к серии модулей ввода-вывода ABB, широко применяемых в пищевой промышленности, энергетике и лёгкой промышленности, где требуется надежное считывание состояния исполнительных устройств и сигнализационных датчиков.
ABB 216DB61 представляет собой компактный модуль с несколькими входами, обеспечивающими электрическую изоляцию между внешними сигналами и контроллерами PLC, что предотвращает попадание помех в чувствительную электронику. Благодаря монтажу на рельс DIN он легко интегрируется в шкафы управления, что упрощает расширение системы при добавлении новых датчиков.
Особенно стоит отметить, что ABB 216DB61 оснащен защитой от коротких замыканий и перепадов напряжения на входах, что критично для предотвращения повреждения модуля и связанного контроллера — особенно важно в условиях агрессивных промышленных средах, например, в цехах с пылью или влажностью. Также модуль поддерживает быстрый отклик на изменения сигналов, что гарантирует актуальность данных в системах с высокими требованиями к динамике. Полную информацию о ABB 216DB61, включая схемы подключения и данные о сигналах, можно найти по ссылке: [ссылка на продукт ABB 216DB61] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры ABB 216DB61 (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB 216DB61]):
-
Характеристики дискретных входов:
- Тип устройства — дискретный модуль ввода с изоляцией каналов;
- Количество входов — 16 дискретных (нормально открытые/закрытые контакты);
- Тип сигналов — DC 24 В (от датчиков или кнопок);
- Максимальный ток на вход — 7 мА;
- Время отклика — ≤1 мс (на изменение состояния сигнала);
- Изоляция между входами — 250 В АС.
-
Электротехнические характеристики:
- Питание — DC 24 В (18–30 В);
- Потребляемый ток — ≤50 мА;
- Изоляция сигнальная (от шлейфа) — 2500 В АС;
- Класс защиты — IP20 (для монтажа в шкафу).
-
Эксплуатационные характеристики:
- Тип монтажа — на рельс DIN (ширина 35 мм);
- Габариты — 45 × 110 × 100 мм (ширина × высота × глубина);
- Вес — 约 250 г;
- Температурный диапазон эксплуатации — -10 °C до +60 °C;
- Уровень влажности — 5–95% (без конденсации).
Преимущества и особенности
- Большое количество каналов: ABB 216DB61 с 16 входами позволяет считывать сигналы от множества датчиков (например, предохранителей на конвейерах или кнопок оператора) в одном модуле, что сокращает количество компонентов в системе и упрощает монтаж — особенно важно для линий с большим количеством технологических шагов, таких как пищевые производства.
- Высокая изоляция: Изоляция 2500 В АС между сигнальными цепями и контроллером гарантирует безопасность PLC, защищая его от возможных перепадов напряжения в внешних цепях — актуально в системах с смешанным оборудованием (низковольтные датчики и средневольтные электродвигатели).
- Быстрый отклик: Время отклика ≤1 мс обеспечивает своевременное считывание изменений состояния сигналов, что критично для систем с быстрыми процессами — например, в автоматизированных складах с высокоскоростными конвейерами.
- Компактность: Малые габариты и монтаж на рельс DIN позволяют плотно размещать модуль в шкафу, что важно для систем с ограниченным пространством, таких как мобильные контрольные пункты или шкафы на морских платформах.
- Легкая диагностика: Интегрированные световые индикаторы состояния каждого входа упрощают выявление неисправностей (например, разрыв кабеля или сбой датчика), что сокращает время ремонта. Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB 216DB61].
Примеры применения в отраслях
Дискретный модуль ввода ABB 216DB61 широко используется в системах с множеством датчиков:
- Пищевая промышленность (линии упаковки): На линиях упаковки продуктов модуль считывает сигналы от датчиков наличия продукции, кнопок остановки и предохранителей приводов, передавая данные в контроллер для синхронизации движения конвейеров.
- Энергетика (автоматизированные распределительные шкафы): В электросетевых пунктах ABB 216DB61 считывает состояние реле защиты и сигнализационных ламп, информируя операторов о перегрузках или коротких замыканиях в сетях.
- Лёгкая промышленность (автоматизированные линии сборки): На автомобильных заводах модуль обрабатывает сигналы от датчиков положения деталей и концевиков роботов, обеспечивая контроллеру актуальную информацию для регулировки шагов сборки. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB 216DB61].
Сравнение с конкурентами
Сравним ABB 216DB61 с аналогичными дискретными модулями ввода (Siemens SM 321, Rockwell 1756-IB16, Schneider Electric BMXDDI1602):
| Параметр | ABB 216DB61 | Siemens SM 321 | Rockwell 1756-IB16 |
|---|---|---|---|
| Количество входов | 16 | 16 | 16 |
| Тип сигналов | DC 24 В | DC 24 В | DC 24 В |
| Время отклика | ≤1 мс | ≤3 мс | ≤1.5 мс |
| Габариты (ширина) | 45 мм | 40 мм | 80 мм |
ABB 216DB61 выделяется быстрым откликом и оптимальной компактностью, что делает его предпочтительным для систем с высокими требованиями к динамике и плотному размещению. Дополнительное сравнение по ссылке: [ссылка на продукт ABB 216DB61].
Советы по выбору и предостережения
-
Советы по выбору:
- Для систем с 12–16 дискретными датчиками (DC 24 В) и контроллерами ABB — ABB 216DB61 идеально подходит, обеспечивая высокую надежность и совместимость.
- В условиях сильных электромагнитных помех — его защита и изоляция гарантируют стабильность считывания сигналов.
- При монтаже в плотно заполненные шкафы — компактные габариты упрощают размещение. Детали по совместимости доступны по ссылке: [ссылка на продукт ABB 216DB61].
-
Предостережения:
- Не подключайте сигналы с напряжением выше 24 В DC: Перегрузка может повредить входы ABB 216DB61.
- Используйте экранированные кабели для подключения датчиков: Это снижает влияние электромагнитных помех на сигналы.
- Регулярно проверяйте индикаторы состояния: Световые сигналы помогают своевременно выявить разрывы в цепях или сбои датчиков.
- Монтируйте модуль с соблюдением зазоров для вентиляции: Недостаток охлаждения при высоких температурах сокращает срок службы электроники.
216DB61
