Описание
Общая информация о продукте ABB 216EA61b

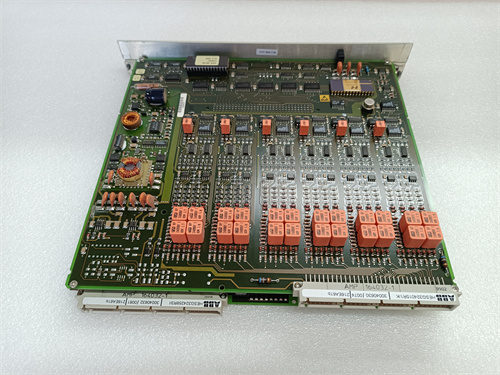

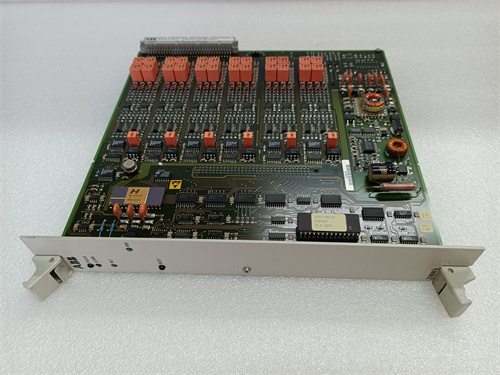

ABB 216EA61b — это промышленный модуль цифровых входов (DI-модуль) из линейки ABB AC 800M, предназначенный для подключения и обработки дискретных сигналов (нажатие кнопки, состояние контакта выключателя, сигнал тревоги) в автоматизированных системах. Он сочетает в себе высокую плотность входов, защиту от электромагнитных помех и совместимость с центральными процессорами ABB (например, ABB PM820-2), что делает ABB 216EA61b незаменимым в отраслях: энергетика (контроль состояния выключателей в подстанциях), тяжелая промышленность (мониторинг положения клапанов на прокатных станках), пищевая промышленность (детектирование наличия упаковок на конвейерах) и инфраструктура (системы безопасности в дата-центрах), где требуется надежная обработка дискретных событий.
Основная задача ABB 216EA61b — преобразовать низковольтные дискретные сигналы (например, 24 В DC “присутствует”/”отсутствует”) в цифровые коды, которые передаются на CPU-модуль для дальнейшего обработки. Модуль оснащен фильтрами для подавления ложных сигналов (из-за вибраций или помех), индикаторами состояния каждого входа и схемами защиты от короткого замыкания. Например, в распределительной подстанции 10 кВ ABB 216EA61b подключен к 16-м датчикам положения контактов выключателей: каждый датчик отправляет сигнал 24 В DC, если контакты закрыты, и 0 В DC — если открыты. ABB 216EA61b фильтрует эти сигналы (время фильтрации 1–100 мс, настраиваемое) и передает статус каждого выключателя на ABB PM820-2. При открытии выключателя без команды от оператора ABB PM820-2 по сигналу ABB 216EA61b обнаруживает аномалию и отправляет сигнал тревоги в SCADA. Благодаря высокой плотности входов ABB 216EA61b минимизирует занимаемое пространство в контроллерных шкафах — один модуль заменяет несколько низкоплотных аналогов, снижая стоимость и сложность монтажа.
ABB 216EA61b соответствует международным стандартам безопасности и электромагнитной совместимости (IEC 61131-2, EN 61000-6-2), что гарантирует стабильную работу в суровых условиях: температура от -25 °C до +70 °C, влажность до 95%, вибрации до 50 Гц и электромагнитные помехи. При интеграции с ABB 216EA61b формируется цепь обработки дискретных сигналов: датчики дискретного состояния → ABB 216EA61b (фильтрация/преобразование) → CPU-модуль → SCADA/регулирующие механизмы. Полная информация о ABB 216EA61b доступна на официальном ресурсе: [ссылка на ABB 216EA61b](здесь будет предоставлен ваша ссылка).
Технические параметры ABB 216EA61b
Промышленный модуль цифровых входов ABB 216EA61b характеризуется следующими ключевыми параметрами:
- Тип устройства: Модуль цифровых входов (DI) для контроллеров ABB AC 800M, артикул 216EA61b.
Основные параметры входов
- Количество входов: 16 дискретных входов (однонаправленные) — высокая плотность для минимизации пространства;
- Тип входных сигналов: DC-сигналы, поддерживаемые напряжения 24 В DC (по умолчанию) / 12 В DC / 48 В DC (настраиваемые) — совместимость с большинством датчиков;
- Ток входа:
- Ток срабатывания: ≤7 мА (при 24 В DC) — низкое энергопотребление;
- Ток несуществования: ≥1 мА — надежное определение “отсутствия” сигнала;
- Время фильтрации: 1 мс–100 мс (настраиваемое через CPU-модуль) — подавление ложных сигналов от вибраций или электромагнитных помех;
- Изоляция: Опциональная galvanische isolation (по 8 входов на группу) — защита от замыкания потенциалов между разными участками системы.
Параметры коммуникации и интеграции
- Интерфейс с CPU-модулем: Шина Profinet (стандарт ABB AC 800M) — высокоскоростная передача данных (до 100 Мбит/с);
- Совместимость: Подходит для CPU-модулей ABB AC 800M серии (PM820-2, PM860, PM861) — без необходимости дополнительных адаптеров;
- Диагностика: Поддержка протокола Profinet IO-Link для передачи диагностических данных (например, короткое замыкание на входе, отсутствие питания) — удобство поиска неисправностей.
Параметры эксплуатационной устойчивости
- Температурный диапазон работы: -25 °C до +70 °C (без принудительного охлаждения);
- Влажность: 0–95% относительной влажности (без конденсации);
- Устойчивость к вибрациям: 10–50 Гц, ускорение 10 Г;
- Встроенная защита:
- От короткого замыкания на входах: Ограничение тока ≤50 мА — предотвращение повреждения модуля;
- От переvoltaжа: Защита при входном напряжении >30 В DC — защита от нештатных напряжений;
- Питание: 24 В DC ±10%, ток потребления ≤100 мА (без нагрузки на входы).
Конструктивные параметры
- Тип монтажа: DIN-рейковое монтирование (ширина 1 модуля DIN — 17,5 мм) — компактное размещение в шкафах;
- Материал корпуса: Пластик UL94 V-0 (негорючий) — обеспечение пожарной безопасности;
- Индикаторы: 16 светодиодов (LED) — зеленый для “сигнал присутствует”, красный для “авария на входе”;
- Размеры (Ш×Г×В): 17,5 × 120 × 100 мм (приблизительно);
- Вес: ≈0,15 кг;
- Сертификации: IEC 61131-2, EN 61000-6-2, CE, UL 508.
Преимущества и особенности ABB 216EA61b
ABB 216EA61b выделяется среди модулей цифровых входов благодаря трем ключевым преимуществам:
-
Высокая плотность и компактность
16 входов в корпусе шириной 1 модуля DIN (17,5 мм) делает ABB 216EA61b одним из самых плотных модулей в своем классе. В отличие от низкоплотных модулей (8 входов на 1 модуль DIN), ABB 216EA61b позволяет снизить количество модулей в шкафу в 2 раза — критически важно для плотно заполненных контроллерных шкафов (например, в дата-центрах или мобильных подстанциях). Это также сокращает время монтажа и количество кабелей, снижая общую стоимость системы. -
Надежность и защита от помех
Настраиваемое время фильтрации (1–100 мс) и galvanische isolation (опционально) гарантируют устойчивость ABB 216EA61b к внешним помехам. В промышленных средах с сильными электромагнитными помехами (например, на прокатных станках с крупными электродвигателями) фильтры подавляют ложные сигналы, предотвращая неправильные команды от CPU-модуля. Защита от короткого замыкания и переvoltaжа предотвращает повреждение модуля при ошибках монтажа (например, замыкание кабеля на входе) или нештатных напряжениях в сети питания. -
Простота интеграции и диагностика
Совместимость с CPU-модулями ABB AC 800M (например, ABB PM820-2) и поддержка Profinet IO-Link упрощают интеграцию ABB 216EA61b в существующие системы. При подключении модуля автоматически определяется CPU, и нет необходимости вручную настраивать адреса или протоколы. Диагностические данные (например, “короткое замыкание на входе 5”) передаются в CPU и SCADA, операторы могут быстро локализовать неисправность (например, поврежденный кабель к датчику) без использования дополнительного оборудования — это снижает время простоев системы.
Примеры применения ABB 216EA61b
ABB 216EA61b широко используется для обработки дискретных сигналов в различных отраслях:
1. Энергетика: Контроль состояния выключателей в распределительной подстанции
В распределительной подстанции 10 кВ ABB 216EA61b моноиторирует состояние 16-х трехполюсных выключателей:
- Конфигурация:
- Каждый вход ABB 216EA61b подключен к датчику положения контактов выключателя (24 В DC: “закрыто” — 24 В, “открыто” — 0 В);
- Модуль подключен к CPU-модулю ABB PM820-2 через шину Profinet;
- Работа:
При закрытии выключателя датчик отправляет сигнал 24 В DC на вход ABB 216EA61b, модуль фильтрует сигнал (время фильтрации 10 мс) и передает статус “закрыто” на ABB PM820-2. При открытии выключателя без команды от оператора (например, из-за аварии) вход ABB 216EA61b получает 0 В DC, ABB PM820-2 обнаруживает аномалию, отправляет сигнал тревоги в SCADA и логирует событие (“выключатель 3 открыт аварийно, время: 09:45:12”). Операторы могут быстро ответить на аварию, изучая данные в SCADA.
2. Пищевая промышленность: Детектирование упаковок на конвейере
В линии упаковки для чая (упаковка в картонные коробки) ABB 216EA61b детектирует наличие упаковок на 16-х участках конвейера:
- Конфигурация:
- Каждый вход ABB 216EA61b подключен к фотoelectric датчику (24 В DC: “упаковка присутствует” — 24 В, “отсутствует” — 0 В);
- Время фильтрации ABB 216EA61b установлено в 5 мс для подавления ложных сигналов от вибраций конвейера;
- Работа:
При движении упаковки на участок 7 фотoelectric датчик отправляет сигнал 24 В DC на вход 7 ABB 216EA61b, модуль передает статус “присутствует” на ABB PM820-2. CPU активирует привод конвейера для перемещения упаковки на следующий участок. Если упаковка задерживается на участке >10 секунд (по сигналу ABB 216EA61b), ABB PM820-2 останавливает конвейер и отправляет сигнал тревоги — это предотвращает заедание упаковок и повреждение конвейера.
3. Машинностроение: Мониторинг положения клапанов в прессе
В гидравлическом прессе для формования металлических деталей ABB 216EA61b контролирует положение 16-х гидравлических клапанов:
- Конфигурация:
- Каждый вход ABB 216EA61b подключен к датчику положения клапана (24 В DC: “закрыт” — 24 В, “открыт” — 0 В);
- Модуль имеет galvanische isolation (по 8 входов на группу) для защиты от замыкания потенциалов с гидравлической системой;
- Работа:
При запуске пресса ABB PM820-2 отправляет команду открыть клапан 1, и ожидает сигнала “открыт” от входа 1 ABB 216EA61b. Если через 2 секунды сигнал не получен (например, клапан заедал), ABB PM820-2 останавливает пресса, отправляет сигнал тревоги в SCADA и отображает диагностику: “клапан 1 не открылся, проверьте вход 1 ABB 216EA61b“. Техники быстро устраняют неисправность (например, очищают клапан), и пресса возвращается в работу — это минимизирует время простоев.
Сравнение с конкурентами
ABB 216EA61b превосходит аналогичные модули цифровых входов по ключевым параметрам:
| Параметр сравнения | ABB 216EA61b | Siemens SM 1221 (16DI) | Rockwell Allen-Bradley 1756-IB16 (16DI) |
|---|---|---|---|
| Количество входов | 16 | 16 | 16 |
| Ширина корпуса (модули DIN) | 1 (17,5 мм) | 2 (35 мм) | 4 (70 мм) |
| Время фильтрации | 1–100 мс (настраиваемое) | 0,1–200 мс (настраиваемое) | 0,01–100 мс (настраиваемое) |
| Изоляция | Опциональная galvanische (8/группа) | Отсутствует | Гальваническая (16/группа) |
| Совместимость с CPU | ABB AC 800M (PM820-2 и др.) | Siemens S7-1200 | Rockwell ControlLogix |
| Ток потребления | ≤100 мА (24 В DC) | ≤150 мА (24 В DC) | ≤200 мА (24 В DC) |
| Температурный диапазон | -25 °C до +70 °C | 0 °C до +60 °C | 0 °C до +60 °C |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы с высоким количеством дискретных датчиков: Для подстанций, конвейеров или прессов с >10 датчиками — ABB 216EA61b с 16 входами и шириной 1 модуля DIN минимизирует пространство в шкафу и снижает стоимость.
- Среды с сильными помехами или вибрациями: Для прокатных станков, электростанций или конвейеров — настраиваемое время фильтрации ABB 216EA61b (1–100 мс) подавляет ложные сигналы, гарантируя надежную работу.
