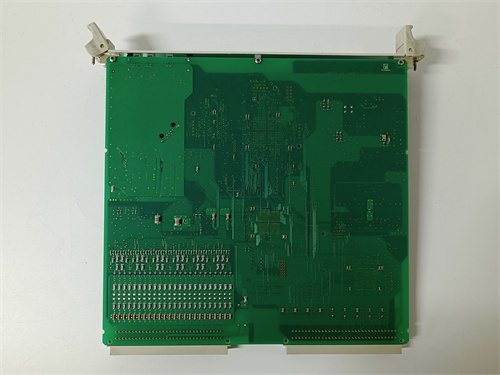

ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F

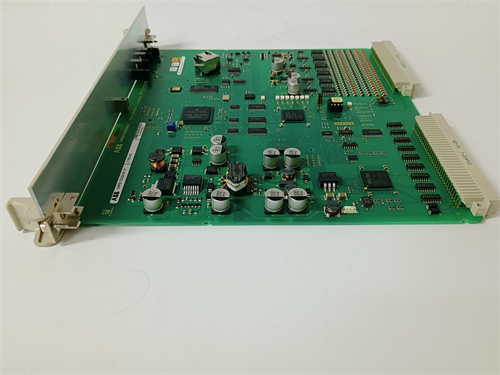

ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F — изображение 2

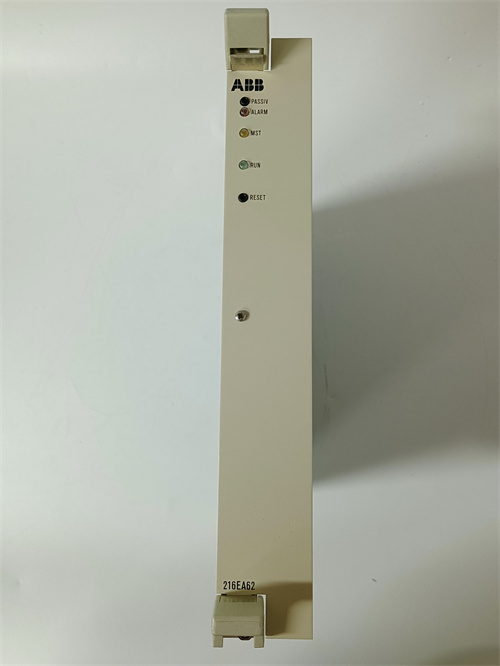

ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F

Технические параметры ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F

Технические характеристики ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F соответствуют стандартам IEC 61000-6-2 (электромагнитная совместимость), IEC 60529 (класс защиты) и EN 61131-2 (интерфейсы промышленной автоматики):

Параметр	Значение/Характеристика
Тип устройства	Аналоговый входной модуль (8 каналов), серии ABB Advant OCS I/O Modules
Параметры входов	• Количество каналов: 8 дифференциальных аналоговых входов • Поддерживаемые сигналы: 4–20 мА (токовый), 0–10 В (напряжностный) • Погрешность измерения: ≤0.1% от диапазона сигнала (в диапазоне температур 0–55 °C) • Частота дискретизации: 10 Гц на канал • Измерительный диапазон тока: 0–24 мА, напряжения: 0–12 В
Изоляция и защита	• Электрическая изоляция: 500 В АС между каналами, 1000 В АС между входами и шасси (на 1 мин) • Фильтрация шумов: Пассивный RC-фильтр (частота среза 50 Гц) • Защита от короткого замыкания: Ток ограничение ≤30 мА на канал • Защита от ЭМП: EN 61000-6-2 (импульсная помеха: 4 кВ, электростатика: 8 кВ)
Коммуникация	• Интерфейс с контроллером: Шина данных Advant OCS (совместима с ABB Advant Master) • Скорость передачи: 1 Мбит/с • Протокол: Проприетарный ABB Advant I/O Protocol (поддерживает передачу диагностических данных)
Эксплуатационные параметры	• Рабочая температура: -10 °C – +55 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Питание: 24 В DC (±15%), потребление ≤100 мА • Устойчивость к вибрации: 5–50 Гц (амплитуда 0.15 мм)
Конструкция и сертификации	• Тип монтажа: На рейку DIN 35 мм (в шкафах ABB Advant Cabinet) • Габариты (Ш×В×Г): 38 × 130 × 95 мм • Вес: ~0.3 кг • Индикаторы: 8 LED “статус канала” (зеленый/красный), 1 LED “питание” (зеленый) • Сертификации: CE, UL 508, RoHS

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F

Первым делом рассмотрим промышленный аналоговый входной модуль для систем автоматизации ABB — ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F, относящийся к серии ABB Advant OCS I/O Modules (специализирующейся на точных решениях для сбора аналоговых сигналов от датчиков (температуры, давления, уровня) в контроллеры Advant OCS, используемых в энергетике, нефтегазовой, химической и пищевой промышленности, где требуется высокая точность измерений, стабильность работы и соответствие стандартам промышленной безопасности). Это устройство имеет 8 дифференциальных аналоговых входов, поддерживает стандартные типы сигналов: 4–20 мА (токовый) и 0–10 В (напряжностный), обеспечивает электрическую изоляцию между каналами — 500 В АС на 1 минуту, и имеет встроенную фильтрацию шумов для снижения влияния электромагнитных помех. ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F выделяется высокой точностью измерений (погрешность ≤0.1% от диапазона сигнала), быстрой частотой дискретизации (10 Гц на канал) и совместимостью с ключевым оборудованием ABB — контроллерами ABB Advant Master (OCS 400), модулями питания ABB HL000986P0006 и панелями HMI ABB Operator Panel 800, становясь критическим элементом для систем, где нужно контролировать непрерывные параметры процессов (например, температура реакции в химических реакторах, давление в нефтепроводах) с минимальной погрешностью.

ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F гарантирует точную передачу аналоговых сигналов даже в условиях сильных электромагнитных помех (например, вблизи электродвигателей или трансформаторов): например, на нефтегазовом заводе ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F собирает сигналы от 8 датчиков давления в нефтепроводах (каждой датчик выдает сигнал 4–20 мА, где 4 мА соответствует 0 бар, 20 мА — 100 бар). При возникновении помех от работающих насосов ( шумовая амплитуда до 0.5 мА) встроенная фильтрация ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F снижает шум до 0.05 мА, что обеспечивает погрешность измерения давления не более 0.3 бар — критично для предотвращения передавления трубопровода. При отключении одного из датчиков (обрыв кабеля) ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F обнаруживает падение сигнала до 0 мА, автоматически классифицирует это как “обрыв датчика” и отправляет сигнал ошибки в контроллер ABB Advant Master — оператор через ABB Operator Panel 800 получает уведомление с указанием номера неработающего канала и устраняет повреждение кабеля за 15 минут, не допуская потери контроля над давлением. Благодаря дифференциальному подключению входов ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F исключает влияние помех, связанных с потенциальным разрывом между датчиком и модулем (например, если земля датчика и модуля имеют разную потенциал), что сохраняет точность измерений даже в неидеальных условиях подключения. При калибровке системы инженеры через ПО ABB Advant Engineering Tools корректируют параметры ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F (настройку нулевого и полного сигнала), что позволяет поддерживать погрешность измерений на уровне ≤0.1% в течение всего срока эксплуатации (до 10 лет).

Особенно стоит отметить, что ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F поддерживает диагностику каналов в реальном времени — через контроллер или HMI можно отслеживать для каждого входа: текущее значение сигнала (в мА/В), состояние канала (норма/обрыв/короткое замыкание), температура внутреннего элемента модуля. Это позволяет инженерам своевременно выявлять деградацию датчиков (например, постепенное смещение нулевого сигнала датчика давления) или проблемы с подключением, планируя профилактическое обслуживание до полного выхода датчика из строя. Также ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F имеет индикаторы LED для каждого канала: зеленый LED горит при нормальной работе канала, красный — при ошибке (обрыв или короткое замыкание), что позволяет обслуживающему персоналу быстро локализовать неисправность без подключения к диагностическому ПО. Полную информацию о ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F, включая процедуры калибровки, схемы подключения и руководство по диагностике, можно найти по ссылке: [ссылка на продукт ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F] (при получении окончательной ссылки она будет вставлена).

Технические параметры ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F

Параметр	Значение/Характеристика
Тип устройства	Аналоговый входной модуль (8 каналов), серии ABB Advant OCS I/O Modules
Параметры входов	• Количество каналов: 8 дифференциальных аналоговых входов • Поддерживаемые сигналы: 4–20 мА (токовый), 0–10 В (напряжностный) • Погрешность измерения: ≤0.1% от диапазона сигнала (в диапазоне температур 0–55 °C) • Частота дискретизации: 10 Гц на канал • Измерительный диапазон тока: 0–24 мА, напряжения: 0–12 В
Изоляция и защита	• Электрическая изоляция: 500 В АС между каналами, 1000 В АС между входами и шасси (на 1 мин) • Фильтрация шумов: Пассивный RC-фильтр (частота среза 50 Гц) • Защита от короткого замыкания: Ток ограничение ≤30 мА на канал • Защита от ЭМП: EN 61000-6-2 (импульсная помеха: 4 кВ, электростатика: 8 кВ)
Коммуникация	• Интерфейс с контроллером: Шина данных Advant OCS (совместима с ABB Advant Master) • Скорость передачи: 1 Мбит/с • Протокол: Проприетарный ABB Advant I/O Protocol (поддерживает передачу диагностических данных)
Эксплуатационные параметры	• Рабочая температура: -10 °C – +55 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Питание: 24 В DC (±15%), потребление ≤100 мА • Устойчивость к вибрации: 5–50 Гц (амплитуда 0.15 мм)
Конструкция и сертификации	• Тип монтажа: На рейку DIN 35 мм (в шкафах ABB Advant Cabinet) • Габариты (Ш×В×Г): 38 × 130 × 95 мм • Вес: ~0.3 кг • Индикаторы: 8 LED “статус канала” (зеленый/красный), 1 LED “питание” (зеленый) • Сертификации: CE, UL 508, RoHS

Преимущества и особенности ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F

Высокая точность и стабильность измерений

Погрешность ≤0.1% от диапазона сигнала и дифференциальное подключение входов делают ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F идеальным для систем, где требуется контроль параметров с минимальной ошибкой (например, пищевая промышленность — контроль температуры термизации продуктов, где допустимая погрешность не превышает 0.5 °C). Стабильность параметров модуля в широком диапазоне температур (-10 °C – +55 °C) гарантирует, что точность не снижается даже в условиях перепадов температуры в производственных цехах.
Защита от помех и надежность

Встроенная фильтрация шумов (частота среза 50 Гц) и высокая электрическая изоляция между каналами защищают ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F от влияния электромагнитных помех, которые часто возникают в промышленных средах (например, от работающих электродвигателей насосов или трансформаторов). Это предотвращает искажения сигналов и ложные предупреждения в системе, снижая время простоя и количество неплanned остановок.
Детальная диагностика и удобство обслуживания

Диагностика каналов в реальном времени (мониторинг сигнала, состояние канала) и LED-индикаторы упрощают обслуживание: операторы могут быстро определить причину сбоя (например, красный LED на 4-м канале — обрыв датчика давления) без использования сложного диагностического ПО. Это сокращает время поиска неисправностей с часов до минут, критично для объектов с минимальным допуском к простою (например, нефтеперерабатывающие заводы).
Совместимость с системами ABB и гибкость

Полная совместимость с контроллерами ABB Advant Master и модулями питания ABB HL000986P0006 означает, что ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F легко интегрируется в существующие системы автоматизации ABB — не требуется перепрограммирование контроллеров или замена оборудования. Поддержка двух типов сигналов (4–20 мА, 0–10 В) делает модуль универсальным для подключения различных типов датчиков (температуры, давления, уровня), что снижает затраты на покупку специализированных модулей.

Примеры применения ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F

Химическая промышленность: Контроль температуры реакции

На химическом заводе ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F собирает сигналы от 8 датчиков температуры в реакторах (каждой датчик выдает сигнал 4–20 мА, где 4 мА — 0 °C, 20 мА — 200 °C). Целевой температурой реакции является 150 °C (соответствует 16 мА). При превышении температуры до 155 °C (16.4 мА) ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F передает сигнал в контроллер ABB Advant Master, который активирует систему охлаждения реактора. Благодаря точности модуля (погрешность ≤0.2 °C) система охлаждения включается именно при достижении критической температуры, предотвращая перегрев реакционной смеси и потери продукта.
Нефтегазовая промышленность: Контроль уровня нефти в резервуарах

На нефтехранилище ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F собирает сигналы от 8 датчиков уровня нефти в резервуарах (сигнал 0–10 В, где 0 В — пустой резервуар, 10 В — полный). При заполнении резервуара №3 до 80% уровня (сигнал 8 В) ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F передает сигнал в контроллер, который отправляет предупреждение на ABB Operator Panel 800. Когда уровень достигает 90% (9 В), контроллер останавливает насос подачи нефти, предотвращая переполнение резервуара. Дифференциальное подключение модуля исключает влияние помех от соседних резервуаров, обеспечивая точность измерения уровня не более 0.5%.
Пищевая промышленность: Контроль влажности продуктов

На пищевом заводе ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F собирает сигналы от 8 датчиков влажности сахарного песка (сигнал 4–20 мА, где 4 мА — 0% влажности, 20 мА — 10% влажности). Целевая влажность — 5% (соответствует 12 мА). Если влажность снижается до 4% (10.4 мА) или повышается до 6% (13.6 мА), ABB 216EA62 1MRB150083R1/F 1MRB178066R1/F сигнализирует в контроллер, который корректирует режим сушки или увлажнения. Высокая точность модуля гарантирует, что влажность сахарного песка соответствует стандартам качества, предотвращая брак продукции.
