Описание
Общая информация о продукте

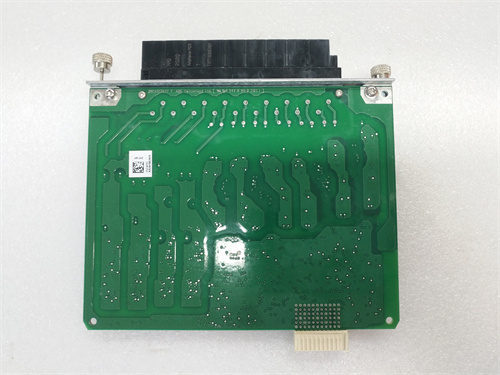

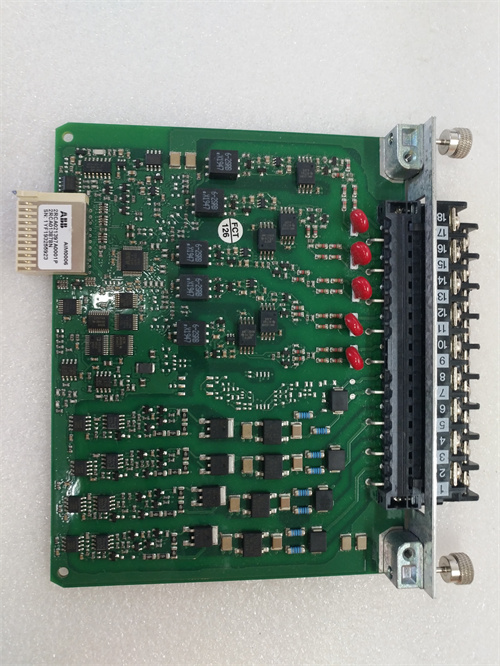

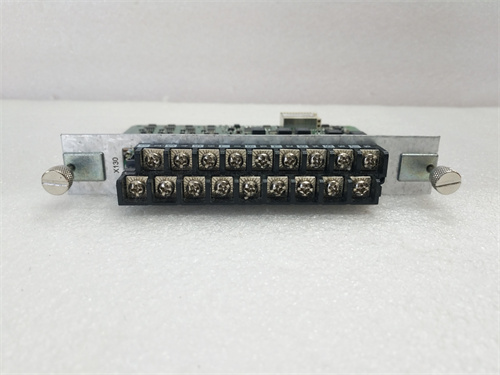

Первым делом познакомимся с устройством ABB 2RCA013892A0003H — это промышленный модуль реле управления (релейный модуль) для систем автоматизации ABB, предназначенный для коммутации низковольтных цепей и передачи управляющих сигналов между контроллерами, сенсорами и исполнительными механизмами (клапаны, реле промежуточного усиления, световые сигналы). Он сочетает в себе компактность, надежность и универсальность, выступая ключевым элементом для организации логических цепей управления в металлургии, логистике, пищевой промышленности и электронике. Ссылка на продукт ABB 2RCA013892A0003H позволяет получить детальную техническую документацию, включая схемы подключения к сигнальным цепям, таблицы параметров коммутации и руководства по конфигурации через ПО ABB Control Builder M (вставьте здесь предоставленную ссылку). ABB 2RCA013892A0003H отличается высокой износостойкостью и помехоустойчивостью — его контакты с высокой нагрузочной способностью, защита от электромагнитных помех (ЭМП) и негорючее тело гарантируют стабильную работу даже в условиях частых коммутаций или внешних помех. Кроме того, ABB 2RCA013892A0003H полностью совместимо с другими компонентами ABB (например, цифровыми модулями ABB 216AB61 HESG324013R101, модулями питания ABB PU515A) и контроллерами ABB AC800M, что упрощает интеграцию в существующие автоматизированные комплексы без дополнительной адаптации.
Технические параметры продукта
ABB 2RCA013892A0003H имеет технические характеристики, адаптированные для коммутации низковольтных сигнальных цепей:
- Тип устройства: Релейный модуль с независимыми релейными выходами, для систем ABB AC800M/DCS 800xA;
- Основные параметры релей и коммутации:
- Количество реле: 8 независимых релей (каждое реле управляется отдельным входом);
- Тип релей: Электромагнитные реле с нормально разомкнутыми (NO) и нормально замкнутыми (NC) контактами (по 1 контакт NO + 1 контакт NC на реле);
- Параметры питания катушек реле: 24 В DC (стандартное индустриальное напряжение), потребление на катушку — 80 мА (номинальное);
- Параметры контактов реле (нагрузочная способность):
- Для переменного тока (АС): 250 В АС, максимальный ток 10 А (для resistive нагрузки) / 5 А (для inductive нагрузки);
- Для постоянного тока (DC): 30 В DC, максимальный ток 5 А (для resistive нагрузки) / 2 А (для inductive нагрузки);
- Время срабатывания/отключения реле: <10 мс (срабатывание), <8 мс (отключение) — быстрая реакция для логических цепей;
- Защита и помехоустойчивость:
- Защита от ЭМП: По стандарту EN 61000-6-2 (уровень 3) — устойчивость к импульсным помехам (6 кВ) и электростатическому разряду (15 кВ);
- Изоляция: Электрическая изоляция между катушками реле и контактами (2500 В АС на 1 минуту) — предотвращение перекрестных помех;
- Защита катушек: Встроенные диоды обратного смещения (для подавления пиковых напряжений при отключении катушек);
- Эксплуатационные и конструктивные параметры:
- Уровень защиты корпуса: IP20 (для установки в закрытые шкафы автоматизации);
- Рабочий диапазон температур: -25 °C до +60 °C;
- Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
- Срок службы контактов: До 100 тысяч коммутационных циклов (при номинальной нагрузке);
- Корпус: Пластик класса UL94 V-0 (негорючий), с креплениями для DIN-рейки (35 мм);
- Размеры: 36 мм (ширина) × 120 мм (длина) × 80 мм (глубина) — занимает 1 модульное место;
- Индикаторы: LED-индикаторы на каждой катушке реле (зеленый — реле включено, не горит — реле выключено);
- Входы управления: 8 цифровых входов (24 В DC, логический уровень «1» — 18–30 В DC, «0» — 0–5 В DC).
Преимущества и особенности
ABB 2RCA013892A0003H выделяется среди релейных модулей благодаря ряду уникальных преимуществ:
- Высокая нагрузочная способность и долговечность: Контакты реле с максимальным током 10 А (АС) делают ABB 2RCA013892A0003H подходящим для коммутации как слабых сигнальных цепей (сенсоры), так и мощных исполнителей — например, в логистическом центре модуль управляет электромагнитными клапанами конвейеров (потребление 3 А, 24 В DC), сохраняя работоспособность до 100 тысяч циклов. Это снижает частоту замены модулей и эксплуатационные затраты;
- Компактность и экономия места: Размеры 36 мм по ширине позволяют установить ABB 2RCA013892A0003H в плотно заполненные DIN-рейки — в шкафу с контроллером ABB AC800M и 6 модулями I/O модуль занимает минимальное место, не ограничивая доступ к другим компонентам;
- Промышленная надежность и защита: Защита от ЭМП по уровню 3 и встроенные диоды защиты катушек делают ABB 2RCA013892A0003H устойчивым к сложным условиям — в металлургическом цехе, где модуль работает рядом с мощными электродвигателями, он стабильно передает сигналы на световые сигналы, не подвергаясь искажениям от электромагнитных полей;
- Легкая диагностика и обслуживание: LED-индикаторы на каждой катушке позволяют операторам мгновенно определить состояние каждого реле — например, если реле не включается, негорящий индикатор указывает на проблему с входным сигналом или питанием, сокращая время диагностики до 2–3 минут.
Примеры применения в отраслях
ABB 2RCA013892A0003H широко используется для коммутации сигнальных цепей в различных отраслях:
- Логистика: Автоматизированная склада «Wildberries» — ABB 2RCA013892A0003H управлял 8 электромагнитными клапанами (фиксация паллет) и 4 световыми сигналами (статус конвейера: «работает»/«ошибка»). Модуль получал управляющие сигналы от цифрового модуля ABB 216AB61 HESG324013R101 и коммутировал цепь клапанов (24 В DC, 2 А). Благодаря высокой нагрузочной способности реле модуль работал без износа контактов в течение 2 лет;
- Пищевая промышленность: Завод по производству чипсов — ABB 2RCA013892A0003H передавал сигналы между контроллером ABB AC800M и системой подачи сыра (реле промежуточного усиления). При превышении уровня сыра в бункере контроллер отправлял сигнал на модуль, который коммутировал цепь реле и останавливал подачу. Защита от ЭМП гарантировала работу даже рядом с мощными электродвигателями смесителей;
- Электроника: Завод по сборке смартфонов — ABB 2RCA013892A0003H управлял системой визуального контроля (камеры и светодиодные панели). Модуль коммутировал цепь панелей (24 В DC, 1 А) в зависимости от сигнала датчика положения деталей, обеспечивая стабильное освещение для камер и точную детекцию брака.
Сравнение с конкурентами
Для оценки преимуществ ABB 2RCA013892A0003H сравним его с аналогичным релейным модулем — Siemens SIMATIC ET 200SP (6ES7132-4HB13-0AB0):
| Параметр | ABB 2RCA013892A0003H | Siemens 6ES7132-4HB13-0AB0 |
|---|---|---|
| Количество реле | 8 (по 1 NO + 1 NC на реле) | 4 (по 1 NO + 1 NC на реле) |
| Максимальный ток контактов (АС) | 10 А (250 В) | 5 А (250 В) |
| Время срабатывания реле | <10 мс | <15 мс |
| Защита от ЭМП | EN 61000-6-2 (уровень 3) | EN 61000-6-2 (уровень 2) |
| Совместимость с ABB оборудованием | Полная (AC800M, 216AB61) | Частичная (требует адаптеров) |
Как видно из таблицы, ABB 2RCA013892A0003H имеет преимущество в большем количестве реле, более высокой нагрузочной способностью контактов, быстрой реакцией и усиленной защитой от ЭМП. Для систем на оборудовании ABB и цепей с высокими требованиями к надежности коммутации (логистика, пищевая промышленность) он является предпочтительным выбором.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB 2RCA013892A0003H учитывайте:
- Количество управляемых цепей: Если нужно коммутировать ≤8 сигнальных цепей (клапаны, реле), ABB 2RCA013892A0003H идеально подходит; для большего количества используйте несколько модулей в параллели;
- Параметры нагрузки: Убедитесь, что ток и напряжение вашей нагрузки не превышают возможности контактов реле — для нагрузок >10 А (АС) или >5 А (DC) выбирайте модули с повышенной нагрузочной способностью (например, ABB 2RCA013892A0004H);
- Уровень помех в среде: Для объектов с сильными ЭМП (металлургия, энергетика) ABB 2RCA013892A0003H с защитой EN 61000-6-2 (уровень 3) — оптимальный выбор.
-
Предостережения:
- Монтаж и подключение выполняйте только при отключенном питании — неправильная полярность катушки или короткое замыкание контактов может привести к повреждению модуля;
- Не превышайте нагрузочные параметры контактов — перегрузка приведет к износу контактов и потере коммутационной способности;
- Для индуктивных нагрузок (электродвигатели, электромагнитные клапаны) используйте дополнительные защита (диоды или_varistors) — пиковые напряжения при отключении могут повреждать катушки реле;
- Регулярно проверяйте состояние LED-индикаторов — негорящий индикатор указывает на проблему с входным сигналом или питанием, которую нужно устранить немедленно.
