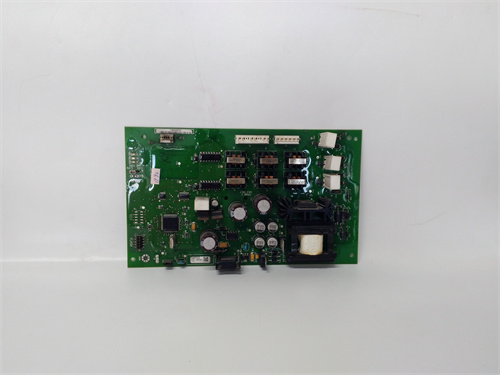

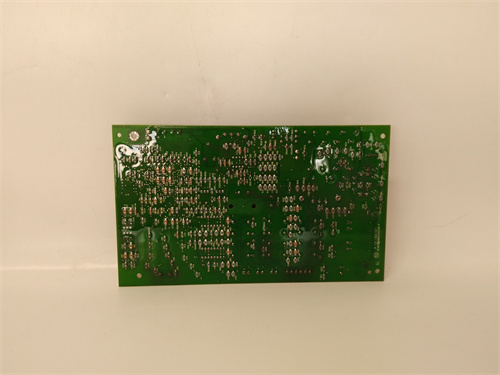

ABB 390923G14A | Плата управления ACS800, в наличии

Описание

3. Product Introduction

Ситуация, знакомая каждому сервисному инженеру: частотник ACS800 выдает ошибку «PPCC LINK» или «CURR MEAS», вы перезагружаете привод, но он встает в «мертвую» ошибку, и экран гаснет. Диагноз — умерла плата управления 390923G14A, она же RDCU-02C. И начинается гонка: найти замену, пока не встала вся линия экструдера или насосная станция.

RDCU-02C — это мозг всех ACS800 в стандартном исполнении. Плата устанавливается в слот управления на силовом модуле (R7, R8) или в отдельном корпусе для меньших мощностей. Она содержит процессор, память уставок, входы-выходы управления и интерфейсы связи. Без нее привод — просто кусок металла и силовой электроники. Особенность этой платы в том, что она «завязана» на конкретный тип силового модуля: firmware на RDCU-02C должна соответствовать мощности и типу преобразователя (например, ACS800-01, ACS800-04, ACS800-07).

Честно говоря, главная головная боль с RDCU-02C — привязка прошивки к «железу». Если вы просто купите «голую» плату 390923G14A и вставите ее в привод, он, скорее всего, не запустится или выдаст ошибку несоответствия. Плата должна быть предварительно прошита под конкретный тип ACS800 и версию firmware, которая была в системе. Иначе вы получите или невозможность параметрирования, или конфликт с модулем расширения (например, с платой ввода-вывода или оптоволоконным адаптером).

4. SOP Quality Transparency (Процесс контроля качества)

RDCU-02C — критически важный компонент. Отказ на объекте непрерывного цикла — это часы простоя. Наш QA построен так, чтобы исключить «детские» болезни и деградацию компонентов:

1. Входной контроль. Вскрытие антистатической упаковки в ESD-зоне. Визуальный осмотр:

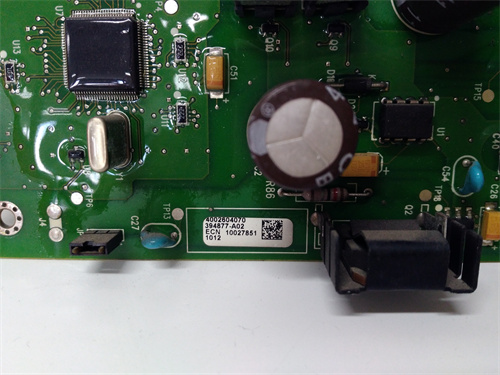

   • Состояние процессора и DSP (нет следов перегрева — потемнения вокруг чипов).
   • Состояние электролитических конденсаторов (особенно в цепи питания — 3.3 В, 5 В).
   • Целостность разъемов (X1 — подключение к силовому модулю, X2/X3 — I/O, X4 — энкодер).
   • Соответствие артикула 390923G14A и ревизии печатной платы.
2. Замена «слабых мест» (превентивный ремонт). Если плата имеет возраст более 5 лет, мы превентивно заменяем:
   • Все электролитические конденсаторы в цепях питания.
   • Батарейку резервного копирования (CR2032) на новую (если она установлена — для хранения параметров).
   • При необходимости — оптопары входных цепей.
3. Нагрузочное тестирование. Подключение к тестовому стенду на базе силового модуля ACS800-04 (45 кВт) с реальной нагрузкой (асинхронный двигатель). Процедура:
   • Загрузка firmware под конкретный тип привода (согласуем с заказчиком).
   • Проверка всех дискретных входов/выходов (DI, DO, AI, AO) через внешний симулятор.
   • Проверка работы энкодерного входа (TTL/HTL) на частотах до 100 кГц.
   • Прогон привода в режиме ID-run (идентификация двигателя) и работа в диапазоне 0–50 Гц в течение 2 часов.
   • Контроль отсутствия ошибок (PPCC LINK, CURR MEAS, EARTH FAULT) на всех этапах.
4. Электрические тесты.
   • Проверка изоляции между цепями управления и силовыми цепями (500 В, 1 мин) — проводится в сборе с силовым модулем.
   • Тест питания: подача 24 В DC на внешний вход управления — контроль стабильности внутренних напряжений (5 В, 3.3 В, ±15 В для операционников).
5. Упаковка. Плата упаковывается в ESD-пакет с замком-застежкой. В комплекте:
   • Протокол тестирования с осциллограммами работы на номинальной частоте.
   • Стикер с указанием версии прошивки (firmware) и датой тестирования.
   • При необходимости — новая батарейка CR2032.

5. Technical Pitfalls Guide (Технические подводные камни)

RDCU-02C — устройство с нюансами, которые я выявил за 15 лет работы с ACS800:

• Проблема «PPCC LINK» после замены. Самая частая ошибка. PPCC — это связь между платой управления и силовым модулем (через оптоволоконный кабель или плоский шлейф). Если вы меняете RDCU-02C, а привод выдает «PPCC LINK» — причина может быть не в плате, а в несовпадении версий прошивки. Firmware на RDCU должна соответствовать типу силового модуля (например, для ACS800-01-0030-5 нужна одна версия, для ACS800-04-0030-5 — другая). Мы при продаже всегда уточняем точную модель привода.
• Потеря параметров при длительном хранении. На RDCU-02C есть батарейка (обычно CR2032), которая сохраняет параметры (уставки) при отключении питания. Если плата пролежала на складе 3–4 года, батарейка сядет. При первом включении вы увидите ошибку «PARAM RESET» или «DEFAULT LOADED». Решение: после установки обязательно перезагрузить параметры из резервной копии или заново ввести вручную. Мы всегда меняем батарейку перед отправкой.
• Конфликт с платой расширения I/O (RDIO). Если в приводе используется плата расширения ввода-вывода (RDIO-01 или RDIO-02), версия firmware на RDCU-02C должна быть не ниже определенного уровня. Иначе плата расширения не инициализируется, и вы не увидите дополнительные сигналы. Особенно это критично для систем с активным управлением (например, подъемно-транспортное оборудование). Мы проверяем совместимость по номеру партии.
• ESD-чувствительность оптоволоконного порта. На RDCU-02C есть оптический порт (X5) для связи с другими приводами (FiberLink). Если вы работаете с платой на столе без заземления, статический разряд может «пробить» драйвер оптоволокна. Симптом — привод работает, но не видит соседние устройства по оптоволокну. Диагностируется только осциллографом. Мой совет: при монтаже платы всегда используйте антистатический браслет.

6. Key Technical Specifications

7. Key Selling Points

• Предварительная прошивка под ваш привод. Мы не продаем «голую» плату. Перед отправкой загружаем firmware, соответствующее вашей модели ACS800 (тип, мощность, наличие плат расширения). Вы получаете устройство «plug-and-play» без необходимости иметь программатор и софт (DriveWindow).
• Сохранение параметров. Меняем батарейку CR2032 на новую. Плата готова к длительному хранению или немедленной установке без риска потери уставок.
• Полный цикл тестирования. Каждая плата проходит 2-часовой прогон на реальном силовом модуле с двигателем. Мы проверяем не только старт-стоп, но и работу PID-регулятора, аналоговые каналы, энкодерный вход.
• Снижение времени простоя. Склад в Москве, отправка в день оплаты. Для экстренных случаев — курьерская доставка по Москве и области за 2–4 часа. Предоставляем удаленную поддержку при замене (консультация по ошибкам, настройке параметров).
• ⚠️ НЕ подходит для: ACS880 (более новые приводы). RDCU-02C — только для ACS800. Для ACS880 используется плата управления ZCU-14/ZCU-12 с другой архитектурой и прошивкой.

8. FAQ

Вопрос: Как определить, что проблема именно в RDCU-02C, а не в силовом модуле?
Ответ: По опыту скажу:

• Если на дисплее привода нет индикации (темный экран), но вентиляторы работают — скорее всего, проблема в плате управления или ее питании.
• Если при включении привод выдает ошибку «PPCC LINK» или «CURR MEAS» и не переходит в состояние «READY» — это может быть как проблема связи с силовым модулем, так и неисправность самой платы.
• Самый точный метод: заведомо исправная RDCU-02C. Если с ней привод запускается — проблема в старой плате. Если нет — ищите проблему в силовой части или модуле IGBT.

Вопрос: Нужно ли перепрограммировать привод после замены RDCU-02C?
Ответ: Да, если вы не сохранили параметры из старой платы. RDCU-02C хранит все уставки (параметры группы 10–99) в своей памяти. Если вы меняете плату, параметры нужно загрузить заново — либо из резервной копии (через DriveWindow или панель управления), либо ввести вручную. Если у вас есть возможность прочитать параметры из старой платы до ее полной смерти — сделайте это обязательно. Мы, кстати, можем помочь с восстановлением параметров, если вы предоставите файл резервной копии или список измененных групп.

Вопрос: У меня ACS800-04-0030-5. Какая версия firmware нужна для RDCU-02C?
Ответ: Для ACS800-04 с мощностью 30 кВт (400 В) обычно требуется версия firmware не ниже 3.2.0. Но точная версия зависит от года выпуска привода и наличия плат расширения. Мы перед отправкой уточняем по серийному номеру вашего привода (на шильдике). Если вы не знаете версию, мы можем поставить универсальную (последнюю стабильную), которая работает на 95% ACS800-04. Для оставшихся 5% (специфичные применения — краны, центрифуги) нужна точная версия.

Вопрос: Можно ли использовать RDCU-02C от ACS800-01 в ACS800-04?
Ответ: Технически — да, плата одна и та же (артикул 390923G14A). Но нужно перепрошить ее под нужный тип привода. Физически разница только в прошивке и, возможно, в наличии некоторых разъемов (на ACS800-01 может не быть вывода для энкодера). Мы при продаже всегда уточняем тип привода и загружаем соответствующую прошивку. Если вы купили «универсальную» плату с рук и она не работает — скорее всего, проблема в несоответствии firmware.

Вопрос: Что означает ошибка «CURR MEAS» после замены RDCU-02C?
Ответ: «CURR MEAS» — ошибка измерения тока. Она может возникать, если:

• Firmware на RDCU-02C не соответствует типу силового модуля (например, прошивка от 30 кВт, а силовой модуль — 110 кВт).
• Неисправен датчик тока (LEM) в силовом модуле — но в этом случае ошибка была бы и со старой платой.
• Проблема с калибровкой. В некоторых случаях после замены платы нужно выполнить автонастройку (параметр 99.04 — Motor Control Mode = DTC, затем выполнить ID-run).

Если вы столкнулись с этой ошибкой — первым делом проверьте соответствие прошивки.

Вопрос: У вас есть платы с завода (new) или только восстановленные?
Ответ: Честно говоря, «новые» RDCU-02C (390923G14A) в заводской упаковке практически не встречаются. ABB сняла ACS800 с производства около 2015–2017 года, и запасных плат в оригинальной упаковке осталось крайне мало. Если вам предлагают «new» по цене ниже 40–50 тысяч рублей — с вероятностью 90% это либо подделка, либо плата, извлеченная из привода и перемаркированная. Мы продаем платы после полного восстановления: замена конденсаторов, батарейки, проверка всех каналов, обновление прошивки. Гарантия — 1 год. По статистике отказов, они не уступают новым старым запасам.

Вопрос: Могу ли я использовать RDCU-02C с ACS800 без внешнего питания 24 В?
Ответ: Да, плата может получать питание от силового модуля через внутреннюю шину. Но если вы хотите программировать привод или считывать параметры при отключенном силовом напряжении (только управление), нужно подать внешнее питание 24 В DC на клеммы X1:1 (+24 В) и X1:2 (GND). Это удобно для наладки без подачи высокого напряжения.
