Введение: модуль интерфейса контроллеров ABB и модель 3ASC25H203
Первым элементом в сфере обеспечения совместимости и передачи данных между контроллерами промышленной автоматизации ABB и внешними устройствами является модуль от ABB — модель 3ASC25H203. Данное оборудование относится к серии специализированных интерфейсных модулей ABB, предназначенных для интеграции контроллеров семейства AC 800M с различными периферийными устройствами (например, драйверы, сенсоры, панели операторского управления) и системами верхнего уровня (SCADA, MES). Подробную информацию о функционале, протоколах и применении модели 3ASC25H203 можно найти на официальном ресурсе или по указанной ссылке — [ссылка на 3ASC25H203 ABB].
Описание продукта: назначение и функциональность 3ASC25H203 ABB

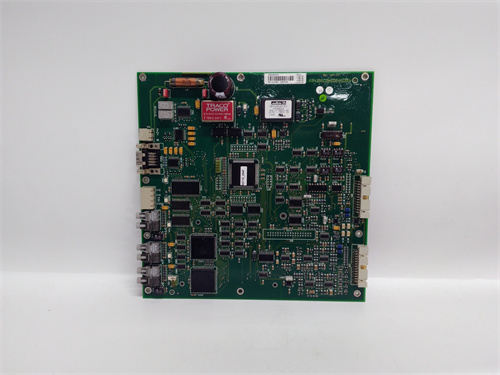

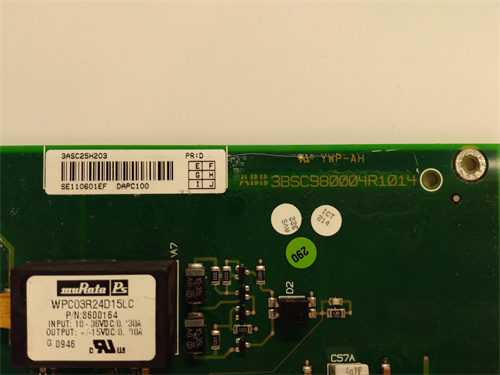

Модель 3ASC25H203 от ABB представляет собой универсальный интерфейсный модуль, специализирующийся на обеспечении надежной связи между контроллерами ABB AC 800M и внешними компонентами автоматизированных систем. Основная задача 3ASC25H203 — выступать в роли “транслятора” данных: он принимает сигналы от контроллера (цифровые команды, параметры процессов), преобразует их в формат, поддерживаемый подключенными устройствами (например, через протокол Profinet или Modbus RTU), и передает обратно данные о состоянии периферии (текущая скорость драйвера, уровень сигнала сенсора) для мониторинга и корректировки управляющих действий.
Отличительной чертой 3ASC25H203 является поддержка мультипротокольной коммуникации — модуль работает с промышленными протоколами Profinet IRT (для реального времени), Modbus TCP/RTU и Ethernet/IP, что позволяет интегрировать 3ASC25H203 в разнородные системы (например, с драйверами Siemens, сенсорами Rockwell или панелями HMI ABB UNS2980c-ZV4). Также 3ASC25H203 оснащен встроенной системой диагностики: он отслеживает состояние соединений, регистрирует ошибки передачи данных и отправляет алерты контроллеру, что упрощает быстрое выявление и устранение неполадок (например, разрыв кабеля или сбой драйвера).
Компактный дизайн 3ASC25H203 (монтаж на шину контроллера AC 800M) экономит пространство в шкафах автоматизации, а высокая устойчивость к электромагнитным помехам (соответствие стандарту EN 61000-6-2, класс 3) гарантирует безотказную работу в тяжелых промышленных условиях (например, металлургические заводы, нефтегазовые площадки). Все функциональные возможности и тесты на надежность 3ASC25H203 подтверждаются документацией ABB, доступной по [ссылка на 3ASC25H203 ABB].
Технические параметры 3ASC25H203 ABB
Основные технические характеристики модели 3ASC25H203 включают:
- Тип модуля: Интерфейсный модуль для контроллеров ABB AC 800M;
- Поддерживаемые протоколы коммуникации:
– Сетевые: Profinet IRT (IEC 61158), Modbus TCP (IEC 61158), Ethernet/IP (ODVA);
– Серийные: Modbus RTU (через порт RS485);
- Интерфейсы:
– 2 порта Ethernet (10/100/1000 Мбит/с, RJ45, поддержка Duplex Full/Half);
– 1 порт RS485 (серьезный интерфейс, скорость передачи 9600–115200 бод/с, поддерживает galvanоразрыв);
- Производительность:
– Латентность передачи данных (Profinet IRT): <1 мс (для синхронных процессов);
– Максимальная частота обновления параметров: 1000 раз в секунду;
– Поддерживаемое количество подключенных устройств: До 32 единиц (через Ethernet);
- Питание: Подача энергии через шину контроллера ABB AC 800M (напряжение 5 В DC, потребляемая мощность не более 3 Вт);
- Операционные условия:
– Температура работы: -20 °C до +60 °C;
– Относительная влажность: 5%–95% (без конденсации);
– Защита по стандарту: IP20 (для панельного монтажа);
– Устойчивость к вибрациям: IEC 60068-2-6 (10–500 Гц, амплитуда 0,15 мм);
– Устойчивость к электромагнитным помехам: EN 61000-6-2 (класс 3);
- Совместимость: Контроллеры ABB AC 800M (все версии), ПО ABB Control Builder M v5.1 и выше; периферийные устройства с поддержкой Profinet/Modbus/Ethernet/IP.
Все параметры 3ASC25H203 соответствуют международным стандартам IEC 61131-2 (промышленные контроллеры) и IEC 61850 (коммуникация в энергетике), что подтверждается сертификатами ABB — детали в техническом описании по [ссылка на 3ASC25H203 ABB].
Преимущества и особенности 3ASC25H203 ABB
Модель 3ASC25H203 имеет ряд ключевых преимуществ перед аналогичными интерфейсными модулями на рынке:
- Мультипротокольная поддержка: Поддержка Profinet IRT, Modbus TCP, Ethernet/IP и Modbus RTU делает 3ASC25H203 универсальным для интеграции с периферией разных брендов (ABB, Siemens, Rockwell), избегая необходимости использования нескольких специализированных модулей — сокращает затраты на оборудование.
- Режим реального времени: Латентность <1 мс для Profinet IRT позволяет 3ASC25H203 работать с системами, где требуется синхронное управление (например, робототехника, линии конвейеров с несколькими драйверами), где задержки приведут к деформации продукции или авариям.
- Галvanoразрыв на RS485: Защита от перепадов потенциала между модулем и подключенными устройствами предотвращает повреждение 3ASC25H203 и периферии при возникновении электростатического разряда или несовпадении уровней земли — критически важно для удаленных подключений (например, сенсоры на производственных площадках).
- Легкая конфигурация и диагностика: Совместимость с ПО ABB Control Builder M позволяет быстро настраивать протоколы, отслеживать состояние соединений и анализировать логи ошибок через единый интерфейс — не требуется дополнительное специализированное ПО, что упрощает эксплуатацию.
Примеры применения 3ASC25H203 ABB
Модель 3ASC25H203 широко используется в отраслях, где требуется интеграция контроллеров с разнородной периферией:
- Машиностроение: Связь контроллера ABB AC 800M с драйверами Siemens SINAMICS (через Profinet IRT) и панелью HMI Rockwell PanelView (через Ethernet/IP) на линиях сборки автомобилей. 3ASC25H203 обеспечивает синхронную передачу команд от контроллера к драйверам (скорость конвейеров, позиция роботов) и отображение данных на HMI, гарантируя качество сборки.
- Нефтегазовая отрасль: Интеграция контроллера AC 800M с датчиками давления Emerson (через Modbus RTU) и системой защиты Siemens SIPROTEC (через Modbus TCP) на насосных станциях. 3ASC25H203 передает данные о давлении в трубопроводах и состоянии защиты на контроллер, позволяя операторам своевременно реагировать на нештатные ситуации (например, превышение давления).
- Энергетика: Связь контроллера AC 800M с инверторами ABB ACS880 (через Profinet IRT) и анализатором электроэнергии IEMPU02 (через Modbus TCP) в ветряных электростанциях. 3ASC25H203 синхронизирует работу инверторов с параметрами ветра и передает данные о энергопотреблении на анализатор, оптимизируя выработку электроэнергии.
- Химическая промышленность: Интеграция контроллера AC 800M с клапанами с электроприводом Fisher (через Ethernet/IP) и датчиками температуры Pt100 (через Modbus RTU) в реакторах. 3ASC25H203 регулирует положение клапанов в зависимости от температуры, поддерживая стабильные технологические параметры и предотвращая выбросы опасных веществ.
Сравнение с конкурентами: 3ASC25H203 ABB vs модуль Phoenix Contact IL-230-EIP-PN
Для оценки преимущества 3ASC25H203 сравним его с популярным интерфейсным модулем Phoenix Contact IL-230-EIP-PN (протоколы Ethernet/IP-Profinet):
| Параметр | 3ASC25H203 ABB | Phoenix Contact IL-230-EIP-PN |
|---|---|---|
| Поддерживаемые протоколы | Profinet IRT, Modbus TCP/RTU, Ethernet/IP | Ethernet/IP, Profinet (без IRT) |
| Латентность (Profinet) | <1 мс | ~5 мс |
| Галvanoразрыв | Да (на RS485) | Нет |
| Количество Ethernet-портов | 2 (1 Гбит/с) | 2 (100 Мбит/с) |
| Совместимость с PLC | ABB AC 800M (широкая) | Универсальная (any PLC) |
| Устойчивость к вибрациям | IEC 60068-2-6 (класс 3) | IEC 60068-2-6 (класс 2) |
Как видно из таблицы, 3ASC25H203 превосходит конкурента по скорости передачи (Profinet IRT), наличию галvanoразрыва, производительности Ethernet-портов и устойчивости к вибрациям. Это делает его предпочтительным выбором для сложных систем с требованиями к синхронности и надежности. Дополнительные данные о сравнении доступны в техническом обзоре на [ссылка на 3ASC25H203 ABB].
Советы по выбору и меры предосторожности для 3ASC25H203 ABB
Советы по выбору
- Определите необходимые протоколы: Если вам нужно интегрировать устройства через Profinet IRT (реальное время) и Modbus RTU (серьезные сенсоры), 3ASC25H203 — идеальный выбор; для простых сценариев с Ethernet/IP и Profinet можно рассмотреть модели с меньшим набором протоколов, но они не дадут той же гибкости.
- Оцените расстояние до периферии: Если сенсоры/драйверы подключаются через RS485 на расстояние >100 м, галvanoразрыв 3ASC25H203 защитит оборудование от перепадов потенциала — модели без галvanoразрыва рискуют выходом из строя.
- Проверьте совместимость с контроллером: Убедитесь, что ваш контроллер ABB AC 800M поддерживает модуль 3ASC25H203 — рекомендуется использовать ПО Control Builder M v5.1 и выше для корректной настройки.
Меры предосторожности
- При монтаже 3ASC25H203 на шину контроллера AC 800M убедитесь, что контроллер отключен от питания — подключение под напряжением может повредить контакты модуля и внутреннюю электронику.
- При настройке протоколов не назначайте одинаковые IP-адреса для Ethernet-портов 3ASC25H203 — это вызовет конфликты в сети и остановку передачи данных.
- Регулярно обновляйте прошивку модуля через официальный портал ABB — обновления исправляют ошибки совместимости с новыми версиями ПО и улучшают стабильность работы. Доступ к прошивке есть по [ссылка на 3ASC25H203 ABB].
- Для кабелей Ethernet используйте категории Cat5e или выше с экранированием — это снизит влияние электромагнитных помех на передачу данных через 3ASC25H203 и предотвратит сбои.
