Описание

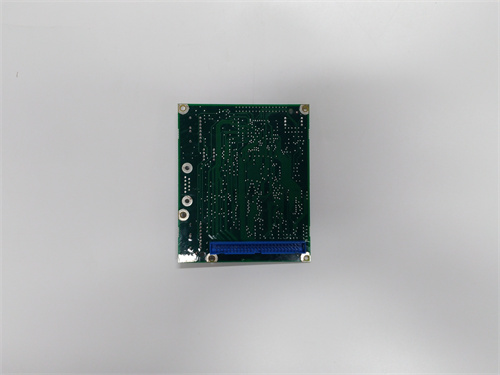

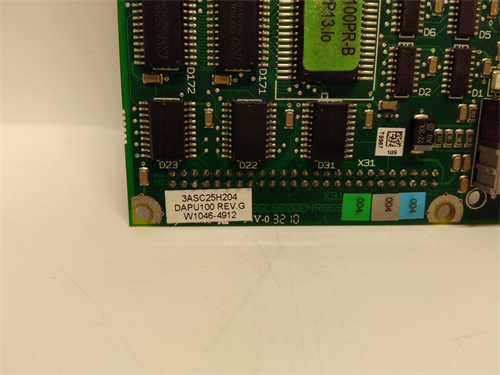

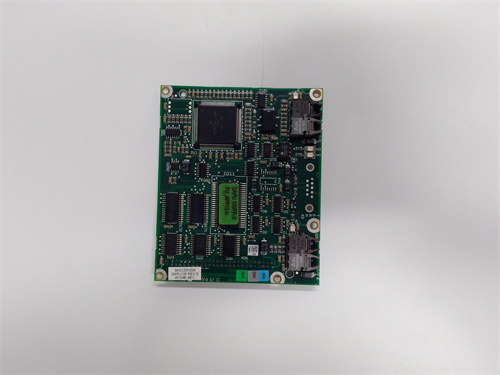

Общая информация о продукте ABB 3ASC25H204
ABB 3ASC25H204 — это специализированный цифровой сигнальный модуль (также известный как интерфейсный модуль для сигналов) для систем автоматизации ABB Advant OCS и ABB AC 800M, предназначенный для обработки и изоляции аналоговых и дискретных сигналов от сенсоров и исполнительных механизмов. Он относится к компонентам серии ABB Industrial IT, отвечающим за надежную передачу сигналов в критических промышленных процессах — например, химические реакторы, нефтегазовые компрессоры, теплоэлектростанции (ТЭС), где точность и защита сигналов от помех являются ключевыми для безопасной эксплуатации.
Основная функция ABB 3ASC25H204 — преобразование и изоляция входных сигналов (аналоговых 4–20 мА/0–10 В, дискретных 24 В DC) для предотвращения влияния электромагнитных помех (EMI) и заземляющих замыканий на работу контроллеров. Модуль обеспечивает galvanische изоляцию (электрическая изоляция) между входными и выходными цепями, что защищает чувствительные компоненты системы (например, контроллер ABB 3BHE039724R0C3D PPD513AOC-100440) от перегрузок и повреждений. ABB 3ASC25H204 полностью совместим с другими компонентами экосистемы ABB: коммуникационными модулями ABB CI857K01 3BSE018144R1, модулями регулирования ABB UFC721AE101 3BHB002916R0101 и панелями оператора ABB UAC389AE01 HIEE300888R0001, обеспечивая единый поток обработанных сигналов. Соответствие стандартам IEC 61131-2 (сигнальные модули) и EN 61000-6-4 (устойчивость к электромагнитным помехам) гарантирует точность обработки сигналов и долговечность модуля. Полная информация о ABB 3ASC25H204 доступна на официальном ресурсе: [ссылка на ABB 3ASC25H204](здесь будет предоставлен ваша ссылка).
Технические параметры ABB 3ASC25H204
Цифровой сигнальный модуль ABB 3ASC25H204 характеризуется следующими ключевыми параметрами:
- Тип устройства: Модуль обработки и изоляции сигналов (аналоговых + дискретных) для систем автоматизации ABB.
Параметры входных/выходных сигналов
- Аналоговые входы (AI):
- Количество: 4 канала, поддерживаемые типы: 4–20 мА DC (точность ±0,1%), 0–10 В DC (точность ±0,1%);
- Изоляция: Galvanische изоляция 2,5 кВ AC (между каналами и между входом/выходом);
- Дискретные входы (DI):
- Количество: 4 канала, тип сигнала: 24 В DC (диапазон работы 18–30 В DC), логика: НИЗКИЙ/ВЫСОКИЙ (настраиваемая);
- Изоляция: Galvanische изоляция 1 кВ AC (между каналами);
- Аналоговые выходы (AO):
- Количество: 2 канала, тип сигнала: 4–20 мА DC (максимальное сопротивление нагрузки 500 Ом, точность ±0,1%);
- Дискретные выходы (DO):
- Количество: 2 канала, тип: фотореле (без контактов), максимальное напряжение 30 В DC, максимальный ток 0,5 А;
Параметры питания и коммуникации
- Питание модуля: 24 В DC ±10% (потребление ≤10 ВА);
- Коммуникация с контроллером: Внутренняя шина ABB Advant Bus (скорость передачи 10 Мбит/с, синхронная передача данных);
- Время обработки сигнала: ≤1 мс (для аналоговых сигналов) / ≤0,1 мс (для дискретных сигналов) — быстрое преобразование для реального времени.
Конструктивные и эксплуатационные параметры
- Монтаж: В шасси контроллера ABB Advant OCS / AC 800M (стандартная слотная система);
- Габариты: Ширина 40 мм, высота 170 мм, глубина 220 мм;
- Вес: ≈500 г;
- Класс защиты корпуса: IP20 (для установки в закрытые контроллерные шкафы);
- Температурный диапазон работы: -20 °C до +60 °C (относительная влажность ≤95%, без конденсации);
- Устойчивость к помехам:
- Иммунитет к электростатическому разряду (ESD): ±15 кВ (аэродинамический) — IEC 61000-4-2;
- Иммунитет к радиочастотным полям (RFI): 30 В/m (80–1000 МГц) — IEC 61000-4-3.
Преимущества и особенности ABB 3ASC25H204
ABB 3ASC25H204 выделяется среди сигнальных модулей благодаря следующим уникальным преимуществам:
- Гарантированная изоляция сигналов: Galvanische изоляция 1–2,5 кВ AC защищает контроллеры и другие чувствительные компоненты от заземляющих замыканий, перегрузок и электромагнитных помех. Это критично для объектов с длинными кабелями (например, нефтегазовые площадки, где кабели проходят на несколько километров) — помехы в силовых цепях не искажают сигналы сенсоров.
- Высокая точность обработки: Точность ±0,1% для аналоговых сигналов и быстрая обработка (≤1 мс) позволяют использовать ABB 3ASC25H204 в процессах с жесткими требованиями к точности — например, регулирование давления в химических реакторах (допуск ±0,05 бар) или контроля уровня жидкости в резервуарах (допуск ±1 мм).
- Многофункциональность: Поддержка 4 аналоговых + 4 дискретных входов, а также 2 аналоговых + 2 дискретных выходов делает модуль универсальным — он заменяет несколько специализированных модулей (изолирующий трансформатор, преобразователь сигнала), снижая стоимость и сложность системы.
- Совместимость с экосистемой ABB: Легкая интеграция с контроллерами ABB Advant OCS/AC 800M, коммуникационными модулями ABB CI857K01 и модулями регулирования ABB UFC721AE101 упрощает проектирование и монтаж. Не требуется дополнительное программирование — модуль автоматически определяется контроллером через внутреннюю шину.
- Долговечность и надежность: Использование высококачественных компонентов (изолирующих трансформаторов, фоторелей) и соответствие стандартам эксплуатации обеспечивают срок службы модуля до 12 лет при круглосуточном работе — снижает затраты на обслуживание и замену.
Примеры применения ABB 3ASC25H204
ABB 3ASC25H204 широко используется в критических промышленных процессах, в том числе в следующих сценариях:
- Нефтегазовые компрессорные станции: На нефтегазовой площадке ABB 3ASC25H204 обрабатывает сигналы от датчиков давления (4–20 мА) и температуры (0–10 В) компрессора. Galvanische изоляция 2,5 кВ AC защищает контроллер ABB 3BHE039724R0C3D от помех, возникающих в силовых цепях компрессора (которые находятся на расстоянии 2 км от контроллера). Обработанные сигналы передаются в модуль регулирования ABB UFC721AE101, который корректирует скорость компрессора, поддерживая давление газа в допустимом диапазоне.
- Химические реакторы: В химическом заводе модуль обрабатывает дискретные сигналы от датчиков положения клапанов (24 В DC) и аналоговые сигналы от датчиков уровня реакционной смеси (4–20 мА). При неисправности клапана (дискретный сигнал “ОТКЛЮЧЕНО”) ABB 3ASC25H204 активирует дискретный выход и отправляет сигнал аварии в контроллер, который останавливает подачу реагентов. Точность ±0,1% гарантирует правильное измерение уровня смеси, предотвращая переполнение реактора.
- ТЭС — котельные установки: В ТЭС модуль обрабатывает сигналы от датчиков температуры пара (4–20 мА) и давления воды (0–10 В) в котле. Быстрая обработка сигнала (≤1 мс) позволяет контроллеру мгновенно реагировать на изменения параметров — например, при превышении температуры пара 540 °C модуль отправляет сигнал на отключение нагревателей, предотвращая повреждение котла.
Сравнение с конкурентами
В сравнении с аналогичными сигнальными модулями других брендов ABB 3ASC25H204 имеет явные преимущества:
| Параметр сравнения | ABB 3ASC25H204 | Siemens SM 331 (S7-1200) | Schneider Electric TM3AI4 |
|---|---|---|---|
| Количество входов (AI+DI) | 4 AI + 4 DI | 4 AI (только аналоговые) | 4 AI (только аналоговые) |
| Изоляция сигналов | 1–2,5 кВ AC (galvanische) | 0,5 кВ AC (опционально) | Нет (компонованная) |
| Точность аналоговых сигналов | ±0,1% | ±0,2% | ±0,25% |
| Время обработки сигнала | ≤1 мс (AI) / ≤0,1 мс (DI) | ≤5 мс (AI) | ≤10 мс (AI) |
| Совместимость с контроллерами | ABB Advant OCS/AC 800M (автоматическая) | Siemens S7-1200/1500 | Schneider Electric M241/M251 |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Объекты с длинными кабелями или сильными помехами: Если сигналы сенсоров передаются на расстояние >100 м или вблизи мощных электроприборов (трансформаторы, двигатели), ABB 3ASC25H204 с galvanische изоляцией защитит систему от помех и заземляющих замыканий.
- Процессы с высокой точностью: Для регулирования давления, температуры или уровня с точностью ±0,1% (например, химия, фармацевтика) модуль гарантирует неискажение сигналов и правильную работу контроллеров.
- Системы на базе ABB Advant OCS/AC 800M: Если вы используете контроллеры ABB, ABB 3ASC25H204 обеспечит бесшовную интеграцию — не требуется дополнительное программирование или адаптеры.
Меры предосторожности
- Проверка изоляции: Перед запуском измерьте сопротивление изоляции входных/выходных цепей с помощью измерителя изоляции (должно быть ≥10 МОм при 500 В DC). Низкая изоляция указывает на повреждение модуля или кабеля.
- Корректное подключение питания: Подключайте питание 24 В DC строго по схеме — переполюсовка приведет к разрушению внутренних компонентов (изолирующих трансформаторов, фоторелей).
- Избегание перегрузок: Не превышайте максимальные параметры сигналов (например, ток >20 мА для аналоговых входов, напряжение >30 В DC для дискретных входов) — это повреждает входные цепи модуля.
- Периодическая диагностика: Раз в год проверяйте точность обработки сигналов с помощью эталонного источника (например, эталонный генератор 4–20 мА). Снижение точности (более ±0,2%) требует калибровки или замены модуля.
3ASC25H204
