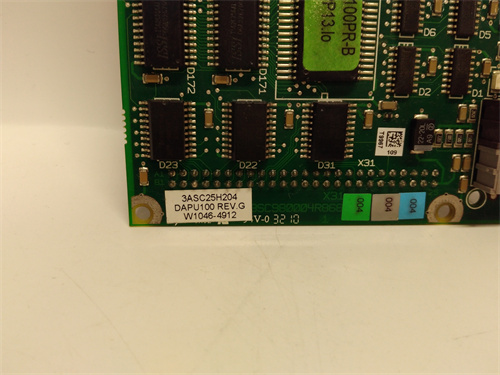

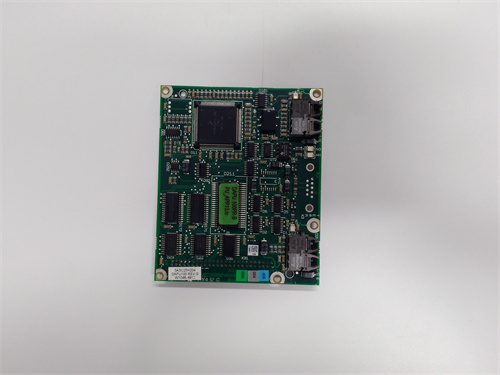

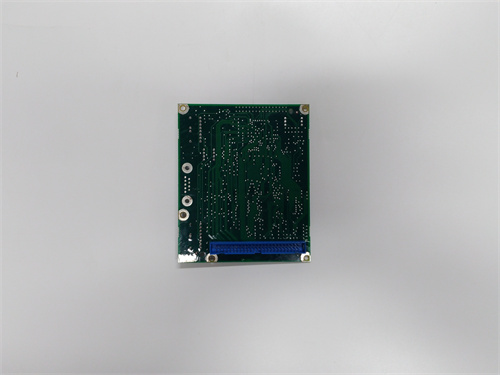

Name: ABB 3ASC25H204 DAPU100 - XINYEDA
Brand: ABB
Price: 5999.00 RUB
Availability: InStock

Описание

Описание продукта

ABB 3ASC25H204 DAPU100 — это модуль обработки сигналов (Digital/Analog Processing Unit) с 4 аналоговыми входами, 4 аналоговыми выходами и 8 цифровыми входами/выходами, разработанный для монтажа в шасси ABB ACS 880 или ABB 800xA и обеспечения синхронной обработки сигналов с частотой до 1 кГц. Модуль ABB 3ASC25H204 DAPU100 отличается высокой производительностью и гибкостью — он поддерживает как стандартные индустриальные сигналы (4–20 мА DC, 0–10 В DC), так и специализированные сигналы от датчиков положения (SSI, EnDat) и угловых энкодеров, что позволяет интегрировать его в системы с прецизионными требованиями к позиционированию (например, прокатные станки с допуском ±0.1 мм).

Благодаря двусторонней электрической изоляции (1500 В AC между каналами и заземлением) и защитой от электромагнитных помех (EMC класс EN 61000-6-2) ABB 3ASC25H204 DAPU100 устойчив к сильным помехам от высокомощных электродвигателей и трансформаторов — критично для металлургических цехов, где уровень помех достигает класса 3 (наивысший для промышленной среды). Например, при работе прокатного станка с электродвигателем мощностью 1 МВт модуль продолжает передавать точные данные о скорости валика и давлении прокатки, не искажая сигналы.

Модуль ABB 3ASC25H204 DAPU100 легко интегрируется в системы ABB и совместим с другими компонентами бренда (например, инверторы ABB ACS 880, контроллеры ABB AC 800M, операторные панели ABB CP600, системы мониторинга ABB Ability™) — достаточно подключить модуль к шасси и настроить параметры через ПО ABB DriveComposer или ABB Control Builder M. Особенно важно отметить, что ABB 3ASC25H204 DAPU100 оснащен функцией «реального времени с задержкой <1 мс» — это позволяет использовать его в высокоскоростных процессах, таких как линия холодной прокатки стали (скорость полосы 10 м/с), где задержка обработки сигнала >5 мс может привести к браку продукции.

Дополнительным преимуществом ABB 3ASC25H204 DAPU100 является сертификация SIL 2 (IEC 61508) и защита класса IP20 (при установке в шасси) — это делает его подходящим для критических систем защиты (например, аварийное останавливание крана при превышении нагрузки) и работы в цехах с умеренными условиями (температура 0–60 °C, относительная влажность 0–90% без конденсации). Также модуль поддерживает функцию «автоматической диагностики в реальном времени» — он регулярно проверяет состояние каналов и внутренних компонентов, и при выявлении неисправностей (например, разрыв кабеля к энкодеру) сигнализирует в контроллер, позволяя операторам быстро устранить проблему.

Все эти особенности делают ABB 3ASC25H204 DAPU100 ключевым элементом для высокомощных систем ABB — он гарантирует синхронную обработку сигналов, точное позиционирование и защиту агрегатов, что критично для снижения брака и увеличения срока службы оборудования (например, в прокатных станках стоимость одного бракованного листа стали может достигать $10 000).

Параметры продукта

Производитель: ABB
Модель: 3ASC25H204 DAPU100
Тип модуля: Модуль обработки сигналов (DAPU) для контроллеров ABB ACS 880/ABB 800xA
Характеристики сигнальных каналов:
- Аналоговые входы (AI): 4 канала, поддерживают 4–20 мА DC / 0–10 В DC, разрешение 16 бит, точность ±0.05%
- Аналоговые выходы (AO): 4 канала, поддерживают 4–20 мА DC / 0–10 В DC, разрешение 16 бит, максимальный ток 1 А
- Цифровые входы (DI): 8 каналов, поддерживают 24 В DC (сухой контакт/активный сигнал), время отклика ≤100 мкс
- Цифровые выходы (DO): 8 каналов, транзисторные, максимальная нагрузка 24 В DC / 2 А
- Специализированные интерфейсы: Поддержка SSI, EnDat (для энкодеров), CANopen (для коммуникации с приводами)
Электрические параметры:
- Напряжение питания: 24 В DC (от шасси ABB ACS 880/800xA), допустимый диапазон 22–26 В DC
- Потребление тока: ≤200 мА (при работе всех каналов)
- Интерфейс с контроллером: Backplane ABB ACS 880/800xA (широкополосный, частота передачи 100 Мбит/с)
Защитные функции:
- Изоляция: Двусторонняя электрическая изоляция 1500 В AC (между каналами, каналами и заземлением)
- Защита от ЭМП: EN 61000-6-2 (класс 3)
- Защита от короткого замыкания: Токовое ограничение ≤3 А (для AO/DO каналов)
- Защита от перегрева: Отключение при температуре корпуса >70 °C
Операционные параметры:
- Температурный диапазон эксплуатации: 0 °C до +60 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при установке в шасси)
- Устойчивость к вибрации: IEC 60068-2-6 (10–500 Гц, амплитуда 0.15 мм)
Сертификации: CE, UL 508, SIL 2 (IEC 61508), RoHS
ПО для конфигурации: ABB DriveComposer Pro (версии 3.0 и выше), ABB Control Builder M (версии 5.1 и выше)

Преимущества и особенности

Высокая частота обработки и низкая задержка: Частота обработки до 1 кГц и задержка <1 мс делают ABB 3ASC25H204 DAPU100 подходящим для высокоскоростных процессов — в линиях холодной прокатки стали модуль обрабатывает сигналы от энкодера валика 1000 раз в секунду, гарантируя точность скорости полосы ±0.01 м/с.
Поддержка специализированных интерфейсов: Совместимость с SSI и EnDat позволяет интегрировать модуль с прецизионными энкодерами — в кранах для подъема тяжелых грузов (до 100 тонн) ABB 3ASC25H204 DAPU100 считывает абсолютное положение крюка с разрешением 0.1 мм, предотвращая перекос и падение груза.
Сертификация SIL 2 и защита от помех: Соответствие стандарту IEC 61508 SIL 2 и класс EMC 3 делают модуль подходящим для систем безопасности — в водных турбинах ТЭС он обрабатывает сигналы от датчиков уровня воды, и при превышении критического уровня отправляет команду на аварийное останавливание, предотвращая наводнение.
Гибкая интеграция с ABB системами: Автоматическое распознавание инверторами ACS 880 и контроллерами 800xA упрощает настройку — инженеры конфигурируют тип сигнала, параметры фильтрации и логику обработки через графический интерфейс, не требуя написания низкоуровневого кода.
Автоматическая диагностика: Регулярная проверка каналов позволяет быстро выявлять неисправности — при повреждении кабеля к датчику давления ABB 3ASC25H204 DAPU100 сигнализирует об ошибке в контроллер, а не передаёт неверные данные, что помогает операторам отличить технический сбой от реального изменения параметра.

Случаи применения в отраслях

Металлургия (стальные прокатные станки): В горячих прокатных станках ABB 3ASC25H204 DAPU100 обрабатывает сигналы от термокупелей (температура стали 1200–1400 °C, 4–20 мА) и энкодеров валиков (скорость 0–5 м/с, SSI). Модуль передаёт данные в инвертор ABB ACS 880, который регулирует скорость валиков с задержкой <1 мс — при изменении температуры стали на 50 °C инвертор корректирует скорость, гарантируя равномерность толщины прокатной продукции (допуск ±0.5 мм).
Энергетика (водные турбины): В водных турбинах малых гидростанций ABB 3ASC25H204 DAPU100 обрабатывает сигналы от датчиков уровня воды (0–20 м, 0–10 В) и угловых энкодеров ротора (0–1500 об/мин, EnDat). Модуль синхронизирует данные с контроллером ABB 800xA — при снижении уровня воды <5 м контроллер снижает нагрузку турбины, предотвращая пустой ход и износ подшипников. Сертификация SIL 2 гарантирует надежность при аварийных остановках.
Тяжелое машиностроение (краны для портальных терминалов): В портовых кранах для подъема контейнеров ABB 3ASC25H204 DAPU100 считывает сигналы от датчиков веса (0–100 тонн, 4–20 мА) и энкодеров положения крюка (0–50 м, SSI). Модуль обрабатывает данные за <1 мс — при превышении веса >90 тонн контроллер останавливает подъем, а при смещении крюка >0.5 м корректирует положение, предотвращая падение контейнера (стоимость одного контейнера >$10 000).
Нефтегазовая отрасль (компрессоры высокого давления): На компрессорных станциях для сжатия газа (давление 100 МПа) ABB 3ASC25H204 DAPU100 обрабатывает сигналы от датчиков давления (0–120 МПа, 4–20 мА) и температуры компрессора (0–150 °C, 4–20 мА). Модуль устойчив к вибрациям от компрессора — при превышении давления >110 МПа или температуры >140 °C отправляет команду на остановку, предотвращая разрыв корпуса и утечку газа.

Сравнение с конкурентами

Сравним ABB 3ASC25H204 DAPU100 с аналогичным модулем обработки сигналов Siemens SINAMICS DCM (6RA8095-4GS22-0AA0):

Параметр	ABB 3ASC25H204 DAPU100	Siemens SINAMICS DCM 6RA8095-4GS22-0AA0
Аналоговые каналы (AI/AO)	4 AI / 4 AO	2 AI / 2 AO
Цифровые каналы (DI/DO)	8 DI / 8 DO	6 DI / 4 DO
Поддерживаемые интерфейсы	SSI, EnDat, CANopen	Profinet, Modbus TCP
Частота обработки	До 1 кГц	До 500 Гц
Задержка обработки	<1 мс	<5 мс
Сертификация SIL	SIL 2	SIL 1
Совместимость	ABB ACS 880/800xA	Siemens SINAMICS/S7-1500

Как видно из таблицы, ABB 3ASC25H204 DAPU100 имеет преимущество в плане количества каналов, поддержки специализированных интерфейсов (SSI, EnDat), более высокой частоты обработки и сертификации SIL 2 — это делает его предпочтительным для систем ABB и приложений с высокими требованиями к скорости и точности (прокат, тяжелые краны). Siemens модель подходит для менее требовательных задач, но уступает по производительности и защите.
