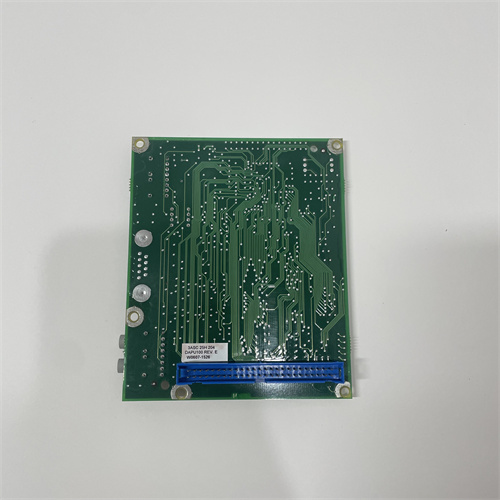

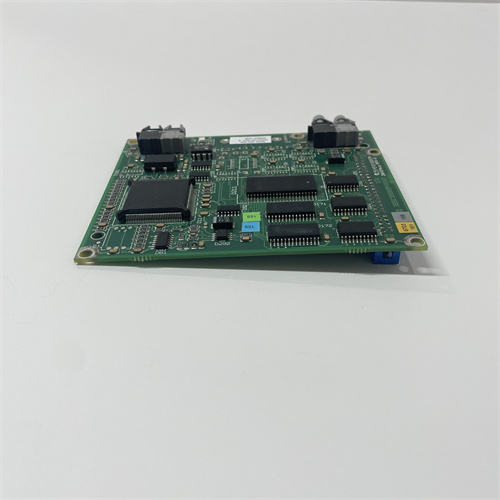

ABB 3ASC25H208 DATX100

Технические параметры ABB 3ASC25H208 DATX100

Технические характеристики ABB 3ASC25H208 DATX100 соответствуют стандартам IEC 61000-6-2 (электромагнитная совместимость), IEC 60529 (класс защиты) и EN 61131-2 (интерфейсы промышленной автоматики):

Параметр	Значение/Характеристика
Тип устройства	Цифровой выходной модуль с диагностикой, серии ABB Advant OCS I/O Modules
Выходные параметры	• Количество выходов: 8 шт., релейные контакты (NO — нормально открытые) • Максимальная нагрузка на выход: 5 А/выход (250 В АС / 30 В DC) • Тип реле: Механические реле с долговечностью >100 000 срабатываний • Мониторинг тока: Диапазон 0.1–10 А (настраиваемый порог перегрузки)
Изоляция и защита	• Электрическая изоляция: 500 В АС (между выходами, между выходами и шасси, на 1 мин) • Защита от короткого замыкания: Ток ограничение ≤10 А/выход • Защита от ЭМП: EN 61000-6-2 (импульсная помеха: 4 кВ, электростатика: 8 кВ) • Класс защиты: IP20 (IEC 60529, для монтажа в шкафах)
Коммуникация	• Интерфейс с контроллером: Шина данных Advant OCS (совместима с ABB Advant Master) • Скорость передачи: 1 Мбит/с • Протокол: Проприетарный ABB Advant I/O Protocol (поддерживает передачу диагностических данных)
Эксплуатационные параметры	• Рабочая температура: -10 °C – +60 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Питание: 24 В DC (±15%), потребление ≤180 мА • Устойчивость к вибрации: 5–50 Гц (амплитуда 0.15 мм)
Конструкция и сертификации	• Тип монтажа: На рейку DIN 35 мм (в шкафах ABB Advant Cabinet) • Габариты (Ш×В×Г): 38 × 130 × 100 мм • Вес: ~0.35 кг • Индикаторы: 8 LED “выход активен” (зеленый), 1 LED “питание” (зеленый), 1 LED “общая ошибка” (красный), 1 LED “предупреждение” (желтый) • Сертификации: CE, UL 508, RoHS

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: ABB 3ASC25H208 DATX100

Первым делом рассмотрим промышленный цифровой выходной модуль с диагностикой для систем автоматизации ABB — ABB 3ASC25H208 DATX100, относящийся к серии ABB Advant OCS I/O Modules (специализирующейся на надежных решениях для управления дискретными нагрузками в контроллерах Advant OCS, используемых в энергетике, металлургической и нефтегазовой промышленности, где требуется высокая отказоустойчивость, защита от перегрузок и детальная диагностика состояния выходов). Это устройство имеет 8 дискретных выходов (релейные контакты, 5 А/выход), поддерживает управление нагрузками до 250 В АС/30 В DC и интегрирована диагностикой на уровне каждого выхода (мониторинг тока, состояние контактов). ABB 3ASC25H208 DATX100 выделяется электрической изоляцией 500 В АС (между выходами и шасси), компактной конструкцией для монтажа в шкафах ABB Advant Cabinet и совместимостью с ключевым оборудованием ABB — контроллерами ABB Advant Master (OCS 400), входными модулями ABB 3ASC25H705/-7 и панелями HMI ABB Operator Panel 800, становясь критическим элементом для управления электродвигателями насосов, клапанами, сигнальными лампами и другими дискретными нагрузками в процессах с высокими требованиями к безопасности.

ABB 3ASC25H208 DATX100 гарантирует стабильное управление нагрузками даже в условиях переменной среды (например, вблизи трансформаторов или электродвигателей с сильными электромагнитными помехами): например, на металлургическом заводе ABB 3ASC25H208 DATX100 управляет 6 клапанами горячей стали и 2 сигнальными лампами аварии. При получении команды “открыть клапан №4” от контроллера ABB Advant Master ABB 3ASC25H208 DATX100 активирует 4-й выход, подавая питание на электромагнит клапана. Модуль одновременно мониторит ток нагрузки: если ток превышает 3 А (номинальный ток клапана — 2 А), ABB 3ASC25H208 DATX100 автоматически отключает выход и отправляет сигнал “перегрузка” в контроллер, предотвращая перегорание электромагнита. Благодаря встроенной защите от короткого замыкания ABB 3ASC25H208 DATX100 не выходит из строя при случайном коротком замыкании кабеля к клапану — модуль ограничивает ток до 10 А и сигнализирует об ошибке на ABB Operator Panel 800, позволяя оператору быстро устранить неисправность. При износе контактов 2-го выхода (например, после тысяч срабатываний) ABB 3ASC25H208 DATX100 обнаруживает повышение сопротивления контактов и отправляет предупреждение “деградация контакта” в контроллер — это позволяет заменить модуль до полного выхода из строя, избежая внеплановых остановок.

Особенно стоит отметить, что ABB 3ASC25H208 DATX100 поддерживает диагностику в реальном времени — через ПО ABB Advant Engineering Tools можно отслеживать для каждого выхода: ток нагрузки, напряжение на выходе, состояние контактов (закрыты/открыты) и количество срабатываний. Это позволяет инженерам анализировать эксплуатацию модуля (например, выход №5 срабатывает 50 раз в час — это указывает на частые переключения клапана, требующие проверки механики). Также ABB 3ASC25H208 DATX100 имеет индикаторы LED для каждого выхода (“выход активен” — зеленый, “ошибка” — красный, “предупреждение” — желтый), позволяющие обслуживающему персоналу визуально оценивать состояние модуля без подключения к ПК. При монтаже нескольких модулей ABB 3ASC25H208 DATX100 можно соединять их в цепочку через шину данных Advant OCS, что сокращает количество кабелей и упрощает настройку системы. Полную информацию о ABB 3ASC25H208 DATX100, включая схемы подключения, таблицы параметров защиты и руководство по диагностике, можно найти по ссылке: [ссылка на продукт ABB 3ASC25H208 DATX100] (при получении окончательной ссылки она будет вставлена).

Технические параметры ABB 3ASC25H208 DATX100

Параметр	Значение/Характеристика
Тип устройства	Цифровой выходной модуль с диагностикой, серии ABB Advant OCS I/O Modules
Выходные параметры	• Количество выходов: 8 шт., релейные контакты (NO — нормально открытые) • Максимальная нагрузка на выход: 5 А/выход (250 В АС / 30 В DC) • Тип реле: Механические реле с долговечностью >100 000 срабатываний • Мониторинг тока: Диапазон 0.1–10 А (настраиваемый порог перегрузки)
Изоляция и защита	• Электрическая изоляция: 500 В АС (между выходами, между выходами и шасси, на 1 мин) • Защита от короткого замыкания: Ток ограничение ≤10 А/выход • Защита от ЭМП: EN 61000-6-2 (импульсная помеха: 4 кВ, электростатика: 8 кВ) • Класс защиты: IP20 (IEC 60529, для монтажа в шкафах)
Коммуникация	• Интерфейс с контроллером: Шина данных Advant OCS (совместима с ABB Advant Master) • Скорость передачи: 1 Мбит/с • Протокол: Проприетарный ABB Advant I/O Protocol (поддерживает передачу диагностических данных)
Эксплуатационные параметры	• Рабочая температура: -10 °C – +60 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Питание: 24 В DC (±15%), потребление ≤180 мА • Устойчивость к вибрации: 5–50 Гц (амплитуда 0.15 мм)
Конструкция и сертификации	• Тип монтажа: На рейку DIN 35 мм (в шкафах ABB Advant Cabinet) • Габариты (Ш×В×Г): 38 × 130 × 100 мм • Вес: ~0.35 кг • Индикаторы: 8 LED “выход активен” (зеленый), 1 LED “питание” (зеленый), 1 LED “общая ошибка” (красный), 1 LED “предупреждение” (желтый) • Сертификации: CE, UL 508, RoHS

Преимущества и особенности ABB 3ASC25H208 DATX100

Детальная диагностика и предупреждающая защита

Мониторинг тока, состояния контактов и количества срабатываний позволяет своевременно выявлять проблемы (перегрузка, износ контактов) до полного выхода модуля из строя. Например, предупреждение “деградация контакта” дает инженерам время заменить ABB 3ASC25H208 DATX100 в плановые периоды обслуживания, а не во время аварии. Защита от короткого замыкания и перегрузки предотвращает повреждение нагрузок (электродвигателей, клапанов), снижая эксплуатационные расходы.
Высокая надежность и устойчивость к помехам

Электрическая изоляция 500 В АС и защита от ЭМП делают ABB 3ASC25H208 DATX100 подходящим для использования в суровых условиях (например, на нефтегазовых площадках с сильными электромагнитными помехами или металлургических клети с переменными температурами). Механические реле с долговечностью >100 000 срабатываний гарантируют работоспособность модуля в течение нескольких лет без замены компонентов.
Совместимость с системами ABB и гибкость

Полная совместимость с контроллерами ABB Advant Master и входными модулями ABB 3ASC25H705/-7 означает, что ABB 3ASC25H208 DATX100 легко интегрируется в существующие системы Advant OCS — не требуется перепрограммирование контроллеров или замена оборудования. Возможность управления различными нагрузками (от сигнальных ламп до электродвигателей насосов) делает модуль универсальным для разных объектов автоматизации.
Удобство обслуживания и визуальный контроль

LED-индикаторы для каждого выхода и передача диагностических данных в HMI упрощают обслуживание: операторы могут быстро определить причину сбоя (например, красный LED на 3-м выходе — перегрузка, желтый — предупреждение о износе контактов) без подключения к диагностическому ПО. Это сокращает время поиска неисправностей с часов до минут, критично для объектов с минимальным временем простоя.

Примеры применения ABB 3ASC25H208 DATX100

Металлургия: Управление клапанами горячей стали

На металлургическом заводе ABB 3ASC25H208 DATX100 управляет 6 клапанами клети горячей стали (каждой клапан имеет электромагнит с номинальным током 2 А). При получении команды “закрыть клапан №2” от контроллера ABB Advant Master ABB 3ASC25H208 DATX100 активирует 2-й выход, подавая 24 В DC на электромагнит. Модуль мониторит ток: если клеммы электромагнита закорочатся (ток поднимется до 8 А), ABB 3ASC25H208 DATX100 отключает выход за 0.5 мс и отправляет сигнал “короткое замыкание” в HMI. Оператор отключает питание клети, устраняет повреждение кабеля и восстанавливает работу — без защиты модуля электромагнит бы перегорел, а ремонт занял бы несколько часов.
Нефтегазовая промышленность: Управление насосами подачи нефти

На нефтеперерабатывающем заводе ABB 3ASC25H208 DATX100 управляет 4 насосами подачи нефти (каждой насос имеет контактор с номинальным током 4 А). При запуске насоса №3 ABB 3ASC25H208 DATX100 активирует 3-й выход, подавая 230 В АС на контактор. Модуль регистрирует ток: если насос заблокируется (ток поднимется до 6 А), модуль отключает выход и отправляет сигнал “перегрузка” в контроллер. Контроллер запускает резервный насос №4 через 4-й выход ABB 3ASC25H208 DATX100, обеспечивая непрерывную подачу нефти. Диагностика модуля показывает, что насос №3 срабатывает 10 раз в час — инженеры проверяют его и обнаруживают засор в трубке, устраняя проблему до полного выхода насоса из строя.
Энергетика: Управление сигнальными лампами и вентиляторами

На ТЭЦ ABB 3ASC25H208 DATX100 управляет 4 сигнальными лампами аварии (ток 0.5 А каждая) и 4 вентиляторами вспомогательных щитов (ток 3 А каждая). При возникновении перегрева турбины контроллер ABB Advant Master отправляет команду “включить лампу аварии №1” — ABB 3ASC25H208 DATX100 активирует 1-й выход, и лампа загорается. При перегреве щита с вентилятором №2 контроллер включает 5-й выход — модуль активирует вентилятор и мониторит ток: если вентилятор выйдет из строя (ток упадет до 0 А), ABB 3ASC25H208 DATX100 отправляет сигнал “отсутствие нагрузки” в HMI. Оператор заменяет вентилятор, а модуль продолжает управлять остальными устройствами — без модуля пришлось бы останавливать весь щит, что повлияло на работу турбины.

Сравнение с конкурентами

Сравним ABB 3ASC25H208 DATX100 с цифровыми выходными модулями аналогичного класса: Siemens Simatic S7-400 SM 422 (6ES7422-1BL01-0AA0) и Rockwell Allen-Bradley 1756-OB16E:

Параметр	ABB 3ASC25H208 DATX100	Siemens Simatic S7-400 SM 422	Rockwell 1756-OB16E
Количество выходов	8 (релейные, 5 А)	32 (тиристорные, 0.5 А)	16 (тиристорные, 2 А)
Мониторинг тока/диагностика	Да (0.1–10 А, состояние контактов)	Нет (только наличие сигнала)	Да (0.1–5 А, без контроля контактов)
Изоляция	500 В АС (между выходами)	250 В АС (между выходами)	500 В АС (между выходами)
Долговечность реле/выходов	>100 000 срабатываний (реле)	>50 000 циклов (тиристоры)	>100 000 циклов (тиристоры)
Совместимость	ABB Advant Master, 3ASC25H705/-7	Siemens S7-400, Simatic HMI	Rockwell ControlLogix, PanelView
Стоимость (примерная)	Средняя–высокая	Средняя	Высокая

Вывод: ABB 3ASC25H208 DATX100 выделяется детальной диагностикой (мониторинг тока и состояния контактов), более мощными выходами (5 А против 0.5 А у Siemens) и совместимостью с системами ABB Advant OCS. Siemens SM 422 имеет больше выходов, но не поддерживает диагностику тока, а Rockwell 1756-OB16E не контролирует состояние контактов и имеет более высокую стоимость. Для объектов с системами ABB Advant OCS
