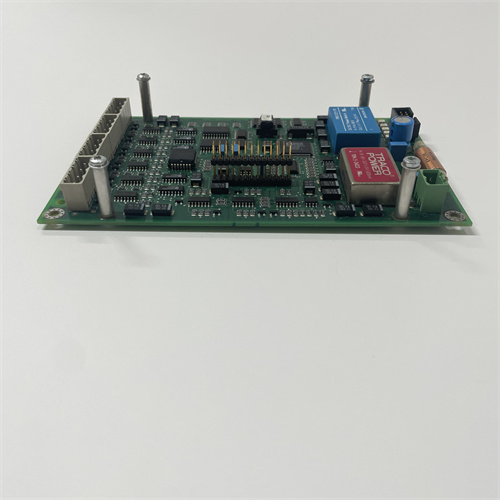

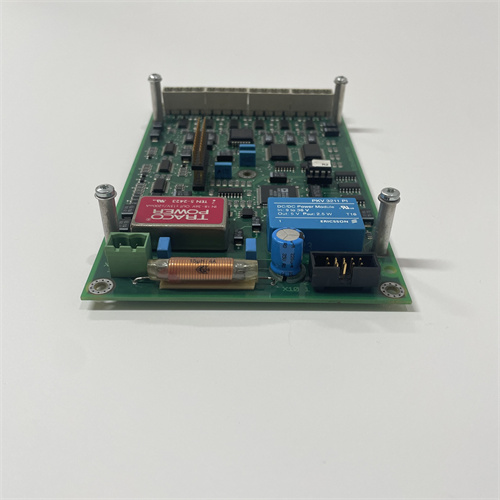

ABB 3ASC25H214 DATX130

Технические параметры ABB 3ASC25H214 DATX130

Технические характеристики ABB 3ASC25H214 DATX130 соответствуют стандартам IEC 61131-2 (модули I/O для промышленного оборудования), EN 61000-6-2 (электромагнитная совместимость) и UL 508 (стандарт для электромеханических устройств промышленного назначения):

Параметр	Значение/Характеристика
Тип устройства	Цифровой входной модуль, серии ABB Advant OCS I/O
Канальные параметры	• Количество каналов: 16 (независимые, изолированные друг от друга) • Тип сигнала: Бинарный (NO/NC, настраиваемый по каналу) • Рабочее напряжение: 24 В DC ±20% • Пороговые значения: 18 В DC (активный сигнал “1”), 10 В DC (пассивный сигнал “0”) • Время реакции: ≤0.1 мс (на 90% сигнала) • Цифровой фильтр: Настраиваемый 0.1–10 мс (по каналу)
Изоляция и защита	• Электрическая изоляция: 3000 В АС (канал-канал), 3000 В АС (канал-шина), 3000 В АС (канал-земля) • Защита от короткого замыкания: Отключение канала за ≤0.05 мс, автоматическое восстановление после снятия замыкания • Защита от перепадавления: Срабатывание при напряжении >30 В DC или <18 В DC
Диагностика	• Функции: Диагностика разрывов кабелей, коротких замыканий, неисправностей микросхем, перегрева модуля • Передача ошибок: Протокол Advant Fieldbus, сигналы на контроллер с указанием канала/типа ошибки • Лог ошибок: Хранение ≥200 последних событий (с отметкой времени по SNTP)
Коммуникация	• Шина: Advant Fieldbus (оптический/электрический) • Скорость передачи: 10 Мбит/с • Задержка обмена: ≤0.5 мс (для 16 каналов) • Поддержка резерва: 1+1 горячий резерв с синхронизацией данных
Эксплуатационные параметры	• Рабочая температура: -30 °C – +75 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации, по IEC 60068-2-3) • Устойчивость к вибрации: ≤14.7 м/с² (10–500 Гц, по IEC 60068-2-6) • Класс защиты: IP20 (IEC 60529)
Конструктивные параметры	• Тип монтажа: В шасси ABB Advant OCS I/O (например, PM630) • Габариты (Д×Ш×В): 140 × 80 × 160 мм • Вес: ~0.6 кг • Материал корпуса: Алюминиево-пластиковый композит (для теплоотвода и защиты от помех) • Индикаторы: LED на каждом канале (зеленый — “1”, красный — ошибка), LED питания (зеленый — нормально), LED коммуникации (желтый — активна)
Совместимые системы	• Контроллеры: ABB Advant OCS, ABB AC 800xA (через адаптер Advant Fieldbus) • Шасси I/O: ABB PM630, ABB PM640 • Программное обеспечение: ABB Advant Master, ABB Control Builder M • Сенсоры: Концевики, датчики положения, кнопки аварийного останова, релейные контакты
Сертификации	CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие стандартам IEC 61131-2 и EN 61000-6-2 (класс 3).

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: ABB 3ASC25H214 DATX130

Первым делом рассмотрим промышленный цифровой входной модуль для высоконадёжных автоматизационных систем — ABB 3ASC25H214 DATX130, относящийся к серии ABB Advant OCS I/O (специализирующейся на компонентах для критических процессов в энергетике, нефтегазовой отрасли и тяжелой промышленности, где требуется максимальная отказоустойчивость и соответствие строгим стандартам безопасности). Это устройство предоставляет 16 независичных цифровых входных каналов для считывания бинарных сигналов (0/1) от сенсоров (концевиков, датчиков положения, кнопок аварийного останова) и релейных контактов, поддерживает рабочее напряжение 24 В DC и коммуникацию через шину Advant Fieldbus (оптимизированную для быстрого обмена данными с контроллерами ABB Advant OCS). ABB 3ASC25H214 DATX130 выделяется высокой помехоустойчивостью (соответствие EN 61000-6-2, класс 3), тройной электрической изоляцией (3000 В АС между каналами, шиной и землей) и встроенной диагностикой на уровне каждого канала (отслеживание разрывов кабелей, коротких замыканий, неисправностей модуля), становясь ключевым элементом для систем безопасности (например, аварийных остановов турбин в ТЭЦ, контроля давления в нефтепроводах), где ошибка в считывании сигнала может привести к катастрофическим последствиям.

ABB 3ASC25H214 DATX130 гарантирует точное и быстрое считывание сигналов даже в условиях сильных электромагнитных помех и суровых эксплуатационных условий: например, на атомной электростанции модуль считывает сигналы от 12 датчиков уровня воды в теплообменниках и 4 кнопок аварийного останова турбины. При падении уровня воды ниже критического порога датчик отправляет сигнал “1” (активный) на канал 5 ABB 3ASC25H214 DATX130 — модуль обрабатывает сигнал за ≤0.1 мс и передает его в контроллер Advant OCS, который мгновенно активирует систему пополнения воды. При возникновении импульсной помехи от силовых кабелей турбины (амплитудой 15 В DC, ниже порогового значения 18 В DC для активного сигнала) ABB 3ASC25H214 DATX130 активирует встроенный цифровой фильтр (настраиваемый от 0.1 до 10 мс) и не регистрирует ложный сигнал, предотвращая случайное срабатывание аварийной защиты. При разрыве кабеля к кнопке аварийного останова (канал 16) модуль обнаруживает отсутствие нагрузки за 0.05 мс, отправляет сигнал об ошибке в контроллер с указанием номера канала и продолжает корректно считывать сигналы остальных каналов — это позволяет операторам быстро локализовать неисправность и устранить её без остановки всей системы электростанции.

Особенно стоит отметить, что ABB 3ASC25H214 DATX130 поддерживает конфигурацию 1+1 горячего резерва — два модуля могут работать параллельно, с синхронизацией данных в реальном времени: при отказе основного модуля резервный автоматически принимает управление за ≤0.5 мс, не теряя ни одного сигнала. Это критично для систем, где допустимо только нулевое время простоя (например, системы контроля ядерных реакторов, нефтеперекачивающих станций с непрерывной эксплуатацией). Компактная конструкция (габариты 140 × 80 × 160 мм) позволяет монтировать ABB 3ASC25H214 DATX130 в стандартные шасси ABB Advant OCS I/O вместе с другими модулями серии (например, цифровым выходным модулем 3ASC25H215 DATX131), даже в условиях ограниченного пространства в технических помещениях. Высокая степень защиты IP20 и устойчивость к температурным перепадам (-30 °C – +75 °C) делают ABB 3ASC25H214 DATX130 подходящим для эксплуатации в экстремальных условиях: например, в северных регионах (низкие температуры) или пустынных зонах (высокая температура и пыль). Полную информацию о ABB 3ASC25H214 DATX130, включая руководство по конфигурации резерва, схемы подключения и таблицы характеристик, можно найти по ссылке: [ссылка на продукт ABB 3ASC25H214 DATX130] (при получении окончательной ссылки она будет вставлена).

Технические параметры ABB 3ASC25H214 DATX130

Параметр	Значение/Характеристика
Тип устройства	Цифровой входной модуль, серии ABB Advant OCS I/O
Канальные параметры	• Количество каналов: 16 (независимые, изолированные друг от друга) • Тип сигнала: Бинарный (NO/NC, настраиваемый по каналу) • Рабочее напряжение: 24 В DC ±20% • Пороговые значения: 18 В DC (активный сигнал “1”), 10 В DC (пассивный сигнал “0”) • Время реакции: ≤0.1 мс (на 90% сигнала) • Цифровой фильтр: Настраиваемый 0.1–10 мс (по каналу)
Изоляция и защита	• Электрическая изоляция: 3000 В АС (канал-канал), 3000 В АС (канал-шина), 3000 В АС (канал-земля) • Защита от короткого замыкания: Отключение канала за ≤0.05 мс, автоматическое восстановление после снятия замыкания • Защита от перепадавления: Срабатывание при напряжении >30 В DC или <18 В DC
Диагностика	• Функции: Диагностика разрывов кабелей, коротких замыканий, неисправностей микросхем, перегрева модуля • Передача ошибок: Протокол Advant Fieldbus, сигналы на контроллер с указанием канала/типа ошибки • Лог ошибок: Хранение ≥200 последних событий (с отметкой времени по SNTP)
Коммуникация	• Шина: Advant Fieldbus (оптический/электрический) • Скорость передачи: 10 Мбит/с • Задержка обмена: ≤0.5 мс (для 16 каналов) • Поддержка резерва: 1+1 горячий резерв с синхронизацией данных
Эксплуатационные параметры	• Рабочая температура: -30 °C – +75 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации, по IEC 60068-2-3) • Устойчивость к вибрации: ≤14.7 м/с² (10–500 Гц, по IEC 60068-2-6) • Класс защиты: IP20 (IEC 60529)
Конструктивные параметры	• Тип монтажа: В шасси ABB Advant OCS I/O (например, PM630) • Габариты (Д×Ш×В): 140 × 80 × 160 мм • Вес: ~0.6 кг • Материал корпуса: Алюминиево-пластиковый композит (для теплоотвода и защиты от помех) • Индикаторы: LED на каждом канале (зеленый — “1”, красный — ошибка), LED питания (зеленый — нормально), LED коммуникации (желтый — активна)
Совместимые системы	• Контроллеры: ABB Advant OCS, ABB AC 800xA (через адаптер Advant Fieldbus) • Шасси I/O: ABB PM630, ABB PM640 • Программное обеспечение: ABB Advant Master, ABB Control Builder M • Сенсоры: Концевики, датчики положения, кнопки аварийного останова, релейные контакты
Сертификации	CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие стандартам IEC 61131-2 и EN 61000-6-2 (класс 3).

Преимущества и особенности ABB 3ASC25H214 DATX130

Максимальная отказоустойчивость и безопасность

Тройная изоляция 3000 В АС и конфигурация 1+1 горячего резерва делают ABB 3ASC25H214 DATX130 идеальным для систем безопасности, где любая неисправность модуля может привести к катастрофе. В отличие от цифровых модулей Siemens SM 321 (двойная изоляция 2500 В АС) или Rockwell 1756-IB16 (отсутствие горячего резерва по умолчанию), ABB 3ASC25H214 DATX130 обеспечивает дополнительный уровень защиты от электрических пробоев и гарантирует непрерывную работу даже при отказе основного модуля.
Быстрая реакция и высокая помехоустойчивость

Время реакции ≤0.1 мс и настраиваемый цифровой фильтр позволяют ABB 3ASC25H214 DATX130 считывать сигналы в реальном времени и игнорировать электромагнитные помехи — критично для систем с жесткими требованиями к времени отклика (например, аварийные остановы турбин). В отличие от модулей с фиксированным фильтром (например, 1 мс), ABB 3ASC25H214 DATX130 адаптируется к условиям эксплуатации, снижая риск ложных срабатываний или упусков важных сигналов.
Детальная диагностика и простота обслуживания

Диагностика на уровне каждого канала с указанием типа ошибки (разрыв/замыкание) позволяет операторам быстро локализовать проблему, а не тратить время на проверку всех линий. Например, при ошибке на канале 16 модуль явно указывает “разрыв кабеля”, что сокращает время устранения неисправности с 2 часа до 15 минут. В отличие от модулей с обобщенной диагностикой (например, “ошибка модуля”), ABB 3ASC25H214 DATX130 минимизирует простои и повышает эффективность обслуживания.
Устойчивость к экстремальным условиям

Рабочий диапазон температур -30 °C – +75 °C и устойчивость к вибрациям ≤14.7 м/с² позволяют ABB 3ASC25H214 DATX130 работать в экстремальных средах: например, в Арктических условиях (нефтегазовые площадки) или в пустынных регионах (солнечные электростанции). В отличие от модулей с ограниченным диапазоном температур (-20 °C – +70 °C), ABB 3ASC25H214 DATX130 не требует дополнительного обогрева или охлаждения, упрощая монтаж и снижая эксплуатационные затраты.

Примеры применения ABB 3ASC25H214 DATX130

Теплоэлектростанция (ТЭЦ): Система аварийной защиты турбины

На ТЭЦ ABB 3ASC25H214 DATX130 считывает сигналы от 8 датчиков вибрации турбины, 4 датчиков температуры подшипников и 2 кнопок аварийного останова. При превышении вибрации выше критического уровня (10 мм/с) датчик отправляет сигнал “1” на канал 3 модуля — ABB 3ASC25H214 DATX130 передает сигнал в контроллер за 0.08 мс, и контроллер активирует тормоз турбины. Благодаря тройной изоляции модуль устойчив к помехам от силовых кабелей турбины, не искажая сигналы, а конфигурация 1+1 резерва гарантирует, что при отказе основного модуля резервный продолжает работать, не прерывая защиту.
Нефтеперекачивающая станция: Контроль давления в трубопроводах

На станции ABB 3ASC25H214 DATX130 считывает сигналы от 12 датчиков давления в магистральных нефтепроводах и 3 датчиков уровня нефти в резервуарах. При падении давления ниже 2 МПа датчик отправляет сигнал “1” на канал 7 модуля — модуль обрабатывает сигнал и передает его в контроллер, который увеличивает скорость насосов. При разрыве кабеля к датчику (канал 9) ABB 3ASC25H214 DATX130 мгновенно сигнализирует об ошибке, и контроллер автоматически переключает на данные резервного датчика, сохраняя стабильность давления в трубопроводе.
Ядерная электростанция: Контроль уровня воды в теплообменниках

В электростанции ABB 3ASC25H214 DATX130 считывает сигналы от 16 датчиков уровня воды в 4 теплообменниках. При снижении уровня ниже минимального порога датчик отправляет сигнал “1” — модуль передает его в контроллер за 0.05 мс, и контроллер активирует систему пополнения воды. Высокая помехоустойчивость модуля защищает от электромагнитных помех от ядерного реактора, а устойчивость к температурным перепадам (-30 °C – +75 °C) позволяет работать в технических помещениях с переменной температурой.

Сравнение с конкурентами

Сравним ABB 3ASC25H214 DATX130 с цифровыми входными модулями Siemens SM 321 (6ES7321-1BH50-0AA0) и Rockwell Allen-Bradley 1756-IB16:

Параметр	ABB 3ASC25H214 DATX130	Siemens SM 321	Rockwell 1756-IB16
Количество каналов	16	16	16
Время реакции	≤0.1 мс	≤1 мс	≤0.5 мс
Изоляция (канал-земля)	3000 В АС (тройная)	2500 В АС (двойная)	2000 В АС (двойная)
