Описание

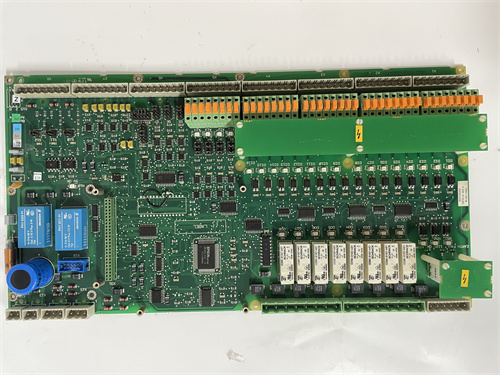

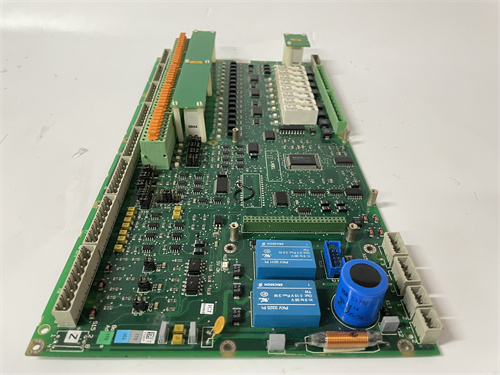

Общая характеристика продукта: ABB 3ASC25H215E DATX131
Первым делом рассмотрим промышленный модуль коммуникационного интерфейса (DATX) для систем автоматизации ABB — ABB 3ASC25H215E DATX131, относящийся к серии ABB Advant Master (специализирующейся на компонентах для модернизации и поддержки устаревших, но критически важных систем управления энергетическими объектами и крупными промышленными линиями). Это устройство обеспечивает высокоскоростную связь между контроллерами Advant Master и внешними системами (SCADA, модули I/O, панели оператора), поддерживая проприетарные протоколы ABB и стандартизированные промышленные интерфейсы. ABB 3ASC25H215E DATX131 сочетает в себе надежность, совместимость с существующими инфраструктурами и быструю передачу данных, становясь неотъемлемым компонентом для котельных ТЭЦ, гидроэлектростанций и металлургических заводов — где требуется сохранить функциональность старых систем при интеграции с современными мониторинговыми решениями.
ABB 3ASC25H215E DATX131 гарантирует стабильную связь даже при высокой нагрузке данных: например, на гидроэлектростанции с контроллером Advant Master ABB 3ASC25H215E DATX131 передает 1000+ сигналов (температура турбины, давление воды, мощность генерации) между локальным контроллером и центральной SCADA-системой, при этом скорость передачи достигает 1 Мбит/с и задержка не превышает 10 мс. Благодаря galvanic изоляции (1000 В АЦП) между модулем и шиной Advant Master ABB 3ASC25H215E DATX131 защищает контроллер от электромагнитных помех и шунтирующих токов от силовых цепей (например, от электродвигателей насосов), предотвращая потерю данных или сбои в связи. Также ABB 3ASC25H215E DATX131 поддерживает функцию автоматического восстановления соединения — при кратковременном разрыве связи модуль сохраняет буфер данных и синхронизируется с системой сразу после восстановления, без потери критической информации.
Особенно стоит отметить, что ABB 3ASC25H215E DATX131 монтируется в стандартные шкафы Advant Master и автоматически распознается контроллером при подключении — нет необходимости в сложной настройке драйверов или обновлении прошивки контроллера. Это критично для объектов, где остановка системы для модернизации невозможна (например, котельные ТЭЦ, работающие 24/7). Полную информацию о ABB 3ASC25H215E DATX131, включая технические спецификации, схемы подключения и руководства по эксплуатации, можно найти по ссылке: [ссылка на продукт ABB 3ASC25H215E DATX131] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB 3ASC25H215E DATX131
Технические характеристики ABB 3ASC25H215E DATX131 оптимизированы для работы с системой ABB Advant Master и соответствуют стандартам IEC 61131-2 (для модулей коммуникации) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный модуль коммуникационного интерфейса (DATX) для системы ABB Advant Master |
| Параметры связи | • Основные интерфейсы: 1 × шиной Advant Master (MasterBus 300), 1 × RS485, 1 × Ethernet (10/100 Мбит/с) • Поддерживаемые протоколы: MasterBus 300 (проприетарный ABB), Modbus RTU/TCP, DNP3.0 • Максимальная скорость передачи: 1 Мбит/с (по MasterBus 300), 100 Мбит/с (по Ethernet) • Максимальное количество сигналов: 2048 (входных/выходных) • Задержка передачи: ≤10 мс (по MasterBus 300), ≤5 мс (по Ethernet) |
| Буферизация и надежность | • Размер буфера данных: 32 КБ (для сохранения сигналов при разрыве связи) • Время хранения буфера: До 24 часов (при разрыве связи) • Автоматическая синхронизация: Поддерживается (после восстановления связи) • Мониторинг связи: Встроенные диагностические функции (отслеживание ошибок, уровень сигнала) |
| Изоляция | • Изоляция между модулем и шиной Advant Master: 1000 В АЦП (galvanic) • Изоляция между интерфейсами (RS485/Ethernet): 500 В АЦП • Изоляция питания: 1000 В АЦП |
| Питание | • Напряжение питания: 24 В DC (19.2–28.8 В DC) • Потребление питания: ≤12 ВА • Максимальный ток потребления: ≤0.5 А |
| Конструктивные параметры | • Тип монтажа: Вставной (в шкаф ABB Advant Master) • Корпус: Металлический (сталь с антикоррозийной обработкой) • Класс защиты (IP): IP20 (для внутреннего монтажа в шкафу) • Габариты (Ш×В×Г): 90 × 160 × 200 мм • Вес: ~1.8 кг • Индикаторы: LED-индикаторы питания (зеленый), статуса связи (зеленый/красный для каждого интерфейса), ошибок (красный) |
| Экологические параметры | • Температурный диапазон работы: 0 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: 10–50 Гц, ускорение 2 Г (IEC 60068-2-6) |
| Сертификации | CE, UL 508, IEC 61131-2, EN 61000-6-2, RoHS |
Преимущества и особенности ABB 3ASC25H215E DATX131
-
Полная совместимость с системами Advant Master
ABB 3ASC25H215E DATX131 разработан специально для контроллеров ABB Advant Master — автоматически распознается шиной MasterBus 300, без необходимости в обновлении прошивки или настройке дополнительных драйверов. Это позволяет интегрировать модуль в существующие системы за несколько часов, без остановки производства (например, на ТЭЦ, где даже короткая остановка котла приводит к потере электроэнергии). Модуль поддерживает все типы сигналов Advant Master (дискретные, аналоговые, счетные), что исключает ограничения в передаче данных. -
Многоинтерфейсность и гибкая конфигурация
ABB 3ASC25H215E DATX131 сочетает три ключевых интерфейса: шину MasterBus 300 (для связи с контроллером Advant Master), RS485 (для подключения старых модулей I/O или панелей оператора) и Ethernet (для интеграции с современными SCADA-системами или облачными платформами). Это позволяет модернизировать систему постепенно: например, сначала подключить Ethernet для передачи данных в облако, сохранив при этом RS485 для работы с существующими датчиками. Поддержка стандартных протоколов (Modbus, DNP3.0) обеспечивает совместимость с оборудованием третьих производителей (например, SCADA-системами Siemens WinCC или Schneider Citect). -
Надежность связи и защита от помех
Galvanic изоляция 1000 В АЦП между ABB 3ASC25H215E DATX131 и шиной Advant Master защищает модуль и контроллер от электромагнитных помех, которые часто возникают в промышленных средах (например, от инверторов, трансформаторов или высоковольтных линий). Буфер данных размером 32 КБ сохраняет сигналы при кратковременном разрыве связи (например, из-за повреждения кабеля), а автоматическая синхронизация восстанавливает целостность данных после восстановления соединения. Это критично для систем, где потеря данных (например, о давлении в котле или мощности генератора) может привести к авариям. -
Прочность и долговечность
Корпус ABB 3ASC25H215E DATX131 из антикоррозийной стали обеспечивает защиту от механических повреждений и агрессивных сред (например, парами воды в котельных зонах или пылью в металлургических заводах). Средний наработанный ресурс (MTBF) модуля превышает 200 000 часов, что соответствует более чем 20 годам непрерывной эксплуатации — это соответствует долговечности самой системы Advant Master, которая часто используется на объектах с сроком службы 30+ лет.
Примеры применения ABB 3ASC25H215E DATX131
- Энергетика: Модернизация мониторинга котельной ТЭЦ
На ТЭЦ с контроллером ABB Advant Master ABB 3ASC25H215E DATX131 интегрирован в систему для передачи данных в современную SCADA-систему:
- ABB 3ASC25H215E DATX131 подключен к шине MasterBus 300 контроллера и через Ethernet к серверу SCADA (протокол Modbus TCP);
- Модуль передает 800 сигналов: температура пара (аналоговые), состояние клапанов (дискретные), объем выработанной электроэнергии (счетные) — скорость передачи 100 Мбит/с, задержка ≤5 мс;
- При кратковременном отключении Ethernet (15 минут) буфер ABB 3ASC25H215E DATX131 сохраняет все сигналы, и после восстановления связи данные автоматически синхронизируются с SCADA — операторы получают полную историю параметров котельной;
- Изоляция 1000 В АЦП защищает модуль от помех от вентиляторов котла — нет искажений сигналов или сбоев в связи.
- Гидроэнергетика: Контроль турбин гидроэлектростанции
На гидроэлектростанции ABB 3ASC25H215E DATX131 обеспечивает связь между локальным контроллером Advant Master и центральным управлением:
- ABB 3ASC25H215E DATX131 через RS485 подключен к 12 модулям I/O (датчики давления воды, скорости турбины) и через Ethernet передаёт данные в центральную систему управления;
- При увеличении нагрузки (передача 1200 сигналов) скорость ABB 3ASC25H215E DATX131 остаётся стабильной (1 Мбит/с по MasterBus 300), и задержка не превышает 10 мс — это позволяет операторам в центральном управлении регулировать параметры турбин в режиме реального времени;
- Корпус из антикоррозийной стали защищает модуль от влажности в зоне гидроузла, и модуль работает стабильно при температуре +55 °C;
- Металлургия: Связь контроллера с панелями оператора
На металлургическом заводе ABB 3ASC25H215E DATX131 обеспечивает связь между контроллером Advant Master и 4 панелями оператора (старые модели с RS485):
- ABB 3ASC25H215E DATX131 подключен к MasterBus 300 и через RS485 (протокол Modbus RTU) к панелям оператора;
- Модуль передает команды от панелей (старт/стоп агрегатов, регулировка температуры нагрева) к контроллеру и обратно — состояние параметров (температура стали, скорость рольгангов);
- Диагностические LED-индикаторы ABB 3ASC25H215E DATX131 позволяют операторам быстро определить проблему: если индикатор RS485 красный — проверяется кабель к панели, если зеленый — проблема в контроллере или панели;
- Это избежало замены старых панелей (стоимость ~50 000 евро) — достаточно интегрировать модуль для сохранения функциональности.
Сравнение с конкурентами
Сравним ABB 3ASC25H215E DATX131 с модулем коммуникации Siemens CP 343-1 (6GK7343-1EX30-0XE0) — аналогом для систем Siemens S7-300:
| Параметр | ABB 3ASC25H215E DATX131 | Siemens CP 343-1 6GK7343-1EX30-0XE0 |
|---|---|---|
| Совместимость с Advant Master | Полная (MasterBus 300, автоматическое распознавание) | Нет (требуется адаптер MasterBus 300 → Profinet) |
| Поддерживаемые интерфейсы | MasterBus 300, RS485, Ethernet | Ethernet, Profinet (нет RS485) |
| Максимальное количество сигналов | 2048 | 1024 |
| Буферизация данных | 32 КБ (24 часа хранения) | 8 КБ (2 часа хранения) |
| Изоляция | 1000 В АЦП (между модулем и шиной) | 500 В АЦП (между модулем и шиной) |
| Температурный диапазон | 0 °C – +60 °C | 0 °C – +55 °C |
Вывод: ABB 3ASC25H215E DATX131 превосходит аналог Siemens по совместимости с Advant Master (без адаптеров), количеством поддерживаемых сигналов (2048 против 1024), размером буфера данных (32 КБ против 8 КБ) и изоляцией (1000 В АЦП против 500 В АЦП). Для объектов с системами ABB Advant Master ABB 3ASC25H215E DATX131 является единственным решением, которое не требует сложной интеграции или замены существующей инфраструктуры, в то время как Siemens CP 343-1 требует дополнительных адаптеров и затрат на настройку.
3ASC25H215E
