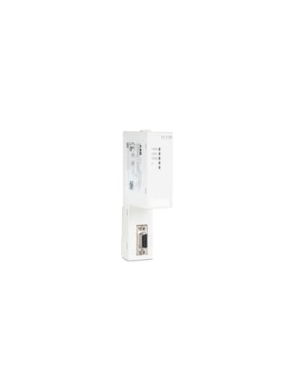

ABB 3BDH000395R0001

Описание

Описание продукта ABB 3BDH000395R0001

Параметры продукта ABB 3BDH000395R0001

• Тип устройства: Модуль цифровых входов-выходов для промышленных систем автоматизации.
• Функциональные параметры:
  • Типы сигналов:
    • Цифровые входы: 24 ВДС (активные и пассивные сигналы).
    • Цифровые выходы: Релевыe контакты (максимальная нагрузка 250 В АС, 5 А) и транзисторные выходы (24 ВДС, 2 А).
  • Количество каналов: 16 цифровых входов, 16 цифровых выходов (8 релевых + 8 транзисторных).
  • Защита каналов: Каждый канал защищен от перегрузок и коротких замыканий.
• Сетевые параметры:
  • Интерфейс: Подключение к контроллерам через внутреннюю шину ABB (совместимо с платформами AC 800M).
  • Протокол передачи: Внутренний протокол ABB для синхронизации с контроллерами в реальном времени.
• Электрические параметры:
  • Входное напряжение: 24 ВДС (±10%).
  • Потребляемая мощность: 12 Вт.
  • Изоляция: Электрическая изоляция каналов от питания (2500 В АС на 1 минуту).
• Механические характеристики:
  • Габариты: 180 × 120 × 80 мм (ширина × глубина × высота).
  • Монтаж: DIN-рейл (35 мм) в составе контроллерных систем.
  • Корпус: Металлический с антикоррозионным покрытием, герметичность класса IP20.
  • Температурный диапазон эксплуатации: -10°C – 60°C.
  • Вес: ≈1.1 кг.

Преимущества и особенности ABB 3BDH000395R0001

• Расширенное количество каналов: 16 входов и 16 выходов позволяют подключать больше устройств без использования дополнительных модулей — экономит место в шкафу автоматизации.
• Гибкая конфигурация выходов: Комбинация релевых и транзисторных выходов позволяет подключать как силовые нагрузки (выключатели), так и чувствительные устройства (световые индикаторы).
• Высокая защита каналов: Каждый канал защищен от перегрузок и коротких замыканий — снижает риск повреждения модуля при неправильном подключении.
• Легкая интеграция с ABB контроллерами: Автоматическое распознавание модуля контроллером AC 800M — исключает ручную настройку параметров.

Применение ABB 3BDH000395R0001 в отраслях

• Металлургические комбинаты:
  • Управление конвейерами и клетиями: ABB 3BDH000395R0001 принимает сигналы от датчиков положения заготовок (цифровые входы) и отправляет команды на запуск/остановку конвейеров через транзисторные выходы.
• Н нефтегазовые платформы:
  • Контроль клапанов и насосов: Модуль обрабатывает сигналы о состоянии клапанов (включен/выключен) и отправляет команды на их открытие/закрытие через релевые выходы, обеспечивая герметичность трубопроводов.
• Электростанции:
  • Управление распределительной электроникой: 3BDH000395R0001 принимает аварийные сигналы от выключателей (цифровые входы) и переключает на резервные линии через релевые выходы.

Сравнение с конкурентами

• Большим количеством каналов: 16 входов + 16 выходов против 8+8 или 16+8 у конкурентов — больше возможностей для подключения устройств.
• Совместимостью с релевыми и транзисторными выходами в одном модуле: Не требует покупки отдельных модулей для разных типов нагрузок.
• Высшим уровнем электрической изоляции: 2500 В АС против 1500–2000 В у аналогов — безопаснее при работе с высокими напряжениями.

Советы по выбору и предостережения

• Выбор: Рекомендуется для систем автоматизации с большим количеством цифровых сигналов и интеграцией с контроллерами ABB. Идеально подходит для металлургии, нефтегаза и энергетики.
• Предостережения:
  • При подключении релевых выходов к высоковольтным нагрузкам использовать защитные предохранители — предотвращает повреждение контактов при перегрузке.
  • Для ABB 3BDH000395R0001 регулярно проверять состояние релевых контактов (особенно после частых переключений) — заменять модуль при появлении окисления или дуг.
  • Кабели подключения экранировать — защищает сигналы от электромагнитных помех в промышленных сетях.
  • Монтаж производить с соблюдением дистанции до источников электромагнитных полей (трансформаторов, двигателей) — предотвращает искажения сигналов.
