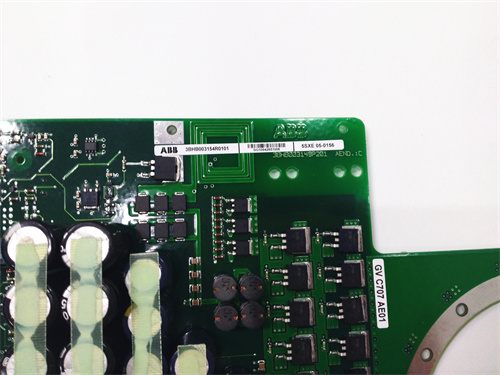

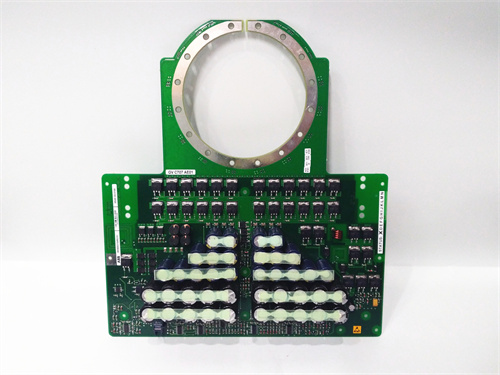

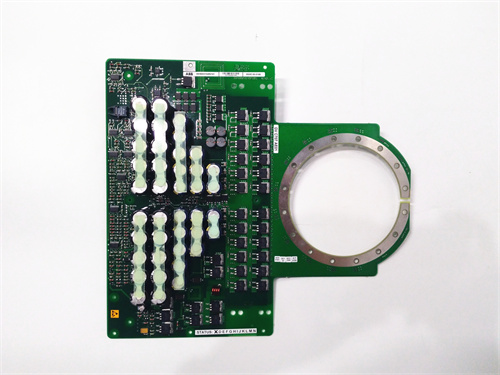

ABB 3BHB003154R0101

Описание

Общая информация о продукте ABB 3BHB003154R0101

Технические параметры ABB 3BHB003154R0101

• Тип устройства: Силовой инверторный модуль для управления высокомощными электродвигателями.

Параметры мощности и электроные характеристики

• Номинальная мощность: 30 кВт;
• Номинальный входной напряжение: 3-phase AC 380–480 В (частота 50/60 Гц);
• Номинальный выходной ток: 60 А (постоянный);
• Максимальный кратковременный ток: 90 А (150% номинального, ≤1 мин);
• Регулируемый диапазон частоты: 0–500 Гц;
• КПД (коэффициент полезного действия): >97% (при номинальной нагрузке);

Параметры управления и коммуникации

• Режимы управления:
  • Скорость (регулируемая частота);
  • Момент (постоянное крутящее矩);
  • Поток (оптимизация энергопотребления);
• Поддерживаемые протоколы: Profinet IRT, Modbus TCP, RS485 (Modbus RTU);
• Интерфейсы для сигналов:
  • Аналоговые входы/выходы: 2/2 (4–20 мА);
  • Цифровые входы/выходы: 6/4 (24 В DC);
• Задержка передачи данных: <1 мс (Profinet IRT);

Параметры защиты и надежности

• Защитные функции:
  • Перегрузка: Отключение при токе >150% номинального;
  • Короткое замыкание: Лимит тока ≤120 А;
  • Перегрев: Отключение при температуре heatsink >95 °C;
  • Нестабильное питание: Отключение при напряжении <320 В или >520 В AC;
  • Пониженное изоляционное сопротивление: Алярм при сопротивлении <50 МОм;
• Температурный диапазон работы: -10 °C до +50 °C (относительная влажность ≤90%, без конденсации);
• Класс защиты корпуса: IP21 (защита от вертикального дождя и пыли);
• Средне время между отказами (MTBF): >80 000 часов (при температуре 40 °C);

Конструктивные параметры

• Монтаж: На стену или в 19-дюймовый шкаф (с опциональной раковиной для охлаждения);
• Габариты: 350 мм × 500 мм × 200 мм (ширина × высота × глубина);
• Вес: ≈18 кг;
• Индикаторы: LCD-дисплей (2,8 дюйма) + светодиодные (статус питания, режим работы, ошибки);
• Охлаждение: Активное (вентилятор с регулируемой скоростью);

Преимущества и особенности ABB 3BHB003154R0101

1. Высокая мощность и устойчивость к перегрузкам: Номинальная мощность 30 кВт и кратковременный ток до 90 А позволяют ABB 3BHB003154R0101 управлять моторами в тяжелых условиях — например, в нефтегазовой промышленности он запускает насосы с высоким моментом инерции, где требуется кратковременная перегрузка для преодоления статического трения. В отличие от стандартных инверторов (максимальный ток 120% номинального), он не отключается при кратковременных пиках нагрузки.
2. Энергоэффективность и оптимизация потребления: КПД >97% и режим “оптимизации потока” снижают энергопотребление мотора на 5–10% по сравнению с прямым включением — в металлургических цехах, где моторы работают 24/7, это приводит к значительной экономии электроэнергии в год.
3. Комплексная защита для безопасности: Защита от перегрева, короткого замыкания и пониженного изоляционного сопротивления предотвращает повреждение дорогого оборудования — например, при снижении изоляционного сопротивления мотора (из-за влаги) ABB 3BHB003154R0101 отправляет сигнал аварии и отключает питание, предотвращая короткое замыкание в обмотках.
4. Совместимость с современными коммуникационными протоколами: Поддержка Profinet IRT с задержкой <1 мс позволяет интегрировать ABB 3BHB003154R0101 в системы с требованием реального времени — например, в прокатных линиях, где синхронизация скорости нескольких валов критична для качества продукции. Данные о состоянии мотора передаются в SCADA в реальном времени, что упрощает удаленное диагностику.
5. Простота интеграции с экосистемой ABB: Прямая совместимость с контроллерами ABB PCD530A102, шлюзами ABB CB801 и SCADA ABB Ability™ устраняет проблемы совместимости — модуль автоматически распознается системой, а параметры управления (частота, момент) можно настроить через ПО ABB DriveCom. Опциональная раковина для охлаждения позволяет монтировать его в плотно заполненные шкафы без риска перегрева.

Примеры применения ABB 3BHB003154R0101

1. Металлургия (прокатные линии): В сталелитейном цехе ABB 3BHB003154R0101 управляет двигателем прокатных валов мощностью 22 кВт (номинальный ток 45 А). Модуль регулирует частоту напряжения в диапазоне 0–50 Гц, обеспечивая скорость валов от 10 до 50 об/мин в зависимости от толщины прокатываемого металла. При перегрузке (например, при прокатке толстых листов) ток увеличивается до 80 А, но ABB 3BHB003154R0101 поддерживает эту нагрузку 30 секунд, позволяя процессу завершиться без остановки. Данные о скорости и токе передаются в SCADA через Profinet IRT, где операторы отслеживают параметры в реальном времени.
2. Нефтегазовая промышленность (насосные установки): На морской добывающей платформе ABB 3BHB003154R0101 управляет насосом для перекачивания нефти мощностью 30 кВт. Модуль работает в режиме “оптимизации потока”, регулируя скорость насоса в зависимости от давления в трубопроводе — при снижении давления скорость увеличивается, а при превышении — уменьшается, что снижает энергопотребление на 8%. Защита от пониженного изоляционного сопротивления предотвращает выход модуля из строя при попадании солистой воды в обмотки мотора.
3. Энергетика (подогревательные системы): В Теплоэлектростанции ABB 3BHB003154R0101 управляет двигателем вентилятора подогревательного котла мощностью 25 кВт. Модуль регулирует скорость вентилятора в зависимости от температуры газового потока — при увеличении температуры скорость снижается, что предотвращает перегрев котла. Активное охлаждение модуля с регулируемой скоростью вентилятора гарантирует стабильную работу в условиях высокой температуры цеха (+45 °C).

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

Рекомендации по выбору

1. Тяжелые промышленные процессы: Для прокатных линий, насосов нефтепроводов или вентиляторов котлов — ABB 3BHB003154R0101 с высокой мощностью и устойчивостью к перегрузкам является оптимальным выбором, так как он выдерживает пиковые нагрузки, которые вызывают отключение стандартных инверторов.
2. Системы с требованиями к энергоэффективности: Для установок, где моторы работают длительное время (24/7) — КПД >97% и режим оптимизации потока снижают затраты на электроэнергию, окупая стоимость модуля за 1–2 года.
3. Интеграция с системами реального времени: Для прокатных линий или синхронных приводов — поддержка Profinet IRT с задержкой <1 мс гарантирует синхронизацию с другими компонентами, в то время как конкуренты имеют более высокие задержки.
4. Суровые условия эксплуатации: Для морских платформ или цехов с высокой температурой — класс защиты IP21 и температуральный диапазон -10 °C до +50 °C обеспечивают стабильность, в то время как другие модели требуют дополнительной защиты.

Меры предосторожности

1. Проверка совместимости с мотором: Перед подключением убедитесь, что мощность, ток и частота мотора соответствуют параметрам ABB 3BHB003154R0101 — например, не подключайте мотор с номинальной частотой 60 Гц к модулю, если требуется работа до 50 Гц. Несоответствие может привести к перегрузке или выходу мотора из строя.
2. Тщательная установка охлаждения: При монтаже обеспечьте свободный доступ воздуха к heatsink модуля — блокировка охлаждения приведет к перегреву и отключению ABB 3BHB003154R0101. В шкафах используйте дополнительные вентиляторы при установке нескольких модулей.
3. Регулярная диагностика изоляционного сопротивления: Каждый месяц проверяйте изоляционное сопротивление мотора с помощью мегаомметра — снижение сопротивления <50 МОм сигнализирует о проблемах с обмотками, и модуль должен быть отключен до ремонта.
4. Защита от электромагнитных помех: Используйте экранированные кабели для подключения модуля к сети и мотору, и установите фильтры напряжения на входе — сильные помехы могут искажать сигналы управления, вызывая нестабильную работу мотора.
