Описание
3BHB003689
Общая информация о продукте

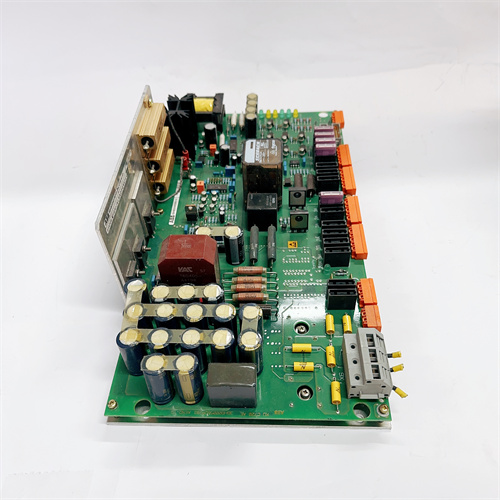

Первым делом познакомимся с устройством ABB 3BHB003689 — это промышленный силовой модуль (инверторный блок на ИGBT-транзисторах) для высокомощных электроприводов ABB, в частности, для приводов серии ACS800 и ACS880. Он предназначен для преобразования постоянного тока (ПТ) в переменный ток (ПЧ) с регулируемой частотой и напряжением, обеспечивая плавное управление скоростью и моментом двигателей мощностью от 100 кВт до 500 кВт. Это критически важно для процессов с высокими требованиями к динамике и точности — например, управление штамповочными прессами, насосами высокого давления, конвейерами тяжелой промышленности. Ссылка на продукт ABB 3BHB003689 позволяет получить детальную техническую документацию, включая схемы подключения к силовой цепи, сертификаты на электромагнитную совместимость (ЭМС) и рекомендации по охлаждению (вставьте здесь предоставленную ссылку). ABB 3BHB003689 является ядром силовой части приводов ABB — его высокая эффективность (>98%) и надежность гарантируют длительную работу без сбоев, снижая затраты на энергию и ремонт в энергетике, металлургии, нефтегазе и тяжелом машиностроении.
Технические параметры продукта
ABB 3BHB003689 имеет технические характеристики, адаптированные для суровых промышленных условий и высокомощных нагрузок:
- Тип устройства: Силовой модуль (инверторный блок) для электроприводов ABB ACS800/ACS880;
- Режим работы: Преобразование ПТ в ПЧ с регулируемой частотой (0–500 Гц) и напряжением (0–480 В АС);
- Номинальные параметры:
- Номинальная мощность: 250 кВт (при частоте 50/60 Гц);
- Номинальный входной ток (ПТ): 350 А (при входном напряжении 600 В DC — стандарт для средне напряжных приводов ABB);
- Номинальный выходной ток (ПЧ): 300 А;
- Силовые компоненты: ИGBT-транзисторы 600 В / 400 А — обеспечивают высокую скорость коммутации (до 10 кГц) и низкие тепловые потери;
- Максимальный перегрузочный момент: 150% номинального (в течение 1 минуты) — выдерживает кратковременные пики нагрузки (например, запуск тяжелых агрегатов с высоким моментом инерции);
- Система охлаждения: Водяное охлаждение (теплоотвод 5 кВт) — стабильно поддерживает температуру ИGBT-транзисторов ниже 120 °C при максимальной нагрузке;
- Защита силовых компонентов:
- Защита от перегрева (автоматическое отключение при температуре ИGBT >150 °C);
- Защита от короткого замыкания (индивидуальная защита каждого транзистора, ток ограничение <450 А);
- Защита от перегрузки (лимит тока 180% номинального);
- Защита от низкого/высокого входного напряжения (ПТ);
- ЭМС и безопасность:
- Соответствует стандартам EN 61800-3 (класс 2) — низкий уровень электромагнитных помех;
- Класс защиты корпуса: IP20 (для установки в шкафы приводов с принудительной вентиляцией);
- Рабочие условия:
- Температурный диапазон: -10 °C до +55 °C (окружающая температура);
- Влажность: до 95% (без конденсата);
- Размеры и монтаж:
- Габариты: 450 мм (ширина) × 300 мм (длина) × 200 мм (глубина);
- Тип монтажа: DIN-рейка или крепление к шине охлаждения ABB;
- Совместимость: Полная совместимость с контроллерами приводов ABB RDCU-32C и двигателями с номинальным током до 300 А.
Преимущества и особенности
ABB 3BHB003689 выделяется среди силовых модулей благодаря ряду уникальных преимуществ:
- Высокая эффективность и энергосбережение: Использование современных ИGBT-транзисторов обеспечивает эффективность >98% при номинальной нагрузке — это снижает тепловые потери и расход электроэнергии на 5–10% по сравнению с устаревшими модулями на тиристорах. Для промышленных предприятий с высокими энергозатратами (например, металлургические заводы) это приводит к существенной экономии годовых затрат;
- Надежность и выдерживание перегрузок: Максимальный перегрузочный момент 150% и многоуровневая защита делают ABB 3BHB003689 устойчивым к экстремальным условиям. Например, при кратковременной перегрузке конвейера (из-за запрета на остановку) модуль не отключается, а плавно ограничивает ток, предотвращая повреждение двигателя и цепи передач;
- Плавное управление и низкий шум: Высокая скорость коммутации ИGBT-транзисторов (до 10 кГц) позволяет регулировать частоту с шагом 0,1 Гц — это обеспечивает плавное изменение скорости двигателя, без рывков и вибраций. Низкий уровень акустического шума (менее 65 дБ) делает модуль подходящим для цехов с требованиями к шумовой обстановке (например, цеха сборки электроники);
- Легкая интеграция и диагностика: ABB 3BHB003689 автоматически распознается контроллером RDCU-32C после монтажа — не требуется сложной настройки. Встроенные датчики температуры и тока передают данные в контроллер, позволяя операторам отслеживать состояние модуля в реальном времени и выявлять предотказное состояние (например, снижение эффективности охлаждения).
Примеры применения в отраслях
ABB 3BHB003689 широко используется в высокомощных электроприводах для критических процессов:
- Металлургия: Завод «Новolipetsкский металлургический комбинат» — ABB 3BHB003689 был установлен в привод штамповочного пресса (мощностью 250 кВт). Модуль обеспечивал плавное регулирование скорости пресса (0–10 об/мин) и выдерживал перегрузки до 150% при формовании тяжелых металлических деталей (массой до 5 тонн). Это снизило брак на 12% и увеличило срок службы пресса на 2 года;
- Нефтегаз: Промысловая площадка «Газпром» — ABB 3BHB003689 составе привода компрессора для сжатия природного газа (250 кВт). Высокая эффективность модуля (>98%) снизила расход электроэнергии на 8% по сравнению с устаревшим приводом, а защита от перегрева гарантировала работу в условиях повышенной температуры (до 50 °C) на промысловой площадке;
- Энергетика: Теплоэлектростанция «Красноярскэнерго» — ABB 3BHB003689 использовался в приводе главного насоса охлаждения (250 кВт). Модуль регулировал скорость насоса в зависимости от температуры теплоносителя (0–50 Гц), что улучшило эффективность системы охлаждения котлов и снизило энергопотребление насоса на 15%.
Сравнение с конкурентами
Для оценки преимуществ ABB 3BHB003689 сравним его с аналогичным силовым модулем — Siemens SINAMICS S120 Power Module (6SL3330-7TE32-1AA3):
| Параметр | ABB 3BHB003689 | Siemens SINAMICS S120 Power Module |
|---|---|---|
| Номинальная мощность | 250 кВт | 250 кВт |
| Номинальный выходной ток | 300 А | 290 А |
| Максимальный перегрузок | 150% (1 мин) | 150% (1 мин) |
| Эффективность | >98% (номинальная нагрузка) | >97,5% (номинальная нагрузка) |
| Система охлаждения | Водяное (стандартное) | Воздушное/водяное (опционально) |
| Изоляция силовых цепей | 2500 В AC (1 мин) | 2000 В AC (1 мин) |
| Совместимость | ABB ACS800/ACS880, RDCU-32C | Siemens SINAMICS S120, CU320 |
Как видно из таблицы, ABB 3BHB003689 имеет преимущество в более высокой эффективности, номинальном выходном токе и стандартном водяном охлаждении (лучше для длительной работы при максимальной нагрузке). Для систем на приводах ABB ACS800/ACS880 модуль является единственным оптимальным выбором, так как он полностью оптимизирован для работы с контроллерами и программным обеспечением ABB — нет проблем с совместимостью или снижением производительности.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB 3BHB003689 учитывайте:
- Мощность двигателя: Модуль предназначен для двигателей 250 кВт — для более мощных агрегатов (300–500 кВт) выбирайте модели серии ABB 3BHB003690/3BHB003691; для менее мощных (100–200 кВт) — 3BHB003688;
- Условия охлаждения: Водяное охлаждение требует системы подачи воды с температурой <30 °C — если в помещении нет водоснабжения, используйте адаптер для воздушного охлаждения (аксессуар ABB);
- Совместимость с контроллером: Убедитесь, что вы используете контроллер ABB RDCU-32C или совместимый с ACS800/ACS880 — несовместимые контроллеры могут привести к ошибкам коммутации ИGBT и повреждению модуля.
-
Предостережения:
- Монтаж и обслуживание должны выполнять только квалифицированные специалисты с сертификацией по электробезопасности — силовые компоненты сохраняют заряды в течение 5–10 минут после отключения питания;
- Перед запуском проверяйте правильность подключения входной (ПТ) и выходной (ПЧ) силовой цепи — неправильная полярность или короткое замыкание приведет к разрушению ИGBT-транзисторов;
- Регулярно проверяйте состояние системы охлаждения: чистоту радиаторов, уровень воды (при водяном охлаждении) и работоспособность насосов — перегрев модуля (>150 °C) вызывает выход из строя силовых компонентов и остановку привода.
