Описание

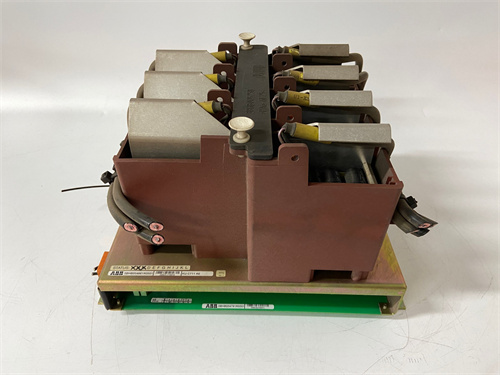

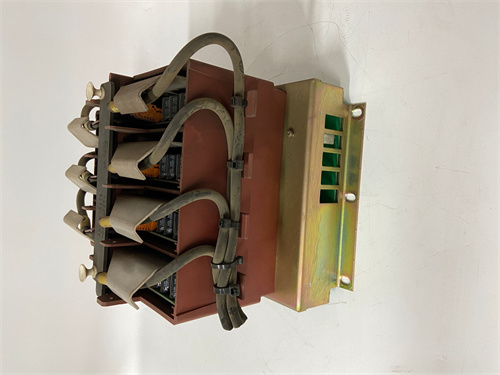

Общая информация о продукте ABB 3BHB004661R0001 KUC711AE
ABB 3BHB004661R0001 KUC711AE — это промышленный контроллер силовых модулей (также известный как “интерфейсный модуль для инверторов”) из линейки ABB ACS 800, предназначенный для управления и мониторинга силовых инверторов и приводов в высокомощных промышленных системах. Он обеспечивает связь между верхним уровнем автоматизации (например, контроллеры ABB AC 800M или PLC) и силовыми компонентами инверторов, выполняет функции защиты силовых модулей от перегрузок, коротких замыканий и нестабильных сетевых условий. Это делает ABB 3BHB004661R0001 KUC711AE незаменимым в отраслях с высокими требованиями к управлению приводами: металлургия (прокатные станки, плавильные печи), тяжелая промышленность (крановые установки, конвейеры для руды), энергетика (водовые турбины, насосы гидроэлектростанций) и транспорт (железнодорожные тяговые приводы).
Основная задача ABB 3BHB004661R0001 KUC711AE — преобразовать цифровые команды от верхнего контроллера (например, команда на изменение скорости привода) в аналоговые сигналы для силовых модулей инвертора, а также собирать данные о состоянии силовых компонентов (температура, ток, напряжение) и передавать их обратно в систему мониторинга. Модуль оснащен цифровыми и аналоговыми интерфейсами, встроенной системой диагностики и защиты, а также индикаторами состояния. Например, в металлургическом цехе ABB 3BHB004661R0001 KUC711AE управляет силовым инвертором прокатного станка (мощность 500 кВт): контроллер ABB AC 800M отправляет команду на увеличение скорости привода — модуль преобразует эту команду в сигнал для силовых транзисторов инвертора, регулируя напряжение и частоту на двигателе. При превышении температуры силовых модулей (например, до 120 °C) ABB 3BHB004661R0001 KUC711AE активирует защиту, снижает нагрузку на инвертор и отправляет сигнал об ошибке в контроллер, предотвращая перегрев и повреждение компонентов. Благодаря компактной конструкции и совместимости с инверторами ABB ACS 800, ABB 3BHB004661R0001 KUC711AE легко интегрируется в существующие приводные системы, не требуя глобальной модернизации.
ABB 3BHB004661R0001 KUC711AE соответствует международным стандартам промышленной автоматизации (IEC 61800-5-1, EN 61000-6-2) и имеет высокую устойчивость к электромагнитным помехам, что гарантирует работу в суровых условиях промышленных цехов. Он поддерживает протоколы связи Profibus DP и Ethernet, что обеспечивает гибкую интеграцию с различными системами автоматизации. При интеграции с ABB 3BHB004661R0001 KUC711AE формируется цепь управления приводом: верхний контроллер → ABB 3BHB004661R0001 KUC711AE (команды + диагностика) → силовой инвертор → электродвигатель → датчики (температуры, скорости) → модуль → контроллер. Полная информация о ABB 3BHB004661R0001 KUC711AE доступна на официальном ресурсе: [ссылка на ABB 3BHB004661R0001 KUC711AE](здесь будет предоставлен ваша ссылка).
Технические параметры ABB 3BHB004661R0001 KUC711AE
Промышленный контроллер силовых модулей ABB 3BHB004661R0001 KUC711AE характеризуется следующими ключевыми параметрами:
- Тип устройства: Контроллер силовых модулей для инверторов ABB ACS 800, линейки ABB Power Control, артикулы 3BHB004661R0001, KUC711AE.
Параметры интерфейсов и связи
- Цифровые входы/выходы: 8 цифровых входов (24 В DC, 5–10 мА) + 4 цифровых выхода (открытый коллектор, до 0,5 А/канал);
- Аналоговые входы/выходы: 2 аналоговых входа (0–10 В DC или 4–20 мА, разрешение 12 бит) + 2 аналоговых выхода (0–10 В DC или 4–20 мА, разрешение 12 бит);
- Протоколы связи: Profibus DP (скорость до 12 Мбит/с) + Ethernet (10/100 Mbit/s, поддержка Modbus TCP);
- Интерфейс с силовыми модулями: Дedicated шина ABB (для связи с модулями IGBT инвертора ACS 800).
Параметры питания и защиты
- Питание: 24 В DC (±10%), максимальный ток потребления — 0,8 А;
- Защитные функции:
- Защита силовых модулей от перегрузки (I > 150% номинального);
- Защита от короткого замыкания на выходе инвертора (ограничение тока до 200% номинального);
- Защита от перегрева (температура IGBT > 125 °C — снижение нагрузки, > 150 °C — отключение);
- Защита от нестабильного входного напряжения (падение < 85% номинального — сигнал об ошибке);
- Диагностика: Хранение истории ошибок (до 50 событий) + реальное время передача данных о состоянии (ток, напряжение, температура).
Параметры эксплуатации
- Класс защиты: IP20 (для установки в шкафы инвертора ABB ACS 800);
- Температурный диапазон работы: -10 °C до +55 °C (относительная влажность ≤90%, без конденсации);
- Устойчивость к вибрациям: 5–50 Гц (амплитуда 0,05 мм, по стандарту IEC 60068-2-6);
- Материал корпуса: Металл- пластиковый композит (алюминий + PC/ABS) — для эффективного тепловывода и защиты;
- Размеры: 180 мм × 120 мм × 40 мм (длина × ширина × толщина) — совместимо с шкафами ACS 800;
- Вес: ≈0,6 кг;
- Сертификации: IEC 61800-5-1, EN 61000-6-2, CE, UL 508, RoHS.
Преимущества и особенности ABB 3BHB004661R0001 KUC711AE
ABB 3BHB004661R0001 KUC711AE выделяется среди контроллеров силовых модулей благодаря трем ключевым преимуществам:
-
Интеграция с инверторами ABB ACS 800 и гибкая связь
Полная совместимость с инверторами ABB ACS 800 позволяет ABB 3BHB004661R0001 KUC711AE напрямую взаимодействовать с силовыми компонентами (IGBT модули) без дополнительных адаптеров — это сокращает время монтажа и снижает риск ошибок в подключении. Поддержка протоколов Profibus DP и Ethernet обеспечивает гибкую интеграцию с различными системами автоматизации: от старых PLC с Profibus до современных DCS с Ethernet (например, ABB AC 800M). В отличие от специализированных модулей для других брендов (например, Siemens Sinamics), ABB 3BHB004661R0001 KUC711AE не требует настройки дополнительных драйверов, что упрощает интеграцию. -
Комплексная защита и диагностика силовых модулей
Встроенная система защиты от перегрузки, перегрева и коротких замыканий предотвращает повреждение дорогостоящих силовых компонентов (IGBT транзисторы) инвертора. Например, при коротком замыкании на выходе инвертора ABB 3BHB004661R0001 KUC711AE ограничивает ток за 0,01 с, что снижает нагрузку на IGBT и сохраняет их работоспособность. Хранение истории ошибок (до 50 событий) позволяет техническим специалистам анализировать причины неисправностей (например, повторяющиеся перегревы из-за неправильной настройки нагрузки) и предпринимать профилактические меры. В отличие от модулей с базовой защитой (например, Schneider Altivar), ABB 3BHB004661R0001 KUC711AE предоставляет детальную диагностику в реальном времени, что сокращает время восстановления системы. -
Надежность и адаптация к суровым условиям
Металл-пластиковый корпус обеспечивает эффективный тепловывод (критично для работы вблизи нагружающихся силовых модулей) и механическую прочность, а устойчивость к электромагнитным помехам (класс immunity IEC 61000-6-2) гарантирует работу в промышленных цехах с высоким уровнем помех (например, вблизи трансформаторов или электродвигателей). Широкий диапазон питания (24 В DC ±10%) делает модуль устойчивым к нестабильности питания в шкафах инвертора. В отличие от менее прочных пластиковых модулей, ABB 3BHB004661R0001 KUC711AE выдерживает незначительные удары и вибрации, что увеличивает срок службы в условиях тяжелой промышленности.
Примеры применения ABB 3BHB004661R0001 KUC711AE
ABB 3BHB004661R0001 KUC711AE широко используется для управления силовыми инверторами в различных отраслях:
1. Металлургия: Управление инвертором прокатного станка
В металлургическом цехе ABB 3BHB004661R0001 KUC711AE управляет силовым инвертором ABB ACS 800 (мощность 500 кВт) прокатного станка:
- Связь: Модуль подключен к контроллеру ABB AC 800M через Ethernet (Modbus TCP) и к инвертору ACS 800 через dedicated шину;
- Работа: Контроллер отправляет команду на скорость 1500 об/мин — ABB 3BHB004661R0001 KUC711AE преобразует ее в сигнал для IGBT модулей, регулируя частоту напряжения на двигателе. При увеличении нагрузки на станок ток превышает 120% номинального — модуль активирует защиту, снижает скорость до 1200 об/мин и отправляет сигнал об предупреждении в контроллер.
- Диагностика: При превышении температуры IGBT до 130 °C модуль записывает ошибку в историю, отключает инвертор и включает красный индикатор — оператор быстро охлаживает шкаф и восстанавливает работу.
2. Энергетика: Управление насосом гидроэлектростанции
В гидроэлектростанции ABB 3BHB004661R0001 KUC711AE управляет инвертором насоса высокого давления (мощность 300 кВт):
- Защита: При падении входного напряжения сети до 80% номинального модуль отправляет сигнал в контроллер, который переводит насос в режим ожидания. После восстановления напряжения модуль автоматически запускает инвертор, предотвращая гидравлические удары в трубопроводе.
- Мониторинг: Модуль в реальном времени передает данные о токе (350 А), напряжении (690 В AC) и температуре IGBT (85 °C) в систему ABB MicroSCADA — операторы отслеживают состояние насоса и планируют техническое обслуживание.
3. Тяжелая промышленность: Управление крановым приводом
В портовой терминал ABB 3BHB004661R0001 KUC711AE управляет инвертором кранового привода (подъемный механизм, мощность 200 кВт):
- Связь: Модуль подключен к PLC через Profibus DP (скорость 1,5 Мбит/с) для быстрой передачи команд;
- Работа: При подъеме груза весом 50 тонн ток привода увеличивается до 140% номинального — ABB 3BHB004661R0001 KUC711AE поддерживает стабильную нагрузку, предотвращая отключение крана. При возникновении короткого замыкания в кабеле к двигателю модуль ограничивает ток до 200% номинального и отключает привод, защищая IGBT модули от повреждения.
Сравнение с конкурентами
ABB 3BHB004661R0001 KUC711AE превосходит аналогичные контроллеры силовых модулей по ключевым параметрам:
| Параметр сравнения | ABB 3BHB004661R0001 KUC711AE | Siemens 6SL3040-1MA00-0AA0 | Schneider ATV340-CPU |
|---|---|---|---|
| Совместимость с инверторами | ABB ACS 800 (полная) | Siemens Sinamics S120 (полная) | Schneider Altivar 340 (полная) |
| Протоколы связи | Profibus DP, Ethernet (Modbus TCP) | Profinet, Profibus DP | Modbus TCP, CANopen |
| Защитные функции | Перегрузка, перегрев, короткое замыкание, нестабильное напряжение | Перегрузка, перегрев, короткое замыкание | Перегрузка, перегрев, короткое замыкание |
| Хранение истории ошибок | До 50 событий | До 30 событий | До 20 событий |
| Температурный диапазон | -10 °C до +55 °C | 0 °C до +50 °C | 0 °C до +45 °C |
| Вес | ≈0,6 кг | ≈0,8 кг | ≈0,7 кг |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы на базе инверторов ABB ACS 800: Для приводных систем с инверторами ABB ACS 800 (металлургия, энергетика) — ABB 3BHB004661R0001 KUC711AE гарантирует полную совместимость и безупречную работу с силовыми модулями, не требуя адаптеров.
