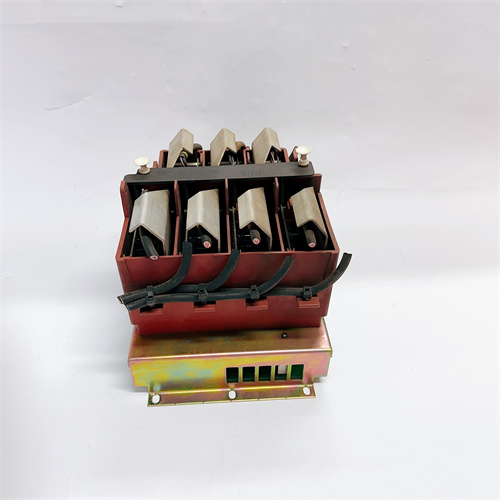

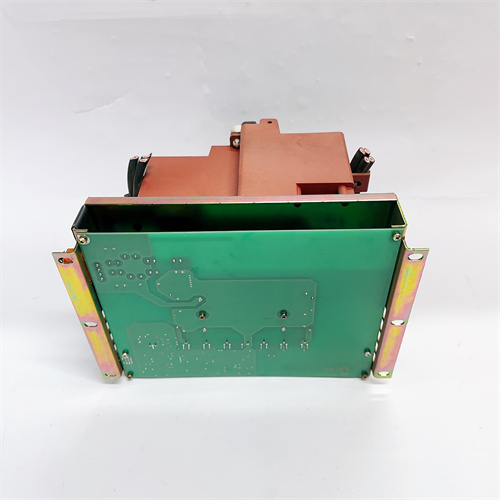

ABB 3BHB004661R0101 KUC711AE101 — изображение 2

ABB 3BHB004661R0101 KUC711AE101

Технические параметры ABB 3BHB004661R0101 KUC711AE101

Технические характеристики ABB 3BHB004661R0101 KUC711AE101 соответствуют стандартам IEC 61131-3 (программные контроллеры), IEC 61508 (безопасность функциональных электронных систем) и EN 61000-6-2 (электромагнитная совместимость):

Параметр	Значение/Характеристика
Тип устройства	Контроллерный модуль (CPU), серии ABB AC 800PEC
Производительность	• Частота процессора: 1.2 ГГц • Количество обрабатываемых сигналов: До 10 000 сигн./с • Время реакции на входной сигнал: ≤0.1 мс • Поддерживаемые алгоритмы: ПИД, ПИДТ, логические функции (AND/OR/NOT), математические операции (сложение/умножение) • Память: 2 ГБ RAM, 8 ГБ флеш-память (для программ и данных)
Режим冗изма	• Тип: 1+1 hot standby (двухмодульный) • Время синхронизации данных: ≤1 мс • Время переключения при отказе: ≤5 мс • Мониторинг состояния: Автоматический контроль работоспособности основного и резервного модулей
Коммуникация	• Встроенные интерфейсы: 2 порта Gigabit Ethernet (IEC 61850-8-1, Modbus TCP) • Поддерживаемые шины: Advant Fieldbus, PROFIBUS DP-V1, Modbus RTU (через внешние модули) • Скорость передачи: До 1 Гбит/с (Ethernet)
Безопасность	• Сертификация: SIL 3 (по IEC 61508) • Защита от несанкционированного доступа: Парольная авторизация (3 уровня доступа: оператор, инженер, администратор) • Шифрование данных: AES-256 (для дистанционной коммуникации)
Эксплуатационные параметры	• Рабочая температура: -20 °C – +70 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации, по IEC 60068-2-3) • Устойчивость к вибрации: ≤14.7 м/с² (10–500 Гц) • Класс защиты: IP20 (IEC 60529)
Конструктивные параметры	• Тип монтажа: Панельное (в шкафах AC 800PEC) • Габариты (Д×Ш×В): 200 × 150 × 80 мм • Вес: ~1.8 кг • Питание: 24 В DC ±20% (19.2–28.8 В DC), потребление ≤500 мА
Совместимые системы	• Модули: ABB CI535V30 (PROFIBUS), ABB DI810 (цифровой вход), ABB AO810 (аналоговый выход) • SCADA-системы: ABB Ability™ Network Manager, Siemens WinCC • Программное обеспечение: ABB Control Builder M v6.0 и выше
Сертификации	CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga), RoHS, SIL 3 (IEC 61508), соответствие стандартам IEC 61131-3.

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

KUC711AE101

Общая характеристика продукта: ABB 3BHB004661R0101 KUC711AE101

Первым делом рассмотрим промышленный контроллерный модуль (центральный процессорный модуль, CPU) для высоконадёжных автоматизированных систем — ABB 3BHB004661R0101 KUC711AE101, относящийся к серии ABB AC 800PEC (специализирующейся на компонентах для критических энергетических процессов: газовые и паровые турбины, электрогенераторы, распределительные подстанции, ядерные электростанции). Это устройство выполняет функцию ядра системы управления, обрабатывая входные сигналы от датчиков/интерфейсов, выполняя логические и регулирующие алгоритмы (например, ПИД-регуляция скорости турбины) и передавая команды на исполнительные устройства через коммуникационные шины. ABB 3BHB004661R0101 KUC711AE101 выделяется высокой производительностью (обработка до 10 000 сигналов в секунду), поддержкой двойного модуля冗изма (1+1 hot standby) для непрерывной работы при отказе основного модуля, сертификацией SIL 3 (по IEC 61508) и устойчивостью к экстремальным условиям (температуры от -20 °C до +70 °C), становясь ключевым элементом для систем, где простои не допускаются — например, управление газовыми турбинами в ТЭЦ, регулирование мощности электрогенераторов или контроль процессов в ядерных реакторах.

ABB 3BHB004661R0101 KUC711AE101 гарантирует бесперебойную работу даже при отказе отдельных компонентов или аварийных режимах: например, на газовой электростанции модуль управляет двумя газовыми турбинами, регулируя их скорость (3000 об/мин для 50 Гц) и мощность (до 100 МВт каждая) в зависимости от спроса на электроэнергию. Основной и резервный модули ABB 3BHB004661R0101 KUC711AE101 работают в режиме 1+1 hot standby: они синхронизируют данные в реальном времени (задержка ≤1 мс), поэтому при отказе основного модуля (например, из-за сбоя памяти или коммуникации) резервный автоматически переключается за ≤5 мс, не прерывая управление турбинами и не теряя технологических параметров. При возникновении аварии (например, падение давления газа) модуль обрабатывает сигналы от датчиков за ≤0.1 мс, запускает алгоритм аварийной остановки (снижение скорости турбины до безопасного уровня) и передает статус аварии в SCADA-систему ABB Ability™ Network Manager — это предотвращает повреждение турбины и обеспечивает безопасность персонала. Благодаря сертификации SIL 3 ABB 3BHB004661R0101 KUC711AE101 соответствует самым строгим требованиям безопасности для критических систем, минимизируя риск случайных срабатываний или отказов в критические моменты.

Особенно стоит отметить, что ABB 3BHB004661R0101 KUC711AE101 поддерживает широкую совместимость с интерфейсами и программным обеспечением: он интегрируется с коммуникационными модулями ABB (например, CI535V30 для PROFIBUS DP-V1) и аналоговыми/цифровыми входными/выходными модулями AC 800PEC, а также управляется через программное обеспечение ABB Control Builder M. Это позволяет инженерам настраивать сложные алгоритмы (например, синхронизация нескольких турбин для параллельной работы в сети) и обновлять прошивку модуля дистанционно, без остановки системы. Компактная конструкция (габариты 200 × 150 × 80 мм) позволяет монтировать ABB 3BHB004661R0101 KUC711AE101 в шкафы управления рядом с другими модулями AC 800PEC, а защита класса IP20 делает его устойчивым к пыли и влаге — актуально для эксплуатации в технических помещениях турбинных зон ТЭЦ. Полную информацию о ABB 3BHB004661R0101 KUC711AE101, включая руководство по настройке冗изма, схемы подключения и таблицы совместимости с модулями, можно найти по ссылке: [ссылка на продукт ABB 3BHB004661R0101 KUC711AE101] (при получении окончательной ссылки она будет вставлена).

Технические параметры ABB 3BHB004661R0101 KUC711AE101

Параметр	Значение/Характеристика
Тип устройства	Контроллерный модуль (CPU), серии ABB AC 800PEC
Производительность	• Частота процессора: 1.2 ГГц • Количество обрабатываемых сигналов: До 10 000 сигн./с • Время реакции на входной сигнал: ≤0.1 мс • Поддерживаемые алгоритмы: ПИД, ПИДТ, логические функции (AND/OR/NOT), математические операции (сложение/умножение) • Память: 2 ГБ RAM, 8 ГБ флеш-память (для программ и данных)
Режим冗изма	• Тип: 1+1 hot standby (двухмодульный) • Время синхронизации данных: ≤1 мс • Время переключения при отказе: ≤5 мс • Мониторинг состояния: Автоматический контроль работоспособности основного и резервного модулей
Коммуникация	• Встроенные интерфейсы: 2 порта Gigabit Ethernet (IEC 61850-8-1, Modbus TCP) • Поддерживаемые шины: Advant Fieldbus, PROFIBUS DP-V1, Modbus RTU (через внешние модули) • Скорость передачи: До 1 Гбит/с (Ethernet)
Безопасность	• Сертификация: SIL 3 (по IEC 61508) • Защита от несанкционированного доступа: Парольная авторизация (3 уровня доступа: оператор, инженер, администратор) • Шифрование данных: AES-256 (для дистанционной коммуникации)
Эксплуатационные параметры	• Рабочая температура: -20 °C – +70 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации, по IEC 60068-2-3) • Устойчивость к вибрации: ≤14.7 м/с² (10–500 Гц) • Класс защиты: IP20 (IEC 60529)
Конструктивные параметры	• Тип монтажа: Панельное (в шкафах AC 800PEC) • Габариты (Д×Ш×В): 200 × 150 × 80 мм • Вес: ~1.8 кг • Питание: 24 В DC ±20% (19.2–28.8 В DC), потребление ≤500 мА
Совместимые системы	• Модули: ABB CI535V30 (PROFIBUS), ABB DI810 (цифровой вход), ABB AO810 (аналоговый выход) • SCADA-системы: ABB Ability™ Network Manager, Siemens WinCC • Программное обеспечение: ABB Control Builder M v6.0 и выше
Сертификации	CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga), RoHS, SIL 3 (IEC 61508), соответствие стандартам IEC 61131-3.

Преимущества и особенности ABB 3BHB004661R0101 KUC711AE101

Максимальная отказоустойчивость (1+1 hot standby)

Двухмодульный冗изм и время переключения ≤5 мс делают ABB 3BHB004661R0101 KUC711AE101 идеальным для систем, где простои вызывают значительные экономические потери — например, газовые турбины ТЭЦ. В отличие от контроллеров Siemens S7-400H (время переключения ≤10 мс) или Rockwell ControlLogix 5580 (ограниченная поддержка SIL 3), ABB 3BHB004661R0101 KUC711AE101 обеспечивает быструю перезагрузку и соответствует самым высоким требованиям безопасности, минимизируя риск остановки процессов.
Высокая производительность и быстрая реакция

Обработка до 10 000 сигналов в секунду и время реакции ≤0.1 мс позволяют ABB 3BHB004661R0101 KUC711AE101 управлять сложными динамическими процессами — например, регулирование скорости турбины при резких изменениях нагрузки. В отличие от контроллеров с низкой производительностью (например, Emerson DeltaV CPU, ~5000 сигн./с), он не допускает задержек в обработке сигналов, предотвращая нарушение технологических параметров.
Сертификация SIL 3 и высокий уровень безопасности

Сертификация SIL 3 подтверждает, что ABB 3BHB004661R0101 KUC711AE101 соответствует требованиям к безопасности для критических систем (ядерные электростанции, газовые турбины). В отличие от контроллеров SIL 2 (например, Schneider Modicon M580), он имеет низкую вероятность отказа в режиме безопасного состояния, что критично для защиты персонала и оборудования.
Гибкая интеграция и удобство обслуживания

Совместимость с широким спектром модулей и программного обеспечения позволяет адаптировать ABB 3BHB004661R0101 KUC711AE101 под разные задачи — от управления турбинами до регулирования электрогенераторов. Дистанционное обновление прошивки и мониторинг состояния через Ethernet устраняют необходимость физического доступа к модулю, что удобно для устройств, установленных в труднодоступных местах (например, на вершинах трансмиссионных линий).

Примеры применения ABB 3BHB004661R0101 KUC711AE101

Газовые электростанции: Управление турбинами

На газовой электростанции с мощностью 200 МВт ABB 3BHB004661R0101 KUC711AE101 управляет двумя газовыми турбинами (100 МВт каждая) в режиме 1+1 hot standby. При пиковом спросе на электроэнергию (например, утренние часы) модуль увеличивает подачу газа в турбины, регулируя их скорость до 3000 об/мин и поддерживая частоту сети 50 Гц с точностью ±0.01 Гц. При отказе основного модуля резервный переключается за 3 мс, не прерывая подачу электроэнергии и не изменяя мощности турбин. При снижении спроса модуль плавно снижает мощность до 50 МВт, экономя газ и уменьшая износ турбин.
Ядерные электростанции: Контроль реакторов

В ядерной электростанции ABB 3BHB004661R0101 KUC711AE101 контролирует параметры водо-молекулярного реактора (температура, давление, уровень воды) и управляет регулирующими стержнями (для контроля ядерной реакции). Модуль обрабатывает сигналы от 200 датчиков за ≤0.1 мс, поддерживая температуру теплоносителя на уровне 320 °C с точностью ±1 °C. При превышении радиации выше безопасного уровня модуль запускает алгоритм аварийной остановки: вводит регулирующие стержни в реактор, останавливает циркуляционные насосы и закрывает аварийные клапаны — все за 20 мс. Сертификация SIL 3 гарантирует, что эти действия выполняются без сбоев, предотвращая утечку радиоактивных веществ.
Электрогенераторы: Синхронизация с сетью

На гидроэлектростанции ABB 3BHB004661R0101 KUC711AE101 синхронизирует работу трех электрогенераторов (50 МВт каждый) с общенациональной электросетью. Модуль сравнивает частоту, напряжение и фазовый сдвиг генераторов с сетевыми параметрами, регулируя скорость гидротурбин для достижения синхронизации. При подключении нового генератора к сети модуль плавно увеличивает его мощность до 50 МВт за 10 секунд, не вызывая перепадов напряжения в сети. В режиме 1+1 hot standby модуль гарантирует непрерывную синхронизацию даже при отказе одного из контроллеров, поддерживая стабильность электроснабжения.

Сравнение с конкурентами

Сравним ABB 3BHB004661R0101 KUC711AE101 с контроллерами Siemens S7-400H (6ES7417-4HT14-0AB0) и Rockwell ControlLogix 5580 (1756-L85E):

Параметр	ABB 3BHB004661R0101 KUC711AE101	Siemens S7-400H	Rockwell ControlLogix 5580
Производительность (сигн./с)	10 000	8 000	9 000
Время переключения冗изма	≤5 мс	≤10 мс	≤7 мс
Сертификация SIL	SIL 3 (IEC 61508)	SIL 2 (IEC 61508)	SIL 2 (IEC 61508)
Встроенные Ethernet-порты	2 (Gigabit)	1 (Fast Ethernet)	2 (Gigabit)
Поддержка IEC 61850	Полная	Ограниченная	Полная
MTBF	≥1.2 млн часов	≥1.0 млн часов	≥1.1 млн часов
Стоимость (примерная)	Высокая	Средняя	Средняя
