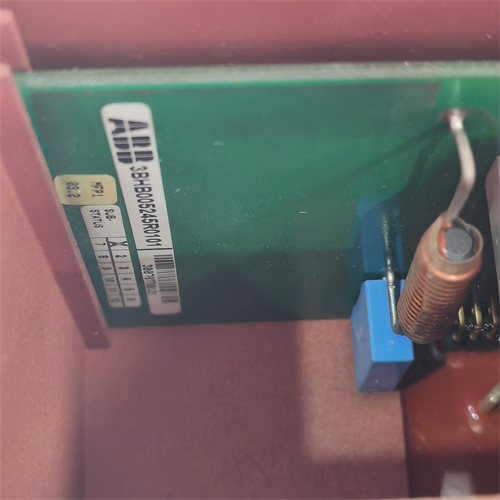

ABB 3BHB005245R0101

Описание

Общая характеристика продукта

Параметры продукта

• Цифровые характеристики:
  • Тип устройства — промышленный модуль цифровых входов (DI) для систем ABB Advant;
  • Количество каналов — 16 независимых (групповая изоляция: 4 канала в 1 группу);
  • Тип входного сигнала — DC 24 В (номинальное), диапазон рабочих напряжений 19–30 В DC;
  • Ток срабатывания (при активации сигнала) — ≤5 мА;
  • Ток отключения (при деактивации сигнала) — ≥1 мА;
  • Время отклика — ≤1 мс (без фильтра), 1–100 мс (настраиваемый цифровой фильтр помех);
  • Режим детектирования сигнала — активный высокий уровень (VH ≥15 В) / активный низкий уровень (VL ≤5 В), настраиваемый через ПО.
• Коммуникационные характеристики:
  • Протокол взаимодействия с контроллером — внутренний шина ABB Controller Link (синхронная передача, скорость 100 Мбит/с);
  • Интерфейс для конфигурации — через ПО ABB Control Builder M (настройка фильтра помех, режим детектирования сигнала);
  • Передача диагностических данных: Обрыв кабеля на канале, короткое замыкание в группе, ошибка модуля (в реальном времени в контроллер).
• Электротехнические характеристики:
  • Питание — DC 5 В (от контроллера ABB AC 800M или шкафу Advant);
  • Потребляемый ток — ≤80 мА (без нагрузки на входы);
  • Изоляция — 2500 В АС (между группами каналов, между каналами и питанием/шиной);
  • Защита against статического разряда (ESD) — ±15 кВ (контактный), ±25 кВ (воздушный) по стандарту IEC 61000-4-2;
  • Иммунитет к электромагнитным помехам (EMC) — соответствует EN 61000-6-2 (промышленное окружение).
• Защита и надежность:
  • Класс защиты корпуса — IP20 (для монтажа в шкафу управления);
  • Устойчивость к вибрации — соответствует EN 61373 (категория 3, частота 1–500 Гц, амплитуда ±0.15 мм);
  • Устойчивость к ударным нагрузкам — ≤100 Г (длительность 1 мс, по оси X/Y/Z);
  • Среднее время между отказами (MTBF) — ≥7 500 000 часов.
• Эксплуатационные характеристики:
  • Температурный диапазон работы — -20 °C до +60 °C;
  • Влажность — ≤90% (без конденсации);
  • Тип монтажа — в модульный слот контроллера ABB Advant или на рельс DIN (с адаптером);
  • Габариты — 45 × 170 × 110 мм (ширина × высота × глубина);
  • Вес — 约 280 г;
  • Сигнальные светодиоды: Питание (PWR, зеленый), статус каналов (групповые LED — зеленый/красный), связь с контроллером (LINK, зеленый).

Преимущества и особенности

• Групповая изоляция каналов: ABB 3BHB005245R0101 имеет 4 группы изоляции (по 4 канала в группу) с изоляцией 2500 В АС — это предотвращает распространение помех между группами и защищает модуль от повреждения, если один из каналов подвергается перепаду напряжения (например, при коротком замыкании в одной группе, другие группы продолжают работать).
• Настраиваемый фильтр помех: Возможность выбора диапазона фильтра 1–100 мс позволяет адаптировать модуль к различным условиям эксплуатации — например, в цехах с сильными помехами (металлургия) используется фильтр 50–100 мс, а в системах с требованием быстрого отклика (робототехника) — 1–10 мс.
• Простота диагностики: Групповые светодиоды и передача диагностических данных в контроллер позволяют операторам быстро локализовать проблемы (например, обрыв кабеля на канале 3 определяется по красному LED группы 1 и сигналу в Control Builder M), сокращая время простоя системы.
• Прямая интеграция с ABB системами: Модуль разработан для контроллеров ABB Advant OCS и AC 800M, что обеспечивает плагинtegration — нет необходимости в дополнительных драйверах или шлюзах, достаточно установить модуль в слот и настроить через стандартное ПО.
• Высокая надежность: MTBF ≥7 500 000 часов и устойчивость к вибрациям/ударным нагрузкам делают ABB 3BHB005245R0101 подходящим для длительной эксплуатации в тяжелых промышленных условиях (например, на мобильных добычных установках или в цехах с вибрационными нагрузками). Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB 3BHB005245R0101].

Примеры применения в отраслях

• Машиностроение (фрезерные станки): Считывание сигналов от датчиков положения инструмента (например, конечных выключателей) и кнопок операторского панели (запуск/остановка). Настраиваемый фильтр помех (20 мс) устраняет помехи от электродвигателей станка, а групповая изоляция защищает модуль от перепадов напряжения при коротком замыкании в цепи датчика.
• Энергетика (тепловые электростанции): Мониторинг состояния контакторов вспомогательных систем (например, подача воды в котел, включение насосов). Детекция обрыва кабеля через диагностику позволяет операторам своевременно устранить неисправность, предотвращая остановку вспомогательных цепей и снижение производительности котла.
• Логистика (конвейерные комплексы): Считывание сигналов от датчиков присутствия груза (фотоэлектрических датчиков) и кнопок аварийного останова. Быстрый отклик ≤1 мс гарантирует моментальное остановление конвейера при обнаружении брака или опасной ситуации, а защита ESD предотвращает повреждение модуля при статическом разряде в сухих условиях. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB 3BHB005245R0101].

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для систем ABB Advant/AC 800M с нуждами в обработке 10–16 дискретных сигналов (датчики, кнопки) — ABB 3BHB005245R0101 идеально подходит, благодаря прямой интеграции и групповой изоляции.
  2. В средах с сильными электромагнитными помехами (металлургия, автопром) — широкий диапазон фильтра помех (1–100 мс) и высокая изоляция 2500 В АС обеспечивают стабильную работу, в отличие от модулей с ограниченным фильтром.
  3. При необходимости быстрой диагностики — групповые светодиоды и передача данных в контроллер сокращают время поиска неисправностей, особенно в крупных системах с множеством датчиков. Детали по выбору доступны по ссылке: [ссылка на продукт ABB 3BHB005245R0101].
• Предостережения:
  1. Не превышайте диапазон входного напряжения (19–30 В DC): Превышение до ≥35 В приведет к повреждению входных цепей ABB 3BHB005245R0101.
  2. Используйте кабели с экранированием для подключения датчиков: Неэкранированные кабели увеличивают уровень помех, даже при включенном фильтре.
  3. Не смешивайте каналы разных групп при подключении к устройствах с разными потенциалами: Разница потенциалов может вызвать короткое замыкание между группами и отключение модуля.
  4. При горячем замене убедитесь, что контроллер находится в режиме “онлайн-замены”: Отключение модуля без подготовки может привести к потере сигналов и сбою в работе системы.
