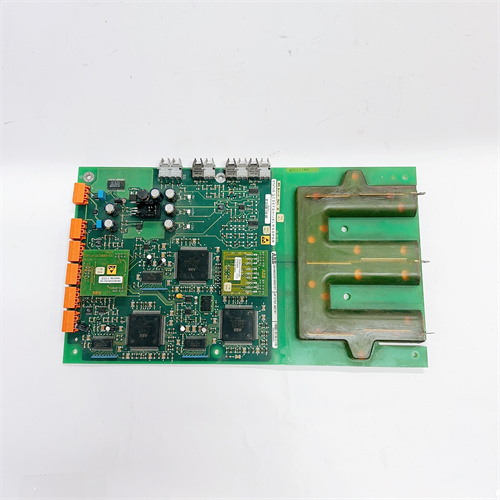

Введение: модуль синхронизации и защиты генераторов ABB и модель 3BHB006716R0277 (SYN5302A-Z.V277)
Первым элементом в сфере обеспечения стабильной синхронизации синхронных генераторов с электросетями и защиты их от аварий (например, несинхронное включение, перегрузка) является специализированный модуль от ABB — модель 3BHB006716R0277 (также идентифицируемая по марке SYN5302A-Z.V277). Данное оборудование относится к серии систем управления энергетическими объектами ABB, предназначенных для точной синхронизации генераторов (в электростанциях, дизельгенераторных установках) с сетью по частоте, фазе и напряжению, а также для активирования защитных механизмов при нештатных ситуациях. Подробную информацию о функционале, сертификатах и применении модели 3BHB006716R0277 (SYN5302A-Z.V277) можно найти на официальном ресурсе или по указанной ссылке — [ссылка на 3BHB006716R0277 (SYN5302A-Z.V277) ABB].
Описание продукта: назначение и функциональность 3BHB006716R0277 (SYN5302A-Z.V277) ABB
Модель 3BHB006716R0277 (SYN5302A-Z.V277) от ABB представляет собой интегрированный модуль синхронизации и защиты синхронных генераторов, сочетающий две ключевые функции: 1) точная синхронизация генератора с электросетью перед включением; 2) защита генератора от аварий, которые могут привести к повреждению его механических и электрических компонентов.
Основная задача 3BHB006716R0277 (SYN5302A-Z.V277) при синхронизации — непрерывно измерять параметры генератора (частоту, фазовый сдвиг, напряжение) и сравнивать их с параметрами сети. При достижении совпадения всех параметров модуль автоматически отправляет команду на включение выключателя генератора, предотвращая несинхронное включение (которое может вызвать сильные электромагнитные удары и разрушение обмоток).
Отличительной чертой 3BHB006716R0277 (SYN5302A-Z.V277) является расширенный набор защитных функций: защита от несинхронного включения, защита от перегрузки статора и ротора, защита от перепадов частоты (45–65 Гц) и напряжения, а также защита от потери возбуждения. Каждая функция настраивается индивидуально через ПО ABB PCM600, что позволяет адаптировать 3BHB006716R0277 (SYN5302A-Z.V277) к особенностям конкретного генератора (например, дизельный генератор мощностью 1 МВт или паровой турбина 10 МВт).
Также 3BHB006716R0277 (SYN5302A-Z.V277) поддерживает коммуникацию через протоколы IEC 61850 (стандарт для энергетики) и Modbus TCP, что позволяет интегрировать его в SCADA-системы и диспетчерские центры для удаленного мониторинга и управления. Защитный дизайн корпуса (IP54) делает 3BHB006716R0277 (SYN5302A-Z.V277) устойчивым к пыли и влаге, что актуально для эксплуатации на открытых площадках электростанций. Все функциональные особенности и тесты на надежность 3BHB006716R0277 (SYN5302A-Z.V277) подтверждаются документацией ABB, доступной по [ссылке на 3BHB006716R0277 (SYN5302A-Z.V277) ABB].
Технические параметры 3BHB006716R0277 (SYN5302A-Z.V277) ABB
Основные технические характеристики модели 3BHB006716R0277 (SYN5302A-Z.V277) включают:
- Тип модуля: Модуль синхронизации и защиты синхронных генераторов;
- Параметры синхронизации:
– Диапазон регулирования частоты: 45–65 Гц;
– Точность синхронизации фазы: ±0,5°;
– Точность синхронизации напряжения: ±1% от номинального значения;
– Время синхронизации: <10 с (при отклонении частоты ≤1 Гц);
- Защитные функции:
– Защита от несинхронного включения (порог фазового сдвига >15°);
– Защита от перегрузки: Максимальный ток статора 120% номинального (с задержкой 5 с);
– Защита от перепадов частоты: Нижний порог 45 Гц (мгновенная остановка), верхний порог 65 Гц (мгновенная остановка);
– Защита от потери возбуждения: Срабатывание при падении возбуждающего тока <10% номинального;
- Входные сигналы:
– Аналоговые входы: 4 канала для измерения напряжения (3 фазы + нейтраль) и тока (3 фазы);
– Дискретные входы: 8 каналов для сигналов состояния выключателей, кнопок управления;
- Коммуникационные интерфейсы:
– 2 порта Ethernet (10/100 Мбит/с) — поддержка IEC 61850 (MMS, GOOSE), Modbus TCP;
– 1 порт RS485 — поддержка Modbus RTU;
- Питание:
– Напряжение: 110/220 В DC (диапазон допустимых напряжений ±20%);
– Потребляемая мощность: Не более 20 Вт;
- Операционные условия:
– Температура работы: -25 °C до +70 °C;
– Относительная влажность: 5%–95% (без конденсации);
– Защита по стандарту: IP54 (против пыли и струй воды);
– Устойчивость к электромагнитным помехам: EN 61000-6-2 (класс 3).
Все параметры 3BHB006716R0277 (SYN5302A-Z.V277) соответствуют международным стандартам энергетики (IEC 60255, IEEE C37.20.1), что подтверждается сертификатами ABB — детали в техническом описании по [ссылке на 3BHB006716R0277 (SYN5302A-Z.V277) ABB].
Преимущества и особенности 3BHB006716R0277 (SYN5302A-Z.V277) ABB
Модель 3BHB006716R0277 (SYN5302A-Z.V277) имеет ряд ключевых преимуществ перед аналогичными модулями синхронизации на рынке:
- Высокая точность синхронизации: Точность ±0,5° для фазы и ±1% для напряжения делает 3BHB006716R0277 (SYN5302A-Z.V277) подходящим для генераторов, работающих в сетях с строгими требованиями к стабильности (например, энергосистемы промышленных заводов, дата-центры), где несинхронное включение может привести к авариям.
- Комплексная защита: Набор из 4+ защитных функций (от несинхронного включения, перегрузки, перепадов частоты, потери возбуждения) устраняет необходимость использования нескольких специализированных модулей — 3BHB006716R0277 (SYN5302A-Z.V277) обеспечивает всестороннюю защита генератора.
- Современная коммуникация по IEC 61850: Поддержка протокола IEC 61850 (в том числе GOOSE для быстрой передачи сигналов) позволяет 3BHB006716R0277 (SYN5302A-Z.V277) синхронизировать свою работу с другими системами защиты (например, REB670 ABB) и SCADA, снижая время реакции на аварии до миллисекунд.
- Защищенный дизайн IP54: Стандарт IP54 делает модуль устойчивым к пыли и струйной воде, что расширяет его применение beyond закрытых шкафов — например, на открытых площадках дизельгенераторных установок или ветряных электростанций.
Примеры применения 3BHB006716R0277 (SYN5302A-Z.V277) ABB
Модель 3BHB006716R0277 (SYN5302A-Z.V277) широко используется в энергетике и промышленности:
- Дизельгенераторные установки (ДГУ): Синхронизация ДГУ мощностью 1–5 МВт с городской электросетью в больницах и дата-центрах (резервное электроснабжение). 3BHB006716R0277 (SYN5302A-Z.V277) автоматически синхронизирует ДГУ с сетью при отключении основного питания, обеспечивая бесперебойное питание критического оборудования.
- Ветряные электростанции: Синхронизация синхронных генераторов ветряных турбин (10–20 МВт) с распределительной сетью. 3BHB006716R0277 (SYN5302A-Z.V277) адаптирует параметры генератора к изменению скорости ветра (и, следовательно, частоты) и защищает его от перегрузки при сильном ветре.
- Теплоэлектростанции (ТЭС): Синхронизация низковольтных генераторов вспомогательных систем (питание насосов, вентиляторов) с сетью ТЭС. 3BHB006716R0277 (SYN5302A-Z.V277) передает данные о состоянии генератора через IEC 61850 в центральную SCADA-систему, позволяя операторам отслеживать нагрузку и предотвращать аварии.
- Промышленные заводы: Синхронизация собственных генераторов (автогенераторов) с внешней сетью для снижения затрат на электроэнергию. 3BHB006716R0277 (SYN5302A-Z.V277) защищает автогенератор от несинхронного включения и перегрузки при резких изменениях нагрузки завода (например, запуск крупных электродвигателей).
Сравнение с конкурентами: 3BHB006716R0277 (SYN5302A-Z.V277) ABB vs модуль Siemens 7UM62
Для оценки преимущества 3BHB006716R0277 (SYN5302A-Z.V277) сравним его с популярным модулем синхронизации и защиты Siemens 7UM62:
| Параметр | 3BHB006716R0277 (SYN5302A-Z.V277) ABB | Siemens 7UM62 |
|---|---|---|
| Точность синхронизации фазы | ±0,5° | ±1° |
| Точность синхронизации напряжения | ±1% | ±2% |
| Количество защитных функций | 4+ (несинхронное включение, перегрузка, перепады частоты, потеря возбуждения) | 3 (несинхронное включение, перегрузка, перепады частоты) |
| Поддержка IEC 61850 GOOSE | Да | Нет |
| Защита корпуса | IP54 | IP20 |
| Температурный диапазон | -25 °C до +70 °C | -10 °C до +60 °C |
Как видно из таблицы, 3BHB006716R0277 (SYN5302A-Z.V277) превосходит конкурента по точности синхронизации (фаза, напряжение), количеству защитных функций, поддержке быстрой коммуникации IEC 61850 GOOSE и устойчивости к суровым условиям (IP54, широкий температурный диапазон). Это делает его предпочтительным выбором для сложных энергетических объектов с высокими требованиями к надежности. Дополнительные данные о сравнении доступны в техническом обзоре на [ссылке на 3BHB006716R0277 (SYN5302A-Z.V277) ABB].
Советы по выбору и меры предосторожности для 3BHB006716R0277 (SYN5302A-Z.V277) ABB
Советы по выбору
- Определите параметры генератора: Если вам нужно синхронизировать генератор с точностью ±0,5° (например, ДГУ для дата-центров), 3BHB006716R0277 (SYN5302A-Z.V277) — идеальный выбор; для менее требовательных сценариев (например, резервные ДГУ на строительных площадках) можно рассмотреть модели с нижней точностью, но они не обеспечат той же безопасности.
- Проверьте условия эксплуатации: Для открытых площадок или помещений с пылью/влажностью стандарт IP54 3BHB006716R0277 (SYN5302A-Z.V277) критически важен — модели с IP20 потребуют дополнительного шкафа защиты.
- Оцените требования к коммуникации: Если используется SCADA с поддержкой IEC 61850 GOOSE (например, в крупных электростанциях), 3BHB006716R0277 (SYN5302A-Z.V277) гарантирует быструю передачу сигналов — модели без GOOSE не обеспечат синхронную работу с другими системами защиты.
Меры предосторожности
- При монтаже 3BHB006716R0277 (SYN5302A-Z.V277) убедитесь, что генератор и электросеть отключены от питания — подключение под напряжением может повредить входные цепи модуля и привести к аварии.
- Перед запуском настройте параметры синхронизации и защиты через ПО ABB PCM600 (например, порог фазового сдвига >15° для защиты от несинхронного включения) — неправильные настройки могут привести к повреждению генератора.
- Регулярно обновляйте прошивку модуля через официальный портал ABB — обновления исправляют ошибки безопасности и улучшают совместимость с новыми системами SCADA. Доступ к обновлениям есть по [ссылке на 3BHB006716R0277 (SYN5302A-Z.V277) ABB].
