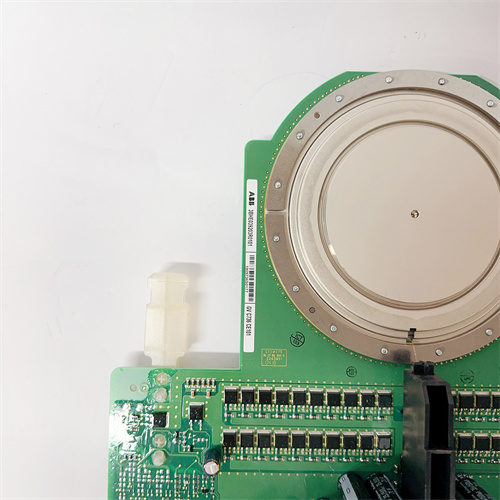

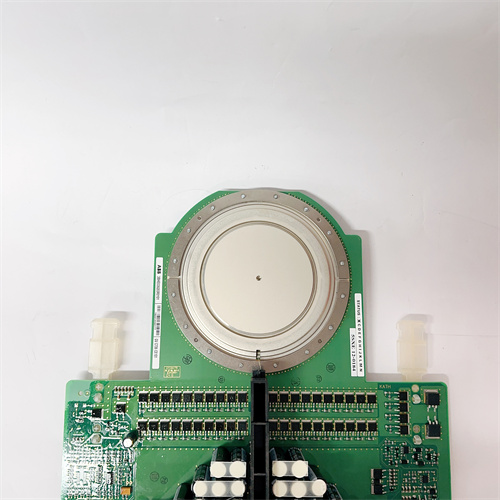

ABB 3BHB021400R0002

Описание

Общая характеристика продукта ABB 3BHB021400R0002

Технические параметры ABB 3BHB021400R0002

• Основные силовые характеристики:
  • Тип модуля: Тиристорный модуль (полупроводниковый модуль с 6 тиристорами + диоды обратного восстановления), трехфазный мост;
  • Номинальное напряжение anode-cathode (Urm): 4200 В (подходит для систем с входным напряжением 3000 В AC — стандарт для высокомощных электроприводов и генераторов);
  • Номинальный ток anode (It): 1200 А (при температуре корпуса +85 °C — для питания высокомощных оборудования, до 800 кВт);
  • Максимальный кратковременный ток (Itm): 3600 А (длительность 10 мс — для покрытия пиковых нагрузок при запуске генераторов или электродвигателей);
  • Максимальная температура работы полупроводников (Tj): +125 °C (высокая термостойкость, снижает требования к сложным системам охлаждения).
• Тепловые и коммутационные параметры:
  • Теплопередача (Rth(j-c)): 0,08 °C/W (низкое тепловое сопротивление, обеспечивает эффективную отдачу тепла на радиатор или жидкостное охлаждение);
  • Скорость коммутации: 50–60 Гц (оптимизирована для промышленных сетей, снижает искажения напряжения и токов);
  • Потребляемая мощность управления: ≤15 W (низкие потери энергии на управление тиристорами, повышают общую эффективность системы);
  • Тип охлаждения: Liquid cooling (жидкостное охлаждение с использованием теплоносителя ABB Typol — гарантирует стабильную температуру при длительной нагрузке).
• Электрические и конструктивные параметры:
  • Тип разъемов: Скруговые силовые контакты M12 (для токов до 1500 А) и сигнальный разъем 16-контактный (для управления тиристорами);
  • Размеры модуля (Д×Ш×В): 320 мм × 280 мм × 150 мм (компактный дизайн для высокомощного оборудования, экономит пространство в шкафе);
  • Материал корпуса: Керамика AlN (алюминий нитрид) — высокая термопроводность и электроизоляция, устойчивая к химическим веществам;
  • Степень защиты (IP): IP20 (для монтажа внутри закрытых шкафов силовых инверторов ABB, с отдельным системой охлаждения).
• Совместимость:
  • Полная совместимость с системами управления ABB ACS 6000 (инверторы для высокомощных электродвигателей), S1200 (системы защиты трансформаторов) и контроллерами ABB RDCU-32C;
  • Подходит для замены в существующих системах ABB (например, замена старых тиристорных модулей 3BHB013180R0001 на ABB 3BHB021400R0002 при модернизации);
  • Совместим с внешними системами диагностики ABB Condition Monitoring (для реального мониторинга состояния модуля).

Преимущества и особенности ABB 3BHB021400R0002

1. Высокая силовая способность и долговечность: Номинальный ток 1200 А и напряжение 4200 В позволяют ABB 3BHB021400R0002 работать с высокомощным оборудованием (например, электродвигатели металлургических станов мощностью 500–800 кВт) в течение длительных периодов. Использование керамики AlN в корпусе обеспечивает стабильную термопередачу, предотвращая перегрев полупроводников при длительной нагрузке.
2. Устойчивость к экстремальным условиям: Максимальная температура работы Tj +125 °C и жидкостное охлаждение делают ABB 3BHB021400R0002 подходящим для суровых промышленных условий — например, в металлургических цехах (высокие температуры и пыль) или на северных электростанциях (перепады температуры от -30 °C до +40 °C). Модуль устойчив к перепадам напряжения в сети, что критично для систем с нестабильным электроснабжением.
3. Легкая интеграция с системами ABB: ABB 3BHB021400R0002 имеет стандартные разъемы и размеры для инверторов ABB ACS 6000 — не требуется адаптация шкафа или изменения схем коммутации. Совместимость с контроллерами RDCU-32C означает, что модуль автоматически синхронизируется с системой управления, сокращая время монтажа и настройки (до 2–3 часа для полной замены).
4. Расширенная диагностика и защита: Поддержка системы ABB Condition Monitoring позволяет операторам отслеживать состояние ABB 3BHB021400R0002 в реальном времени — например, температуру полупроводников, ток в цепях и состояние контактов. Встроенные защитные диоды предотвращают повреждение тиристоров при обратном токе, а функция отсечки при перегрузке (≥150% номинального тока) останавливает модуль до появления критических повреждений.
5. Низкие издержки обслуживания: Стандартный дизайн и доступные запчасти (например, замена уплотнений или сигнальных разъемов) упрощают техническое обслуживание ABB 3BHB021400R0002. Срок службы полупроводников ≥80 000 часов при номинальном режиме снижает частоту замен и затраты на эксплуатацию.

Примеры применения ABB 3BHB021400R0002 в различных отраслях

• Металлургия (электростальни): В сталелитейном заводе ABB 3BHB021400R0002 интегрируется в инвертор ABB ACS 6000, который управляет электродвигателем электросталки (мощностью 650 кВт). Модуль обеспечивает плавное регулирование тока в цепи электрода, поддерживая стабильную температуру плавки (1600–1700 °C). При пиковом токе (до 3600 А при начальной плавке) ABB 3BHB021400R0002 выдерживает нагрузку, предотвращая остановку процесса.
• Энергетика (гидроэлектростанция): На гидроэлектростанции ABB 3BHB021400R0002 используется в системе управления генератором (мощностью 1 МВт). Модуль регулирует выходной ток генератора, синхронизируя его с промышленной сетью (50 Гц). Жидкостное охлаждение поддерживает температуру модуля ≤85 °C даже при длительной работе (24/7), а диагностика в реальном времени предупреждает операторов о возможных неполадках (например, увеличение теплового сопротивления).
• Нефтегазовая отрасль (компрессорная станция): На газопередающем пункте ABB 3BHB021400R0002 монтируется в инвертор ABB S1200, управляемом высокомощным газовым компрессором (мощностью 500 кВт). Модуль обеспечивает безопасную коммутацию электроэнергии, предотвращая перегрузку компрессора при изменении давления газа. Устойчивость к перепадам напряжения в сети гарантирует непрерывную работу, даже при нестабильном электроснабжении.
• Химическая промышленность (крупный реактор): В химическом заводе ABB 3BHB021400R0002 управляет силовыми цепями нагревательных элементов реактора (мощностью 400 кВт). Модуль регулирует ток в цепи, поддерживая точную температуру реакции (300–400 °C), а защитные функции предотвращают перегрев элементов при сбое датчиков температуры.

Сравнение ABB 3BHB021400R0002 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB 3BHB021400R0002

Рекомендации по выбору

1. Оцените параметры оборудования и нагрузки: Выбирайте ABB 3BHB021400R0002 если ваше оборудование имеет номинальную мощность 400–800 кВт, номинальный ток ≤1200 А и работает от сети ≥3000 В AC. Для более мощных систем (≥1000 кВт) рекомендуйте более крупные модели ABB (например, 3BHB024000R0001 — номинальный ток 1500 А).
2. Учтите условия эксплуатации: Если оборудование работает в условиях высоких температур (>40 °C) или требуется длительная непрерывная нагрузка (24/7), ABB 3BHB021400R0002 подходит лучше, чем Siemens 3WL1216-2CB33-4AA3 (ограничено воздушным охлаждением). Для систем с нестабильным электроснабжением модуль также является предпочтительным выбором благодаря устойчивости к перепадам напряжения.
3. Проверьте совместимость с системой управления: Если вы используете инверторы ABB ACS 6000 или контроллеры RDCU-32C, ABB 3BHB021400R0002 интегрируется без адаптеров. Для систем других брендов убедитесь в совместимости параметров управления тиристорами (напряжение, частота сигнала).

Меры предостережения

1. Обеспечьте правильное охлаждение: При монтаже ABB 3BHB021400R0002 используйте только системы жидкостного охлаждения ABB Typol или сертифицированные аналоги — температура теплоносителя должна быть ≤40 °C, а скорость циркуляции ≥5 л/мин. Отсутствие или некачественное охлаждение приведет к перегреву и разрушению полупроводников.
2. Не превышайте номинальные параметры: Не используйте ABB 3BHB021400R0002 при напряжении >4200 В или постоянном токе >1200 А — это вызовет выход модуля из строя и потере гарантии. Кратковременный ток 3600 А использовать только в режиме ≤10 мс, без повторения чаще 1 раза в 10 минут.
3. Монтаж и обслуживание только квалифицированным персоналом: Работы с ABB 3BHB021400R0002 должны выполняться специалистами с сертификацией по работе с высоковольтным оборудованием (≥3000 В AC). Перед включением проверьте правильность подключения силовых и сигнальных цепей — неправильное подключение приведет к короткому замыканию и разрушению модуля.
