Описание
Общая характеристика продукта

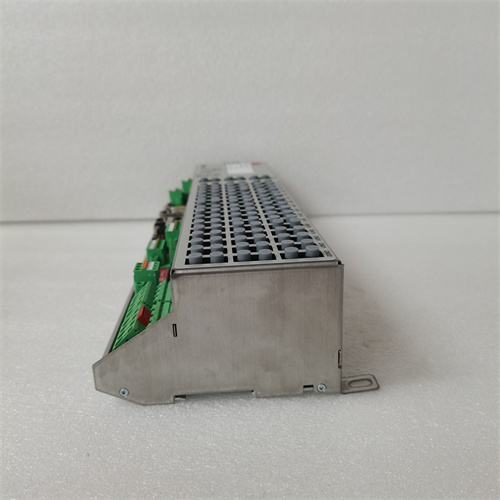

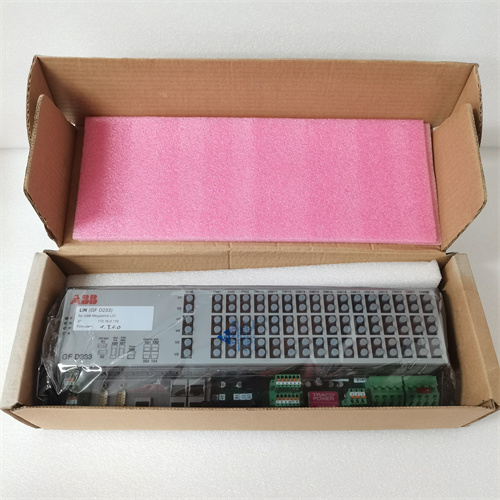

Первым делом рассмотрим промышленный модуль управления и диагностики для силовых инверторов от бренда ABB — модель 3BHE022294R0103 GFD233A103, предназначенный для мониторинга состояния силовых компонентов (IGBT-модулей, диодов) и регулировки ключевых параметров инверторных систем (тока, напряжения, частоты). Это устройство относится к серии ABB Inverter Control Modules, широко применяемых в энергетике (ветряные электростанции, преобразователи энергии), металлургической промышленности (инверторы для электродвигателей рольгангов) и тяжелом машиностроении (инверторы тяговых двигателей экскаваторов), где требуется высокая надежность контроля и предиктивная диагностика оборудования.
ABB 3BHE022294R0103 GFD233A103 сочетает в себе функции реального времени: обработка сигналов от датчиков тока/напряжения, управление коммутацией IGBT-модулей (через PWM-сигналы) и регистрация аварийных событий. Благодаря интеграции с системами диагностики ABB (например, ABB Ability™ Condition Monitoring) он позволяет операторам отслеживать износ силовых компонентов в режиме реального времени — например, анализ параметров IGBT для предотвращения внезапного отказа.
Особенно стоит отметить, что ABB 3BHE022294R0103 GFD233A103 оснащен расширенными функциями безопасности и резервного режима: поддержка стандарта функциональной безопасности SIL 1 (по IEC 61508), автоматическое переключение на резервный алгоритм при сбое основного контроллера и защита against перегрузки по току/напряжению. Это критично для объектов с непрерывным производственным циклом, где остановка инвертора может привести к серьезным экономическим потерям. Полную информацию о ABB 3BHE022294R0103 GFD233A103, включая схемы подключения и алгоритмы диагностики, можно найти по ссылке: [ссылка на продукт ABB 3BHE022294R0103 GFD233A103] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры ABB 3BHE022294R0103 GFD233A103 (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB 3BHE022294R0103 GFD233A103]):
-
Процессорные и управленческие характеристики:
- Тип устройства — модуль управления и диагностики для силовых инверторов;
- Процессор: 32-битный DSP-процессор (частота 600 МГц) для обработки сигналов в реальном времени;
- Память: 256 МБ DDR3 RAM (оперативные данные), 128 МБ Flash-память (прошивка, конфигурация);
- Время отклика: ≤500 нс (для обработки критических сигналов от IGBT-модулей);
- Поддерживаемые алгоритмы: PWM-коммутация (частота 1–20 кГц, настраиваемая), векторное управление тока (FOC), алгоритмы предиктивной диагностики.
-
Интерфейсы и коммуникации:
- Встроенные интерфейсы:
- Для управления IGBT: 6 × сигнальных выходов (широкополосные, до 50 Мбит/с) для трифазных инверторов;
- Для датчиков: 4 × аналоговых входов (0–10 В/4–20 мА, 16 бит) для измерения тока/напряжения, 8 × дискретных входов (24 В DC) для сигналов статуса;
- Для сетевого взаимодействия: 2 × Ethernet RJ45 (10/100 Mbit/s, поддержка IEC 61850 GOOSE, Modbus TCP), 1 × RS485 (Modbus RTU);
- Протоколы связи: IEC 61850 (MMS, GOOSE), Modbus TCP/RTU, DNP3.0;
- Хранилище для событий: до 30 000 аварийных и диагностических записей (сохранение при отключении питания).
- Встроенные интерфейсы:
-
Безопасность и диагностика:
- Уровень функциональной безопасности: SIL 1 (IEC 61508);
- Диагностические функции: Мониторинг температуры IGBT, измерение сопротивления IGBT, анализ волнfrontов PWM-сигналов, детекция обрыва кабелей;
- Защитные функции: Защита against перегрузки по току (лимит 150% от номинала), перепадов напряжения (U_min = 80% U_nom, U_max = 120% U_nom), перегрева (отключение при T > 100 °C).
-
Эксплуатационные характеристики:
- Питание: DC 24 В (диапазон 19–30 В DC);
- Потребляемый ток: ≤150 мА (без нагрузки на интерфейсы);
- Класс защиты корпуса: IP20 (для монтажа в силовые шкафы);
- Температурный диапазон работы: -25 °C до +70 °C;
- Влажность: ≤95% (без конденсации);
- Габариты: 160 × 120 × 75 мм (ширина × высота × глубина);
- Вес: ~850 г.
Преимущества и особенности
- Предиктивная диагностика силовых компонентов: ABB 3BHE022294R0103 GFD233A103 анализирует ключевые параметры IGBT-модулей (температура, сопротивление, волнfrontы PWM) и формирует предупреждения о приближающемся выходе из строя компонентов. Это позволяет операторам планировать техническое обслуживание на удобное время, а не при возникновении аварии — снижая время простоя оборудования на 30–40% по сравнению с традиционными модулями.
- Высокая скорость реакции и точность управления: DSP-процессор с частотой 600 МГц и время отклика ≤500 нс обеспечивают мгновенную реакцию на изменение нагрузки (например, при скачке тока в электродвигателе) и точную регулировку PWM-сигналов. Это гарантирует стабильную работу инвертора даже в условиях переменной нагрузки (например, ветряные электростанции при изменении скорости ветра).
- Интеграция с системами ABB Ability™: Модуль легко подключается к облачной платформе ABB Ability™ Condition Monitoring, что позволяет удаленно отслеживать состояние инверторов в различных регионах. Операторы получают аналитические отчеты о здоровье оборудования и рекомендации по обслуживанию — критично для удаленных объектов (например, ветряные парки в глубоких лесах).
- Резервный режим и безопасность SIL 1: При сбое основного алгоритма управления ABB 3BHE022294R0103 GFD233A103 автоматически переключается на резервный режим, поддерживающий минимально необходимые параметры инвертора. Уровень безопасности SIL 1 подтверждает соответствие модуля международным стандартам безопасности, что делает его подходящим для критических систем (например, вспомогательные инверторы электростанций).
- Гибкость в подключении инверторов: Поддержка трифазных инверторов через 6 сигнальных выходов и совместимость с различными IGBT-модулями ABB (например, 5SHY35L4520) делают модуль универсальным. Он можно интегрировать в существующие системы без замены силовых компонентов — сокращая затраты на модернизацию. Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB 3BHE022294R0103 GFD233A103].
Примеры применения в отраслях
Модуль управления и диагностики ABB 3BHE022294R0103 GFD233A103 широко используется в системах с силовыми инверторами:
- Энергетика (ветряные электростанции): Управление инверторами для преобразования переменного тока от генераторов в сеть электроснабжения. Предиктивная диагностика ABB 3BHE022294R0103 GFD233A103 отслеживает износ IGBT-модулей и сигнализирует о необходимости замены за 2–3 месяца до возможного отказа, что предотвращает остановку ветряной турбины.
- Металлургия (инверторы для рольгангов): Регулировка скорости электродвигателей рольгангов в прокатных становах. Векторное управление тока обеспечивает плавную регулировку скорости (от 0 до номинальной) и устойчивость при перегрузке (например, при транспортировке тяжелых металлических заготовок). Защита against перегрева предотвращает повреждение инвертора при длительной работе.
- Тяжелое машиностроение (экскаваторы): Управление инверторами тяговых двигателей. Резервный режим модуля гарантирует работу экскаватора в режиме “логистики” (сниженная скорость) при сбое основного алгоритма, что позволяет вывезти оборудование из опасной зоны (например, горной выработки) без аварийной остановки. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB 3BHE022294R0103 GFD233A103].
Сравнение с конкурентами
Сравним ABB 3BHE022294R0103 GFD233A103 с аналогичными модулями управления инверторами (Siemens SINAMICS Control Unit CU320-2, Rockwell Allen-Bradley PowerFlex 755 Control Module, Schneider Electric Altivar Process ATV600 Control Unit).
| Параметр | ABB 3BHE022294R0103 GFD233A103 | Siemens SINAMICS CU320-2 | Rockwell PowerFlex 755 |
|---|---|---|---|
| Процессорная частота | 600 МГц (DSP) | 500 МГц (RISC) | 550 МГц (DSP) |
| Время отклика | ≤500 нс | ≤1 мс | ≤800 нс |
| Диагностика | Предиктивная (IGBT, температура, сопротивление) | Базовая (температура, ток) | Средняя (температура, обрыв кабелей) |
| Безопасность (SIL) | SIL 1 | SIL 1 | SIL 0 |
| Протоколы | IEC 61850, Modbus TCP, DNP3.0 | PROFINET, Modbus TCP | EtherNet/IP, Modbus TCP |
ABB 3BHE022294R0103 GFD233A103 выделяется предиктивной диагностикой силовых компонентов, быстрым временем отклика и полной интеграцией с экосистемой ABB Ability™ — это делает его предпочтительным для объектов, где важна надежность и предотвращение аварий (энергетика, металлургия). Дополнительное сравнение по ссылке: [ссылка на продукт ABB 3BHE022294R0103 GFD233A103].
Советы по выбору и предостережения
-
Советы по выбору:
- Для систем с требуемой предиктивной диагностикой (ветряные электростанции, металлургические становы) — ABB 3BHE022294R0103 GFD233A103 является оптимальным выбором, так как он анализирует не только базовые параметры, но и износ силовых компонентов.
- В условиях переменной нагрузки (например, экскаваторы, ветряные турбины) — высокая скорость реакции (≤500 нс) и векторное управление тока обеспечивают стабильную работу, в отличие от модулей с задержкой ≥800 нс.
- При использовании облачных систем мониторинга — интеграция с ABB Ability™ упрощает удаленный контроль, без необходимости в дополнительных шлюзах или ПО. Детали по выбору доступны по ссылке: [ссылка на продукт ABB 3BHE022294R0103 GFD233A103].
-
Предостережения:
- При конфигурации алгоритмов PWM используйте только официальное ПО ABB (например, ABB Control Builder): Неавторизованное ПО может нарушить стабильность коммутации IGBT и привести к повреждению модуля.
- Регулярно обновляйте прошивку ABB 3BHE022294R0103 GFD233A103: Обновления исправляют ошибки диагностики и добавляют новые функции (например, поддержку новых типов IGBT-модулей).
- Обеспечьте экранирование сигнальных кабелей: Кабели от IGBT-модулей и датчиков должны быть экранированы и прокладываться отдельно от силовых кабелей — это уменьшает влияние электромагнитных помех на сигналы управления.
- Не превышайте пределы токовой нагрузки (150% от номинала): Длительное перегрузление вызовет сработку защиты и отключение инвертора — для пиковых нагрузок используйте модули с большим запасом по току.
