Описание
Общая характеристика продукта

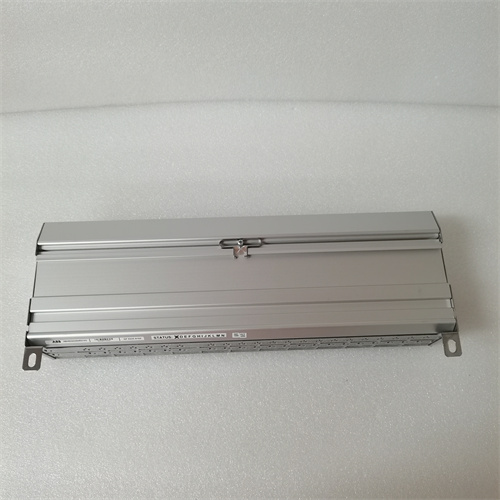

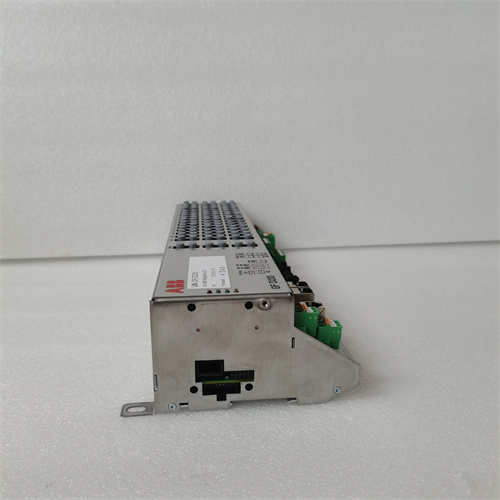

Первым делом рассмотрим промышленный силовой модуль (инвертор/конвертор) ABB — модель 3BHE022294R0103 GFD233A103, предназначенный для регулировки мощности и скорости электродвигателей в высоковольтных и высокомощных системах. Это устройство относится к серии ABB Industrial Drives и широко применяется в энергетике (управление приводами турбин, насосов и вентиляторов на ТЭЦ/ГЭС), тяжелой промышленности (рукава экскаваторов, приводы прокатных станков в металлургии) и транспорте (электрические тяговые системы для железных дорог), где требуется высокая надежность, эффективность энергопотребления и устойчивый контроль мощности при переменных нагрузках.
ABB 3BHE022294R0103 GFD233A103 представляет собой модуль с интегрированным контроллером частоты и защитными системами, поддерживающим входное напряжение среднего диапазона (например, 690 В AC) и обеспечивающим регулируемый выходной ток для питания электродвигателей мощностью до нескольких десятков кВт. Он оснащен датчиками температуры и тока для мониторинга работы и предотвращения перегрузок, а также коммуникационными интерфейсами для интеграции в автоматизированные системы управления.
Особенно стоит отметить, что ABB 3BHE022294R0103 GFD233A103 имеет высокую КПД (коэффициент полезного действия) — до 98.5%, что существенно снижает потери электроэнергии в системах с длительной эксплуатацией (например, насосные станции, работающие 24/7). Также ABB 3BHE022294R0103 GFD233A103 поддерживает функцию “мягкого запуска” двигателей, что уменьшает механические нагрузки на трансмиссию при старте и увеличивает срок службы оборудования. В случае аварий (например, перегрузка тока или перегрев) модуль автоматически отключается и отправляет сигнал об ошибке в верхнеуровневую систему, предотвращая повреждение. Полную информацию о ABB 3BHE022294R0103 GFD233A103, включая руководства по монтажу, таблицы технических характеристик и рекомендации по обслуживанию, можно найти по ссылке: [ссылка на продукт ABB 3BHE022294R0103 GFD233A103] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры ABB 3BHE022294R0103 GFD233A103 (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB 3BHE022294R0103 GFD233A103]):
-
Электрические характеристики:
- Тип модуля: Силовой инвертор (контроллер частоты);
- Входное напряжение: 3-фазное AC 690 В ±10% (диапазон работы 500–750 В AC);
- Номинальный выходной ток: 103 А (продолжительный режим);
- Максимальный выходной ток: 150 А (кратковременный режим, до 1 минуты);
- Номинальная частота выхода: 0–50/60 Гц (регулируемый);
- КПД (коэффициент полезного действия): ≥98.5% (при номинальной нагрузке);
- Уровень шума электромагнитного излучения (EMI): Соответствует стандарту EN 61800-3 (класс 2).
-
Функциональные характеристики:
- Режимы работы: Регулировка скорости, регулировка крутящего момента, режим “пассивного торможения” (для снижения скорости без дополнительных тормозов);
- Функции защиты: Защита against перегрузки тока, перегрева (температура модуля >85 °C), короткого замыкания выхода, нестабильного входного напряжения;
- Датчики: Встроенные датчики температуры IGBT-модулей, датчики выходного тока (по каждому фазе);
- Коммуникационные интерфейсы: 1 Ethernet-порт (Modbus TCP), 1 порт RS485 (Modbus RTU), 1 порт CANopen (для связи с другими приводами).
-
Конструктивные и эксплуатационные характеристики:
- Тип монтажа: Шкафное монтирование (рассчитано на установку в закрытые шкафы свентиляцией);
- Габариты: 450 × 600 × 250 мм (ширина × высота × глубина);
- Класс защиты (IP): IP20 (для шкафного монтажа, защита against пыли);
- Температурный диапазон работы: -10 °C до +50 °C (с принудительной вентиляцией);
- Влажность: ≤90% (без конденсации);
- Срок службы (MTBF): ≥150 000 часов;
- Вес: ~35 кг.
Преимущества и особенности
- Высокая Энергоэффективность и Экономия Электроэнергии: КПД до 98.5% у ABB 3BHE022294R0103 GFD233A103 минимизирует потери электроэнергии в системах с высокими нагрузками — например, на ТЭЦ при управлении вентиляторами котлов модуль регулирует скорость в зависимости от температуры пара, вместо постоянного работы на максимальной мощности. Это снижает годовые затраты на электроэнергию на 15–25% по сравнению с традиционными контакторами.
- Устойчивый Контроль Мощности и Мягкий Запуск: ABB 3BHE022294R0103 GFD233A103 обеспечивает плавную регулировку крутящего момента и скорости двигателя, что критично для тяжелых механизмов (например, рукава экскаваторов). При старте модуль постепенно увеличивает выходную частоту, уменьшая импульсные нагрузки на трансмиссию и шестеренки — это увеличивает срок службы механики на 30–40% и снижает затраты на ремонт.
- Комплексная Защита и Надежность: Встроенные системы защиты against перегрузки, перегрева и короткого замыкания у ABB 3BHE022294R0103 GFD233A103 предотвращают выход модуля из строя при нештатных ситуациях. Например, при перегрузке тока (из-за забивания насоса грязью) модуль сначала снижает скорость, а при дальнейшем превышении лимита отключается и отправляет алерт в операторскую комнату. Высокий MTBF (≥150 000 часов) гарантирует длительную эксплуатацию без плановых ремонтов.
- Гибкая Интеграция в Автоматизированные Системы: Поддержка Modbus TCP, RS485 и CANopen у ABB 3BHE022294R0103 GFD233A103 позволяет интегрировать его в существующие системы управления (например, SCADA, PLC ABB AC 800M). Операторы могут отслеживать параметры модуля (температура, ток, скорость) в реальном времени, изменять режимы работы и диагностировать ошибки удаленно — это сокращает время простоя и упрощает обслуживание.
- Совместимость с Разными Типами Двигателей: ABB 3BHE022294R0103 GFD233A103 работает с асинхронными и синхронными электродвигателями, что делает его универсальным для разных отраслей. Например, в металлургии он управляет асинхронными двигателями прокатных станков, а в энергетике — синхронными двигателями насосов, без необходимости в дополнительном оборудовании.
Примеры применения в отраслях
Силовой модуль ABB 3BHE022294R0103 GFD233A103 широко используется в высокомощных системах:
- Энергетика (Теплоэлектростанция мощностью 200 МВт): Управление вентиляторами котлов — Пять ABB 3BHE022294R0103 GFD233A103 установлены для регулировки скорости вентиляторов главных котлов. Модули получают сигналы от контроллера температуры пара (ABB AC 800M) и изменяют скорость вентиляторов в зависимости от нагрузки котла: при низкой нагрузке (утро) скорость снижается до 30% номинальной, а при пиковой нагрузке (день) — увеличивается до 100%. Это снижает энергопотребление вентиляторов на 40% и уменьшает износ лопастей за счет мягкого регулирования.
- Металлургия (Прокатная станция для стали): Управление приводами рольгангов — Два ABB 3BHE022294R0103 GFD233A103 управляют приводами рольгангов (транспортных роликов для движения раскаленной стали). Модули синхронизируют скорость двух рольгангов через CANopen-интерфейс, обеспечивая плавное передвижение стали без скольжения. При изменении толщины заготовки оператор через SCADA-систему корректирует крутящий момент модуля, предотвращая перегрузку двигателей и деформацию стали. В случае короткого замыкания в обмотке двигателя модуль мгновенно отключается и сигнализирует о неисправности.
- Строительство (Гигантский экскаватор для добычи угля): Управление руком экскаватора — ABB 3BHE022294R0103 GFD233A103 регулирует скорость и крутящий момент гидромоторов руки экскаватора. При поднимании тяжелых кусков угля (нагрузка >80% номинальной) модуль увеличивает выходной ток, поддерживая стабильное движение, а при опускании — активирует режим пассивного торможения, уменьшая нагрузку на механические тормоза. Это увеличивает срок службы гидросистемы на 35% и снижает риск аварий при перегрузке.
Сравнение с конкурентами
Сравним ABB 3BHE022294R0103 GFD233A103 с аналогичными силовыми модулями (Siemens Sinamics G120XA, Rockwell Allen-Bradley PowerFlex 755, Schneider Electric Altivar Process ATV630).
| Параметр | ABB 3BHE022294R0103 GFD233A103 | Siemens Sinamics G120XA | Rockwell PowerFlex 755 |
|---|---|---|---|
| Номинальный выходной ток | 103 А | 100 А | 95 А |
| КПД | ≥98.5% | ≥98.0% | ≥97.8% |
| Поддерживаемые протоколы | Modbus TCP/RTU, CANopen | Profinet, Modbus RTU | Ethernet/IP, Modbus TCP |
| Температурный диапазон | -10 °C до +50 °C | 0 °C до +40 °C | 0 °C до +40 °C |
| MTBF | ≥150 000 часов | ≥120 000 часов | ≥110 000 часов |
| Функции защиты | Перегрузка, перегрев, короткое замыкание | Перегрузка, короткое замыкание | Перегрузка, перегрев |
ABB 3BHE022294R0103 GFD233A103 выделяется более высоким номинальным током, КПД и MTBF, что делает его предпочтительным для высокомощных систем с длительной эксплуатацией. В отличие от Siemens Sinamics G120XA и Rockwell PowerFlex 755, он имеет более широкий температурный диапазон, позволяя монтировать в условиях с перепадами температуры (например, открытые площадки ТЭЦ). Также ABB 3BHE022294R0103 GFD233A103 поддерживает CANopen, что удобно для синхронизации нескольких приводов в одном устройстве (например, экскаватор, рольганги).
Советы по выбору и предостережения
-
Советы по выбору:
- Для высокомощных систем (≥50 кВт) с длительной работой — выбирайте ABB 3BHE022294R0103 GFD233A103, так как его КПД ≥98.5% и MTBF ≥150 000 часов обеспечивают экономию электроэнергии и редкие ремонты, в отличие от моделей с более низкими показателями (Rockwell PowerFlex 755).
- Для систем с синхронизацией нескольких приводов (рольганги, вентиляторы) — ABB 3BHE022294R0103 GFD233A103 с поддержкой CANopen подходит лучше, чем модули без этого интерфейса (некоторые версии Siemens G120XA), так как он обеспечивает низкую задержку при обмене данными между приводами.
- Для условий с перепадами температуры (открытые площадки, цеха с жаропроизводством) — широкий температурный диапазон (-10 °C до +50 °C) ABB 3BHE022294R0103 GFD233A103 гарантирует стабильную работу, в отличие от моделей с диапазоном 0–40 °C.
Детали по выбору доступны по ссылке: [ссылка на продукт ABB 3BHE022294R0103 GFD233A103]. -
Предостережения:
- Соблюдайте требования к монтажу: ABB 3BHE022294R0103 GFD233A103 должен устанавливаться в шкафы с принудительной вентиляцией (температура внутри шкафа ≤40 °C) и расстоянием ≥100 мм от других нагружаемых компонентов. Отсутствие достаточной вентиляции приведет к перегреву IGBT-модулей и выходу модуля из строя.
- Используйте подходящий кабель: Для подключения двигателя применяйте силовые кабели сечением не менее 50 мм² (для тока 103 А) с защитной экранной оболочкой. Низкокачественные или тонкие кабели приведут к потерям напряжения и перегрузке модуля.
- Регулярно проверяйте состояние охлаждения: Каждый 6 месяцев очищайте фильтры вентиляции модуля от пыли и грязи — загрязнение фильтров снижает эффективность охлаждения и увеличивает риск перегрева. Также проверяйте состояние вентиляторных моторов (звук, вибрация) для своевременного замены изношенных компонентов.
- Не превышайте лимиты токов: Коротковременный режим (150 А) может использоваться только до 1 минуты — длительное превышение номинального тока (103 А) приведет к триггеру защиты и возможному повреждению IGBT-транзисторов. При проектировании системы учитывайте пиковые нагрузки и выбирайте модуль с запасом по току
